F-1100 F-1300 Fernschreibmaschinen-, F-1200 Fernschreibdrucker- Instandsetzung

Instandsetzungsplatz für die Fernschreibmaschine F-1100 und F-1300

offene F-1300

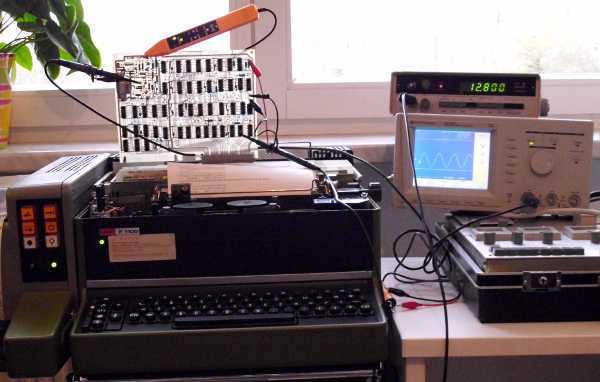

Abb.: F-1300 mit Adapterkarten und erforderlichen Meß- und Prüfmitteln.

Auf dem Oszillographen wird die Quarzfrequenz von 307,2 kHz dargestellt. Auf dem
Frequenzzähler wird der Takt T1 dargestellt mit der Frequenz von 12.800 Hz.
Die Quarzfrequenz ist sehr stabil.

Meß- und Prüfmittel

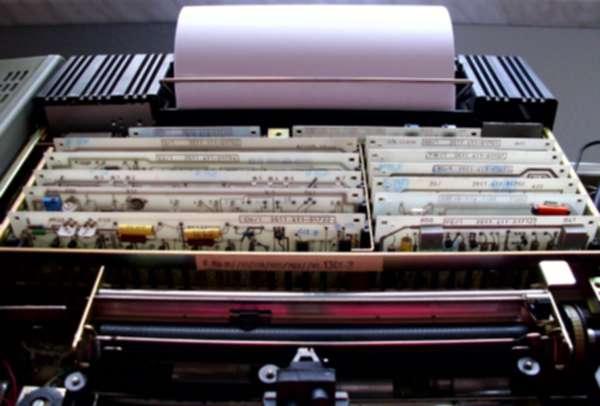

Karten der Fernschreibmaschine

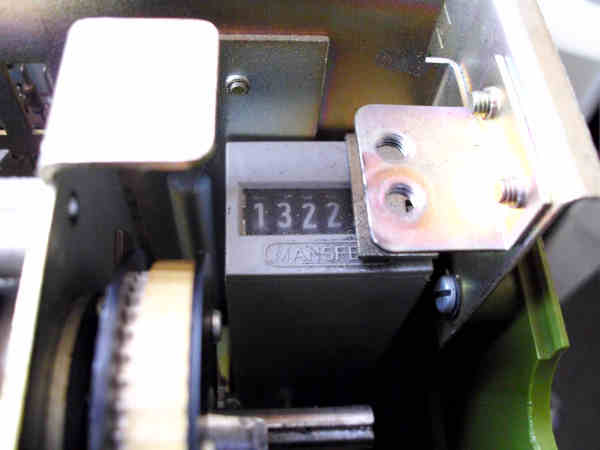

F1300 KartenBetriebsstundenzähler F1300
F1113-01/ /121/398/1122/7122/ /93-1301-2
linke Seiterechte Seite
FR/1 FernschaltrelaisRE/3 Netzregler
S/1 SenderKG/1 Kennungsgeber
EZ/1 EmpfängerTW/1 Tastaturwahl
DP/1 DruckpufferBS/1 Betriebssteuerung
ZG/1 Zeichengenerator
DS/1 DruckersteuerungWA/1 Wandler
EN/1 EndstufeFN/2 Fernnetzschalter
DW Druckwerk
TF/1 Tastatur

Bestückungsvarianten der F-1100 und F-1300:

Lochbandgerät: Änderungen des Leseverstärkers:
Leser mit SC 236e Leser mit HEF40098 Leser mit HFC4050BE
Leser mit: SC 236e,HEF 40098,HFC 4050 BE.
invertierender-, nichtinvertierender Treiber

Prinzipiell können alle Karten in den Fernschreibmaschinen eingesetzt werden.
Es ist aber zu beachten, daß bestimmte Funktionen nicht mehr oder zusätzliche
Funktionen zur Verfügung stehen.

Bestückungsvarianten F-1200:


AnzahlBezeichnungKarteIC/T/R/C
1BetriebssteuerungBS/5K 155 TL1 (1)
4DruckpufferDP/2D 100 (2)D 110 (1)D 130 (2)D 140 (2)D 174 (5)D 193 (3)K 155 AG1 (1)K 155 IE7 (1)K 155 RU2 (2)MH 7489 (2)
3DruckersteuerungDS/4D 104 (3)D 110 (2)D 120 (1)D 174 (1)D 193 (1)K 155 LA1 (1)K 155 LN1 (2)K 555 LA3 (2)
3EndstufenEN/1SD 338B (2)SD 340B (1)D 174 (1)SC 308d (1)R (1)
7EmpfängerEZ/1D 100 (4)D 120 (1)D 130 (3)D 140 (1)D 172 (7)D 174 (3)D 193 (1)D 195 (1)D 200 (1)
1EmpfängerEZ/2D 193 (2)D 100 (1)
5FernschalteinheitFE/147k Poti (1)K 155 LN1 (2)D 100 (1)MB 101 (1)SC 308 (1)
5KennungsgeberKG/1D 110 (1)D 174 (1)D 192 (2)K 155 LN1 (2)K 155 TL1 (2)SAM 45
3LeserlogikLL/147k Poti (1)D 100 (1)D 140 (1)K 155 LN1 (4)K 155 TM2 (1)K 555 LA3 (2)
5NetzteilNTNetzfilter (5)0,1μF x2 2500/250 (5)BD 237 (2)
3ReglerRE/3MAA 723 (4)Si-Halterung (je 6)
3SenderS/1D 100 (3)D 103 (1)D 110 (4)D 193 (1)D 195 (1)K 155 LN1 (1)K 555 LA3 (1)
8StanzerlogikSL/17413 (1)D 110 (1)D 130 (1)D 174 (5)D 204 (1)K 155 LN1 (3)K 155 TL1 (4)7404 (1)TL 7406 (2)D 140 (1)
2Tastaturelektronik 3, 31TE/3, TE/31D 110 (1)D 130 (1)D 174 (1)D 193 (1)K 155 RU2 (2)K 155 TM2 (2)K 555 LA2 (1)K 555 LA3 (2)KM 155 TM2 (1)D 140 (1)
2Tastaturfeld 9TF/9SAY 20 (2)VQA 33 (2)
3Tastaturfeld 398TF/39847μF/25V (3)2000μF/25V (3)220μF/25V (1)SD 335C (1)D 100 (3)D 103 (1)D 174 (2)7404 (1)VQA 27 (1)
4TastaturwahlTW/1D 110 (1)D 192 (2)U501D (2)
1WandlerWA/1MB 101 (1)
4WandlerWA/2D 140 (1)ST 103/2 (3)SZ600/5,1 (1)
1ZeichengeneratorZG/2D 100 (1)
1ZeichengeneratorZG/3D 120 (1)
1ZeichengeneratorZG/13-01470 Ohm
69defekte Karten

TypAnzahl
2000μF/25V3
220μ/25V1
47μF/25V3
0,1μF x2 2500/2505
100p1
470 Poti1
2,2k 0,25W1
47k Poti2
74042
74131
D 10017
D 1032
D 1043
D 11011
D 1203
D 1307
D 1407
D 1726
D 17419
D 1924
D 1939
D 1952
D 2001
D 2041
K 155 AG11
K 155 IE71
K 155 LA11
K 155 LN114
K 155 RU24
K 155 TL17
K 155 TM23
K 555 LA21
K 555 LA37
KM 155 TM21
MAA 7234
MB 1011
MH 74892
SAM 452
SAY 202
BD 2372
SC 308D2
SD 335C1
SD 338B2
SD 340B1
ST 103/13
SZ600/5,11
TL 74062
U 501 D2
VQA 271
VQA 332
Summe: 179

Logikschaltkreise

Alle hier aufgeführten IC sind in den F1x00 eingesetzt worden.
Dioden und Transistoren in verschiedenen Varianten der Bestückung.
Eingesetzt  Fkt.Austausch
7404HFOInverterD 104
7410HFONANDD 110
7451HFOAND/ORD 151
7474HFOD-FF74LS74
74193HFODual Vor-Rückzähl.D 193
7404 PCTTungsramInverterD 104
7406 PCTTungsramInverterTL 7406
7410 PCTTungsramNANDD 110
74121 PCTTungsramMonoflopD 121
7420 PCTTungsramNANDD 120
7430 PCTTungsramNANDD 130
7495 PCTTungsramRechts-Links-Schiebereg.D 195
75450 APCMEVTungsramAND/ORK 155 LP7
75450 APCTTungsramAND/ORK 155 LP7
A 301 DHFOKomperator
B 260 DHFOSchaltnetzteil
D 100 DHFONANDDL 000
D 103 DPRWNAND OCDL 003
D 103 DHFONAND OCDL 003
D 104 DHFOInverterDL 004
D 110 DHFONANDDL 010
D 120 DHFONANDDL 020
D 121 DHFOMonoflopK 155 AG1
D 130 DHFONANDDL 030
D 140 DHFONANDDL 040
D 150 DHFOAND/ORK 155 LP7
D 151 DHFOAND/OR
D 172 DHFOJK-FF
D 174 CHFOD-FFDL 074
D 174 DHFOD-FFDL 074
D 175 DHFO4 bit Latch
D 192 CHFODez Vor-Rückzähl.74LS192
D 192 DHFODez Vor-Rückzähl.74LS192
D 193 CHFODual Vor-Rückzähl.DL 193
D 193 DHFODual Vor-Rückzähl.DL 193
D 195 CHFORechts-Links-Schiebereg.K 155 IR1
D 195 DHFORechts-Links-Schiebereg.K 155 IR1
D 204 DHFOInverter
DL 000 DHFONAND74LS00
DL 003 DHFONAND OC74LS03
DL 004 DHFOInverter74LS04
DL 010 DHFONAND74LS10
DL 020 DHFONAND74LS20
DL 030 DHFONAND74LS30
DL 074 DHFOD-FF74LS74
DL 193 DHFODual Vor-Rückzähl.
DM 7442 NNational SemiconductorsUSABCD to DezMH 7442
EL 74 LS 04SUInverterDL 004
F 7413 PCFairchildMalaysiaNAND Schmitt-Trigger
HCF 4050 BESGSItaliennichtinvert. TreiberV 4050 DCD 4050 BE
HEF 40098 BPPhillipsinvert. TreiberV 40098 DF 40098 BPC
M 14503 B
K 155 AG1SUMonoflopD 121
K 155 IE7SUDual Vor-Rückzähl.D 193
K 155 IR1SURechts-Links-Schiebereg.D 195
K 155 LA1SUNANDD 120
K 155 LA2SUNANDD 130
K 155 LA3SUNANDD 100
K 155 LA4SUNANDD 110
K 155 LA6SUNANDD 140
K 155 LN1SUInverter7404
K 155 LP7SUAND Treiber75450
K 155 LR1SUAND/ORD 150
K 155 RU2SU16x4 RAMMH7489
K 155 TL1SUNAND Schmitt-Trigger7413
K 155 TM2SUD-FFD 174
K 155 TM7SUD-FF7475
K 555 LA2SUNANDDL 030
K 555 LA3SUNANDDL 000
K 555 LA4SUNANDDL 010
K 555 LA9SUNANDDL 003
K 555 LN1SUInverterDL 004
K1 TK552SUD-FFD 174K 155 TK 2
KM 555 TM2SUD-FFDL 074
KR 565 RU2SU1024x1 RAMU 202
MAA 723TESLASpannungsregler
MH 7442TESLABCD to DezDM 7442 N
MH 7489TESLARAMK 155 RU2
SN 7413 NTIEnglandNAND Schmitt-TriggerK 155 TL1
SN 7474 NTID-FFD 174
SN 75450 BNTIMalaysiaAND/ORD 150
SN 8413 NTIEnglandNAND Schmitt-TriggerK 155 TL1
TL 7406TungsramInverter OC7406 PC
U 202 DFWE1024x1 RAMKR 565 RU2
U 401 D BM 005FWEROM
U 401 D BM 006FWEROM
U 401 D BM 013FWEROM
U 501 D BM 063FWEROM
U 552 C BM 398FWEEPROM
U 555 CMMEEPROM
239 6320 SH A07351 B 8534 S MALAYSIA TIRAMMH 7489
Dioden
B 25 C 200-1FFOSelen-GleichrichterSY 171/1
SAM 44FFOGleichrichterdiode
SAM 45FFOGleichrichterdiode
SAY 12FFOGleichrichterdiode
SAY 16FFOGleichrichterdiode
SAY 18FFOGleichrichterdiode
SAY 20FFOGleichrichterdiode
SAY 30FFOGleichrichterdiode
SAY 32/1FFOGleichrichterdiode
SY 171/1FFOGleichrichterdiodeB 25 C 200-1
SY 360/0,5FFOGleichrichterdiode
SY 360/1FFOGleichrichterdiode
SY 360/3FFOGleichrichterdiode
KS 680 ASUZ-Diode
SZ 600/5,1FFO5,1 VZ-Diode
SZ 600/6,2FFO6,2 VZ-Diode
SZX 21/5,1FFO5,1 VZ-Diode
SZX 21/6,2FFO6,2 VZ-Diode
SZX 21/7,5FFO7,5 VZ-Diode
SZX 21/10FFO10 VZ-Diode
SZX 21/13FFO13 VZ-Diode
SZX 21/24FFO24 VZ-Diode
ST 103/2FFOThyristor2N 5062
Opto-Elektronik
SP 211 CFFOIR-Foto-TransistorBPX 62LS 611
VQ 120 BFFOIR-LEDCQX 57 ITIL 23
VQA 13FFOrote LED
VQA 15FFOrote LED
VQA 23FFOgrüne LED
VQA 33FFOgelbe LED
MB 101FFOOptokoppler
Transistoren
BD 136-10Si-pnp-TransistorSD 336 B
BD 137Si-npn-TransistorSD 337 A
BD 138Si-pnp-TransistorSD 338 A
BD 139Si-npn-TransistorSD 339 A
BD 233Si-npn-Transistor
BD 237Si-npn-TransistorSD 237
KD 501TESLASi-npn-Transistor
KD 605TESLASi-npn-Transistor
KP 303 BSUJFET-Transistor
KT 816 WSUSi-pnp-Transistor
KT 3107 GSUSi-pnp-Transistor
KT 3107 VSUSi-pnp-TransistorSC 308 C
KU 605TESLASi-npn-Transistor
SC 236 EFFOSi-npn-Transistor
SC 238 EFFOSi-npn-Transistor
SC 307 DFFOSi-pnp-Transistor
SC 308 CFFOSi-pnp-TransistorKT 3107 V
SD 336 BFFOSi-pnp-Transistor
SD 337 AFFOSi-npn-Transistor
SD 338 BFFOSi-pnp-TransistorBD 138
SF 126 CFFOSi-npn-Transistor
SF 126 DFFOSi-npn-Transistor
SF 127 DFFOSi-npn-Transistor
SF 128 CFFOSi-npn-Transistor
SF 128 DFFOSi-npn-Transistor
SF 136 DFFOSi-npn-Transistor
SF 137 DFFOSi-npn-Transistor
SF 358 DFFOSi-npn-Transistor
SS 216 CFFOSi-npn-Schalt-Transistor
SS 216 DFFOSi-npn-Schalt-Transistor
SS 218 DFFOSi-npn-Schalt-Transistor
HFO = Frankfurt/OderTungsram = Ungarn
FWE/MME = Funkwerk - ErfurtTI = Texas Instruments
PRW = KubaTESLA = CSSR

Typenschild und sonstige Beschriftung

Typenschild F1300

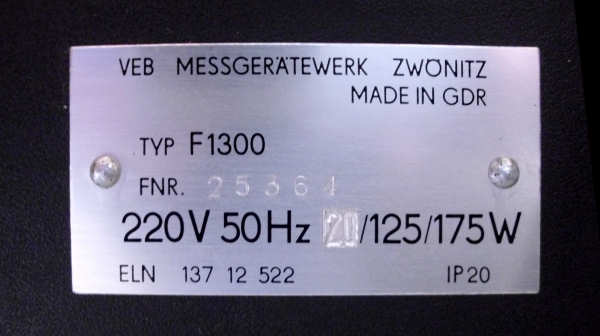

Abb.: Typenschild F1300
Fabrikationsnr: 25364
Betriebsspannung: 220 V/50 Hz
Leisungen: Standby, ohne-  mit Lochstanzeinrichtung
              20 W  125 W  175 W

Bundeswehrtypische Beschriftung nach der Übernahme aus den Beständen der NVA
Bundeswehr Technische Änderung
Bundeswehr Finger weg
Abb.: Bundeswehrtypische Beschriftung der technischen Änderung und Eingriffe in
die Fernschreibmaschine. Bei Bundeswehrmaschinen von Siemens, Lorenz oder
anderer Maschinen wurde solche Beschriftung nie angebracht.
Die technische Änderung umfaßte die Abschaltung der kyrillischen Schrift bzw. der
Außerbetriebnahme des dritten Registersatzes.

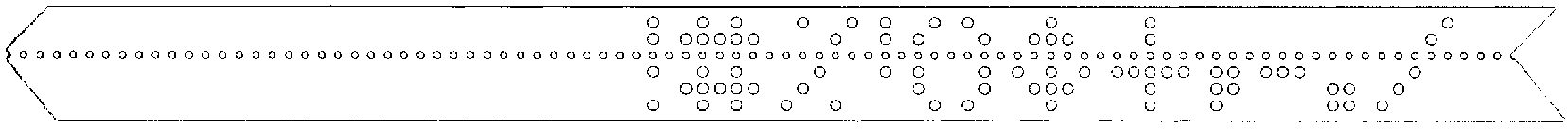

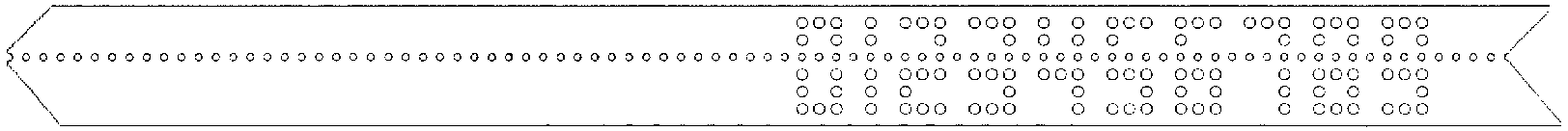

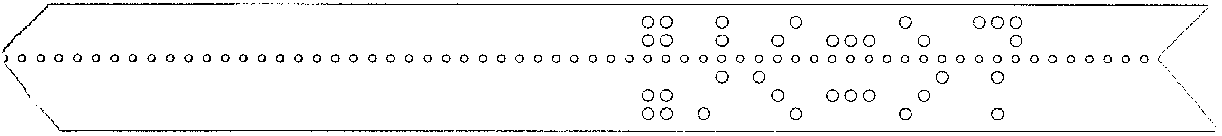

Lochstreifen-Kunst

Zu Feiertagen wurde in den Fernschreibdiensten spezielle Form des GTX
versand. Indirekt stellt es eine Form der Stegonagraphie dar, die un-
bewußt verwendet wurde um Texte zu übertragen.

Die Verwendung von gestanzten Folienstreifen wurde auch für die
Beschriftung von Kabel und Leitungen in der BMSR/MSR-Technik verwendet.
a-z
A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
Sonderzeichen
[ \ ] ∧ _ ′ { | } ~ ´ ` ° €
Sonderzeichen
! # % " ( ) * + , - . /
Sonderzeichen
0 1 2 3 4 5 6 7 8 9
Sonderzeichen
: ; < = > ?


DE-101
DE-101

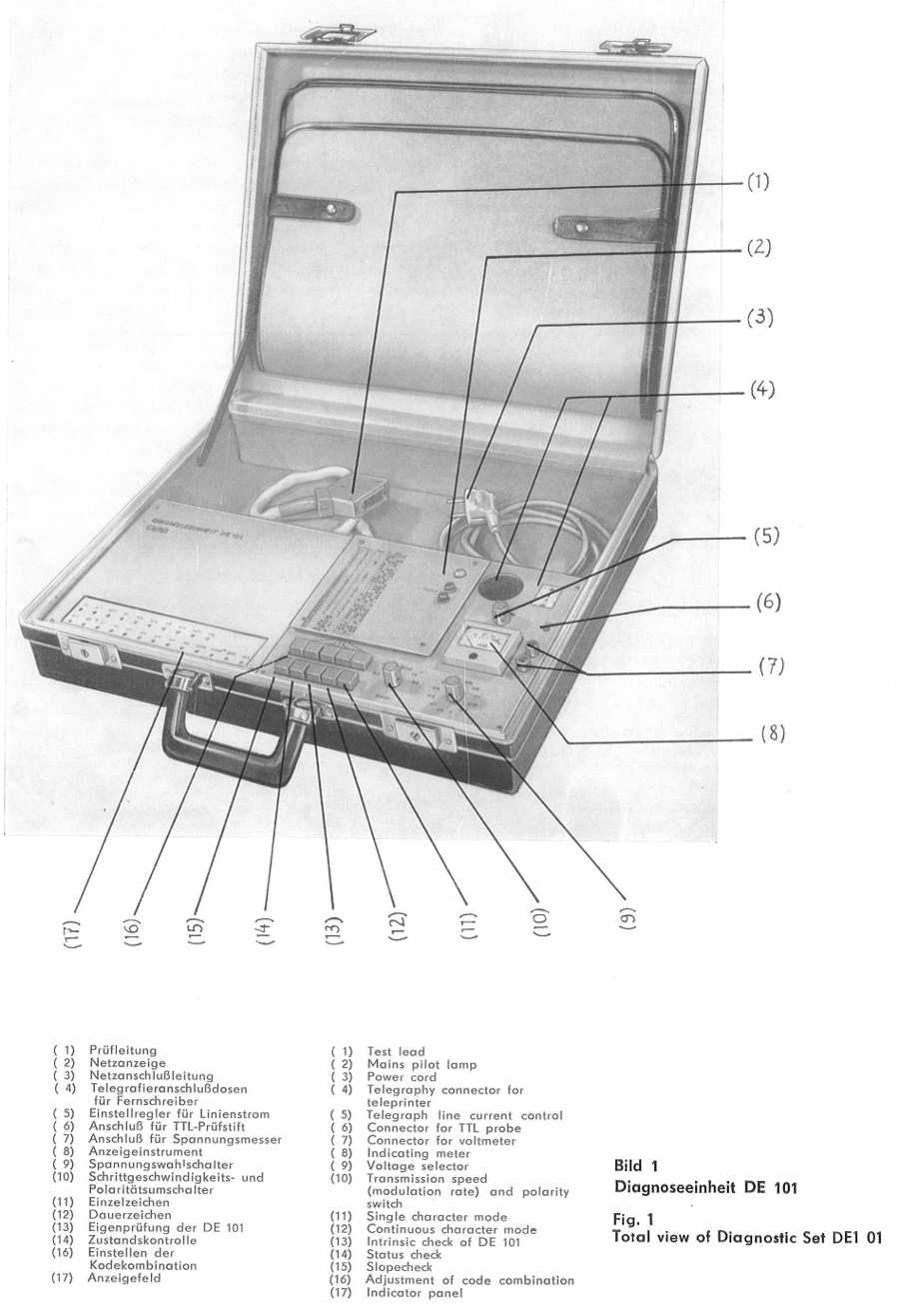

Abb.: Diagnoseeinheit DE-101; 3511.901-01000

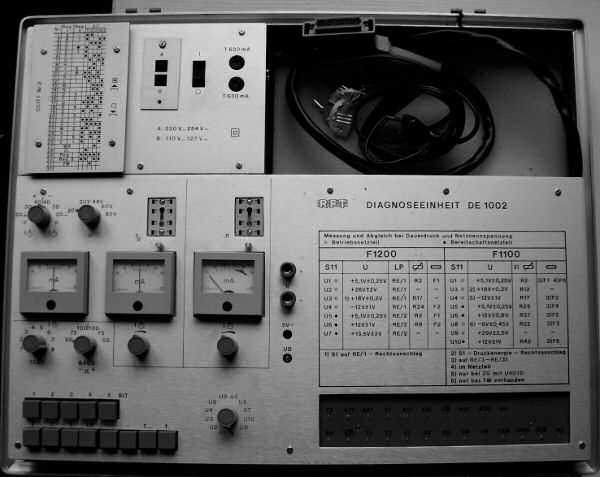

DE-1002
DE-1002
Abb.: Diagnoseeinheit DE-1002

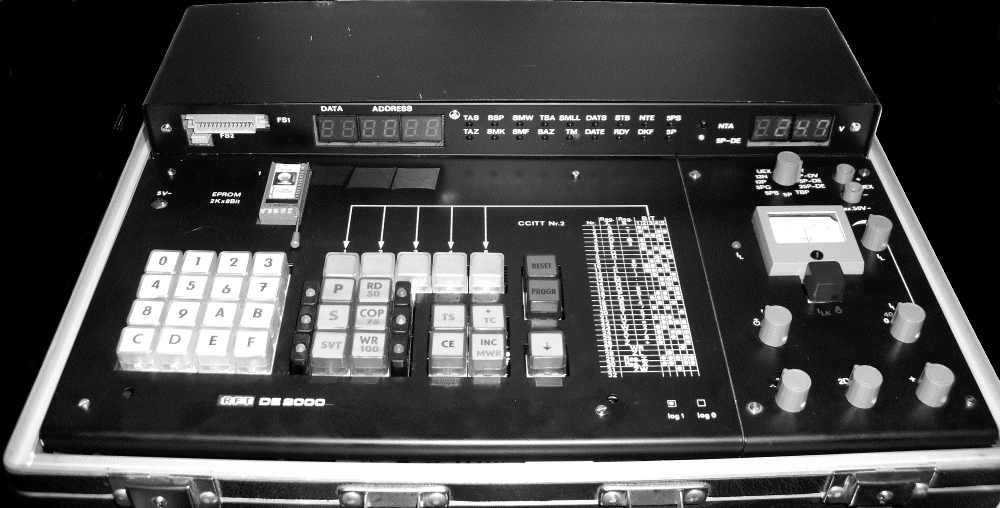

DE-2000
Abb.: Diagnoseeinheit DE-2000
