T-217, T-617,T-817, T-219; ELBRUS - JACHTA Baugruppen
Sammler*9; BArch*196, *742

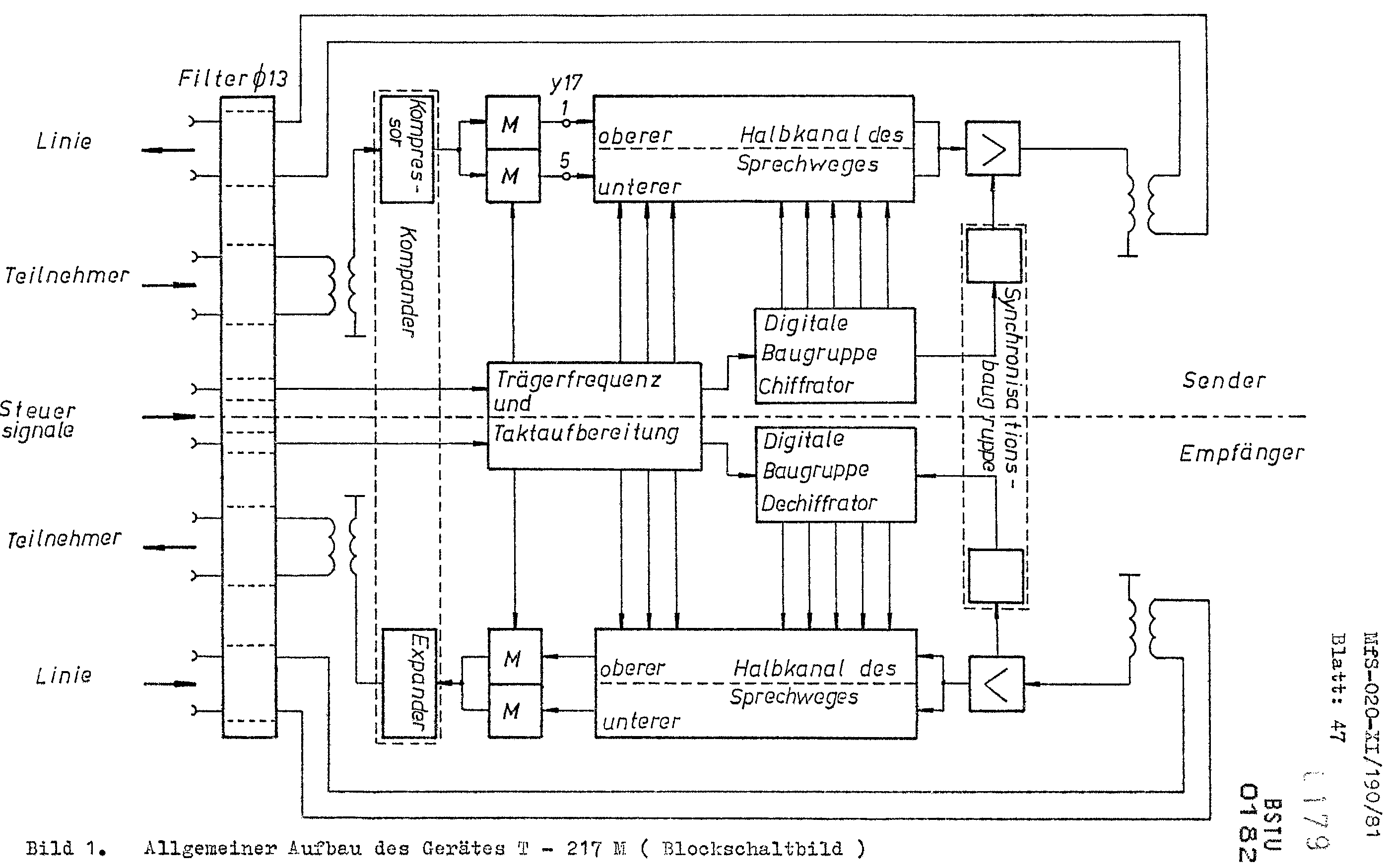

Blockschaltbild der ELBRUS:

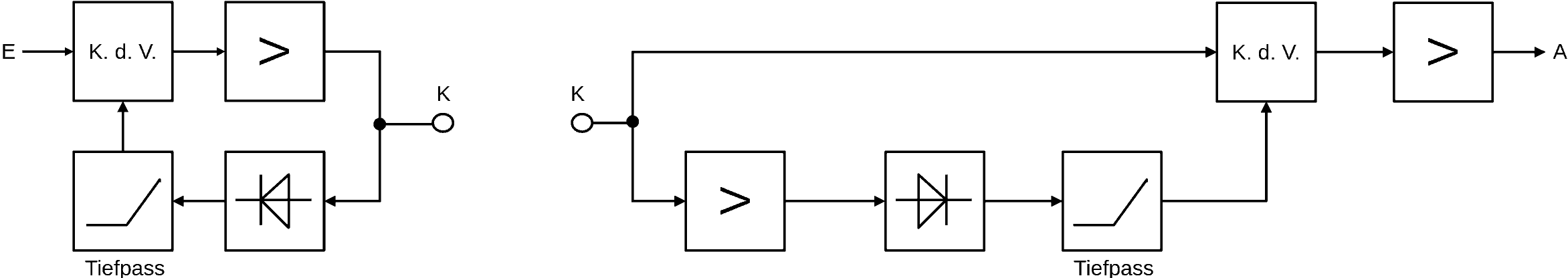

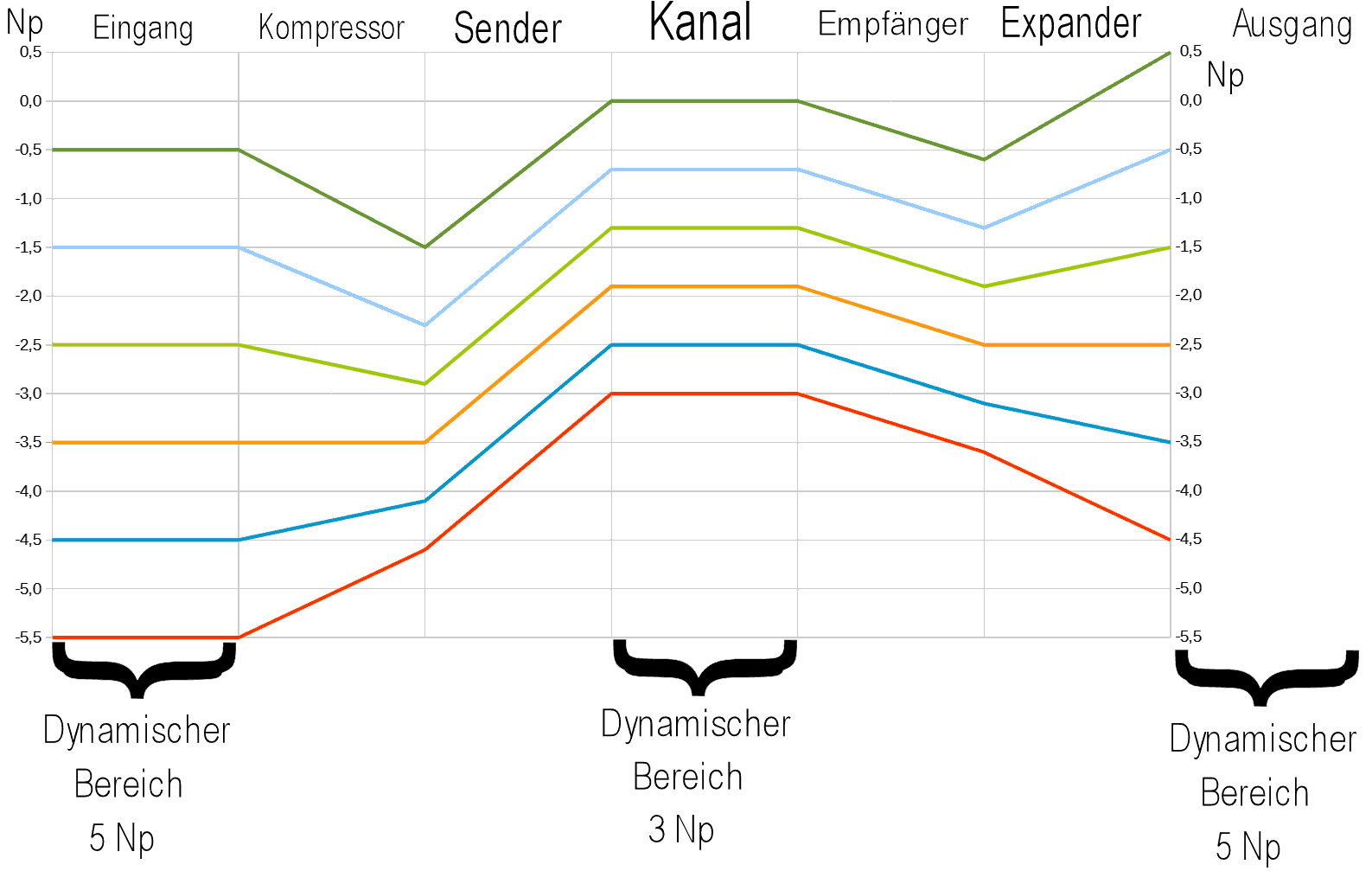

Funktion und Pegelbild - des Kompressor - Expander (Kompander)
Erläuterungen:
E = Eingang
K = Kanal
A = Ausgang
K. d. V. = Kreis der veränderlichen Dämpfung

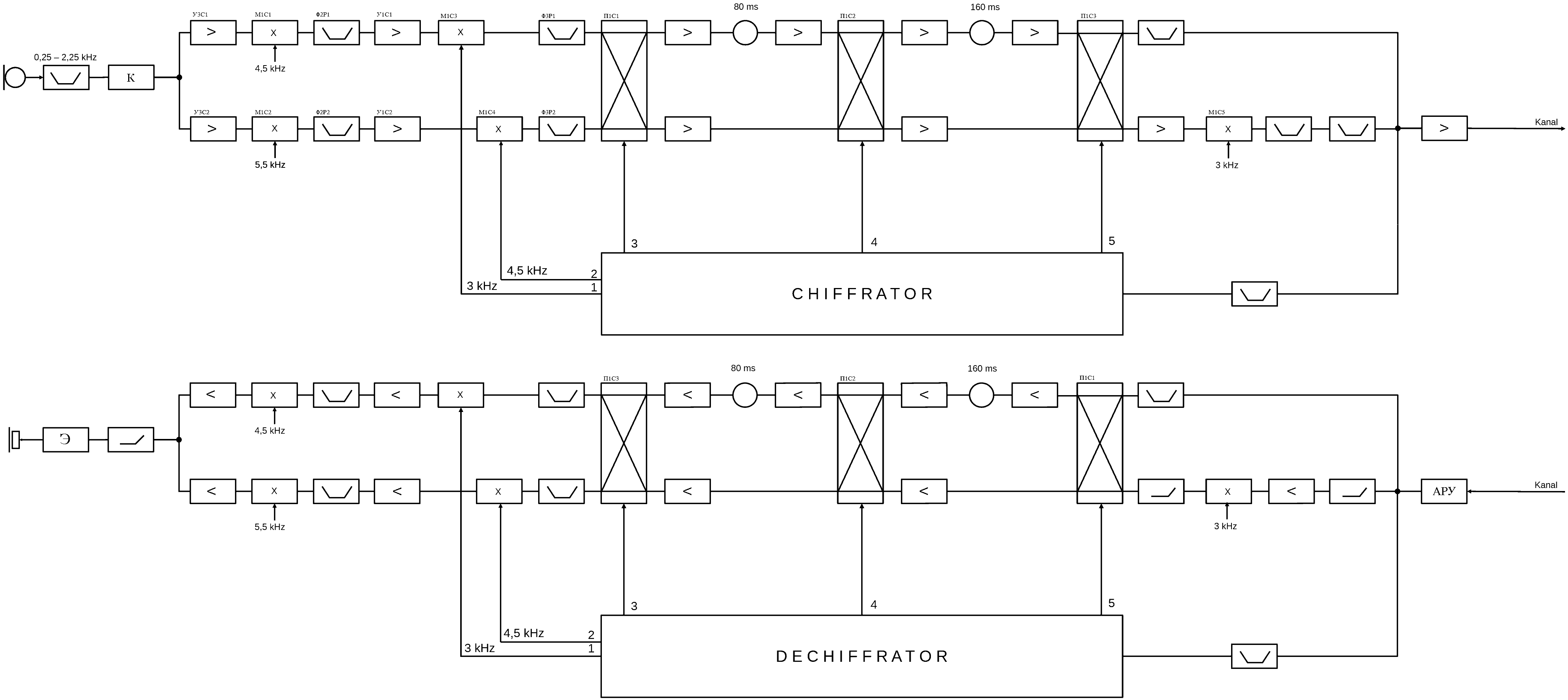

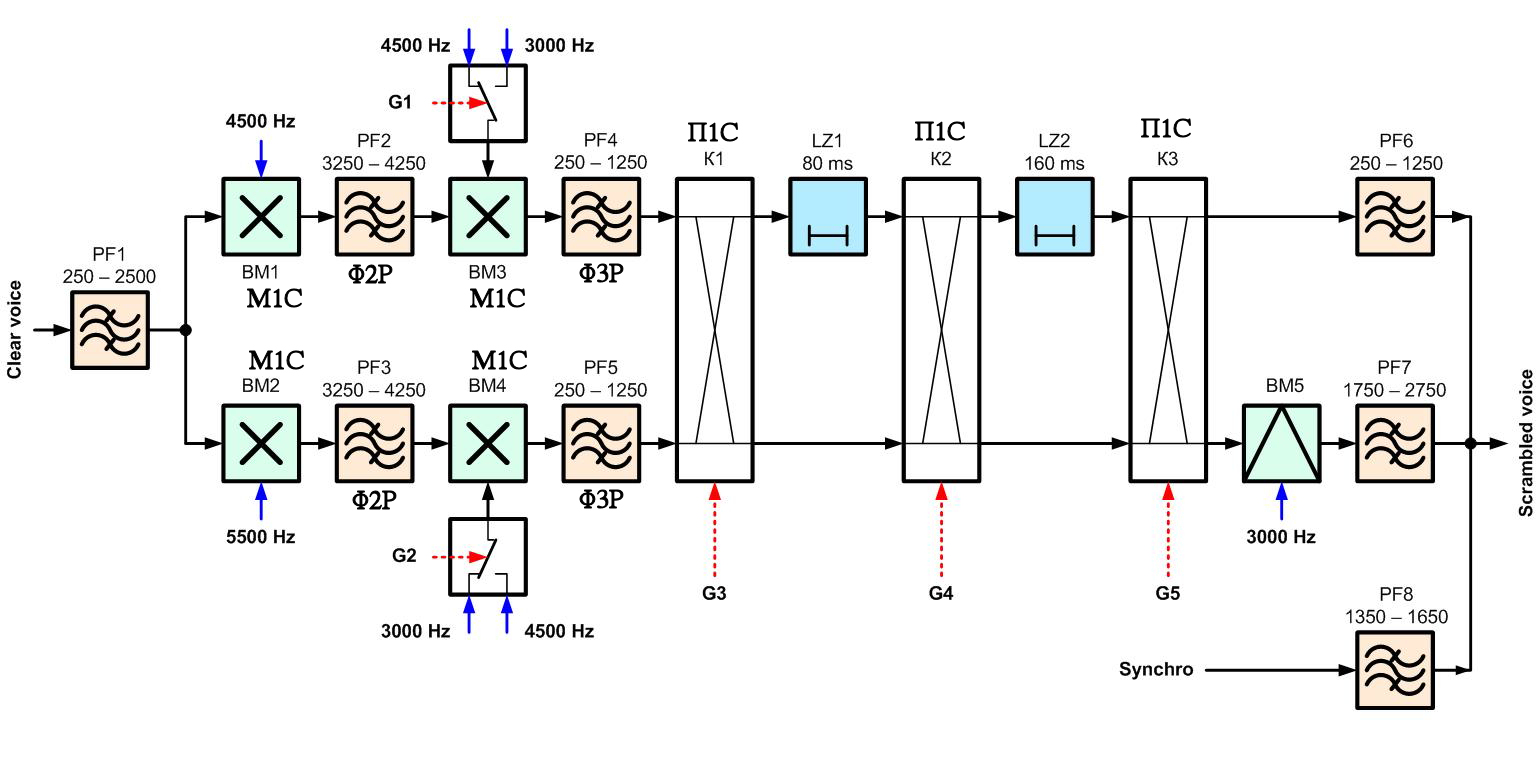

Analoger Signalweg der ELBRUS
Analoger Signalweg der ELBRUS, aus dem Schlungsmaterial

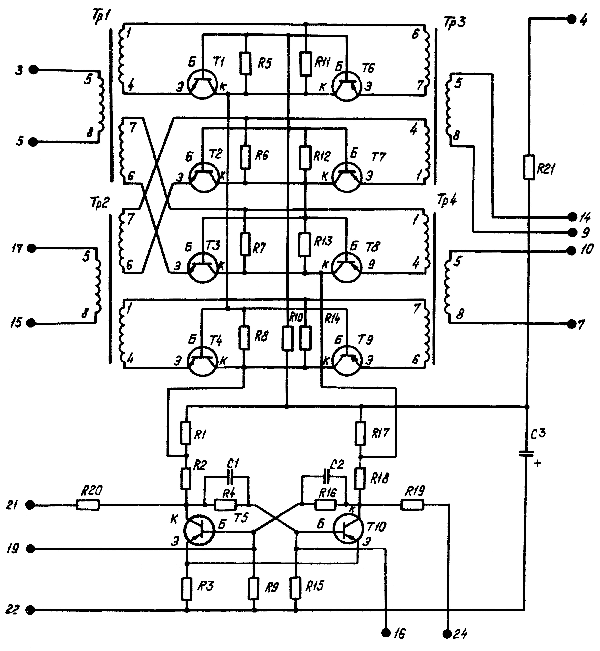

Schaltung einer Weiche:

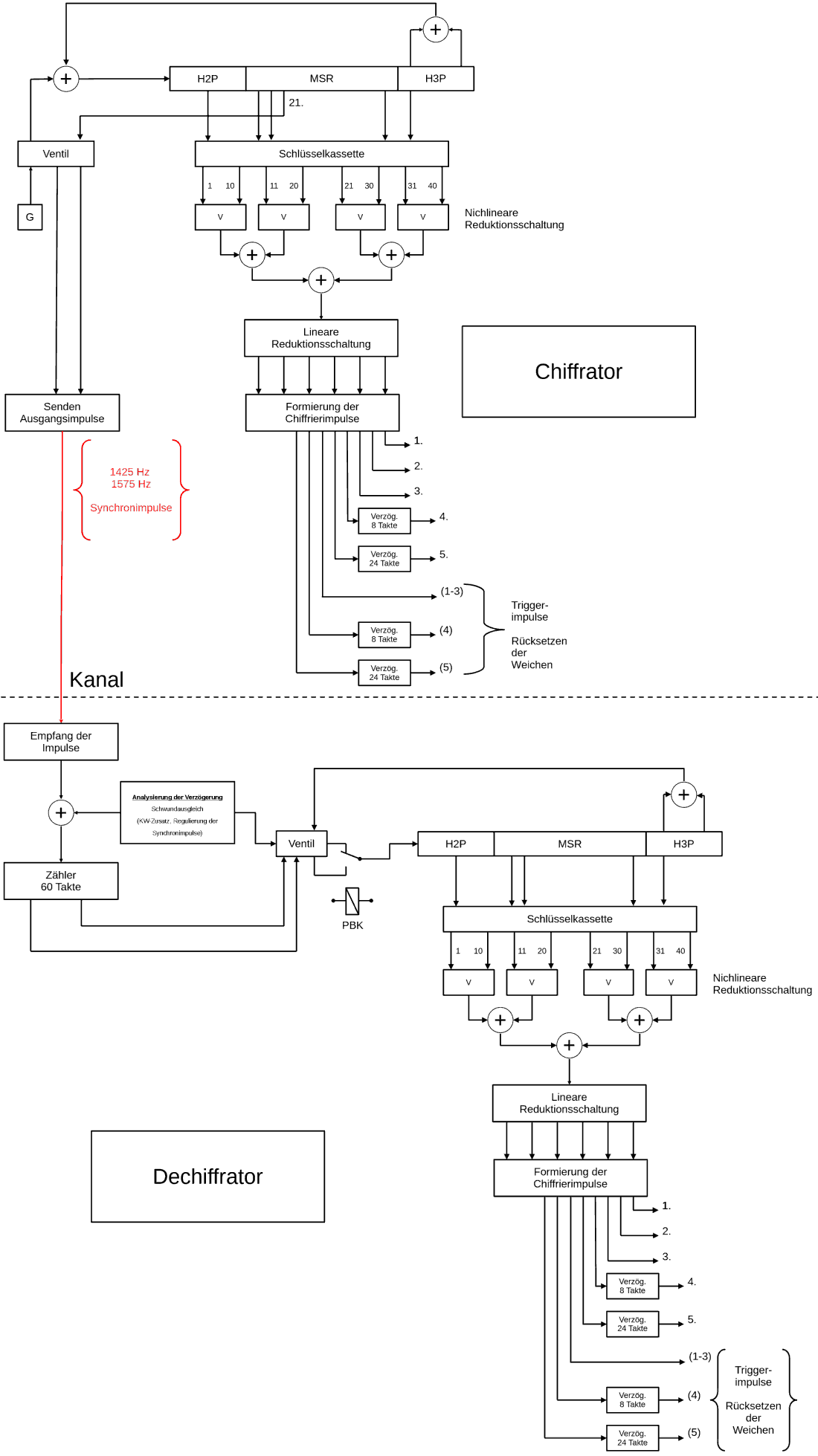

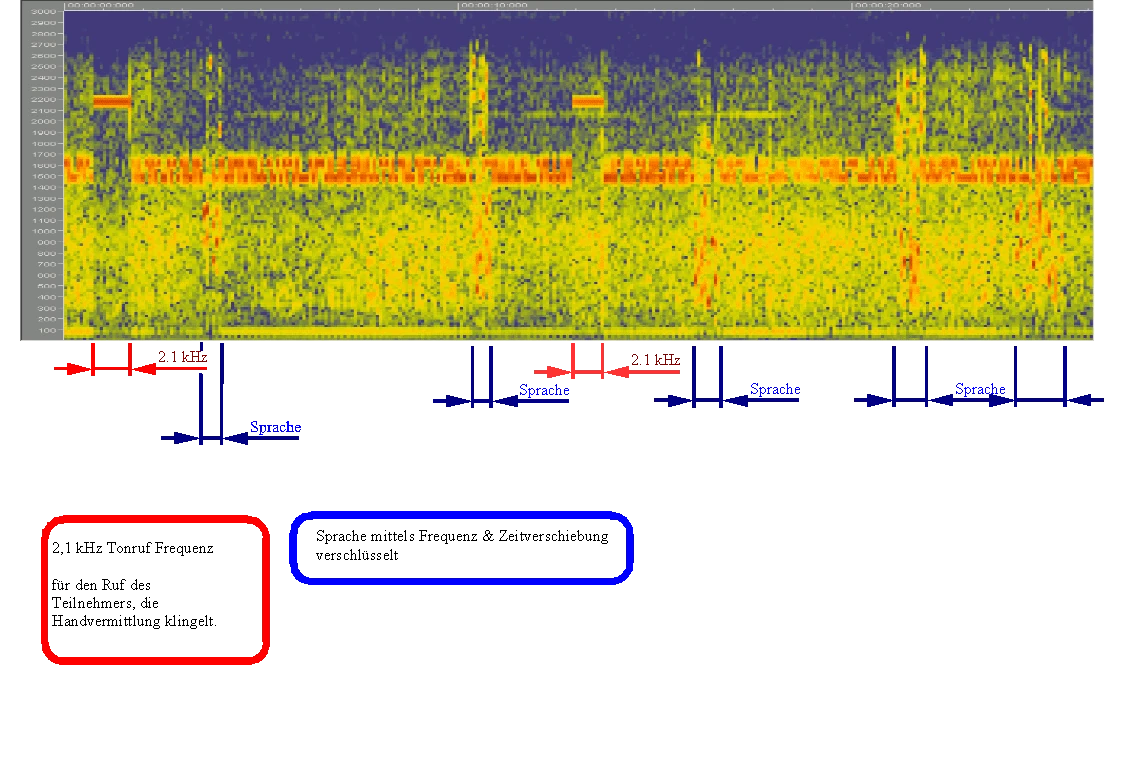

Der Chiffrator und Dechiffrator
Der Chiffrator erzeugt einen Schlüsselstrom für die kombinatorische
Schaltung, der die analogen Wege schalten.
Es wird für die Synchronisation des Dechiffrators der Rohschlüssel
mit den Frequenzen 0 = 1425 Hz und 1 = 1575 Hz gesendet.
Der Dechiffrator arbeitete mit den aufbereiteten Schlüsselsignalen
die vom Sender, mittels Frequenzmodulation, gesandten Impulsen.
Erläuterung zu einigen Baugruppen der ELBRUS

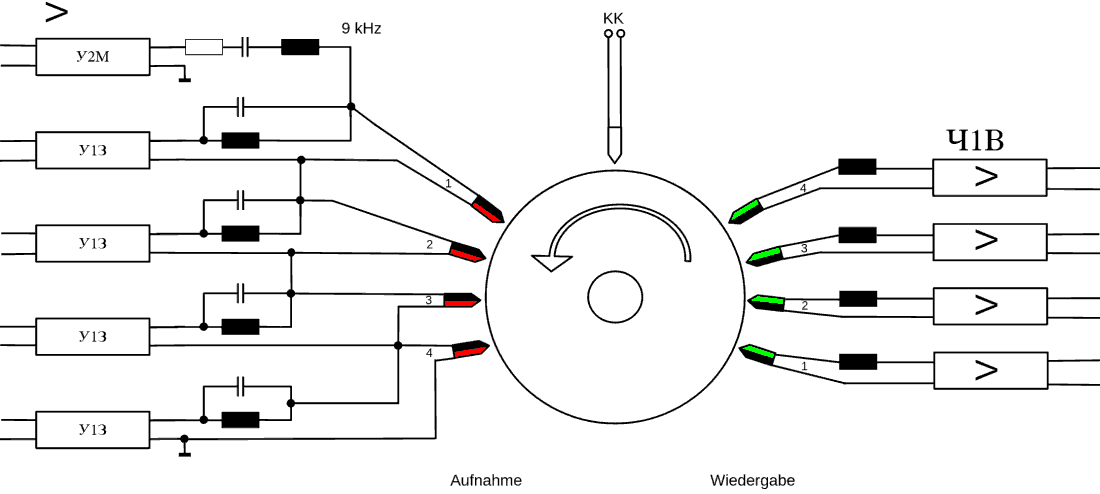

Magnettonaufzeichnungssystem für Zeitverzögerung
Die Magnetaufzeichnung erfolgt auf einer Titan-Trommel
mit 4 Kobalt-Nickelspuren.

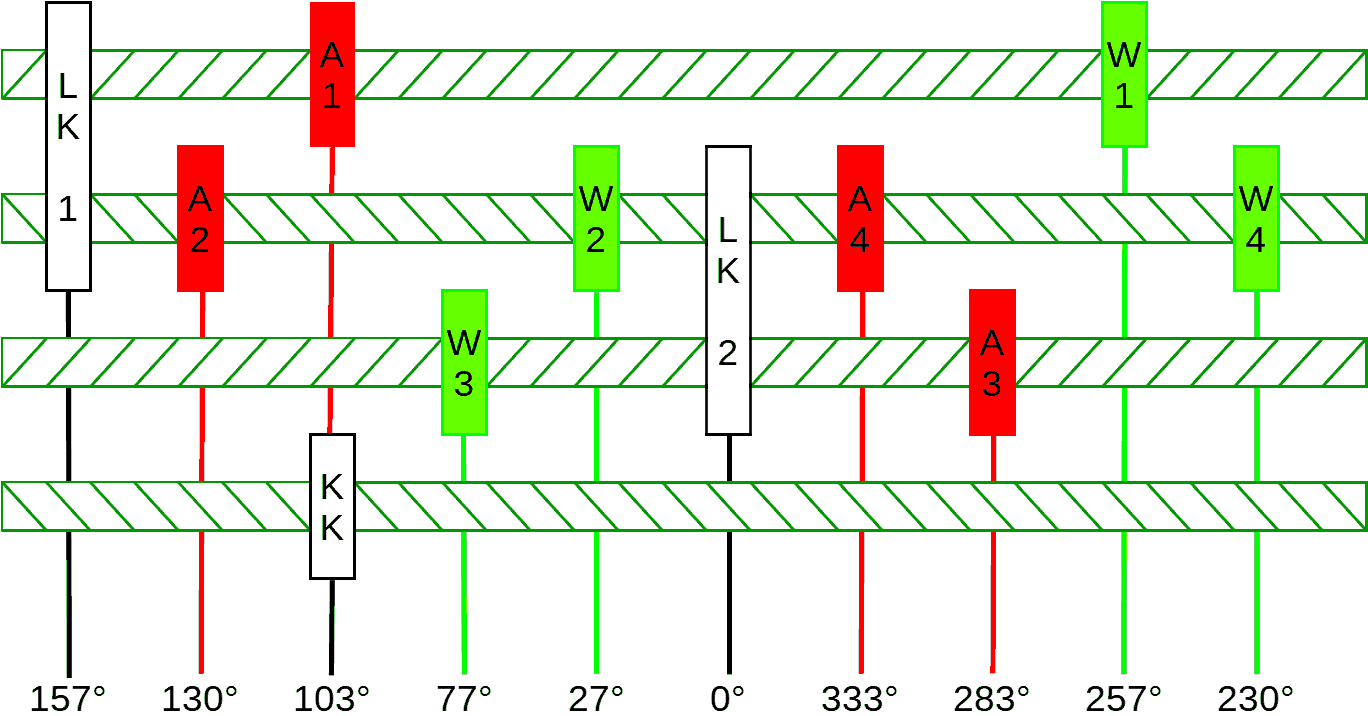

Auf den Spuren sind 3 Tonköpfe entsprechend nachfolgender
Skizze angeordnet.
Auf der 4. Spur sind 1000 Hz aufgezeichnet. Diese werden
durch den Kontrollkopf ständig abgenommen und durch eine
Auswerteschaltung verglichen.
Motor zu langsam f < 1000 Hz
Motor zu schnell f > 1000 Hz.
Sämtliche Aufzeichnungsköpfe werden durch 9 kHz vor-
magnetisiert. Dadurch wird es möglich, den Magentfluß
in den Aufnahmeköpfen proportional der Eingangsspannung (NF)
zu steuern. Die Löschung erfolgt nach der Abnahme der In-
formation. Die Löschköpfe bestehen aus 9 Dauermagneten,
die hintereinander angeordnet sind.
Stromlaufplan

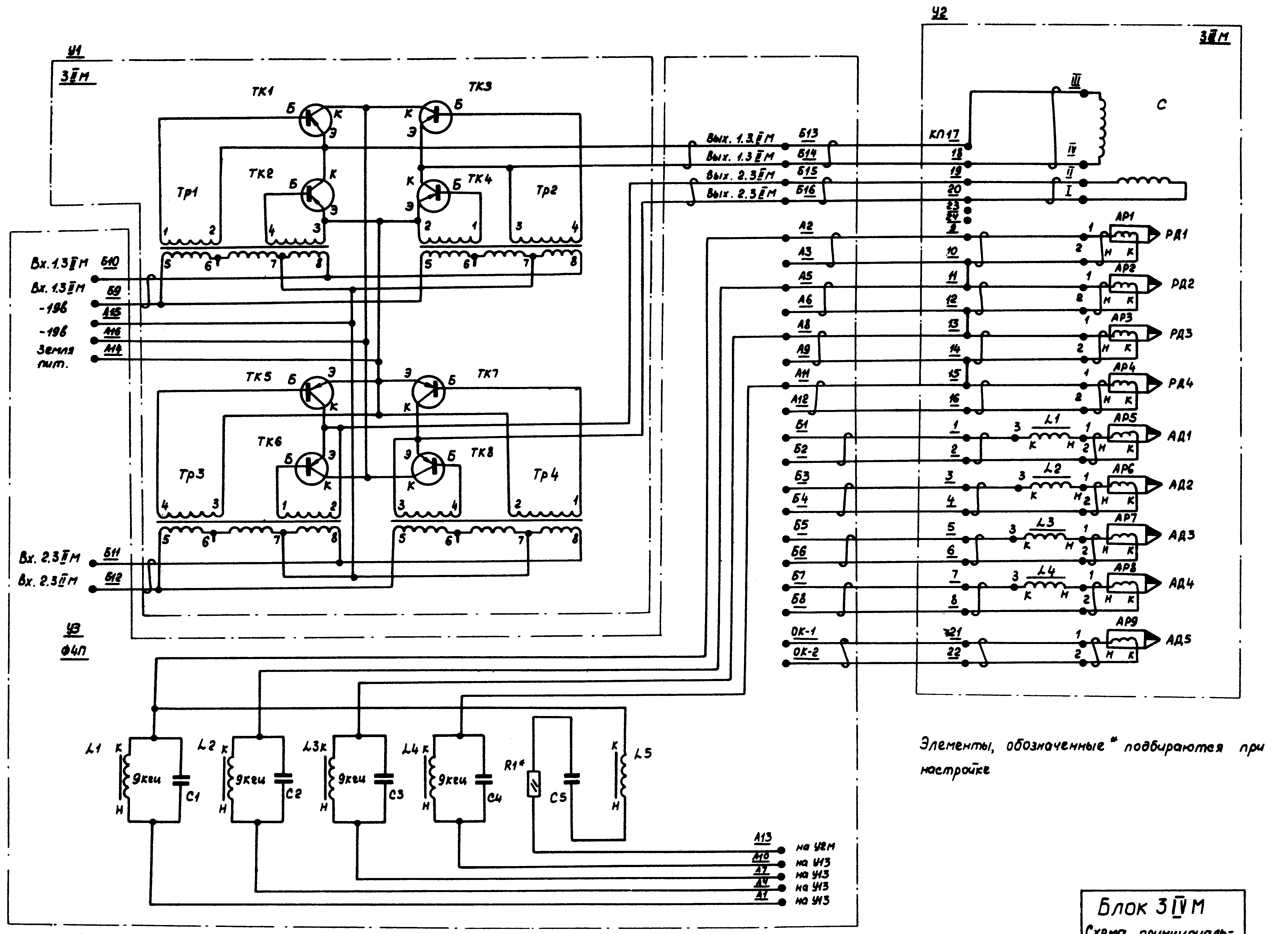

Abb.: Modul 3 IV M, Trommelantrieb und Lese-Schreibköpfe
Modulatoren

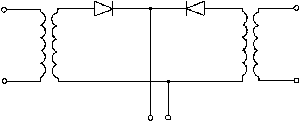

Doppelgegentaktmodulator:
Das Klarinformationsprektrum ist 0,25 … 2,75 kHz.
Der Arbeitsbereich liegt bei 0,3 … 2,3 kHz.
Die Modulationsfrequenz beträgt 3.00 kHz und wird mittels
Stimmgabelgenerator erzeugt.
Eingangssignal * Festfrequenz = Ausgangssignal
oberes/unteres Frequenzband (Seitenband)
z.B.: 200..800Hz * 3000Hz = (u)2200..2800Hz (o)3200..3800Hz
Der Vorteil des Gegentaktmodulator ist das die Leistung des
Träger sehr gering ausfällt und im Modulationsprodukt
nicht vorhanden ist.
Als Dioden werden im Modulator die Basis-Emitter Strecken von
Germaniumtransistoren verwendet.
Frequenzinverter f
Festfrequenz * Eingangssignal = Ausgangssignal
oberes/unteres Frequenzband
3,00 kHz * 0,25 … 1,25 kHz = (u) = 1,75 … 2,75 kHz
(o) = 3,25 … 4,25 kHz
3,00 kHz * 1,75 … 2,75 kHz = (u) = 0,25 … 1,25 kHz
(o) = 4,15 … 5,75 kHz

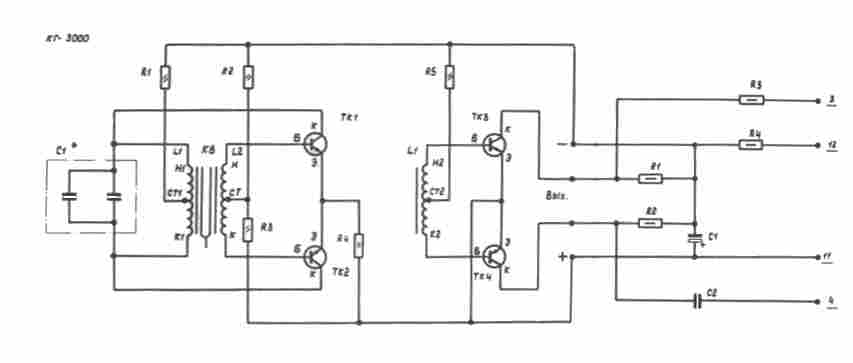

Stimmgabelgenerator:

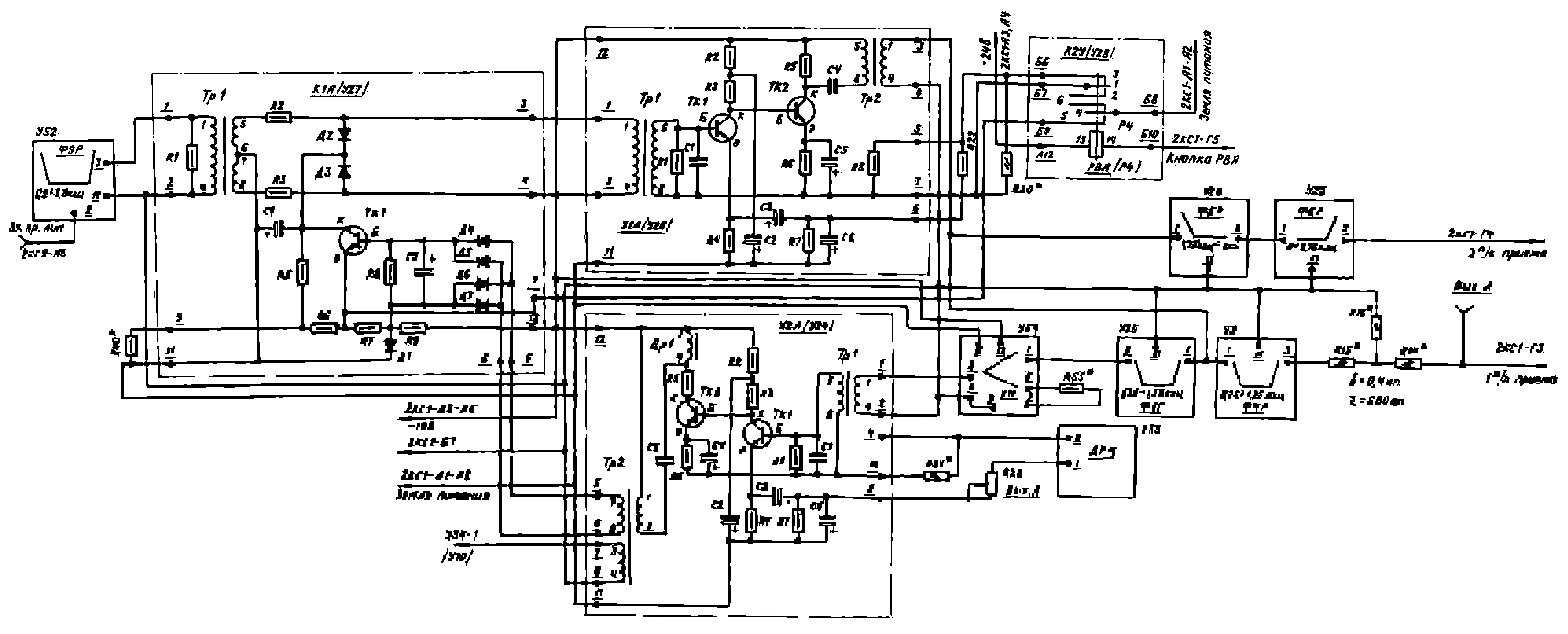

АРУ Linieneingang - Automatische Verstärkungsreglung
Nachbaumöglickeiten
Frequenzinverter FX-118, Delta Modulator FX-309, Scrambler FX-002
der Fa. CML oder PCD4440T von Phillips der als Inverter
und Seitenbandvertauschung arbeitet. Je nach gewähltem IC.
