T-205 WECHA SAS-Fernschreibgerät
Sammler*52, BArch*742
Schlüsselscheibensatz der T-205
Im NVA Ausstellung Harnekop ausgestellt.
Schlüsselscheibe

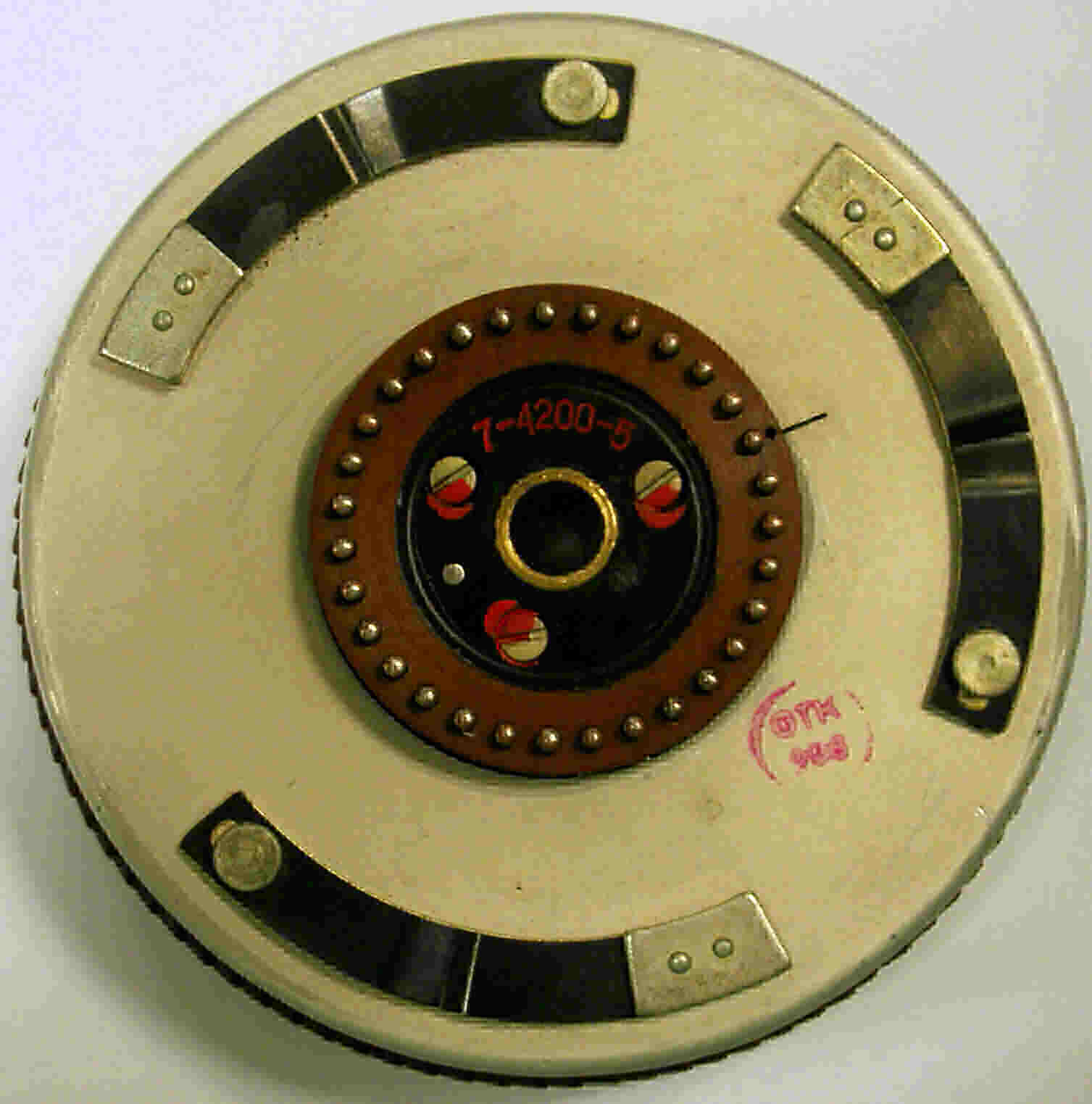

Abb.: Schlüsselscheibe im geschlossenen Zustand.
Abb.: Schlüsselscheibe offen, Wartungsschlüssel eingestellt.

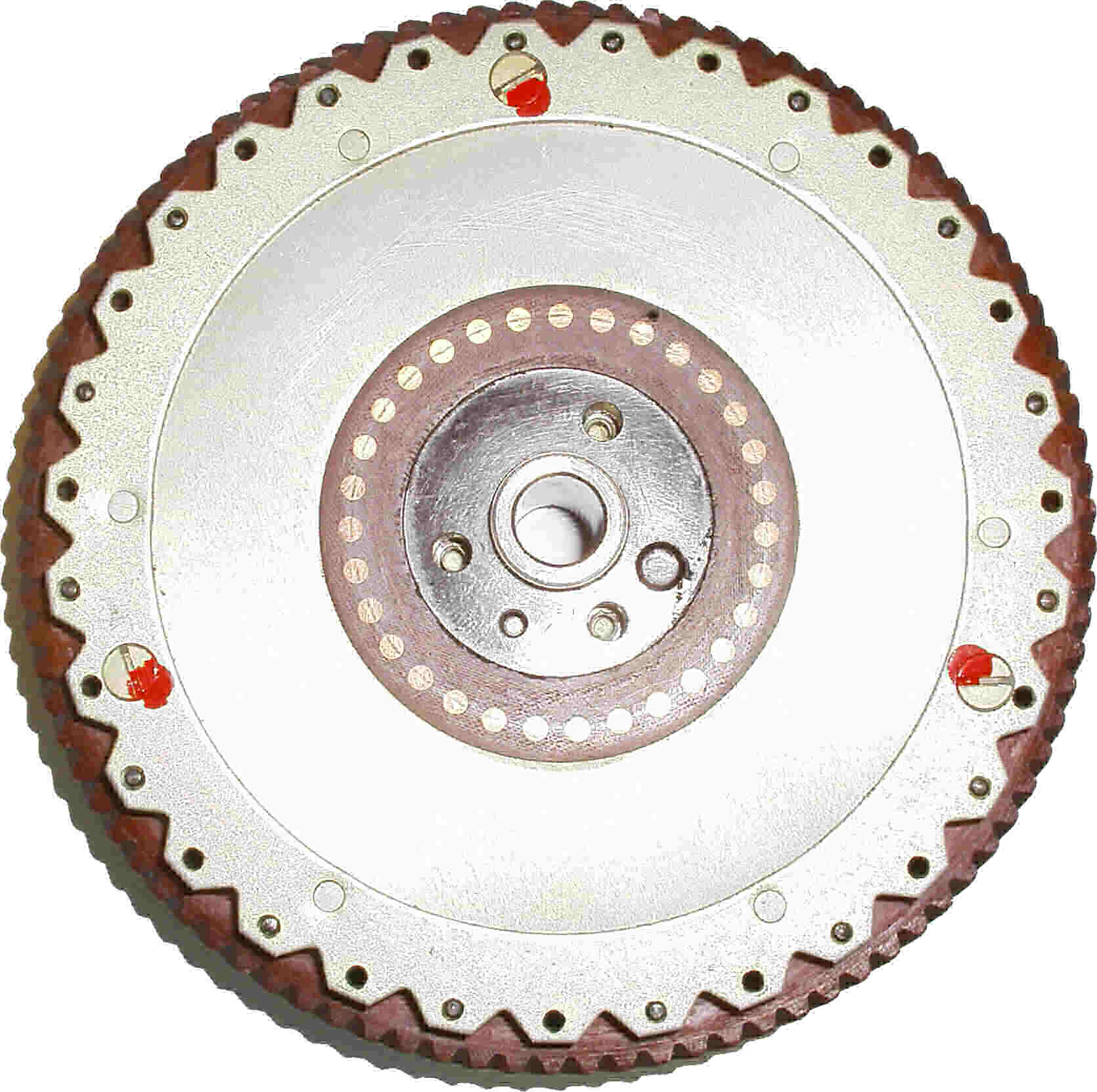

Abb.: Schlüsselscheibe Rückseite.
Schlüsselkassette
Nockenschaltwerk

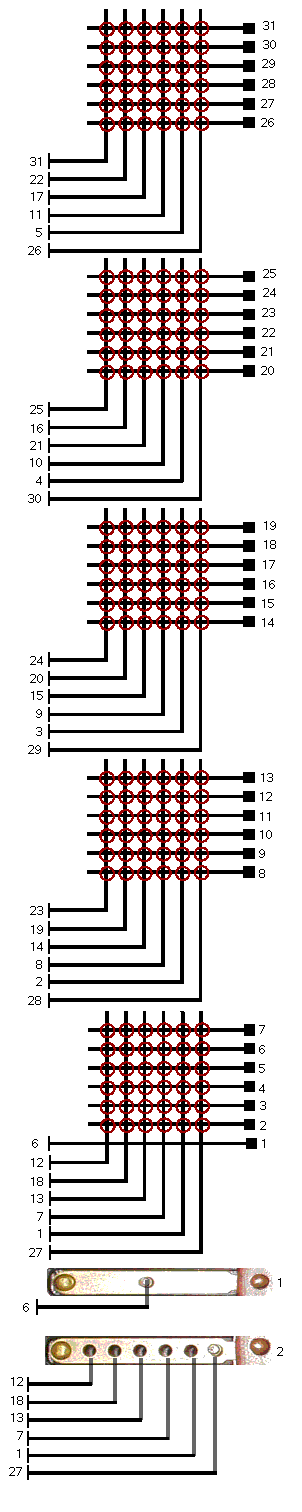

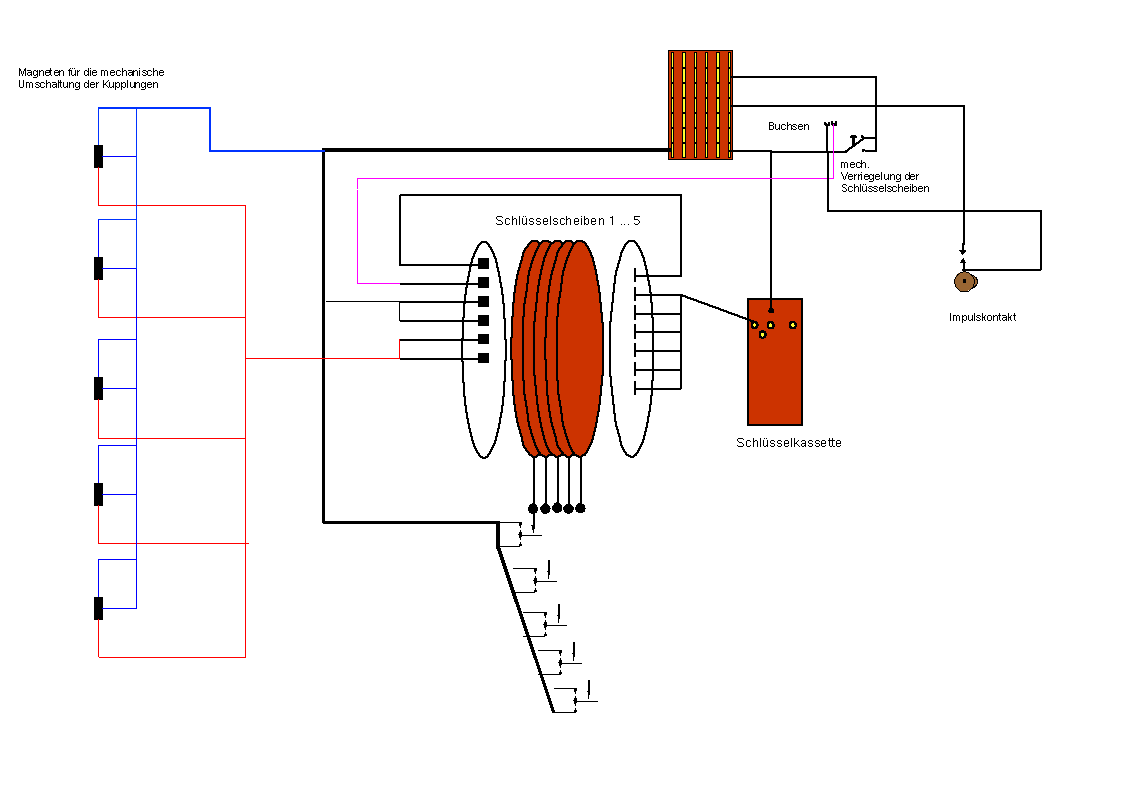

Verdrahtung der Schlüsselscheiben 1 … 5
Die Verdrahtung der Schlüsselscheibe ist bei allen 5 Scheiben identisch.
Abbild der Schlüsselkassette
Von den 70 möglichen Kontakten die ein Lochstreifenabschnitt
mit 14 * 5bit Lochungen geben kann werden bedingt durch den Aufbau
der Schlüsselkassette nur 35 Kontakte abgefragt.
In den ungeraden Reihen (1, 3, …) ist es Bit 2 und 4.
Und in den geraden Reihen die Bits 1, 3 und 5.
Das Abbild des Nockenschaltwerkes

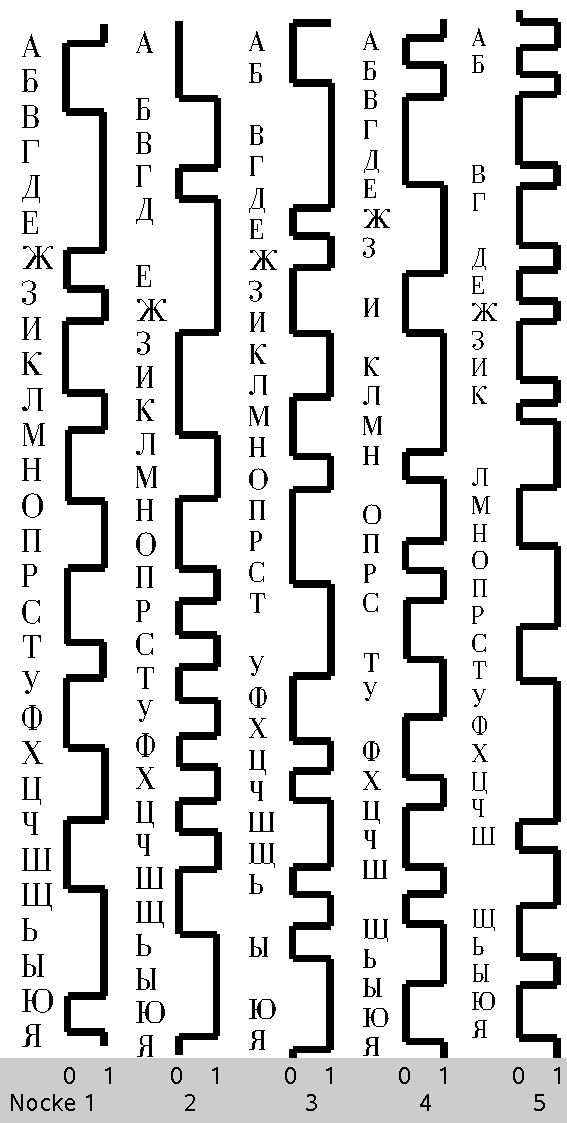

Abb.: Abbild des Nockenschaltwerkes, es dient zum Erzeugen von pseudozufälligen 5bit Impulsen.
Ein Zyklus beträgt 1.324.785, bis zum Auftreten von Wiederholungen.

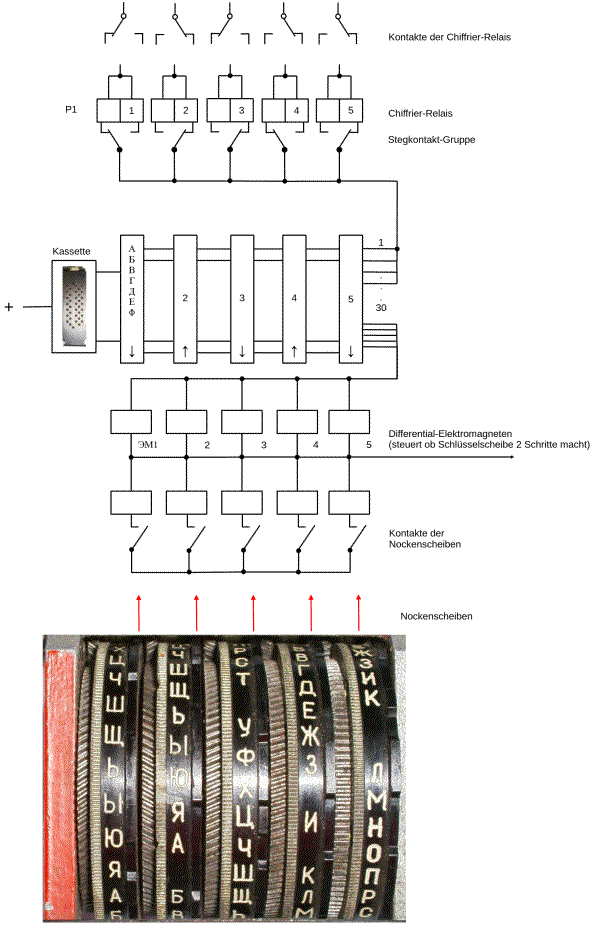

Abb.: Schema des Chiffrators TC 29

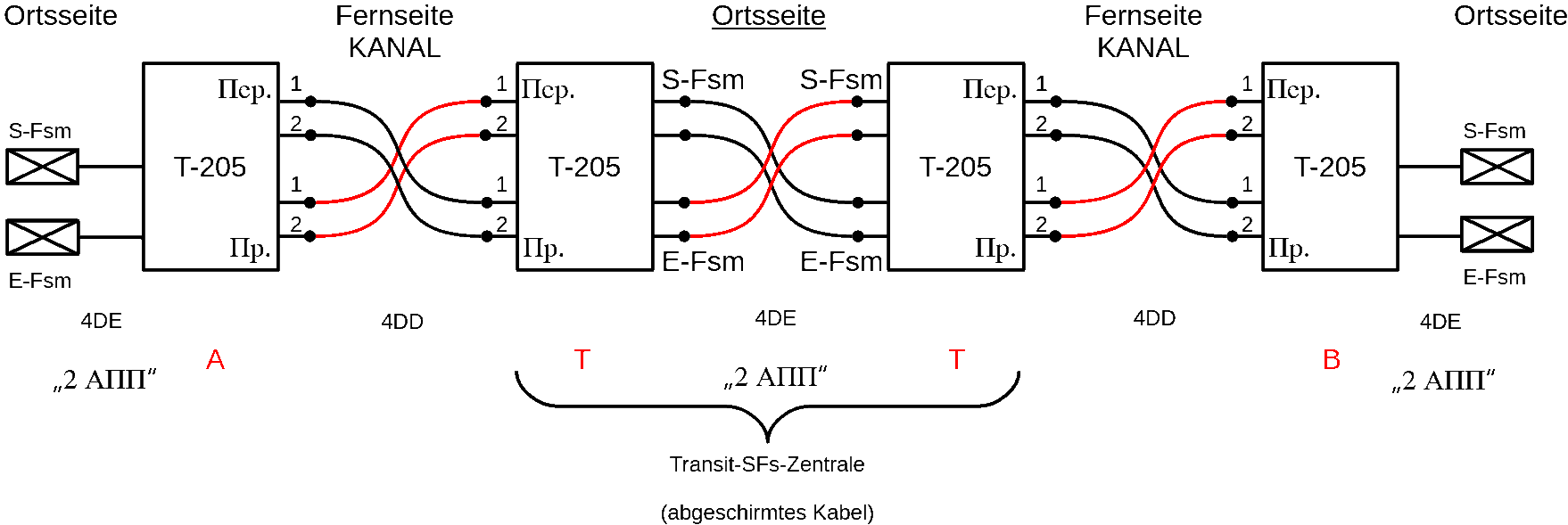

Abb.: Schema der Transitschaltung
Bei der Arbeit über Funk werden die Buchsen Vibrator
miteinander verbunden. Am Gerät B
Д14 und Д15 in
Stellung cпap paб
schalten und Röhre Rö5 ziehen.
Das Gerät A
steuert das Gerät B
, damit können über
eine Funkrichtung zwei Fs Verbindung realisiert werden.
(Absolute Synchronität der Geräte muß gewährleistet sein)

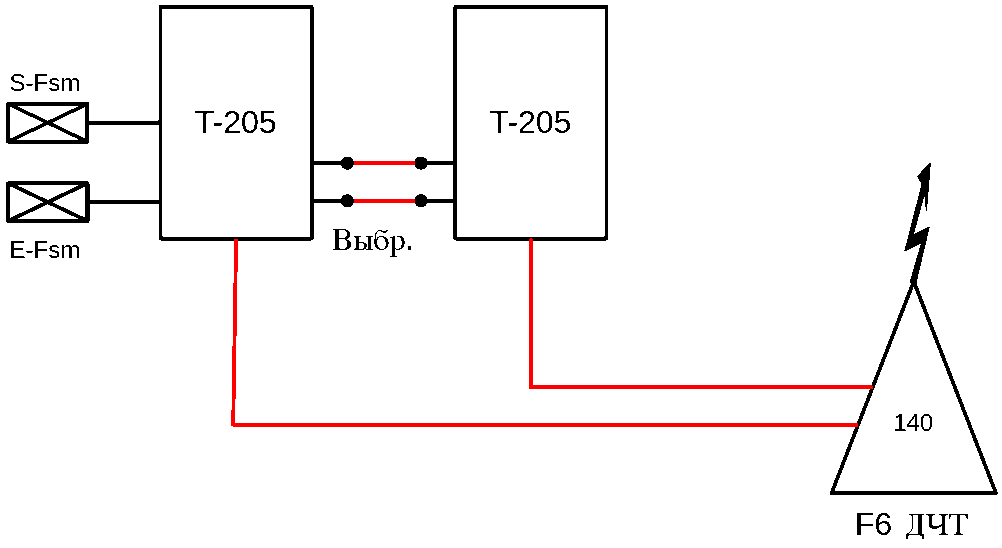

Abb.: Schaltung zweier T-205 an eine Funkrichtung.

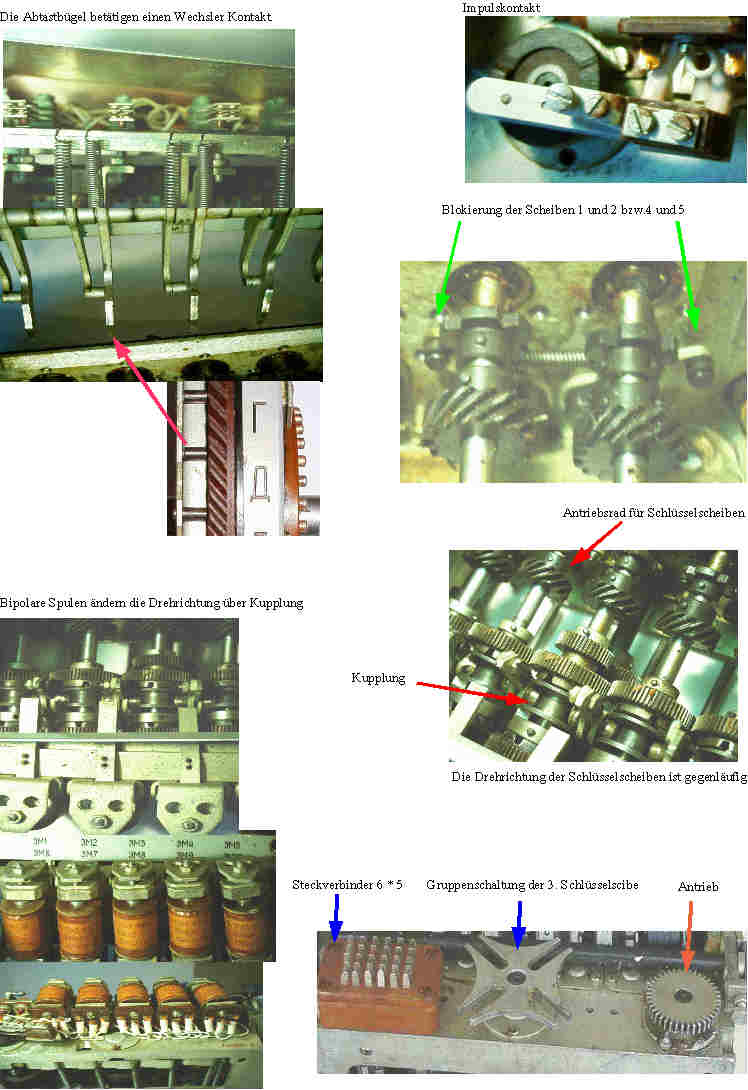

Besonderheiten des Chiffrators TC 29
Am Modul TC 29 ermittlte Verdrahtung.

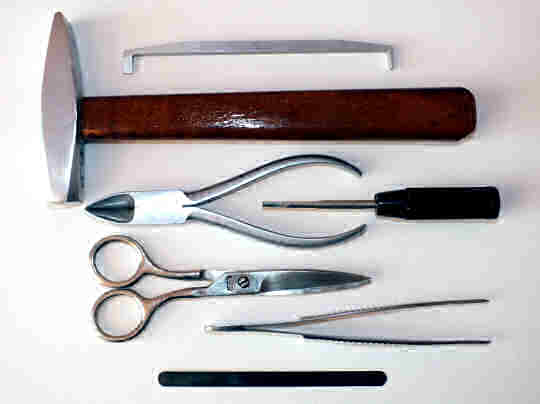

Abb.: Werkzeug das im Zusammenhang mit der T-205 verwendet wurde. Sammler BRJ

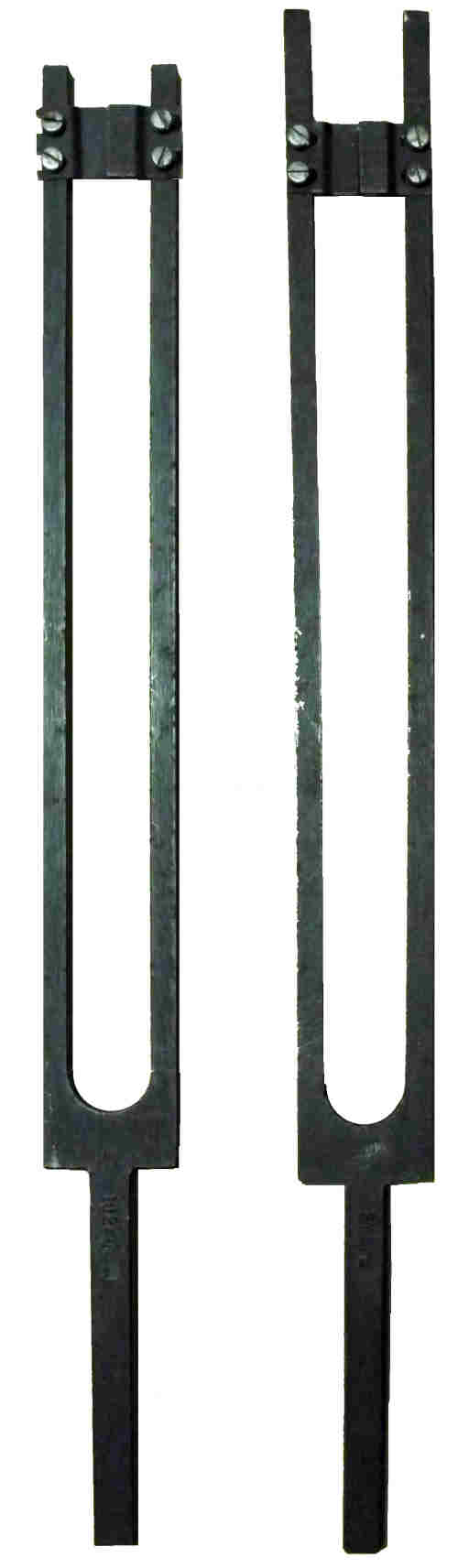

Stimmgabel; Sammler*153
von links nach rechts: 102 und 91,9 Hz für 50 und 45 Baud.
