Ansicht der T-352 / T-353 DUDEK
BArch*16, *41, *56, *62, *77, *96, *159, *196, *293, *624, *625, *626, *664, … , *674
Technische Daten
Daten/GerätT-352 (TgS-1)T-353 (TgS-1M)
Telegrafiegeschwindigkeit50 oder 75 Baud
Fernschreibmaschine Linienspannung60 … 70 V
Linienstrom40 mA
Linienausgang Ri200 ± 15%200 ± 10%
Einfachstrom Linie20 … 60 mA20 ±5 mA … 60 mA
Teilnehmerschaltung2 Draht Einfachstrom
Betriebstemperatur0° … +35 °C+5° … +35 °C
Netzspannungen110V~, 127V~, 220V~
240 V~ +10%237 V ~ +10%
-10% -15%
Netzfrequenz50 Hz ± 3 Hz
Leistungsaufnahme65 VA35 VA
Größe540x260x400 mm500x250x390 mm
Gewicht35 kp32 kp

Abb.: Gehäuse der TgS-1M und Schlüssel

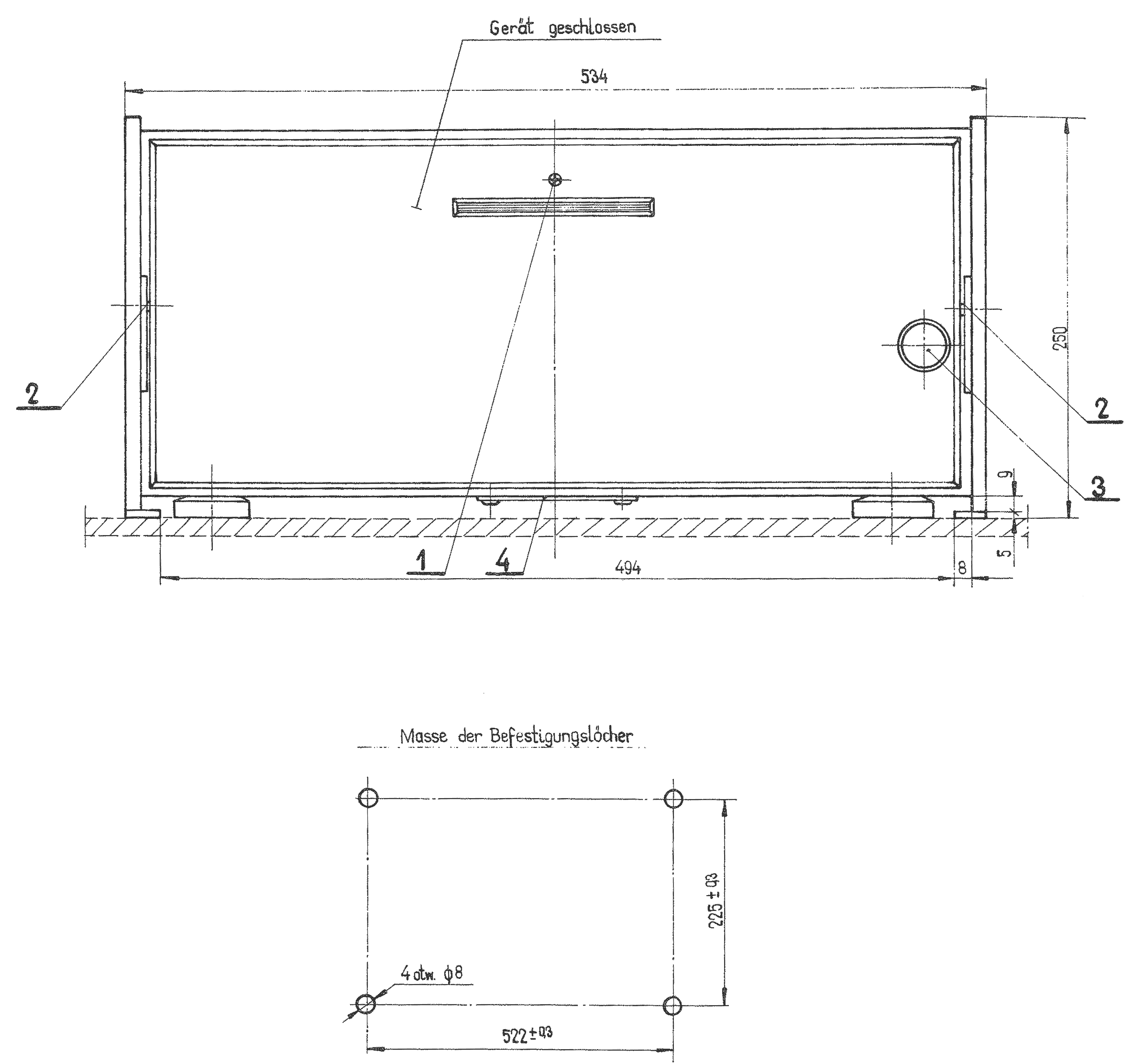

geschlossenes Gehäse, Zeichnung

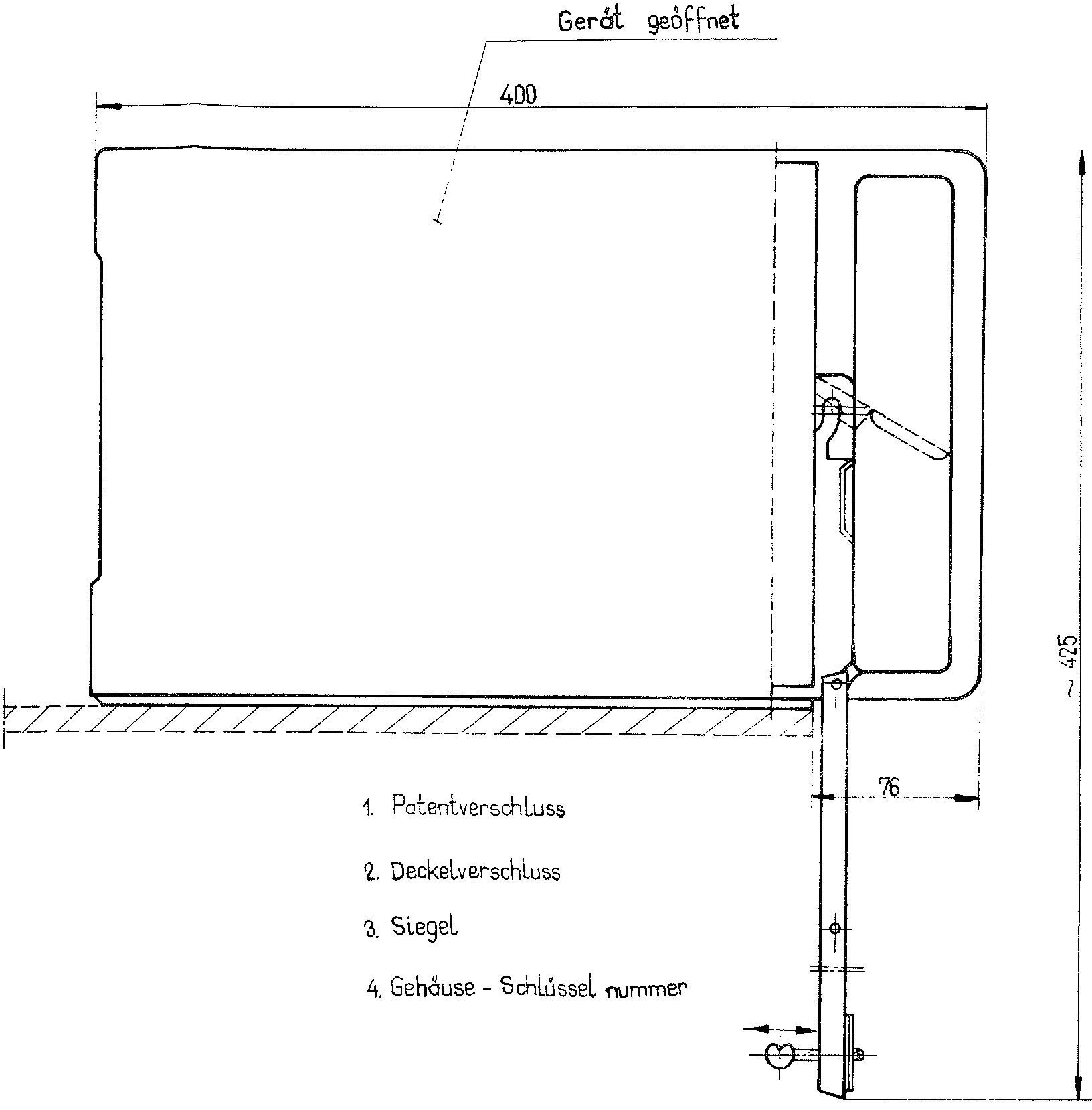

Seitenansicht, Zeichnung

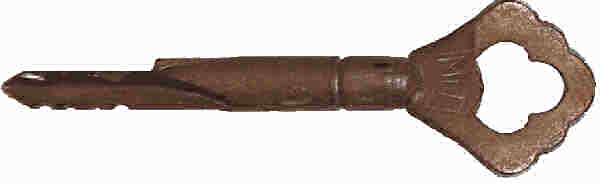

Schlüssel
Abb.: Vorderansicht der TgS-1M

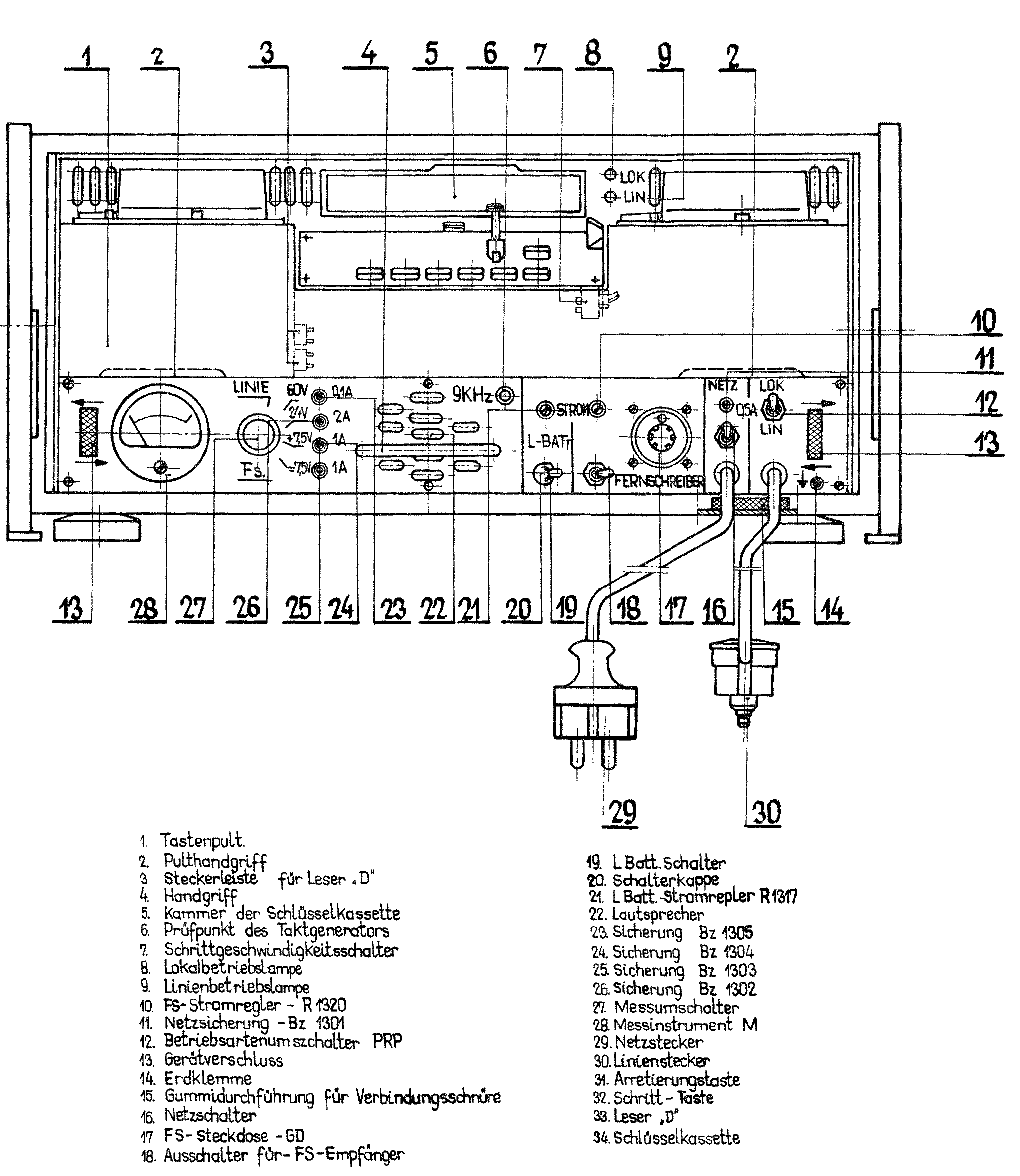

TgS-1M Zeichnung, Vorderansicht

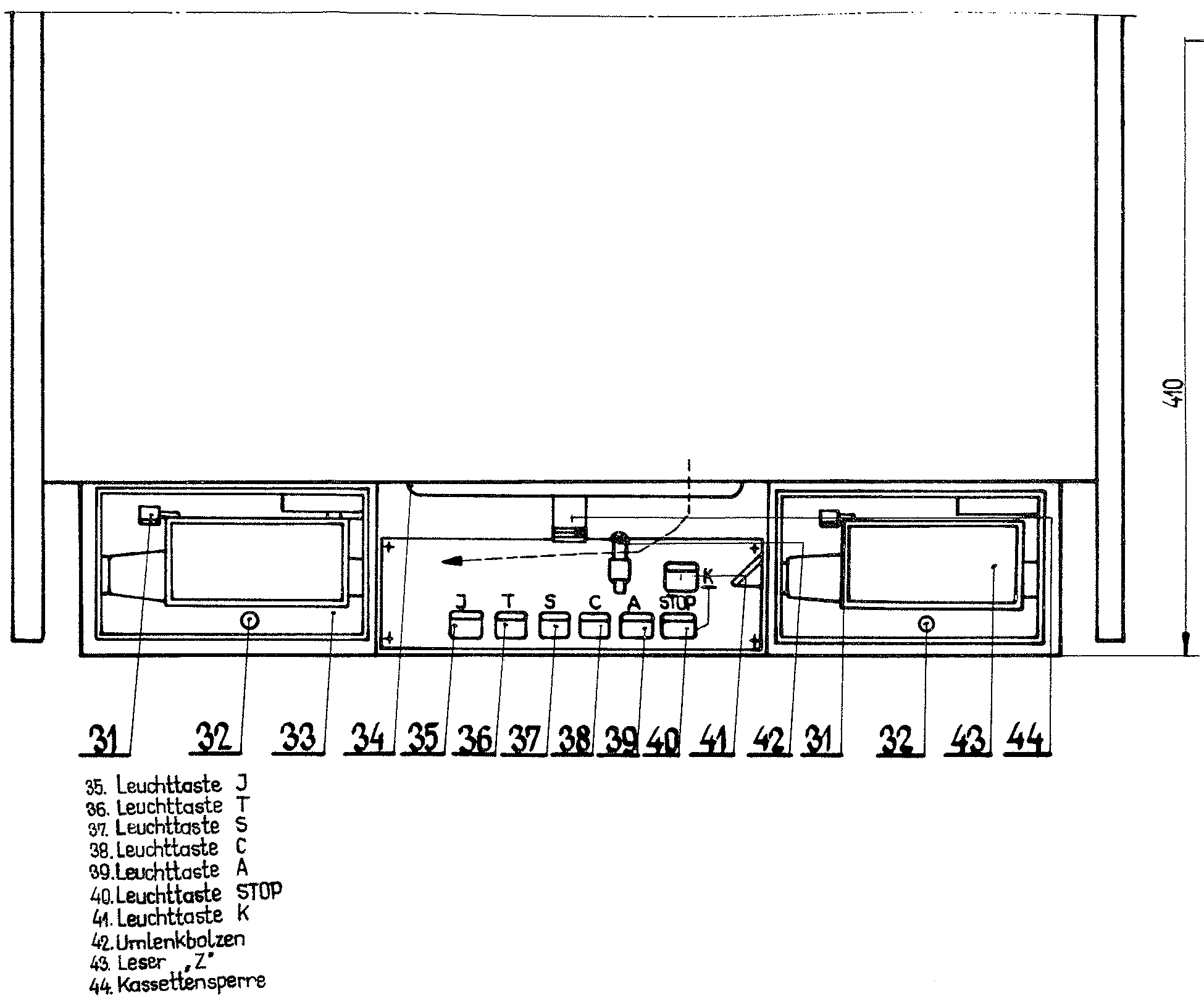

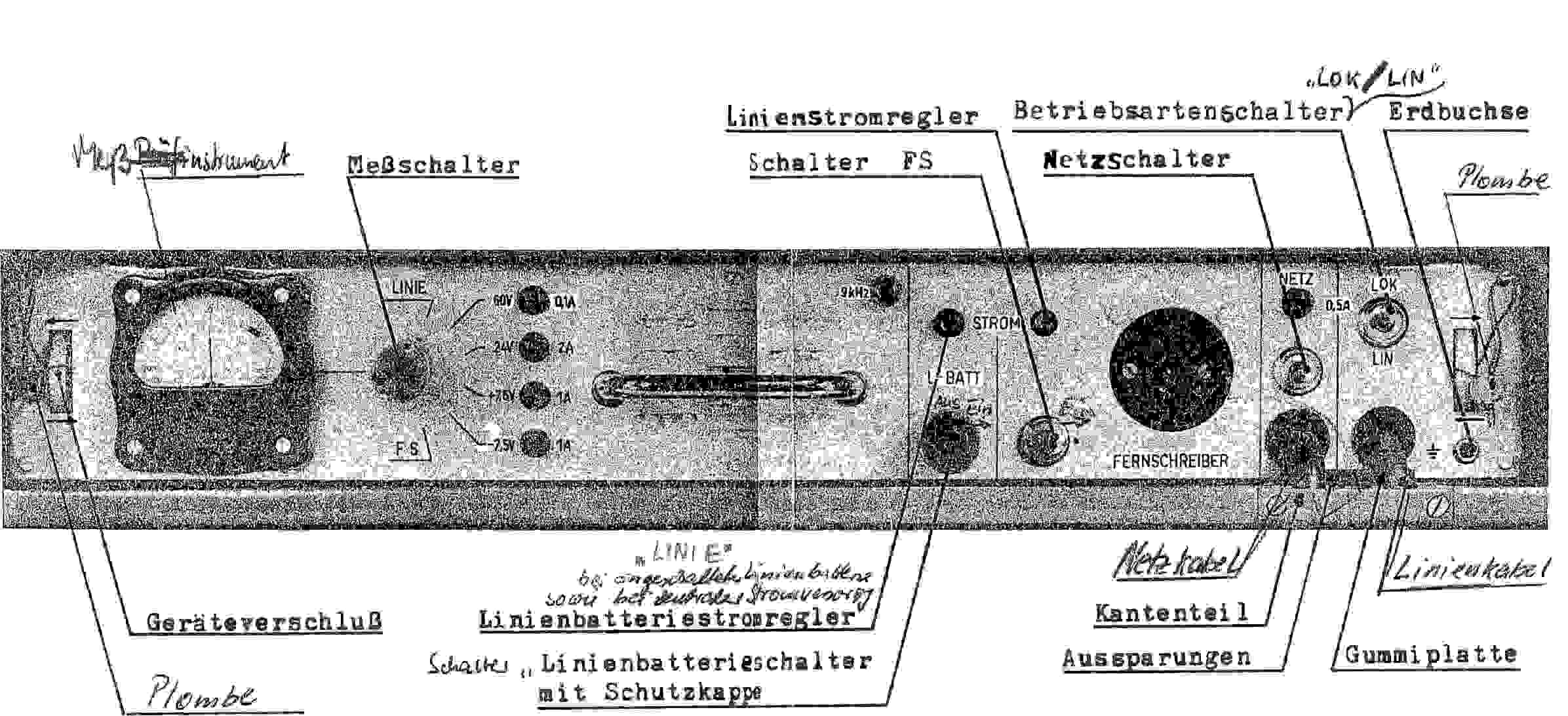

Abb.: Vorderansicht der oberen Bedienelemente TgS-1M
TgS-1M Zeichnung, Ansicht Bedienelemente

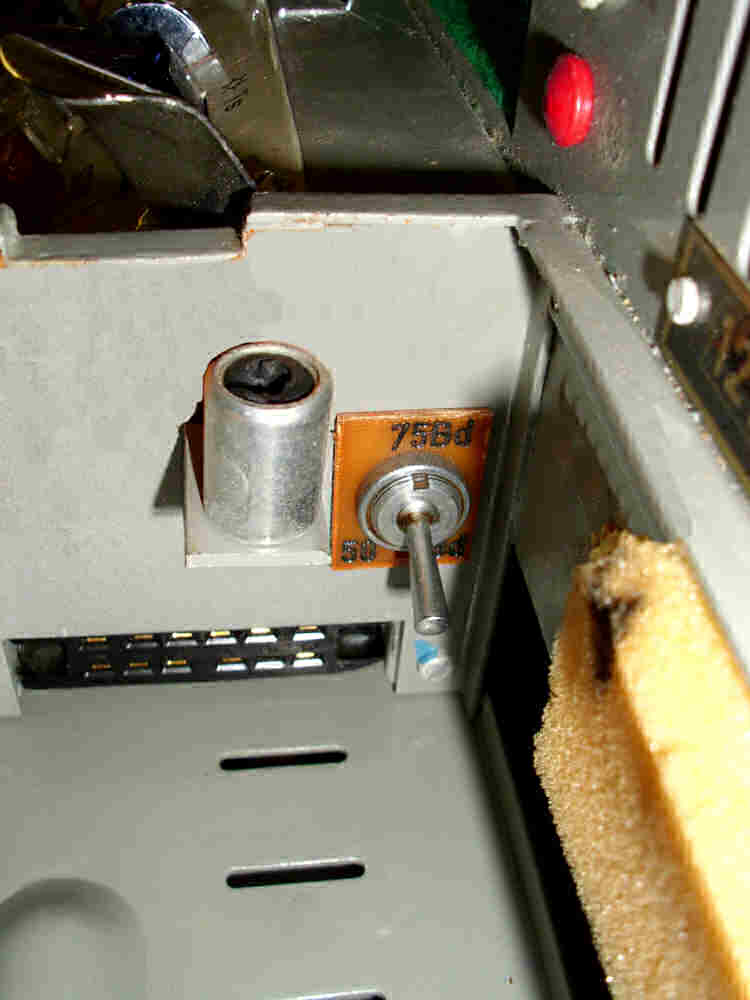

TgS-1M, Innenansicht Umschalter 50 - 75 Baud
Abb.: Umschalter, unter dem Lochstreifenleser 2 in der TgS-1M, Foto: NVA Ausstellung Harnekop

Innenansicht der TgS-1M

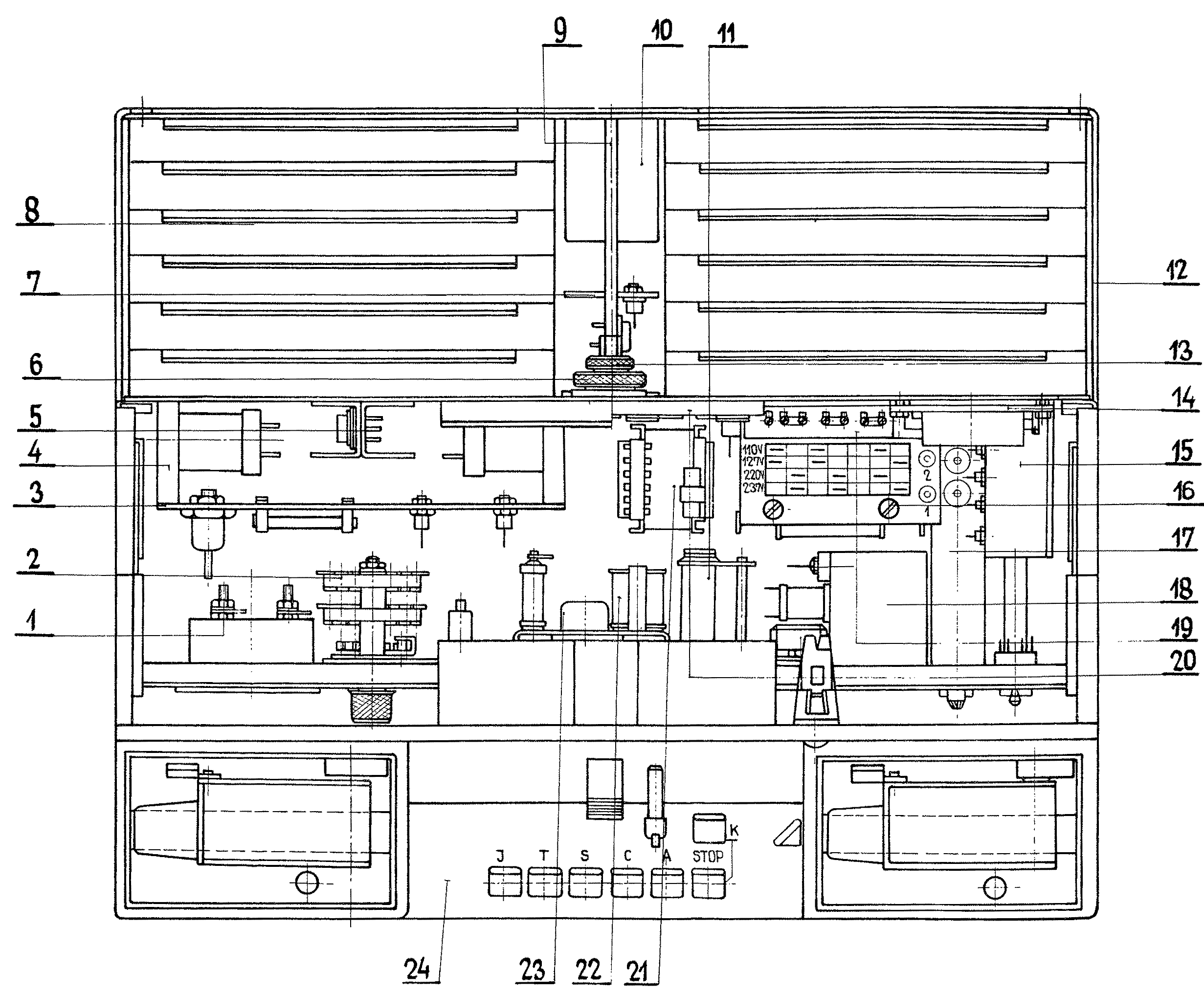

TgS-1M Zeichnung, Innenansicht
Liste der Elemente der Innenansicht

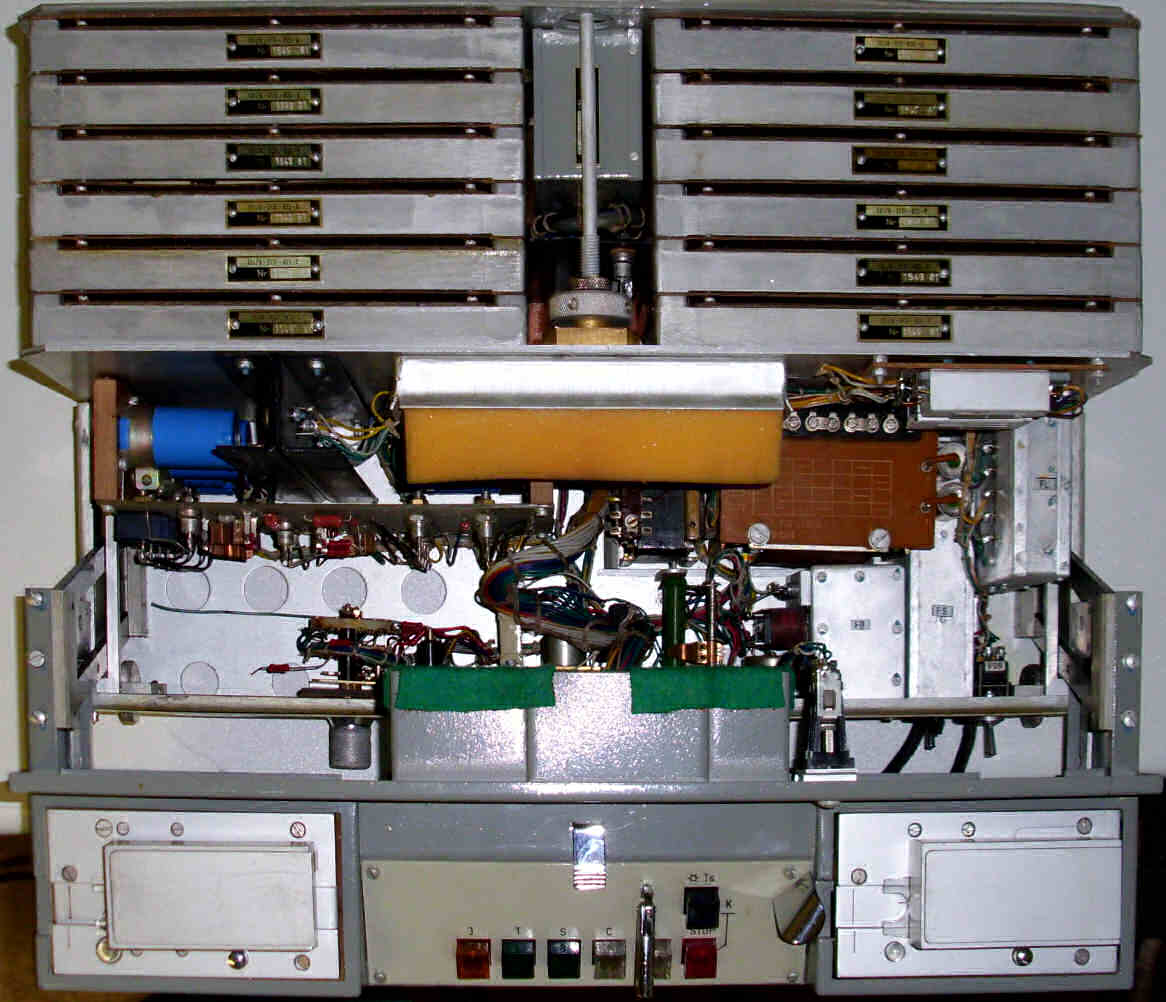

TgS-1M Innenansicht Foto

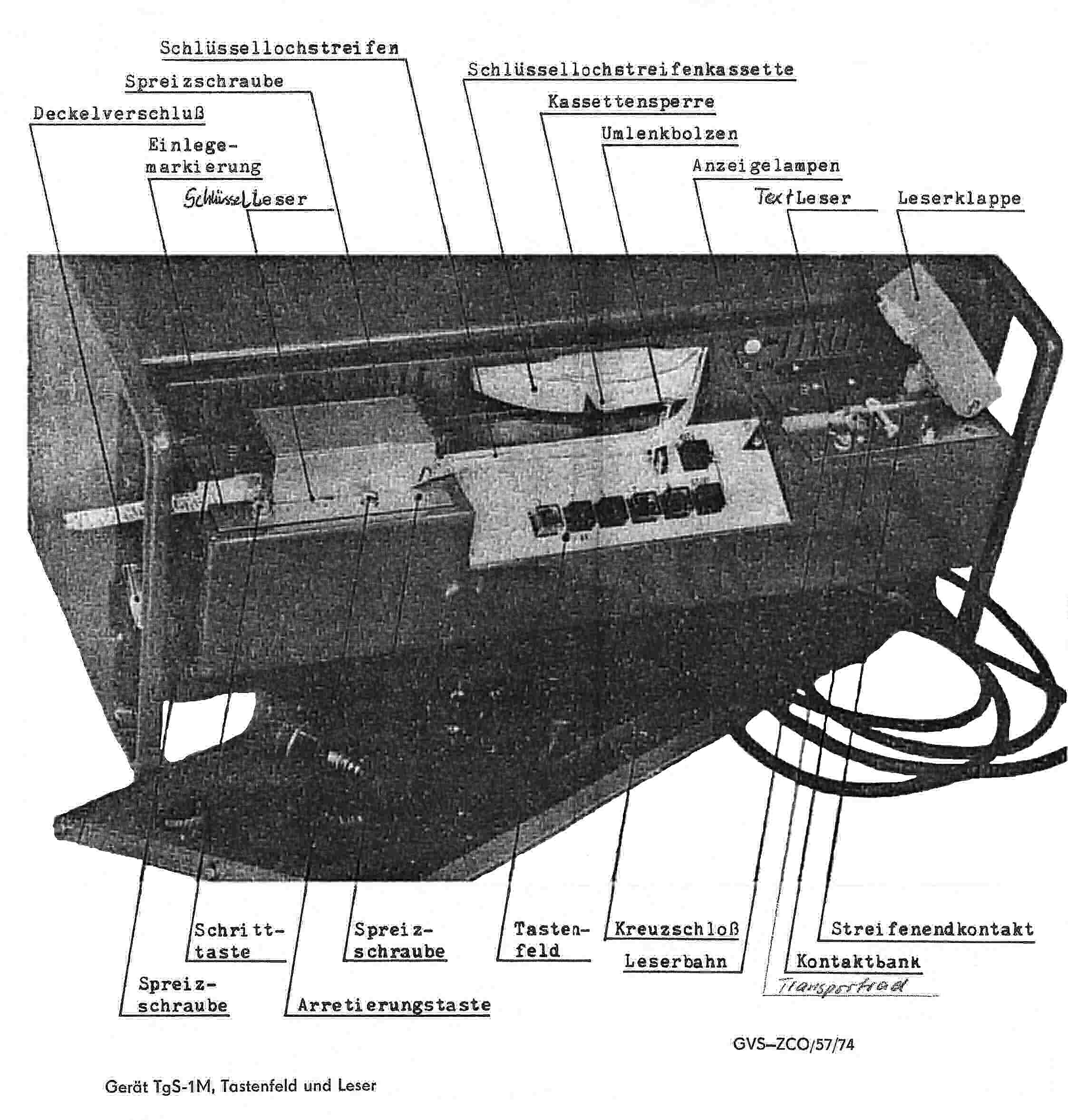

Abb.: T-353 DUDEK / TgS-1M, Foto NVA Ausstellung Harnekop
Foto DUDEK TgS-1M
TgS-1M Foto, untere Bedienelemente

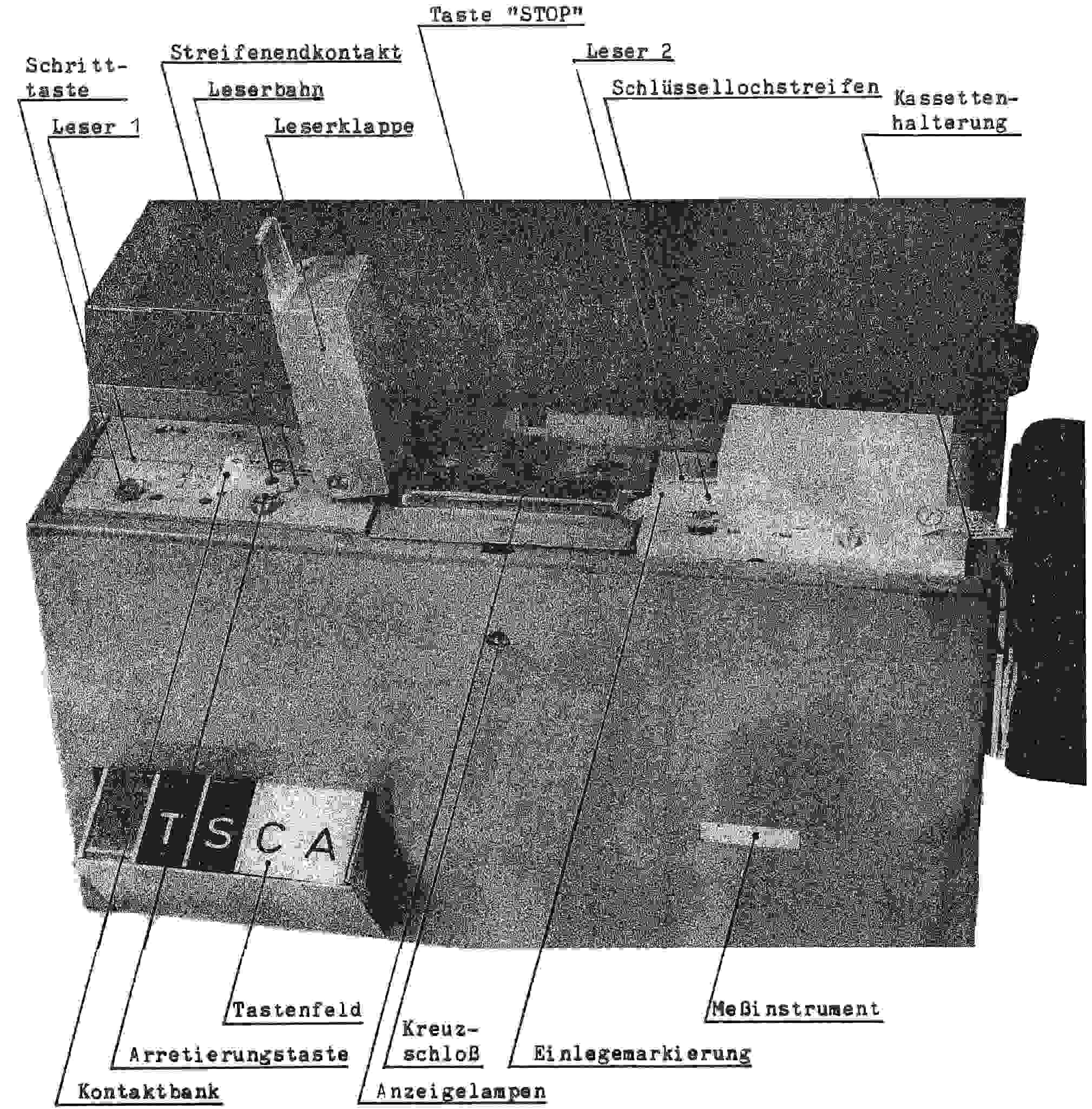

Abb.: T-352 DUDEK / TgS-1S
TgS-1S Foto, Bedienelemente

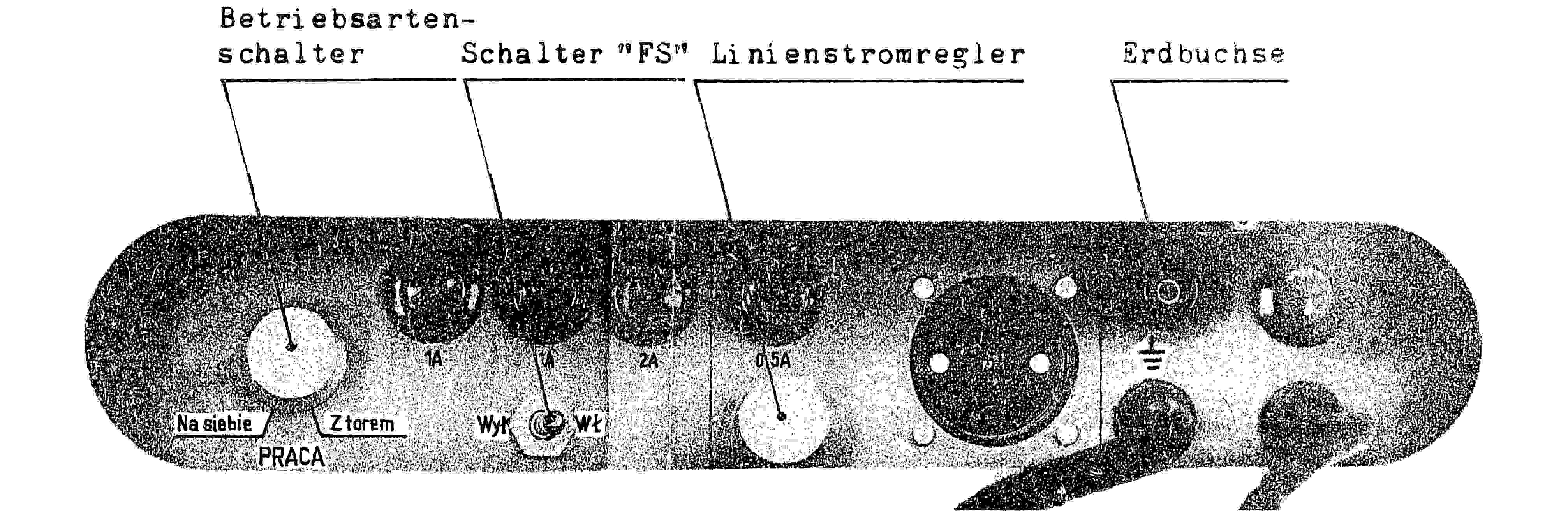

TgS-1S Foto, untere Bedienelemente

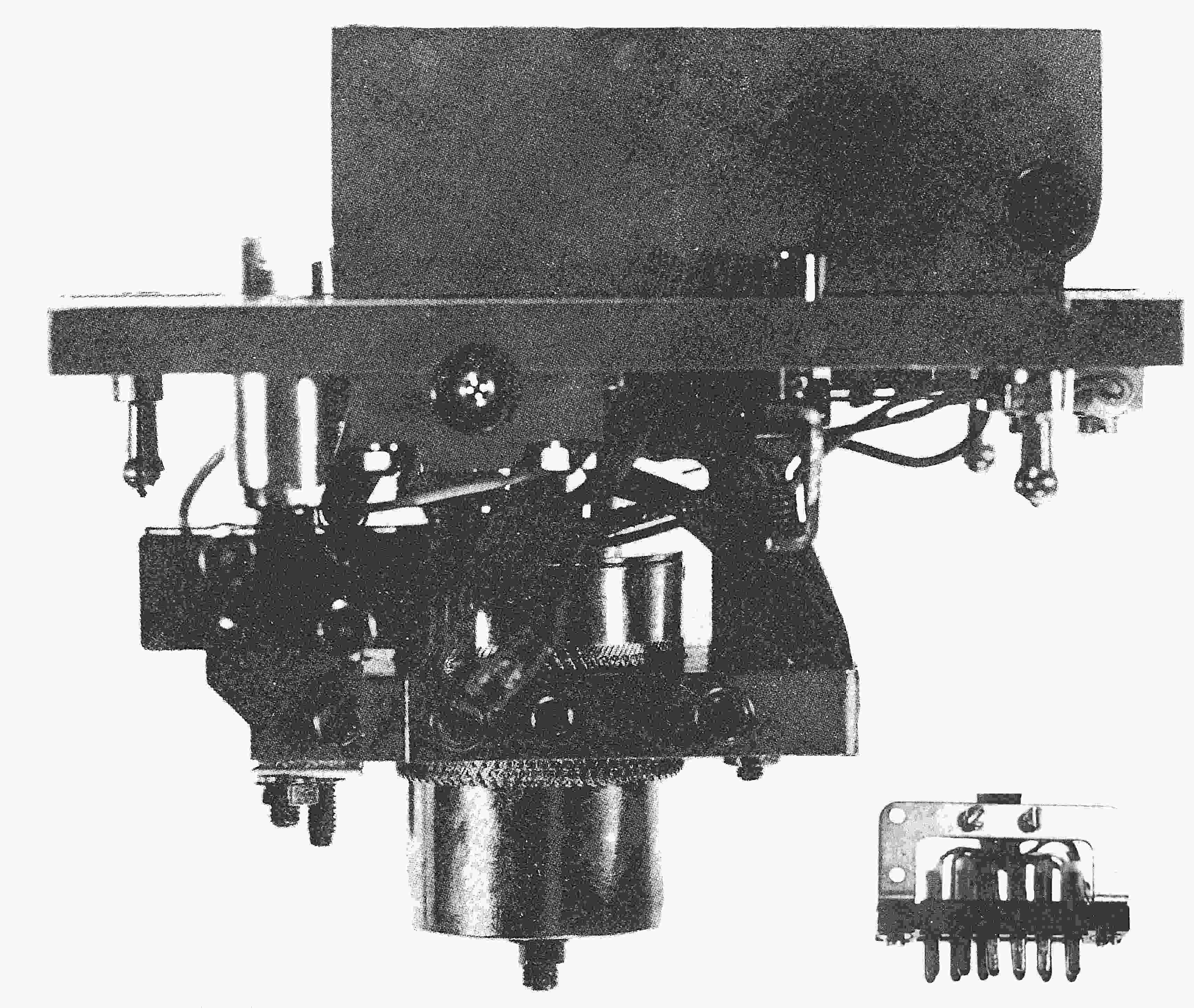

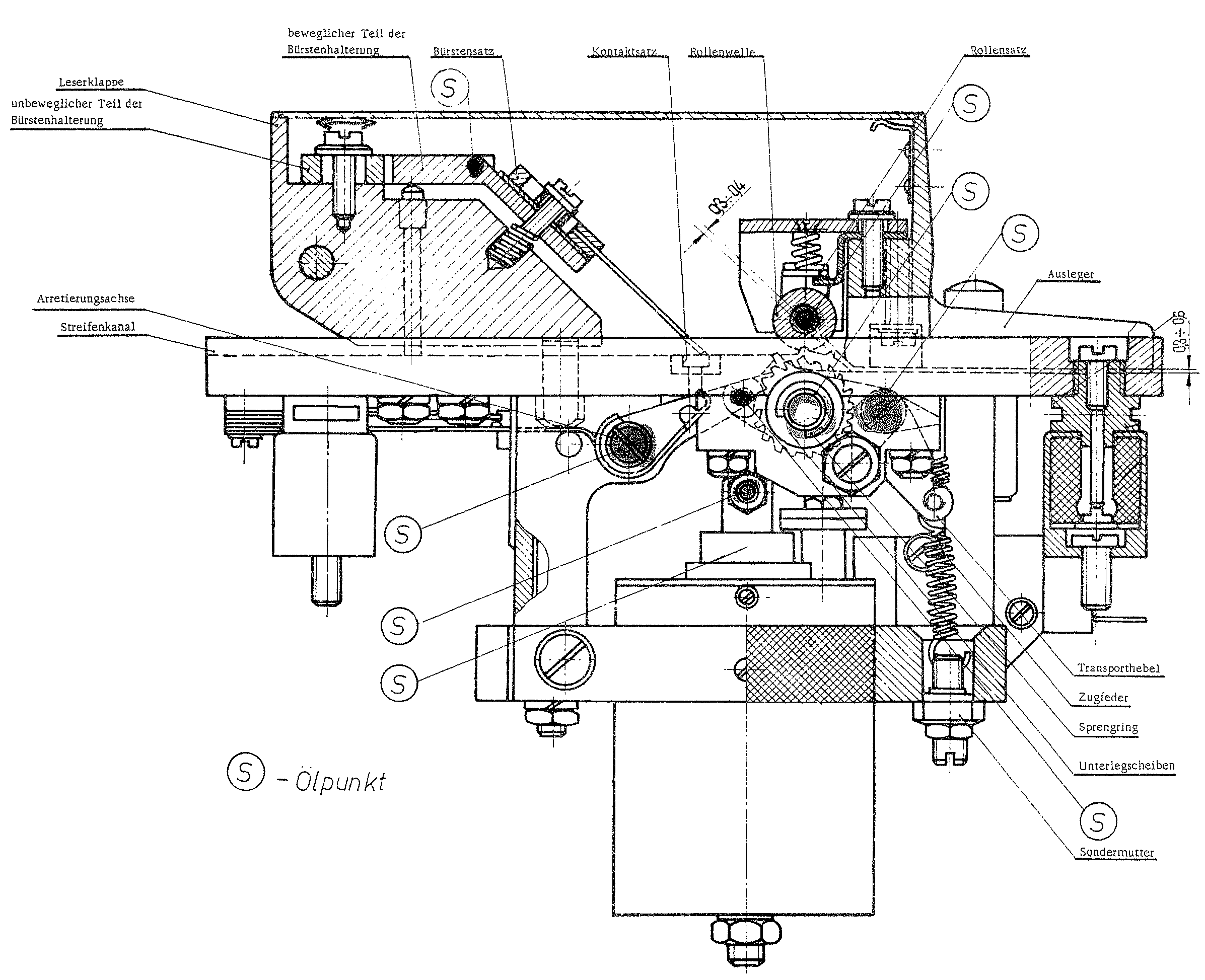

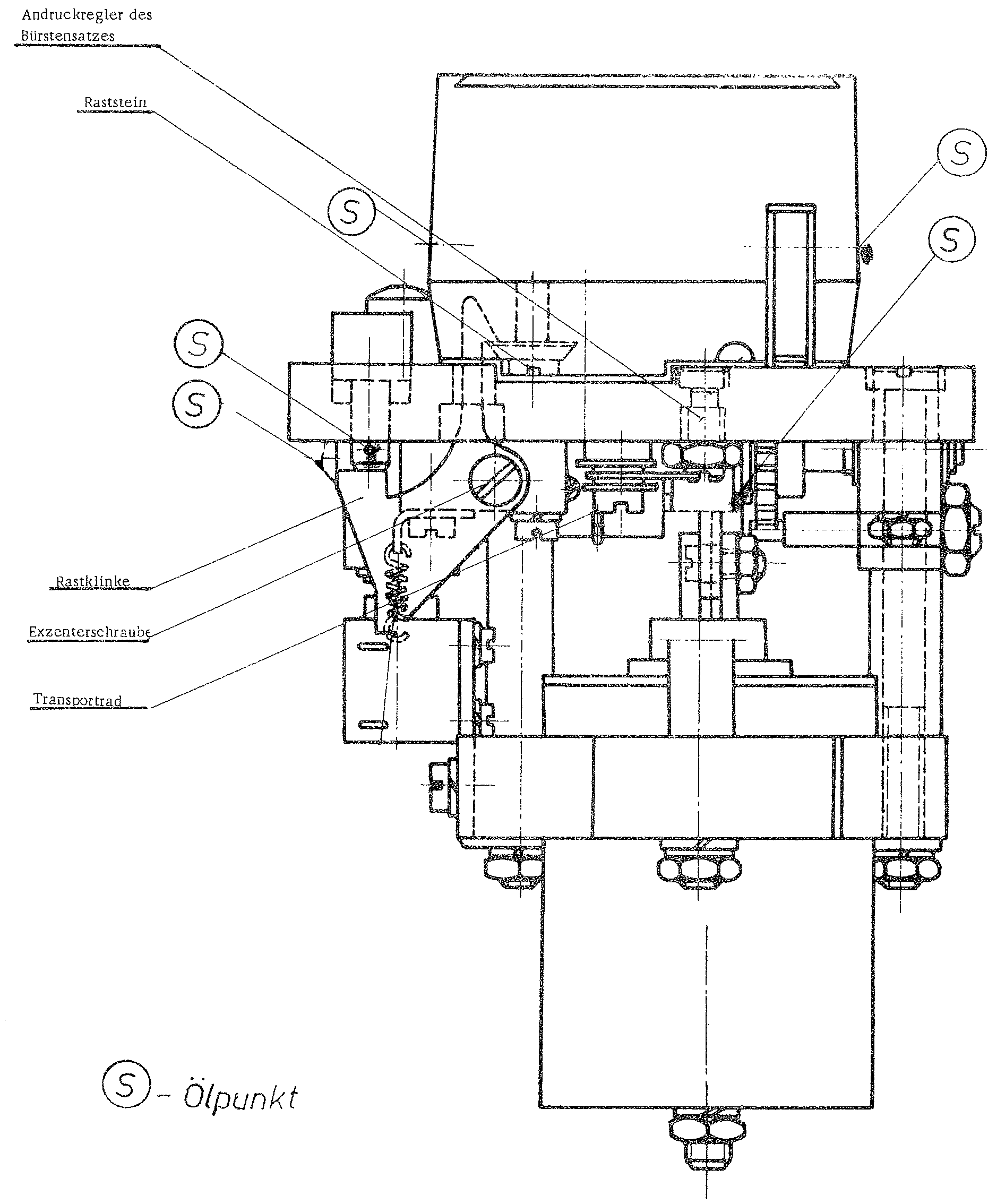

Abb.: Lochstreifenleser 1 und 2
RG3 Foto RG3 Vorderansicht
RG3 Seitenansicht
Abb.: Schlüsselkassette 747
Schlüsselkassette 747 DUDEK
