Technisches der T-352 / T-353 DUDEK
BArch*16, *41, *56, *62, *77, *96, *159, *196, *293, *624, *625, *626, *664, …, *674
Übersichtsschaltbild:

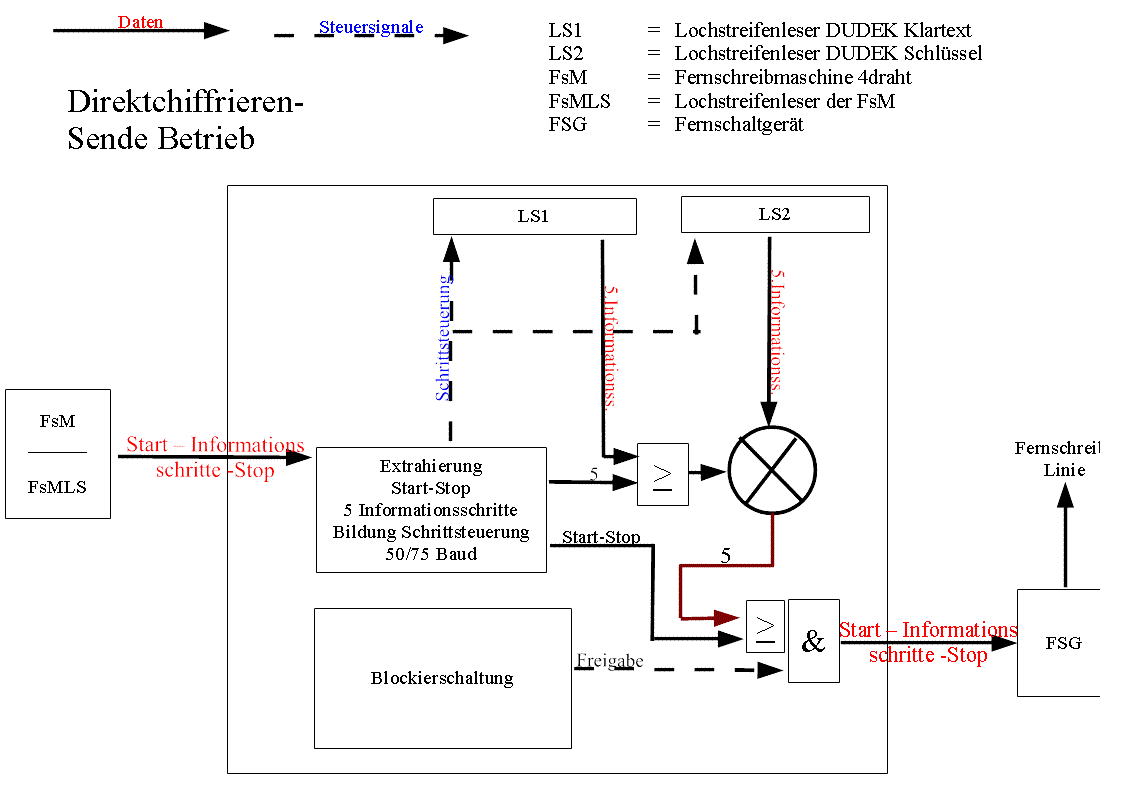

DUDEK T-353 Senden direktchiffrieren

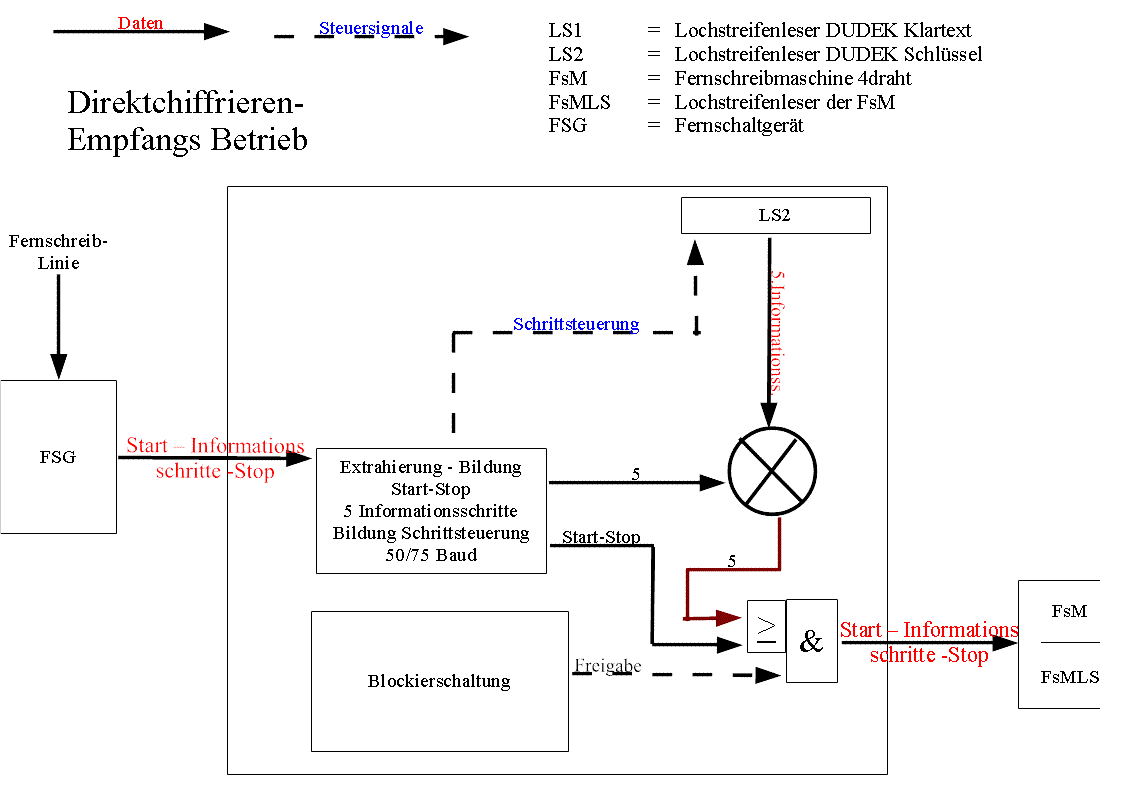

DUDEK T-353 Empfangen direktchiffrieren

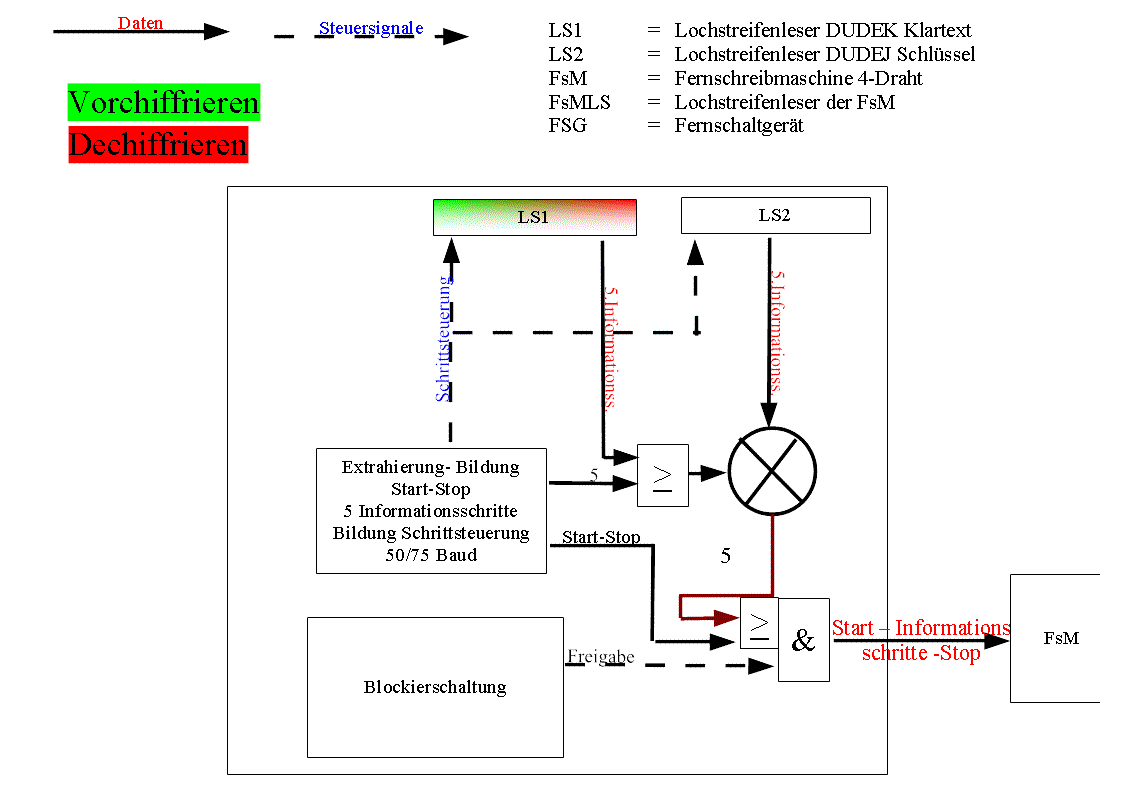

DUDEK T-353 Vor-, Chiffrieren Dechiffrieren

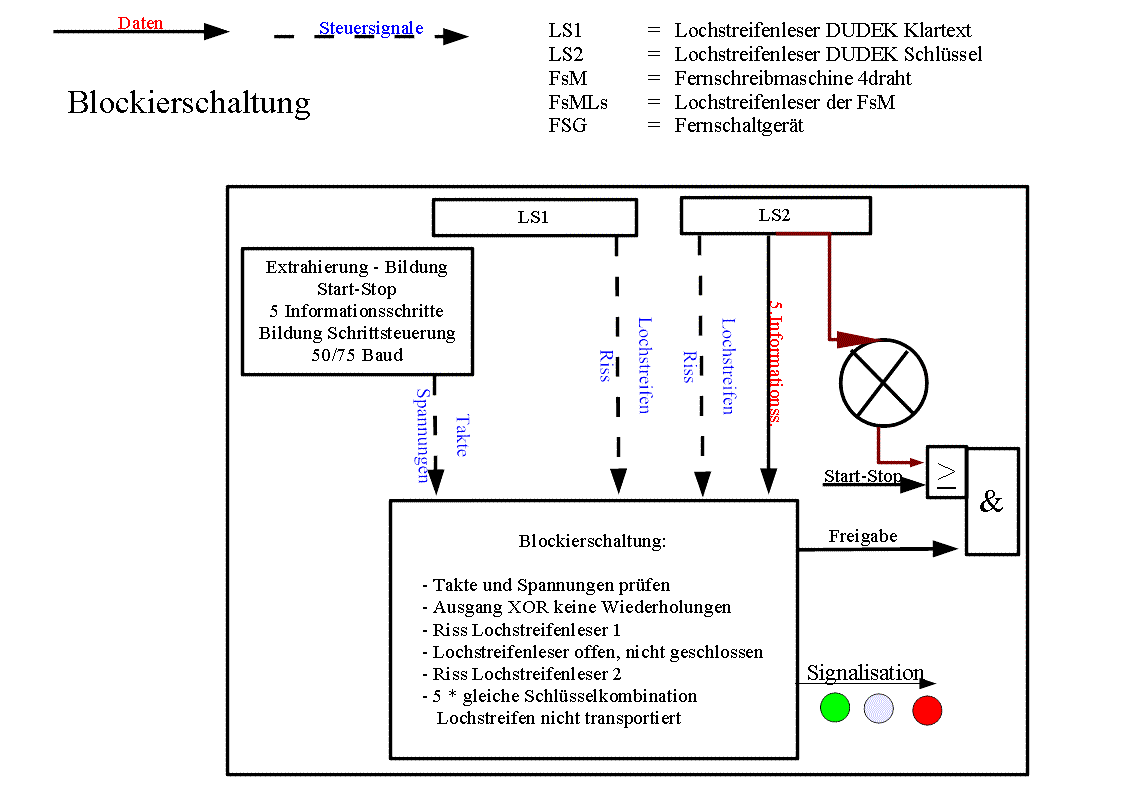

DUDEK T-353 Blockierschaltung

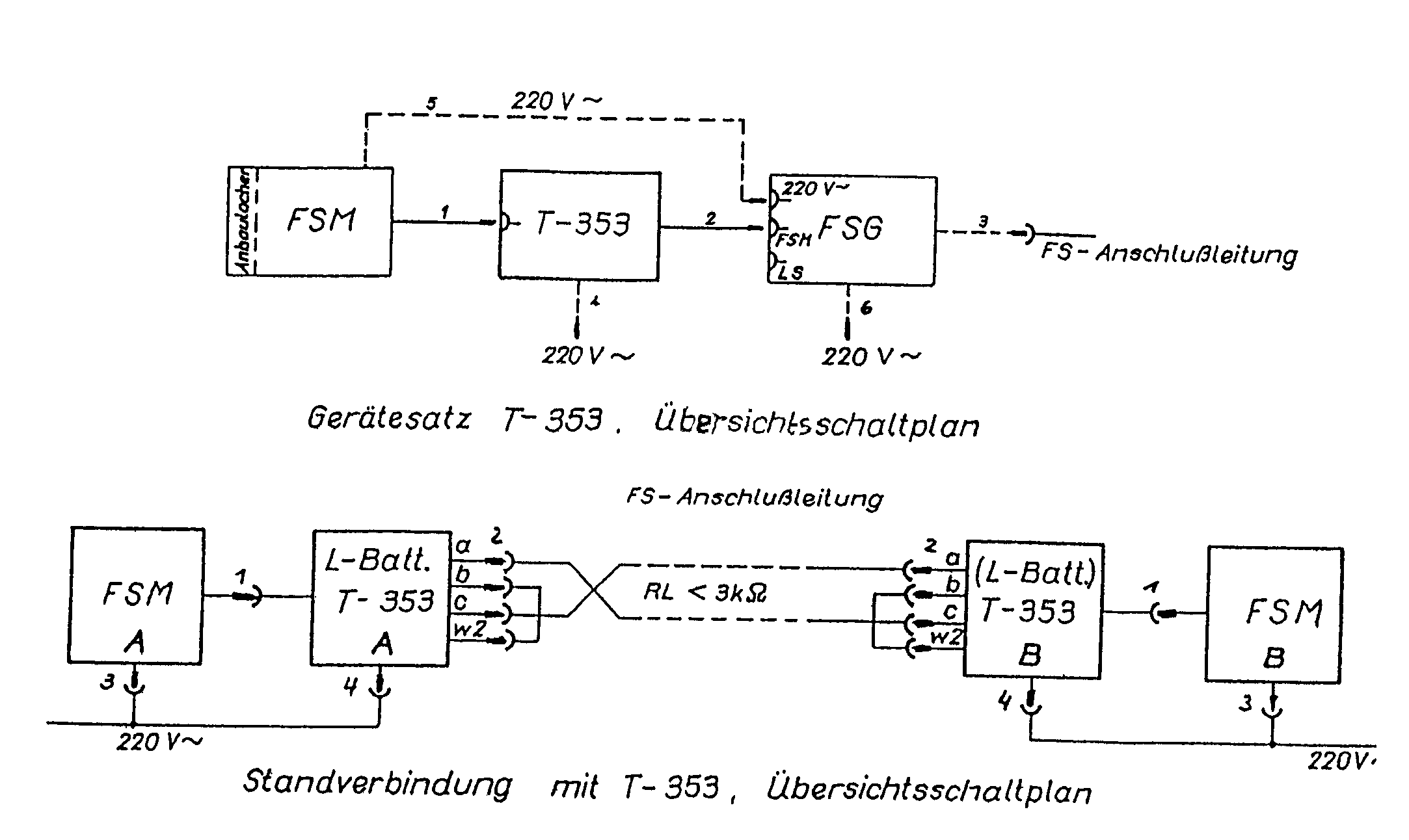

Zusammenschaltung: BArch*16
Anschaltung Wähl- und Standleitung

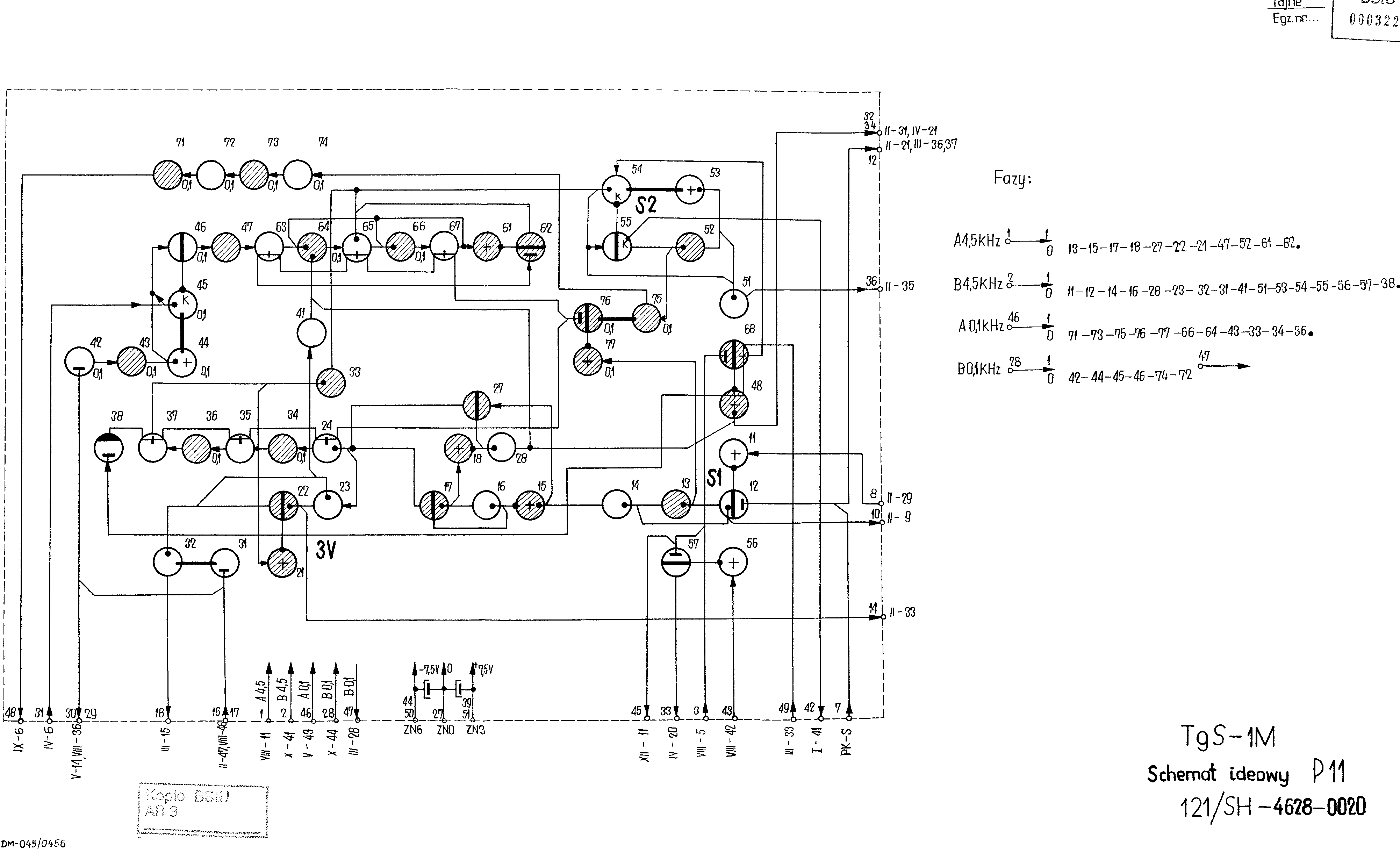

T-353 Auszug
Abb.: Auszug aus T-353 Stromlaufpläne
Platine der T-353, NVA Ausstellung Harnekop

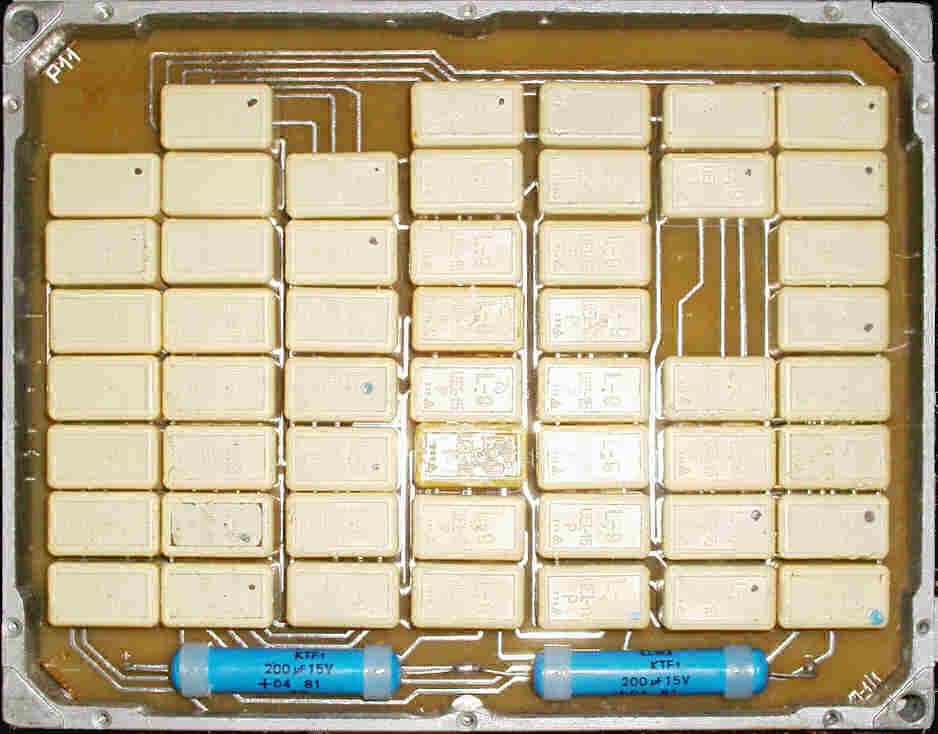

Bestückungsseite

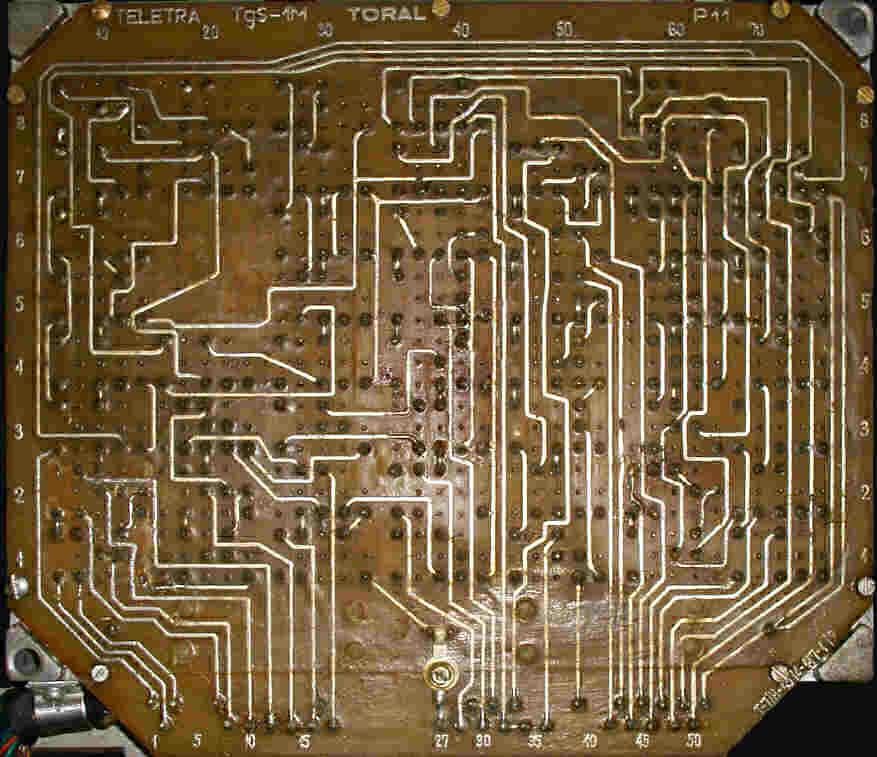

Lötseite
