Mobile Einrichtungen auf denen SAS und Chiffriertechnik in der Volksmarine installiert sind:

mobile Einrichtungen, der Volksmarine und der GBK
- R-142 VM
Boote
Schiffe
Schiff der UdSSR kosmische Nachrichtenverbindung

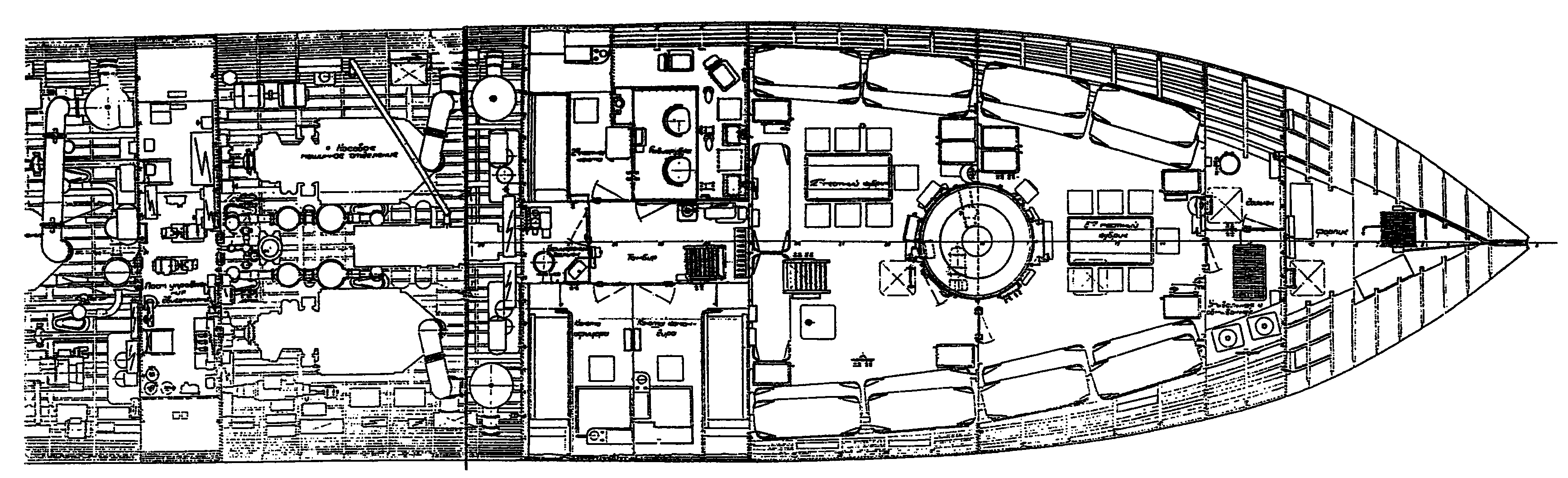

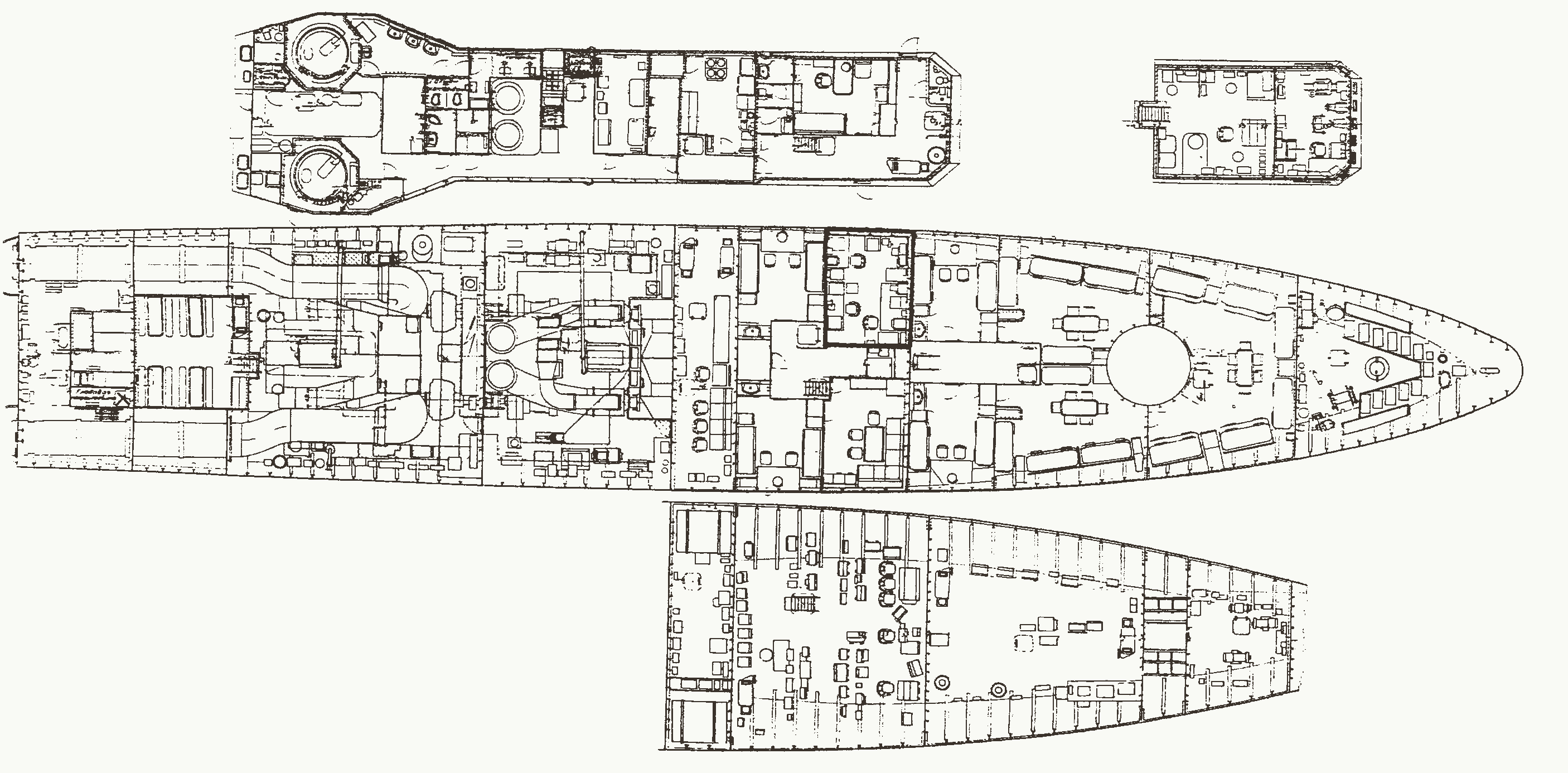

Zeichnungen zu den Booten und Schiffen

Übersichtsschema Volksmarine

BArch*308

1.Flottille

4.Flottille

6.Flottille

6. GBK

UA-Na.

MHG-18

KRR-18

BFEK-18

NR-18

NK-1

NK-4

NK-6

GNK-6

FD-18

KSK-18

S/C-Zug

1.SB

4.SB

1.RTSB

9.TSB

GB-2

1.GSA

RS-18

IB-18

1.MSRA

2.MSRA

1.RSBA

GB-3

2.GSA

VAL-18

WTZ-18

3.MSRA

4.MSRA

1.TSBA

1.UAWSA

2.UAWSA

3.RTSB

RTA-6

GB-4

4.GSA

OHS

Fl.sch

3.UAWSA

4.UAWSA

Stp.Saß

Stp.Wolg.

3.RSBA

1.LB

4.KSSB

3.RTSA

GK-1

TK-See

5.RTSB

1.LSA

2 Ch

TBK

3.LSA

2 Ch

5.RSBA

2 Ch

5.RTSBA

4.VSA

S61

7.RSB

Technik des NR-18		Technik der 1.FL		Technik der 4.FL		Technik der 6.FL		Technik der 6.GBK
SAS-Technik	Chiff.-Technik	SAS-Technik	Chiff.-Technik	SAS-Technik	Chiff.-Technik	SAS-Technik	Chiff.-Technik	SAS-Technik	Chiff.-Technik
T-217 M	M-105 N	T-217 M	M-105 N	T-217 M	M-105 N	T-217 M	M-105 N	T-217 M	M-105 N
T-617-1	M-125 MN	T-617-1	M-125 MN	T-617-1	M-125 MN	T-617-1	M-125 MN	T-617-1	M-125 MN
T-612	M-125 3MN	T-612	M-125 3MN	T-612	M-125 3MN	T-612	M-125 3MN	T-612	M-125 3MN
R-754 M	T-310/50	R-754 M	T-310/50	R-754 M	T-310/50	R-754 M	T-310/50	R-754 M	T-310/50
T-206 MT	T-310/51	T-206 MT	T-310/51	T-206 MT	T-310/51	T-206 MT	T-310/51	T-206 MT	T-310/51
T-207 2M	M-130		M-130		M-130
T-226 D	T-307	T-226 D	T-307	T-226 D		T-226 D		T-226 D

P 244	C-Trupp	P 244 TM	C-Trupp	P 244 TM	C-Trupp	P 244	C-Trupp	P 244	C-Trupp
P 222		P 222 TM		P 222 TM		P 222		P 222

R 142 VM

Vom Generalmajor Paduch genehmigter Gerätesatz R-142 VM, 07.06.1988.

Der Funkgerätesatz R-142 ist entsprechend der Technischen
Veränderung Nr. 03/40/87 mit einem UKW/DM-Funkgerät R-652,
einem SFe-Gerät T-612 und einer zusätzlichen Stromversor-
gung mit einem Benzin-Elektroaggregat 380 V/ 50 Hz Drehstrom
ausgerüstet. Dieses Benzin-Elektroaggregat Typ 3-8316/702-0
wird auf einem Einachsanhänger HL 10.00/10 mitgeführt.
…
Neu installierte Technik: R-625 und T-612.
Bereits vorhandene Technik: T-219.

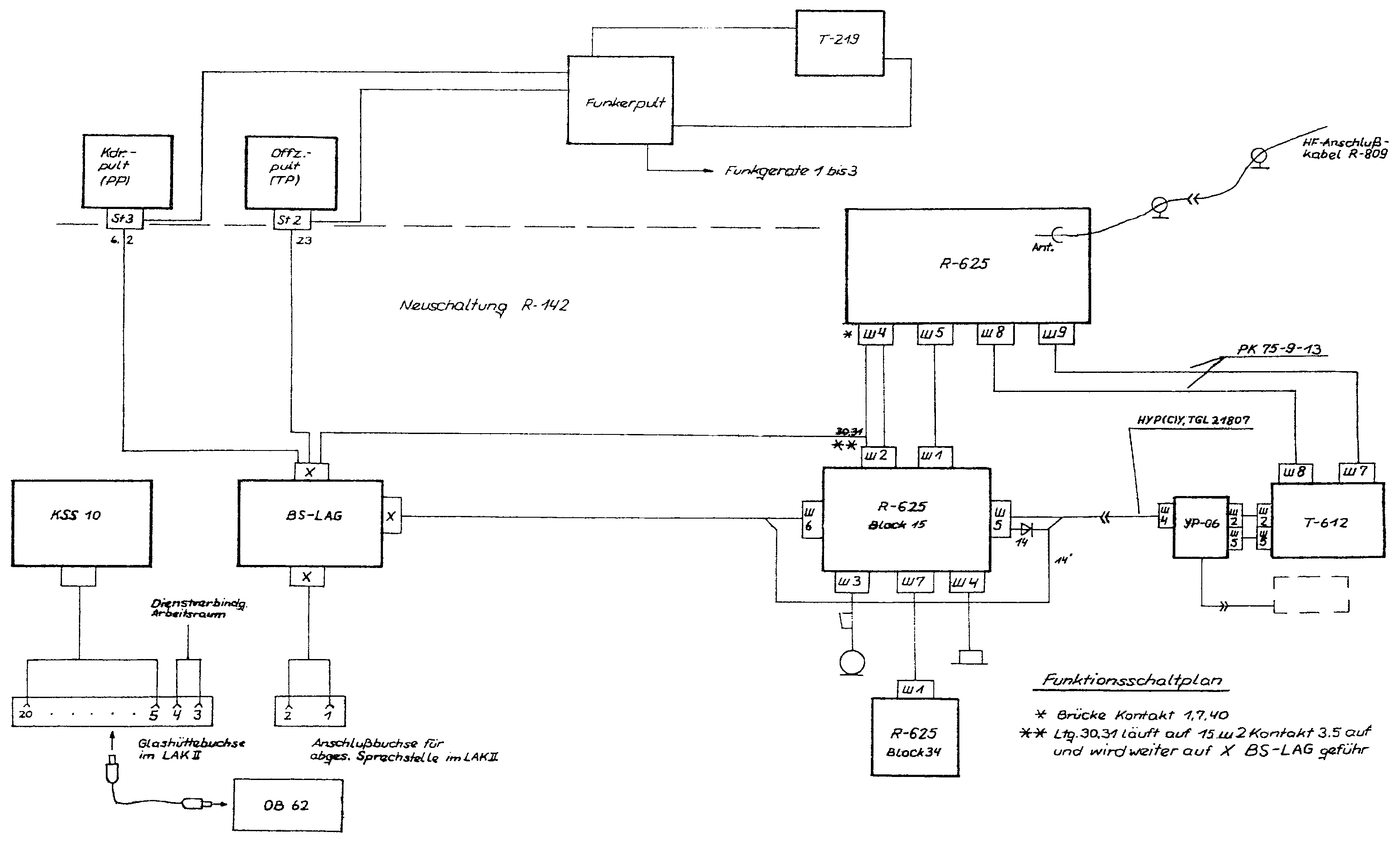

Abb.: Übersichtsplan R-142 VM

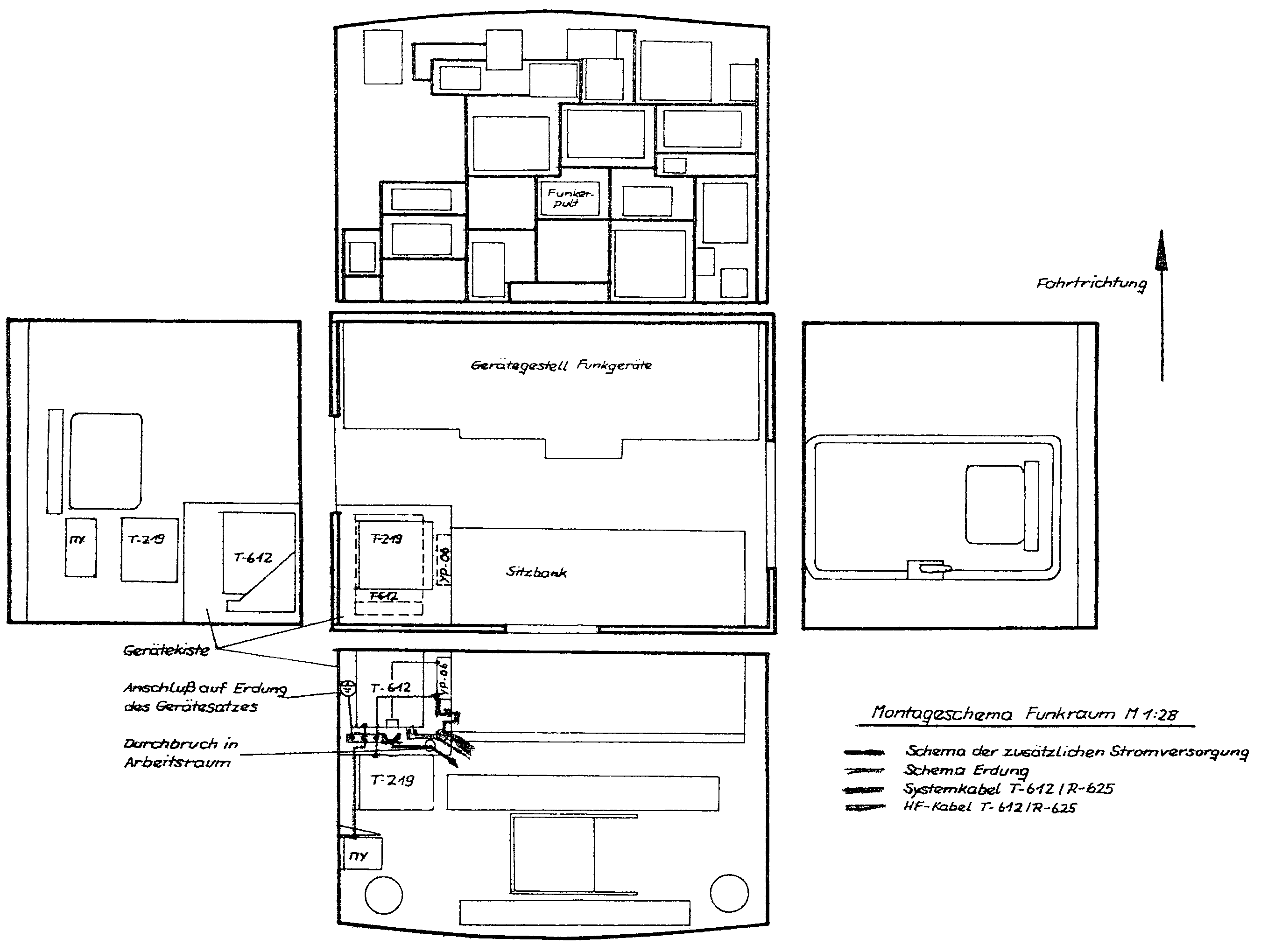

R-142 VM Funkkabine

Abb.: Funkraum R-142 VM

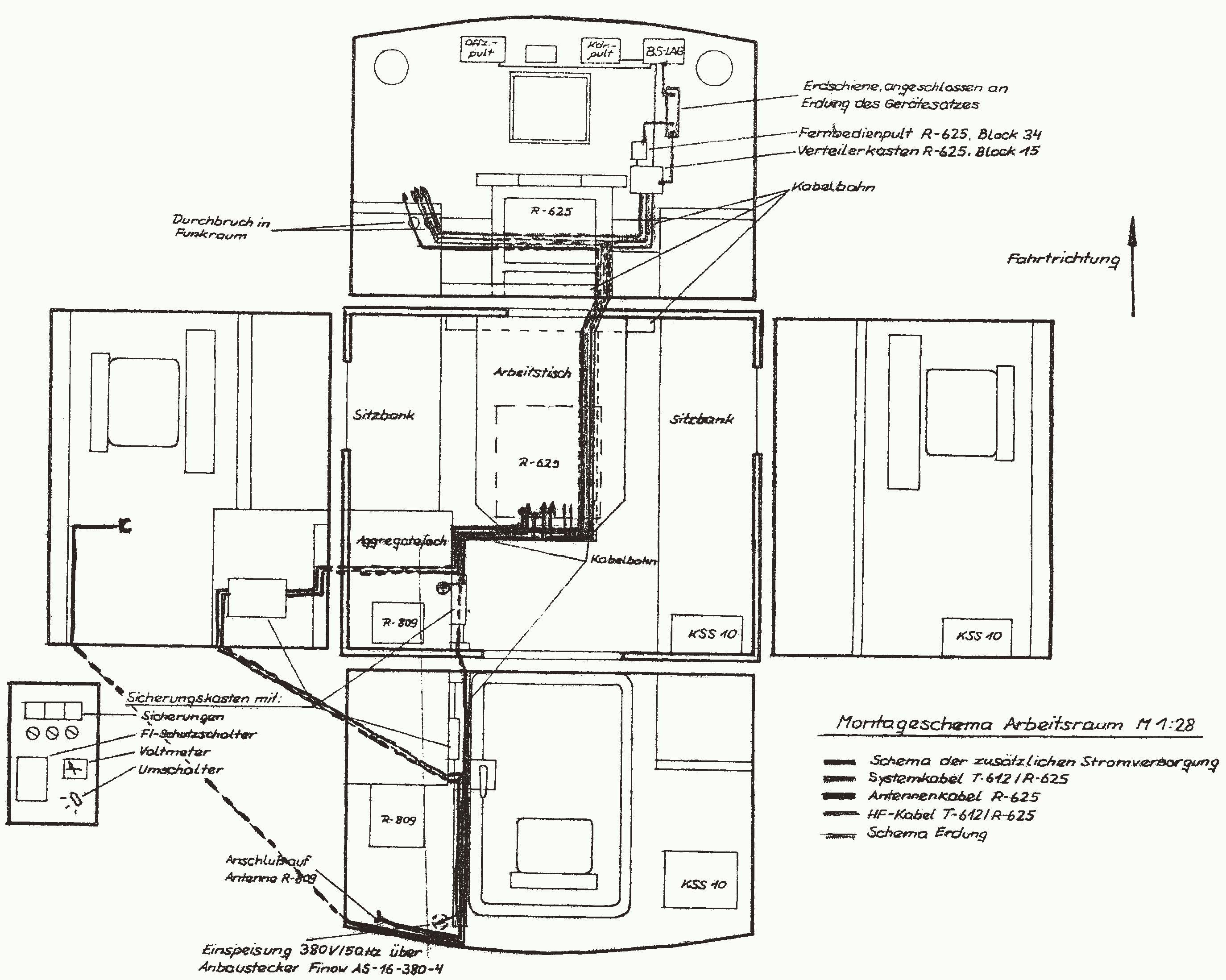

Abb.: Arbeitsraum R-142 VM

Boote der Volksmarine

BArch*288 *289

Die SAS- und Chiffriertechnik ist entsprechend den Forderungen in
den 1970ern, 1980ern modernisiert worden. Hier erfolgt eine Aufzählung
der auf den Booten jemals installierten Technik.

Projekt 151:
Die Chiffrierkabine ist ausgerüstet mit:
M-125 MN
R-754 wird ersetzt durch die T-612, T-617 geplanter Ersatz durch die T-230 1A/1A4.
Ab 1989 wurde für die UdSSR die Chiffrierkabine mit der Chiffrier-
technik BURAN vorbereitet, die Ausstattung mit dem Chiffrierkomplex
BURAN erfolgte durch die UdSSR.

Projekt 602.137 JASMUND:
T-206 3M1, T-612, T-617.

Schiffe der Volksmarine und der DDR Ferien-, Handels- und Hochseeschiffahrt

MS Fliegerkosmonaut Siegmund Jähn:
Code Schiffahrt II, Schlüsselunterlagen, Tagestabelle 41510,
Sprechtafel 41510.

MS Arkona:
T-307/I, Phyton-manuell, Code Schiffahrt, TAPIR, die Sprech-
tafeln nur für die Verbindungen mit der VM der DDR.

Schiff der UdSSR, Kosmische Verbindungen

Projekt	1914	1128
Gerätesatz	Taйфун 2 - TAIFUN-2
Nachrichtengerätesätze kosmische Verbindung	Шtopм - STURM
	Aвpopa-M
	R-790
Empfänger Gerätesätze	R-680	R-697
	R-6822	R-678
	R-683	Boлнa K1 - WOLNA-K1
	R-6917
Sender Gerätesätze	R-631	R-654 1kW
	R-632	R-652 3,5 kW
	R-633
Sender/Empfänger Gerätesätze	R-625	R-619
	R-626	R-625
	R-674	R-405 KB
	R-622
	Peйд Reiid
	R-105
	Пpичaл PRITSCHAL
	R-855
SAS Gerätesätze	T-222	BPTsch T-206
	T-206	Cлух SLUCH T-600
	T-612	RTF T-617
	T-230	T-612
	T-800
	T-601
	T-600

Schiffe und Boote der Volksmarine

BArch*345

Schlepper A 14
Sicherungsschiff U 33
Hilfsschiff A 46
Projekt 60/1
Projekt 65/101, /102
Minensuch- und Räumschiff Projekt 89.1 , 89.2
Landungsschiff Projekt 108
U-Jagdschiff/UAW-Schiff Projekt 133
Vermessungsschiff Projekt 137
Raketenschnellboot (RS) Projekt 205
Torpedoschnellboot (TS) Projekt 206
Vermessungsschiff/Versorgungsschiff Projekt 602
Küstenschutzschiff (KSS) Projekt 1159
kleines Raketenschiff Projekt 1241, RÄ
Tanker 1500 C 42
Vermessungsschiff Projekt 65201, 65202

Minensuch- und Räumschiff Projekt 89.1 und 89.2

Auf dem Projekt 89.1 und 89.2 Minensuch- und Räumschiffen ist
eine Installation der T-612 aus Platzgründen nicht möglich.

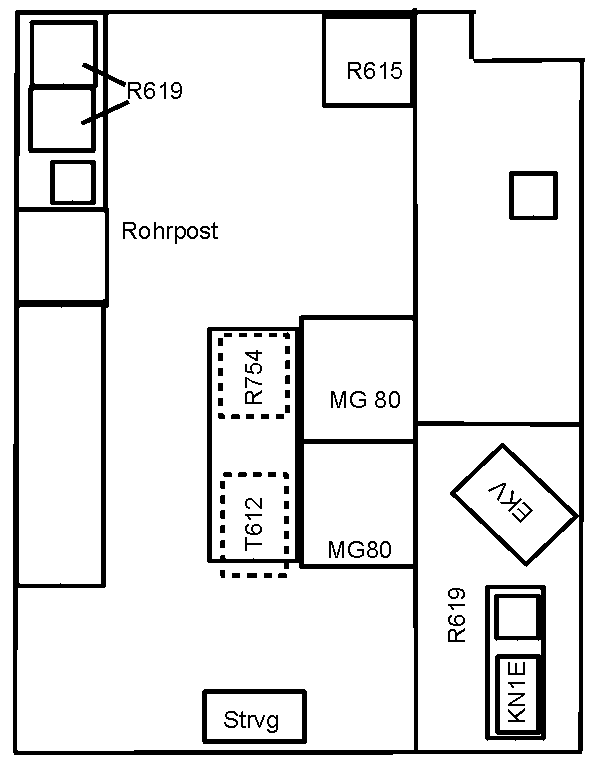

Abb.: Funkraum Projekt 108

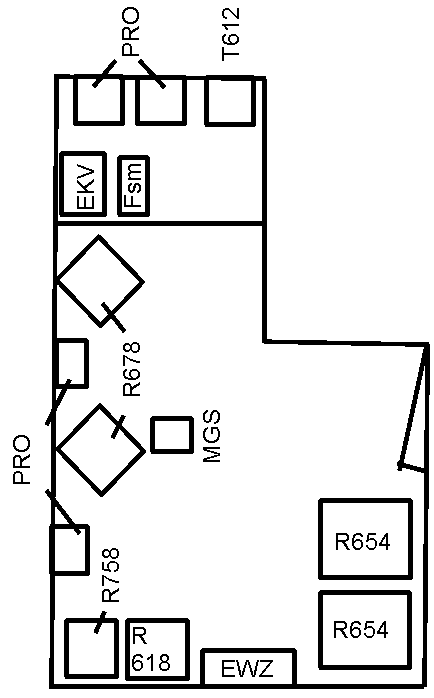

Abb.: Funkraum Projekt 133

Abb.: Funkraum Projekt 137

Projekt 205

Abb.: Projekt 205
P 205 Funkraum

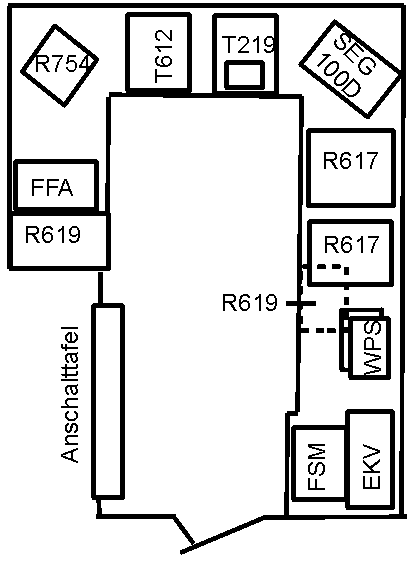

Abb.: Funkraum Projekt 205

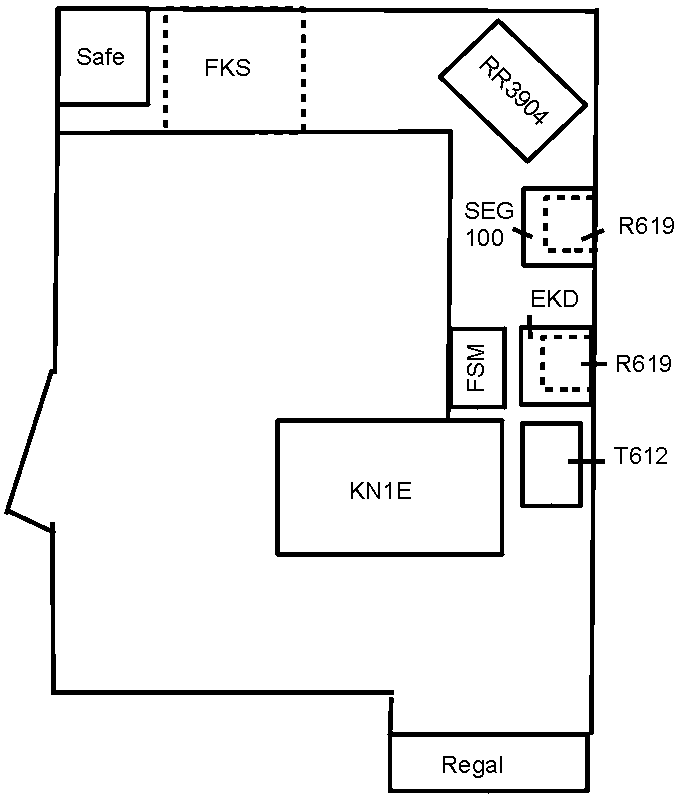

Abb.: Funkraum Projekt 602

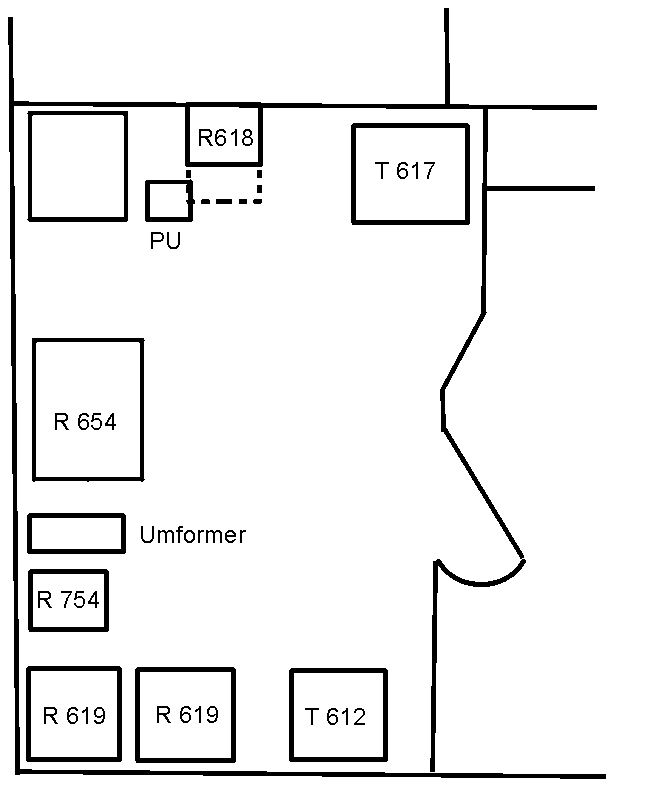

Abb.: Funkraum Projekt 1159
Projekt 1159 UKW-Raum

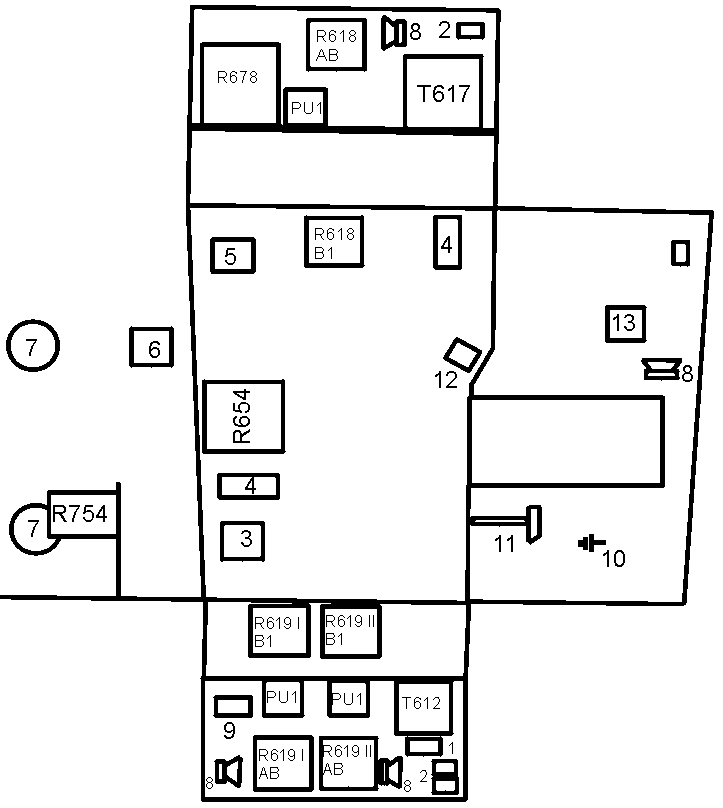

Abb.: SAS-UKW Raum

Legende: 1 Anschaltkasten UR-6        8 Lautsprecher
         2 Anschaltkasten T-617       9 Antennenkommutator
         3 Stromvers.-Gerät R-754    10 Erdungspunkte
         4 Umformer                  11 Versorgungskammer
         5 Stromvers.-Gerät R-678    12 Verbrennungsofen
         6 Stahlkassette             13 Anlage Notbeleuchtung
         7 Bullauge

Projekt 1241 RÄ

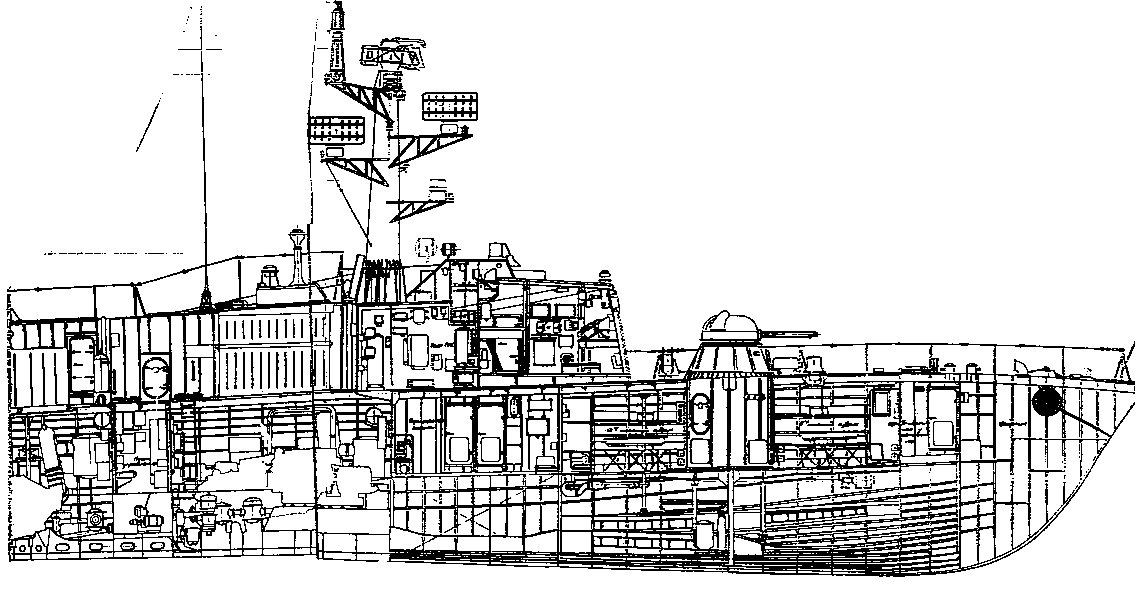

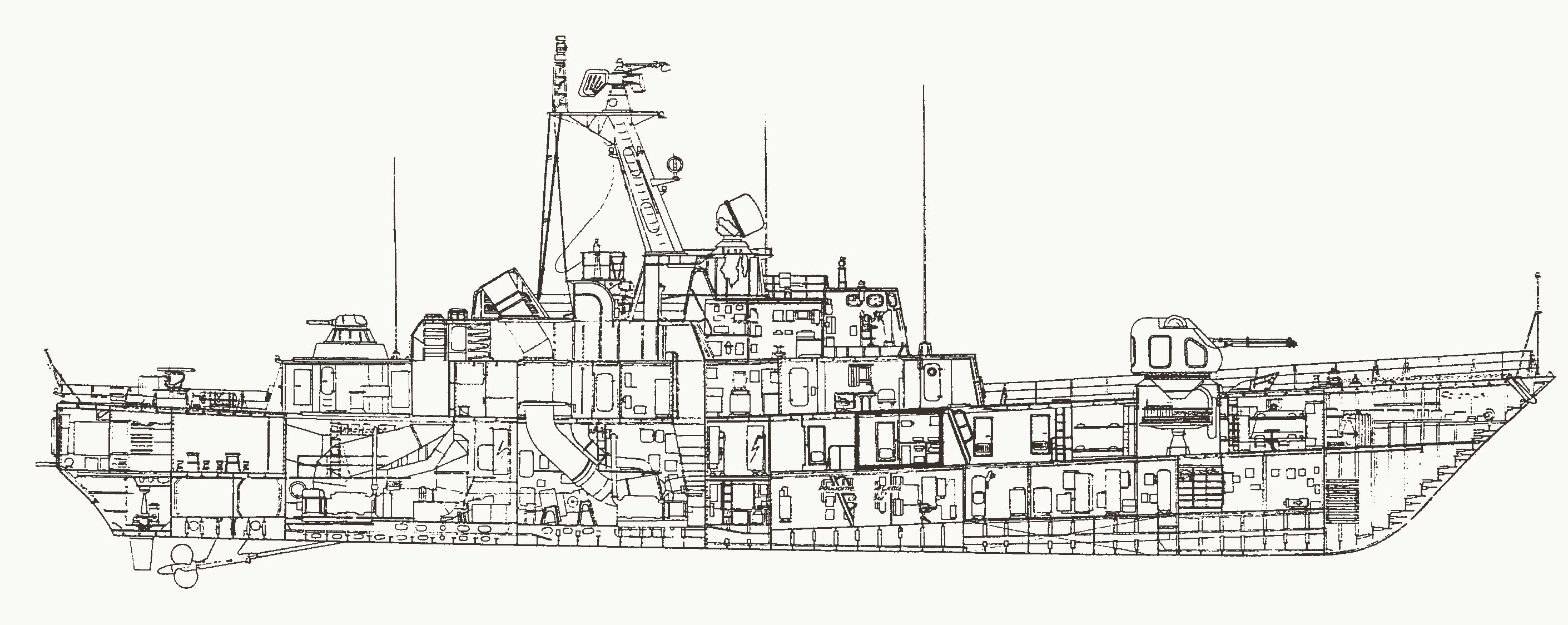

Abb.: Projekt 1241 RÄ Seitenansicht
P 1241 Raumansicht

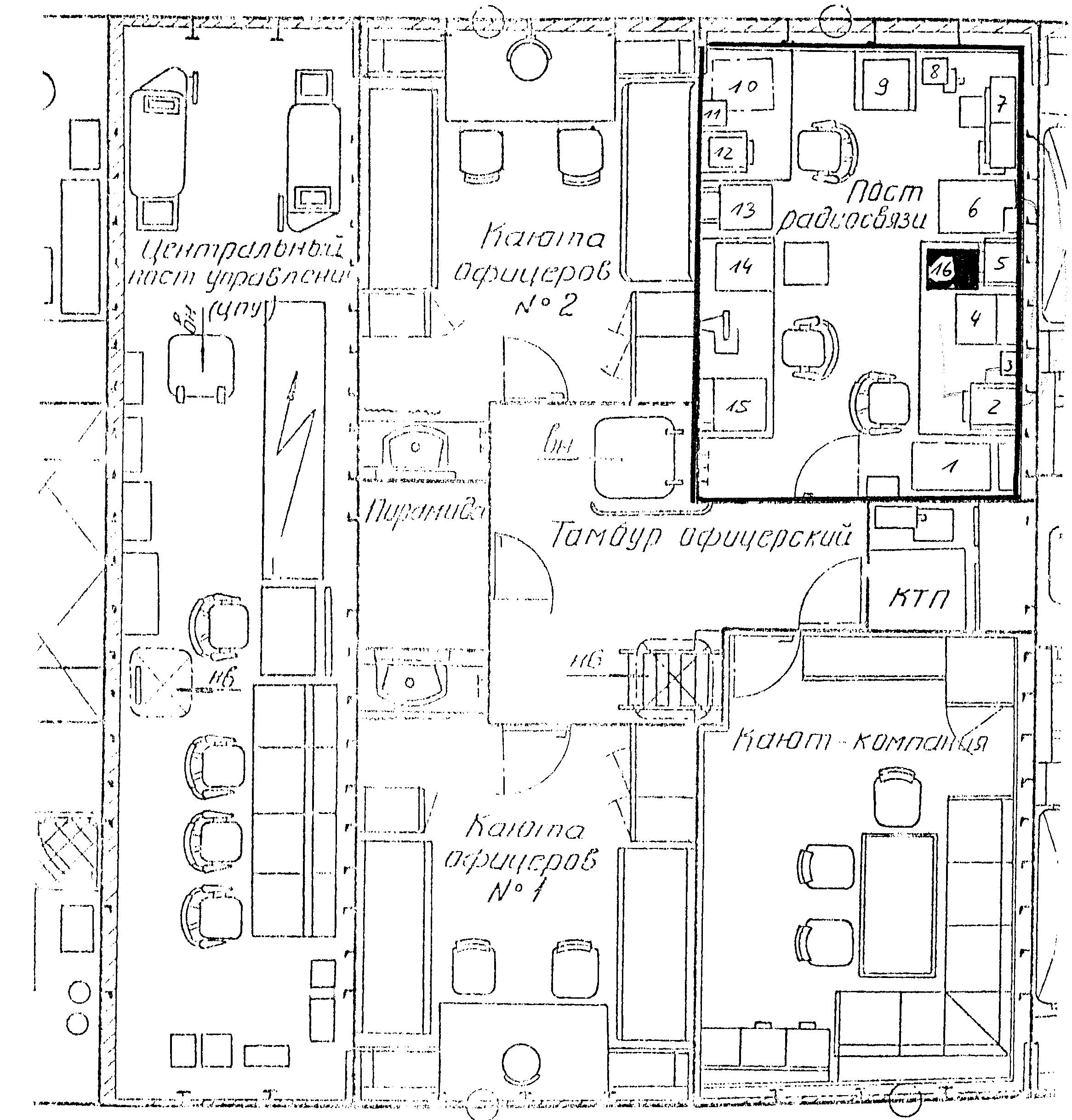

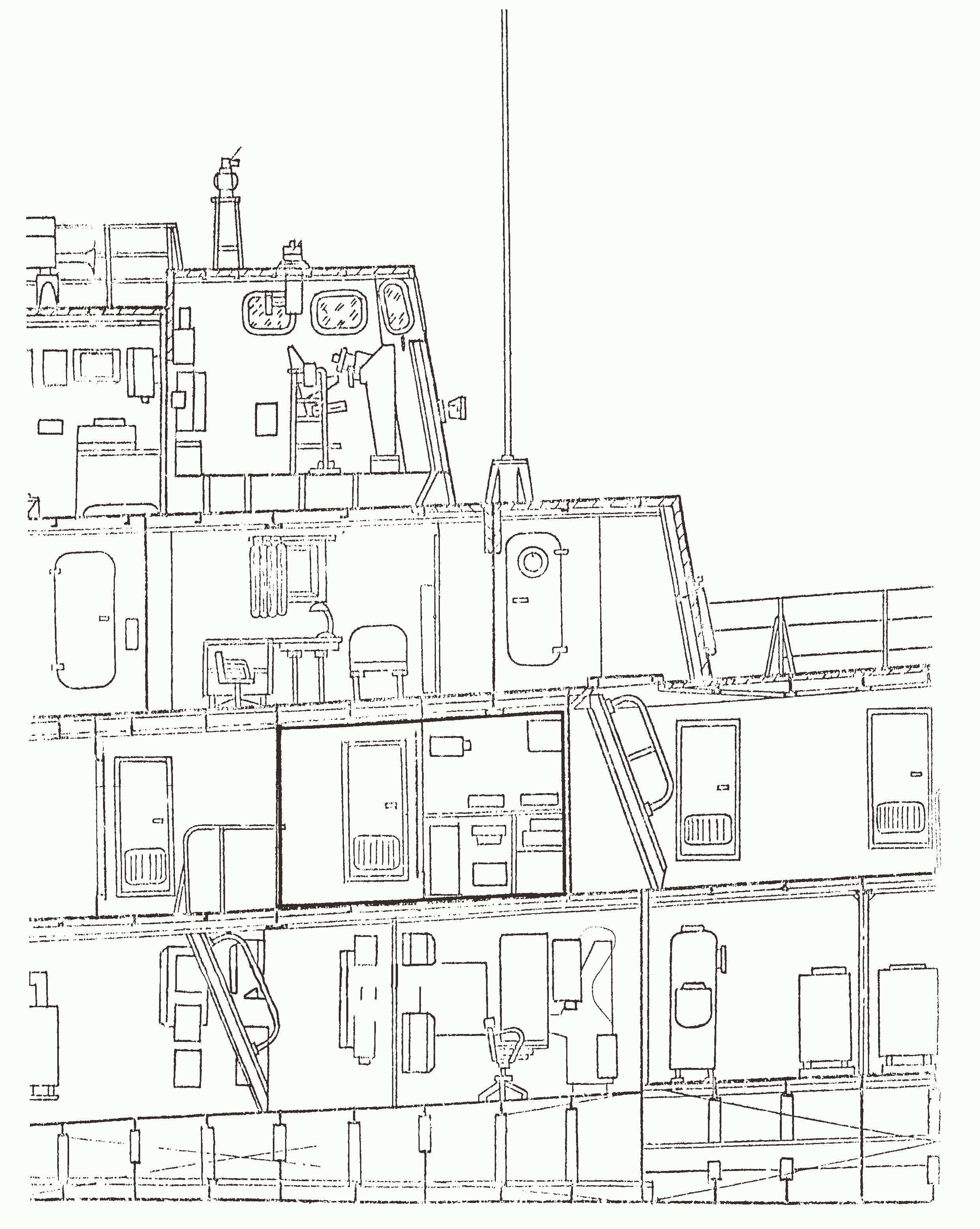

Abb.: Projekt 1241 RÄ Raumansicht
P 1241 RÄ Systemaufbau

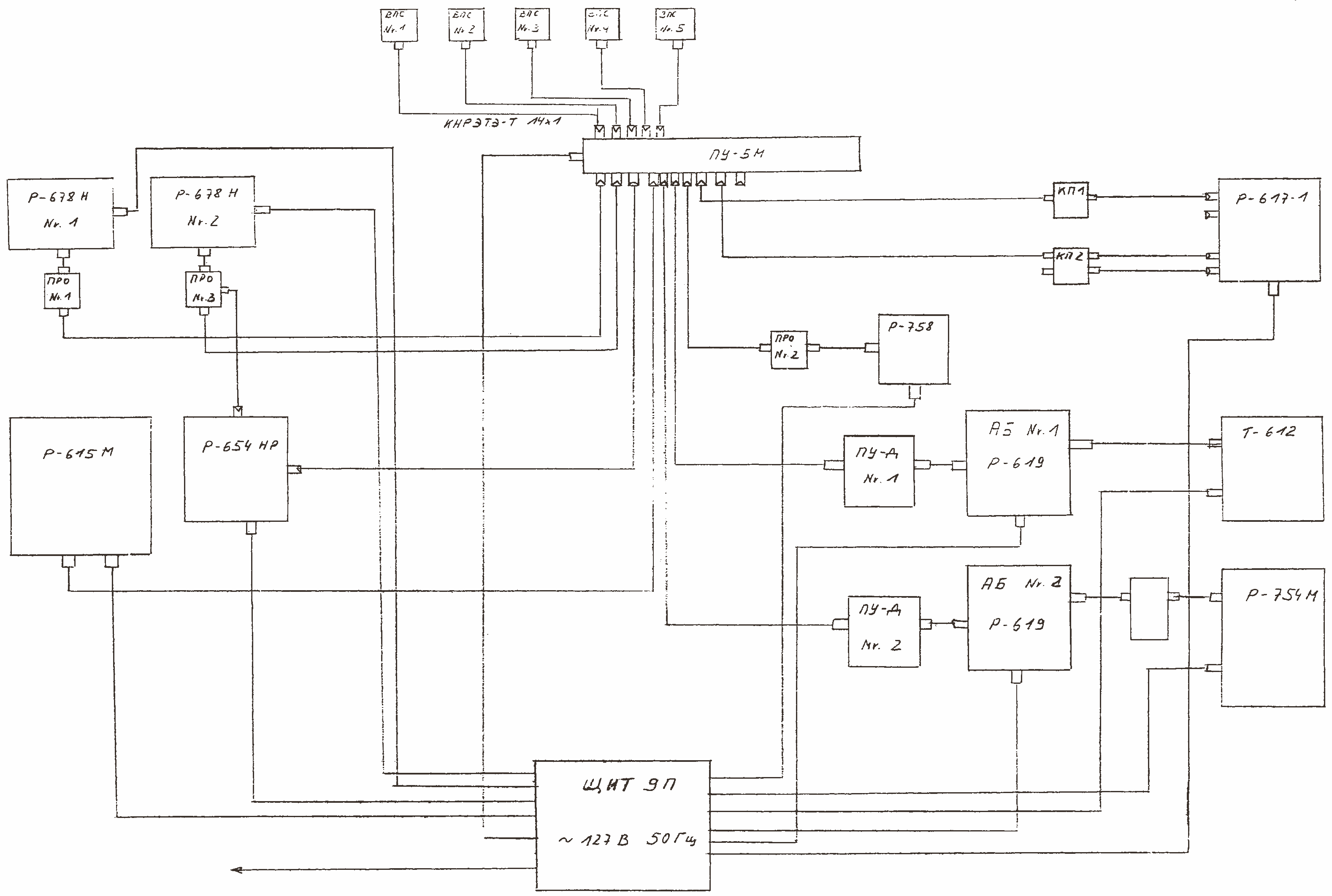

Abb.: Projekt 1241 RÄ Systemaufbau
P 1241 Funkraum

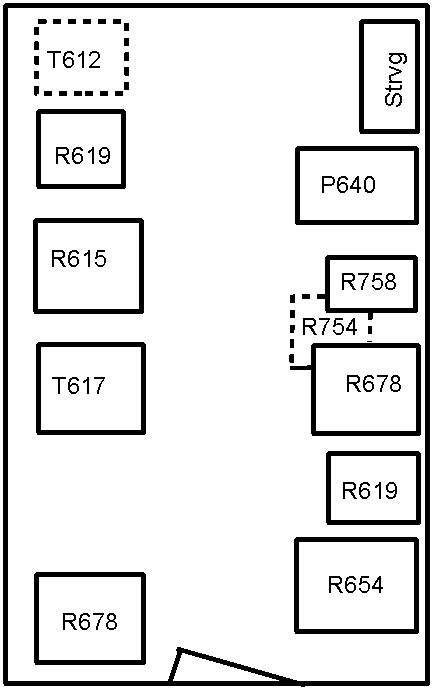

Abb.: Funkraum Projekt 1241

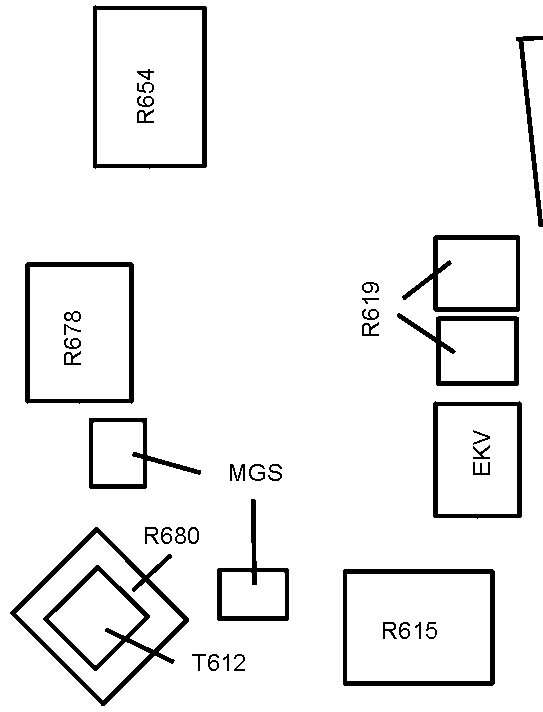

Abb.: Funkraum Projekt 65200
Projekt 65201, 65202 SC-Raum

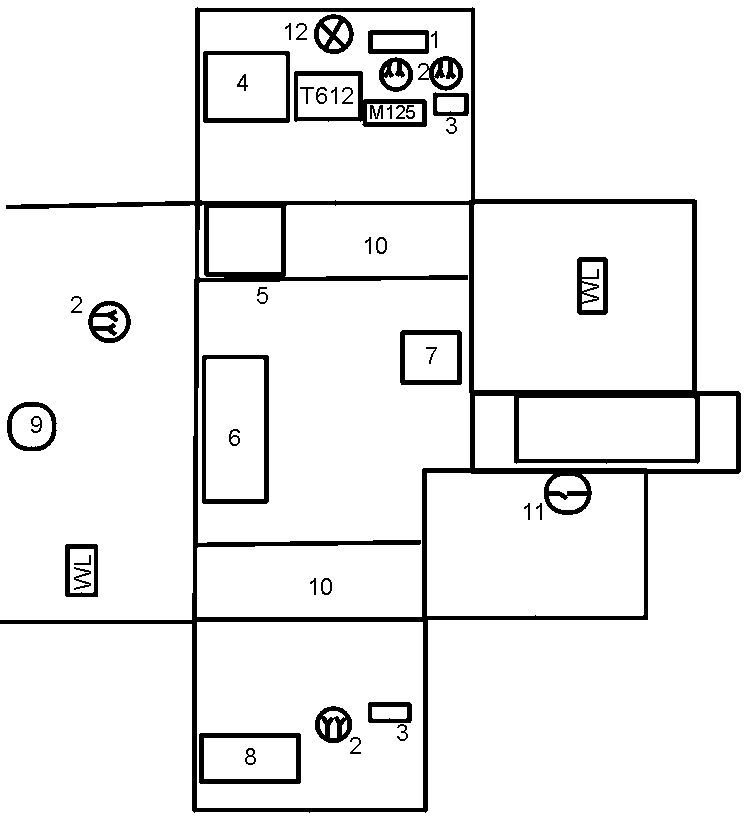

Abb.: SAS- und Chiffrierraum Projekt 65201 und 65202

Legende: 1 Anschaltkasten UR-6              7 Anlage zur TSR 222 (FuM)
         2 Schukosteckdose 220V/50Hz      8 Echolot Anlage
         3 Abfertigerklappe                 9 Bullauge
         4 automatischer Verbrennungsofen  10 Arbeitstisch
         5 Stahlblechschrank               11 Lichtschalter
         6 Wetterschreiber FAK-P           12 Alarmgeber optisch
