DV A 040/1/321 FIALKA M-125-3MN


              NATIONALE VOLKSARMEE

        der Deutschen Demokratischen Republik



                            CHIFFRIERSACHE!

                            Geheime Verschlußsache

                            GVS-Nr.: B 434-109/78

                             Ausfertigung 0595
                             Ausfertigung 1836

                            84 Blatt





                      A 040/1/321
                  Gebrauchsanweisung
                     M-125




                     - Nutzung -






                        1978

Einführungsbestimmungen zur A 040/1/321 Die Anleitung 040/1/321 - Verfahren M-125 (Chiffrier- geräte M-125-3MN und M-125-MN) - Nutzung - wird erlassen und tritt am 01.12.1978 in Kraft. Gleichzeitig damit treten außer Kraft und sind zu ver- nichten: a) Gebrauchsanweisung zum Verfahren FIALKA, GVS-XI/897/70; b) Neuregelung zur Entnahme (Benutzung) und Vernichtung von Spruchschlüsseltabellen des Verfahrens FIALKA, GVS-Nr.: A 411 549. 0. U., den 01. 12. 1978 Chef Nachrichten Die „Gebrauchsanweisung M-125“, GVS B 434-109/78, tritt mit Wirkung vom 01. 12. 1978 in Kraft. Gleichzeitig damit tritt die„Gebrauchsanweisung zum Ver- fahren FIALKA“, GVS-XI/897/70, außer Kraft und ist zur Vernichtung an den Herausgeber zurückzusenden. Berlin, den 01. 12. 1978 I n h a l t s v e r z e i c h n i s

1. Zweckbestimmung Das Verfahren M-125 ist ein maschinelles Chiffrierver- fahren für den stationären und mobilen Einsatz. Es dient zur Bearbeitung deutscher bzw. russischer Klar- texte und reiner Zifferntexte. Es ist nur Vorchiffrierung möglich Das Verfahren M-125 ist zur Bearbeitung von Informationen bis einschließlich Geheimhaltungsstufe GVS zugelassen. Die mit dem Verfahren M-125 chiffrierten Nachrichten können mit beliebigen Nachrichtenmitteln, einschließlich Funk, übermittelt werden. Mit dem Verfahren können individuelle, zirkulare und all- gemeine Verkehre abgewickelt werden. Es sind Schlüsselbereiche mit einem Teilnehmerkreis bis zu 600 Korrespondenten zugelassen. 2. Chiffriermittel Zum Verfahren M-125 gehören folgende Chiffriermittel: (1) Gerät M-125-3MN bzw. M-125-MN mit den Schlüsselelemen- ten und dem Stromversorgungsgerät (Gerätesatz), (2) Schlüsselmittel, (3) vorliegende Bestimmungen zum Verfahren M-125 (4) technisch- Beschreibungen für die Gerate M-125-3MN bzw. M-125-MN 2.1. Geräte M-125-3MN/M-125-MN 2.1.1. Allgemeines Zwischen den Geräten M-125-3MN und M-125-MN ist anhand der vorliegenden Bestimmungen eine Zusammenarbeit möglich, wenn - die gleiche Schlüsseleinstellung vorliegt (beachte Ab- schnitt 7.2.1. Ziffer (4)), - die Herrichtung der Klartexte im Buchstaben-Zifferntext erfolgt (siehe Abschnitte 3.1., 3.2., 3.4.). 2.1.2. Technische Daten (1) Eingangsspannung: Netzspannung: 100 V~ ... 250 V~ Gleichspannung: 24 V- ± 10 % (2) Ausgangsspannung: Gleichspannung: 24 V- ± 10 % (3) Netzfrequenz: 50 Hz bzw. 400 Hz (4) Leistungsaufnahme: 50 VA (5) Zulässige Betriebs- temperatur: 0°C ... 50°C +2°C ... 40°C bei relativer Luft- feuchtigkeit: 65 ± 10 % 95 - 98 % (6) Abmessungen: Masse: Breite Höhe Tiefe Gerätesatz in der Transportkiste: 470 mm 400 mm 350 mm 38 kg Chiffriergerät mit Abdeckhaube: 350 mm 280 mm 215 mm 19 kg Gerät in Arbeitslage: 465 mm 380 mm 350 mm 16 kg Stromversorgungs- gerät: 270 mm 175 mm 190 mm 6,8 kg (7) Telegraphenalphabet: interner Code (8) Arbeitsgeschwindig- keit über Lochstreifen: max. 455 Zeichen/Min. über Tastatur: max. 500 Zeichen/Min. (9) Fehlerwahrscheinlichkeit: 2 * 10-5 (10) 5-Kanallochstreifen Breite: 17,4 mm Schrittlänge: 2,54 mm (bzw. 2,50 mm) 2.1.3. Auspacken des Gerätesatzes Das Auspacken des Gerätesatzes ist im folgender Reihen- folge durchzuführen: (1) Siegel der Transportkiste brechen und Federringe aus den Schlössern der Kiste entfernen. (2) Gerät aus der Kiste herausnehmen, Stoffbezug abnehmen und Gerät auf eine Gummiunterlage des Arbeitstisches ab- stellen. (3) Abdeckhaube abnehmen und Papierstreifenkassette sowie Papierabfallkasten aus der Abdeckhaube nehmen. (4) Lochstanzrolle bzw. Streifenschreiberpapier in die Pa- pierstreifenkassette einlegen und Papierstreifenkassette auf die Halterung am Antrieb aufstecken, Papierabfall- kasten einhängen und Rinne des Lochers herausziehen. (5) Bein Gerät M-125-3MN Gehäusedeckel öffnen und das für die Arbeit erforderliche Typenrad in das Gerät einsetzen: - Hebel anheben und Typenrad herausnehmen. - Erforderliches Typenrad so einsetzen, daß die Markierung am Rad und an quadratischer Achse übereinstimmen. Nicht benötigtes Typenrad auf die Achse in der Abdeckhaube des Gerätes schieben und arretieren. (6) Stromversorgungsgerät der Transportkiste entnehmen und Stoffbezug abnehmen. Deckel des Stromversorgungsgerätes öffnen. (7) Fach des Stromversorgungsgerätes öffnen und die not- wendigen Stromversorgungskabel entnehmen. 2.1.4. Schlüsselelemente des Gerätes (Abb. 6 und 7) (1) Die Schlüsselelemente des Gerätes bestehen aus je zehn zerlegbaren (beim Gerät M-125-3MN) bzw. zehn nichtzerleg- baren (beim Gerät M-125-MN) Schlüsselscheiben - dem Schlüsselscheibensatz - und einem Kommutator KC - 30 x 30. Jede zerlegbare Schlüsselscheibe besteht aus dem Scheiben- körper und dem Kommutationseinsatz. Ein Reservescheibensatz befindet sich in der Ab- deckhaube des Gerätes. (2) Die Scheibenkörper bzw. die Seitenflächen der Schlüs- selscheiben eines jeden Schlüsselscheibensatzes sind durch je einen der russischen Buchstaben A Б B Г Д E Ж 3 И K und einer fortlaufenden Nummerierung gekennzeichnet. (3) Auf den Einstellring einer jeden Schlüsselscheibe und auf dem Markierungsring der Scheibenkörper befinden sich die russischen Buchstaben: A Б B Г Д E Ж 3 И K Л M Н O П P C T У Ф X Ц Ч Ш Щ Ы Ь Ю Я Й (4) Auf dem Einstellring der zerlegbaren Schlüsselscheiben befindet sich gegenüber dem Buchstaben A eine Einstell- markierung. (5) Die Kommutationseinsätze der zerlegbaren Schlüssel- scheiben sind wie folgt gekennzeichnet: - jeweils die erste Seite mit A1 Б1 B1 Г1 Д1 E1 Ж1 З1 И1 K1; - jeweils die zweite Seite mit A2 Б2 B2 Г2 Д2 E2 Ж2 З2 И2 K2; Neben dem Kontakt mit der Kennzeichnung befindet sich beidseitig je eine Einstellmarke. 2.1.5. Wartung des Gerätes Alle Wartungsarbeiten sind entsprechend der gesondert vorliegenden Wartungstechnologie A 040/1/324 GVS Nr. A 615 088 durchzuführen. 2.1.5.1. Allgemeines (1) Die Wartung des Gerätes darf nur von Personen durch- geführt werden, die im Besitz der Betriebsberechtigung sind. (2) Außer der täglichen und wöchentlichen Wartung sowie der Wartung des Schlüsselscheibensatzes sind alle War- tungsarbeiten entsprechend der gesondert vorliegenden Wartungstechnologie zum Gerät durchzuführen. (3) Bei den Wartungsarbeiten sind folgende Forderungen ein- zuhalten: - Das Gerät von der Stromquelle abschalten. - Des Gerät mit einem sauberen, trockenen oder leicht mit Öl oder Waschbenzin getränkten Leinenlappen reinigen. Dabei ist streng darauf zu achten, daß der entfernte Schmutz nicht in andere Baugruppen gelangt. - Die elektrische Verkabelung mit einem trockenen Pinsel reinigen. - Altes Schmiermittel mit Waschbenzin entfernen. Öl, Waschbenzin oder Spiritus nicht auf die elektrische Verkabelung tropfen lassen. Die mit Waschbenzin oder Spiritus gereinigten Teile trocknen lassen. - Die rot gekennzeichneten Ölstellen im Gerät nur leicht ölen. Zusätzlich alle gleitenden Flächen mit einem dünnen Ölfilm versehen. - Überflüssiges Fett und Öl entfernen. 2.1.5.2. Tägliche Wertung Die tägliche Wartung ist in folgender Reihenfolge durch- zuführen: (1) Den Arbeitsplatz vorbereiten, die Werkzeuge und Ma- terialien zurechtlegen. (2) Die Abdeckhaube und das Gehäuse vom Gerät abnehmen. (3) Den Schlüsselscheibensatz wie folgt ausbauen (Abb. 8): - Die Verschlüsse der Kontakthalterungen nach vorn drehen. - Die Einstelleiste nach hinten klappen. - Die Kontakthalterungen seitlich auseinanderdrücken. - Den Schlüsselscheibensatz vorsichtig herausnehmen, ohne die beweglichen Kontakte der rechten Schlüsselscheibe zu beschädigen. (4) Den Deckel des Stromversorgungsgerätes öffnen. (5) Die Abdeckhaube, das Gehäuse, die Papierstreifenkas- sette, den Papierabfallkasten und das Stromversorgungs- gerät von Staub und Ölrückständen befreien. (6) Das Typenrad mit leicht in Waschbenzin getränktem Leinenlappen reinigen. (7) Den Zustand des Farbbandes kontrollieren (Abdruck). (8) Den Zustand des Impulsgruppenkontaktes ИГ prüfen. (9) Das Gerät wieder zusammenbauen und auf Funktionstüch- tigkeit entsprechend Abschnitt 5. überprüfen. 2.1.5.3. Wöchentliche Wartung Die folgenden Teile im Gerät sind einmal wöchentlich ab- zuschmieren: (1) Mit Fernschreibmaschinenöl sind zu ölen - alle im Gerät rot gekennzeichneten Ölstellen; - in der Grundplatte den Bolzen, die Achse und die Stifte der Zugstange und des Rahmens (Abb. 8); - im Locher den Filz vor der Führung der Stanzstifte, die Verbindungsstücke der Auswahlhebel mit den Zwischen- hebeln und den Auflagestücken, die Achsen der Zwischen- und Auswahlhebel und die Lager der Streifentranaport- welle (Abb. 10). (2) Mit Fernschreibempfängeröl sind zu ölen (Abb. 8) - im Chiffrator die Rollen der Fixierhebel, - die Achsen der Transport- und Abfühlhebel, - die Scharniere der Halterungen. (3) Mit technischer Vaseline sind einzufetten (Abb. 11) - die Schnecke und das Schneckenrad am Antrieb. Nach dem Abschmieren ist das Gerät auf Funktionstüchtig- keit entsprechend Abschnitt 5, zu überprüfen. 2.1.5.4. Wartung des Schlüsselscheibensatzes Die Schlüsselscheiben und die Kontakthalterungen sind nach Bearbeitung von je 45 000 Gruppen zu warten: (1) Am Schlüsselscheibensatz den Federring entfernen und die Schlüsselscheiben von der Achse nehmen (Abb. 6). (2) Die Achse des Schlüsselscheibensatzes mit technischer Vaseline abschmieren. (3) Die linke Kontakthalterung mit einem Pinsel die rechte Kontakthalterung mit einem in Spiritus getränkten Leinenlappen reinigen. Die Kontakte der rechten Halterung leicht einfetten (Abb. 8). (4) Die beweglichen Kontakte der Schlüsselscheiben mit einem Leinenlappen und einen harten Pinsel reinigen. (5) Bei den zerlegbaren Schlüsselscheiben die Kommuta- tionseinsätze ausbauen. (6) Die unbeweglichen Kontakte der Schlüsselscheiben mit einem in Spiritus getränkten Leinenlappen reinigen. (7) Die bewegliche- Kontakte der Schlüsselscheibenkörper mit einem Pinsel reinigen (Abb. 7). (8) Alle Teile der Schlüsselscheiben auf Beschädigung (Risse Bruchstellen, beschädigte Kontakte überprüfen. (9) Die unbeweglichen Kontakte der Schlüsselscheibe bzw. Kommutationseinsätze leicht mit technischer Vaseline ein- fetten. Es ist verboten auf die beweglichen Kontakte technische Vaseline aufzutragen! (10) Bei den zerlegbaren Schlüsselscheiben die Kommuta- tionseinsätze einsetzen und mit der Sicherungsscheibe sichern (Abb. 7). (11) Den Schlüsselscheibensatz zusammensetzen und durch den Federring sichern (Abb. 6). (12) Den Schlüsselscheibensatz in das Gerät einsetzen, das Gerät zwei Minuten in der Betriebsart C oder D laufen lassen und anschließend auf Funktionstüchtigkeit ent- sprechend Abschnitt 5. überprüfen. 2.1.6. Verpacken des Gerätesatzes Das Verpacken des Gerätesatzes ist in folgender Reihen- folge durchzuführen: (1) Stromversorgungskabel lösen und im Fach des Strom- versorgungsgerätes unterbringen. (2) Papierstreifenkassette und Papierabfallkasten vom Gerät abnehmen und in der Abdeckhaube unterbringen, die Rinne des Lochers einschieben. (3) Abdeckhaube auf das Gerät aufsetzen und verschließen. (4) Gerät versiegeln und im Stoffbezug verpacken. (5) Deckel des Stromversorgungsgerätes verschließen und Stromversorgungsgerät im Stoffbezug verpacken. (6) Gerätesatz in Transportkiste verpacken, Transport- kiste verschließen, mit Federringen sichern und Transport- kiste versiegeln. 2.2. Schlüsselmittel 2.2.1. Allgemeines (1) Die Schlüsselmittel zum Verfahren M-125 bestehen aus dem Tagesschlüsselheft, dem Spruchschlüsselheft und dem Kenngruppenheft für den allgemeinen Verkehr. (2) Das Tagesschlüsselheft enthält die Tagesschlüssel für einen Monat. Jeder Tagesschlüssel besteht aus einer Tages- schlüsseltabelle und einer Schlüssellochkarte. Der Tages- schlüssel besitzt eine Geltungsdauer von 24 Stunden. (3) Bei Zusammenarbeit mit Geräten, für die nur nichtzer- legbare Schlüsselscheiben vorliegen, ~~sind die Tagesschlüs- seltabellen für nichtzerlegbare Schlüsselscheiben zu ver- wenden.~~ können Tagesschlüsseltabellen für zerlegbare und nichtzerlegbare Schlüsselscheiben verwendet werden. 2.2.2. Entnahme, Nachweis, Aufbewahrung und Vernichtung Der Nachweis, die Aufbewahrung und die Vernichtung der Schlüsselmittel (Tagesschlüsseltabellen, Schlüsselloch- karten, Spruchschlüsseltabellen, Kenngruppentafeln) sind auf der Grundlage der Regelungen und Bestimmungen für das Chiffrierwesen der DDR entsprechend den für den Anwen- dungsbereich gültigen Bestimmungen durchzuführen. (1) Die Tagesschlüsseltabellen und die Schlüssellochkarten dürfen erst denn dem jeweiligen Heft entnommen werden, wenn sie unmittelbar zur Arbeit benötigt werden. Die Ent- nahme der Tagesschlüsseltabellen und der Schlüsselloch- karten ist in der jeweiligen Entnahmetabelle durch Datum und ~~Unterschrift~~ Signum nachweisen. (2) Bei Benutzung von Spruchschlüsseln für den individuel- len und zirkulare Verkehr sind die Kenngruppen in den Kenngruppentafeln zu streichen. Die Spruchschlüsseltabelle ist zu streichen, mit der Unterschrift des Bearbeiters und dem Datum der Benutzung zu versehen und bis zur Vernich- tung im Spruchschlüsselheft zu belassen. (3) Beschädigte. ungültige oder kompromittierte Tages- schlüsseltabellen, Schlüssellochkarten und Spruchschlüs- seltabellen sind nicht zur Chiffrierung zu verwenden. Bei Spruchschlüsseltabellen ist der nächstfolgende nichtkom- promittierte Spruchschlüssel zu verwenden. (4) Alle Schlüsselmittel, einschließlich entnommene, zur Bearbeitung nichtbenutzte bzw. nichtverwendbare, sind bis zur Vernichtung so aufzubewahren, daß ein Zugriff durch unbefugte Personen ausgeschlossen ist. (5) Wenn nicht anders angewiesen sind zur Bearbeitung be- nutzte, entnommene unbenutzte bzw. nichtverwendbare Tages- schlüsseltabellen, Schlüssellochkarten, Spruchschlüssel- tabellen und vollständig aufgebrauchte Kenngruppentafeln innerhalb von 48 Stunden zu vernichten. (6) Die Vernichtung von Schlüsselmitteln ist lückenlos mit Datum und durch zwei Unterschriften nachzuweisen. Der Nachweis der Vernichtung der Tagesschlüsseltabellen, Schlüssellochkarten und Spruchschlüsseltabellen hat in der Entnahmetabelle zu erfolgen. 2.2.3. Tagesschlüsselheft (1) Der Umschlag der Tagesschlüsselhefte enthält folgende Kennzeichnungen: - OSB-25-MN für zerlegbare Schlüsselscheiben, OSB-25-N bzw. OS-25 für nichtzerlegbare Schlüsselscheiben, - Seriennummer, - Exemplarnummer, - Geheimhaltungsstufe, - Geltungszeitraum, (2) Jedes Tagesschlüsselheft enthält: - 31 Tagesschlüsseltabellen, - 31 Schlüssellochkarten für den Kommutator KC-30 x 30, - 1 Entnahmetabelle. Die Tabellen und Lochkarten sind fortlaufend von 01 bis 31 durchnumeriert. Durch die Nummerierung wird der Geltungs- zeitraum (Tagesdatum) festgelegt. (3) Jede Tagesschlüsseltabelle für die Arbeit mit zerleg- baren Schlüsselscheiben enthält 8 Buchstaben- und 2 Zif- fernfünfergruppen in der in Abb. 1 angegebenen Anordnung. Bei der Nutzung für nichtzerlegbare Schlüsselscheiben ist nur die 1. und 2. Zeile dieser Tabelle, wie unter Ziff. 2.2.3.(4.) beschrieben, zu verwenden.

Abb. 1 Tagesschlüsseltabelle für die Arbeit mit zerlegbaren Schlüsselscheiben Die in den Zeilen aufgeführten zwei Fünfergruppen haben in der Reihenfolge nachstehende Bedeutung: - Die 1. Zeile bestimmt die Anordnung der Schlüsselschei- ben auf der Achse. - Die 2. Zeile bestimmt die Stellung der Einstellmarkie- rung des jeweiligen Einstellringes zum Buchstaben des zugehörigen Markierungsringes, - Die 3. Zeile bestimmt die Reihenfolge der durch die Buchstaben gekennzeichneten Kommutationseinsätze für die bereits durch die erste Zeile festgelegte Reihenfolge der Scheibenkörper. Die zwei Fünfergruppen dürfen die Buchstaben A Б B Г Д E Ж 3 И K jeweils nur einmal ent- halten, andernfalls ist dieser Tagesschlüssel nicht zur Bearbeitung von Texten zu benutzen. - Die 4. Zeile bestimmt (in der Reihenfolge der den scheibenkörpern zugeordneten Kommutationseinsätzen), welche Seite des jeweiligen Kommutationseinsatzes nach außen hin sichtbar bleiben muß. - Die 5. Zeile bestimmt die Stellung der Einstellmarke des jeweiligen Kommutationseinsatzes zum Buchstaben des zu gehörigen Markierungsringes. (4) Jede Tagesschlüsseltabelle für die Arbeit mit nicht- zerlegbaren Schlüsselscheiben enthält 4 Buchstabenfünfer- gruppen in den in Abb. 2 angegebenen Anordnungen.

Abb. 2 Tagesschlüsseltabellen für die Arbeit mit nichtzerlegbaren Schlüsselscheiben Die in den Zeilen aufgeführten Fünfergruppen haben in der Reihenfolge nachstehende Bedeutung: - Die zwei- Fünfergruppen der 1. Zeile bestimmen die An- ordnung der Schlüsselscheiben auf der Achse. Sie dürfen die Buchstaben A Б B Г Д E Ж 3 И K jeweils nur einmal enthalten, andernfalls ist dieser Tages- schlüssel nicht zur Bearbeitung von Texten zu benutzen. - Die zwei Fünfergruppen der 2. bzw. der 2. und 3. Zeile bestimmen die axiale Anfangsstellung der Schlüssel- scheiben zur Erarbeitung der Schlüsselgruppen (Chiffrie- rung der Kenngruppen) für den allgemeinen Verkehr. (5) Jede Schlüssellochkarte (Abb. 3) enthält 30 Lochungen, wobei sich in jeder Zeile und Spalte jeweils nur eine Lo- chung befindet.

Abb. 3 Schlüssellochkarte Nr. 14 2.2.4. Spruchschlüsselheft (1) Der Umschlag des Spruchschlüsselheftes enthält fol- gende Kennzeichnungen: - KV-25-MN bzw. KV-25-N (Typenbezeichnung für den indi- viduellen Verkehr), ZV-25-MN bzw. ZV-25-N (Typenbezeich- nung für den zirkularen Verkehr), - Seriennummer, - Exemplarnummer (wenn nicht anders angewiesen dient Exemplar 1 zum Chiffrieren, die übrigen Exemplare zum Dechiffrieren), - Geheimhaltungsstufe. (2) Jedes Spruchschlüsselheft enthält: - 40 Spruchschlüsseltabellen, - 2 Kenngruppentafeln, - 2 Entnahmetabellen. (3) Jede Spruchschlüsseltabelle des individuellen bzw. zirkularen Verkehrs umfaßt zwei Schlüsselgruppen (zwei Buchstabenfünfergruppen) - den Spruchschlüssel - die die axiale Anfangsstellung der Schlüsselscheiben bestimmen, Die Spruchschlüssel eines Heftes sind entsprechend der Nummerierung der Spruchschlüsseltabellen von 01 bis 40 fortlaufend nummeriert.

Abb. 4 Spruchschlüsseltabelle Benutzte Schlüsselgruppen dürfen nicht wiederholt zur Chiffrierung verwendet werden. (4) Jede Kenngruppentafel (siehe Abb. 5) umfaßt 20 Buch- staben- (für Buchstaben-Ziffern-Chiffretexte) und 20 Zif- fernfünfergruppen (für Ziffern-Chiffretexte). Unabhängig von der Textart sind die zum benutzten Spruchschlüssel ge- hörigen Kenngruppen (Buchstaben- und Ziffernfünfergruppen) zu streichen.

Abb. 5 Kenngruppentafeln 2.2.5. Kenngruppenhefte für den allgemeinen Verkehr (1) Kenngruppenhefte für der allgemeinen Verkehr enthalten auf den Umschlag Folgende Kennzeichnungen: - Typnummer, - Seriennummer, - Geheimhaltungsstufe. Jedes Kenngruppenheft enthält: - 50 Kenngruppentafeln, - 1 Entnahmetabelle. (2) Jede Kenngruppentafel enthält 48 Kenngruppen zur Be- arbeitung von 24 Sprüchen. (3) Zwei unmittelbar nebeneinanderstehende Fünfergruppen sind jeweils zur Bildung eines Spruchschlüssels zu ver- wenden Die Kenngruppen dürfen nur einmal zur Bildung eines Spruchschlüssels verwendet werden. 2.3. Schlüsselwechsel (1) Der Tagesschlüssel ist ein Zeitschlüssel und hat je- weils 24 Stunden Gültigkeit. Der Schlüsselwechsel erfolgt 00.01 Uhr. (2) Der Spruchschlüssel hat nur Gültigkeit für jeweils einen Spruch. (3) Tagesschlüsseltabellen und Schlüssellochkarten. die auf Grund von Beschädigungen oder Kompromittierung nicht benutzt, wurden, sind der Leitstelle (für die Chiffrier- verbindung verantwortliche Chiffrierstelle) des Schlüssel- bereiches chiffriert oder mittels Kurier zu melden. Der neue Tagesschlüssel (bzw. die neue Folge der Tagesschlüs- sel) wird durch die Leitstelle chiffriert oder mittels Kurier angewiesen. (4) Bei der Verwendung von zerlegbaren Schlüsselscheiben sind nach Ablauf des Geltungszeitraumes eines Schlüssels und bei Ablage des Schlüsselscheibensatzes die Einstell- markierungen der Einstellringe auf den Buchstaben A einzu- stellen, die Kommutationseinsätze entsprechend ihrer Buch- stabenkennzeichnungen mit der Einstellmarke auf den Buch- staben A des Markierungsringes in den Schlüsselscheiben- körper mit der gleichen Kennzeichnung (Seite 1 nach außen einzusetzen und zu sichern. Die Schlüsselscheiben (zerleg- bare und nichtzerlegbare) sind nach dem Alphabet zu ord- nen, auf die Achse aufzusetzen und mit dem Federring zu sichern. 3. Herrichtung der Klartexte 3.1. Allgemeines (1) Das Gerät M-125-3MN ist eine Zweiregistermaschine und kann nach auswechseln des Typenrades entweder nur zur Be- arbeitung deutscher oder nur zur Bearbeitung -russischer Klartexte und reiner Zifferntexte verwendet werden. (2) Es ist darauf zu achten, daß die für die Verbindung festgelegte Herrichtungsart des Klartextes (Buchstaben- Ziffern-Zeichentext/deutsch oder russisch, Buchstaben- Zifferntext/deutsch, Buchstabentext/russisch oder Ziffern- text) konsequent eingehalten wird, um Sinnentstellungen auszuschließen (siehe Abb. 12): - Bei Benutzung des Typenrades lateinisch gelten für Buchstaben-Ziffern-Zeichentext und für Buchstaben-Zif- ferntext die roten Buchstaben, Ziffern und Zeichen auf der Tastatur (Modulschalter auf 30). - Bei Benutzung des Typenrades russisch gelten für Buch- staben-Ziffern-Zeichentext und für Buchstabentext die blauen Buchstaben, Ziffern und Zeichen auf der Tastatur (Modulschalter auf 30); für die Bearbeitung von reinem Zifferntext die blauen Ziffern auf grauem Tastengrund (Modulschalter auf 10). (3) Im hergerichteten Klartext ist als erste Gruppe die Buchstabengruppe BBBBB ( БББББ ) zu chiffrieren, wenn in dem Schlüsselbereich beide Herrichtungen für Klartexte (Buchstaben-Ziffern-Zeichentext und Buchstaben-Ziffern- Zeichentext) gestattet sind und der Text als Buchstaben-Ziffern- Zeichentext (Textartenschalter beim Gerät M-125-3MN in Stellung Bu) hergerichtet wird. (4) In deutschen/russischen Texten auftretende latein- ische/russische Buchstaben sind entsprechend folgender Tabelle in russische/lateinische Buchstaben umzusetzen:

Die in lateinische /russische Buchstaben umgesetzten Buch- staben sind durch die in, Klammern/Schrägstrich gesetzte Dienstgruppe RUS/ЛAT zu kennzeichnen (Beispiel 1). (5) Einfacher Zwischenraum ist zu setzen: - zwischen aufeinanderfolgenden Wörter zwischen Stunden- und Minutenangaben, vor und nach Zahlenangaben, allge- mein gebräuchlichen Abkürzungen usw. (Beispiele 2, 3, 6, 8, 9, 13, 14), - zwischen Buchstaben wichtiger bzw. schwieriger Eigen- namen (Beispiele 4, 6, 12), - anstelle von Satzzeichen (Bindestrich usw.) bei Orts- und Straßennamen (Beispiel 11). (6) Zweifacher Zwischenraum ist zu setzen: - vor und nach Eigennamen, geschlossenen Ausdrücken, Be- griffen, Zahlenangaben und Bezeichnungen, die bereits durch einfache Zwischenräume zum besserer Verständnis oder aus anderen Gründen unterteilt wurden (Beispiele 1, 3, 4, 6), - vor und nach Wiederholungen von Eigennamen und Bezeich- nungen (Beispiele 4, 6, 8), - anstelle des Kommas, wenn Sinnentstellungen ausgeschlos- sen sind (Beispiel 6). (7) Fünffacher Zwischenraum ist zu setzen, wenn im Klar- text ein Absatz vorgesehen ist (8) Römische Zahlen sind in der Wiederholung, je nachdem, ob deutscher oder russischer Klartext vorliegt, durch den Indikator RÖM ROEM, oder PИM anzukündigen falls Sinnentstellungen möglich sind. Ihre Darstellung kann durch die entsprechenden lateinischen oder russischen Schriftzeichen bzw. durch arabische Ziffern erfolgen (Beispiel 2). (9) Tabellarische Aufstellungen sind in der Reihenfolge so herzurichten, wie sie vom Absender angegeben wurden. Um bei tabellarischen Aufstellungen die einzelnen Positionen der Tabellen eindeutig den Spalten zuzuordnen, sind den jeweiligen Spaltenbenennungen und den zugehörigen Posi- tionen die gleichen Buchstaben in der Reihenfolge des Alphabete voranzustellen (Beispiel 3). (10) Schriftzeichen mit diakritischen Zeichen sind im Buchstaben-Ziffern-Zeichentext als lateinische Schrift- zeichen herzurichten. Für diakritische Zeichen sind in der Wiederholung die in der Tabelle festgelegten Ersatzeinhei- ten einzusetzen. Die Ersatzeinheit ist unmittelbar an das lateinische Schriftzeichen anzufügen, das das diakritische Zeichen erhalten soll (Beispiel 5). (11) Wiederholungen sind für nichtige Eigennamen, Kfz- Zeichen, Einheits- und Typenbezeichnungen, Daten, Koordi- naten, Wörter mit diakritischen Zeichen, Wörter mit rus- sischen Schriftzeichen vorzunehmen. Sie sind durch den Indikator RPT (Wiederholung) anzukündigen (Beispiele 4, 5, 6). (12) Weiterleitungen sind grundsätzlich nur gestattet wenn keine direkte Chiffrierverbindung von einer Dienst- stelle zu einer anderen besteht bzw. die Chiffrier- verbindung zeitweilig unterbrochen ist. - Der Spruch ist denn chiffriert über die nächstvor- gesetzte Dienststelle, die mit dem Empfänger Chiffrier- verbindung hat, zur Weiterleitung zu geben. - Von der absendenden Dienststelle sind VVVVV (Weiter leitung) als erste Klartextgruppe der gesamte letzt- endliche Empfänger und der Absender zu chiffrieren. - Die weiterleitende Dienststelle dechiffriert den Spruch. Der Spruch ist mit einem neuen Schlüssel zu bearbeiten. Der Empfänger und der gesamte ursprüngliche Absender sind zu chiffrieren (Beispiel 7). (13) Beim Verschreiben ist der Indikator NN zu setzen und abschließend mit dem ersten berichtigten Wort neu zu beginnen (Beispiel 5). Falls Sinnentstellungen möglich sind, ist der gesamte Abschnitt zu wiederholen. 3.2. Klartextgliederung (1) Falls nicht anders angewiesen, ist jeder zu chiffrie- rende Klartext unter Berücksichtigung der vom Absender angegebenen Textanordnung, wie folgt zu gliedern: - Geheimhaltungsgrad (bei VS die Registriernummer), - Empfänger, - eigentlicher Text (ggf. mit Wiederholungen, Fortsetzungs- vermerken u. a.), - Absender. (2) Im Verkehr der Chiffrierstellen untereinander können Empfänger und Absender weggelassen werden. Dasselbe trifft zu bei ständig wiederkehrenden Meldungen, Berichten usw. aus denen klar hervorgeht wer Empfänger und Absender sind. (3) Kürzungen des Klartextes sind statthaft, wenn Sinn- entstellungen ausgeschlossen sind und keine buchstaben- treue Wiedergabe des Klartextes gefordert wird. (4) Längere Klartexte sind in Abhängigkeit von den in den Einsatzbereichen des Verfahrens geltenden Betriebsdienst- vorschriften zu teilen, wenn die Länge des Chiffretextes 300 Gruppen wesentlich überschreitet. Entsprechend der Anzahl der Teile, in die der Klartext geteilt werden soll, ist im ersten Teil nach dem Absender der Dienstvermerk aus zwei/drei/usw. Teilen, Teil eins VS-Nr. (bei nicht eingestuften Informationen die FS-Nr.) einzusetzen. In den folgenden Teilen (außer im letzten) ist vor dem jeweiligen Klartextteil der Dienstvermerk Teil zwei/drei/usw. VS- Nr. (bei nichteingestuften Informationen die FS-Nr.) ein- zusetzen. im letzten Teil Ist vor dem Klartextteil der Dienstvermerk Ende VS-Nr. (bei nicht eingestuften Infor- mationen die FS-Nr.) einzusetzen. 3.3. Herrichtung von Klartexten im Buchstaben-Ziffern- Zeichentext (Gerät M-125-3MN, Textartenschalter auf BU) (1) Bei der Arbeit als Zweiregistermaschine sind die Klar- texte (deutsch bzw. russisch) unter Berücksichtigung der in den Abschnitten 3.1. und 3.2. getroffenen Festlegungen entsprechend der im Bereich gültigen Fernschreibbetriebs- vorschriften herzurichten. (2) Bei der Eingabe der Klartexte ist unbedingt darauf zu achten, daß bei Übergang von einer Tastenebene zur anderen die Tasten für die Umschaltung (1... bzw. A...) gedrückt werden, da die Tastenebenen gegenseitig nicht gesperrt sind. 3.4. Herrichtung von deutscher, Klartexten im Buchstaben- Zifferntext (Gerät M-125-MN; Gerät M-125-3MN, Textarten- schalter auf Bu) (1) Umlaute und nicht auf der Tastatur vorhandene Buch- staben sind wie folgt zu ersetzen: Ä - AE ß - SZ W - VV Ö - OE J - I X - KS Ü - UE Q - KV Y - I Werden Wörter gesperrt geschrieben, so sind die angeführ- ten Buchstabenbigramme nicht zu trennen. (Beispiele 2, 3, 4, 6, 8, 11, 12) (2) Die Interpunktionszeichen sind folgendermaßen darzu- stellen: , - KOMMA - - STRICH . - PKT / - SSTRICH : - DPKT ? - FRAGEZEICHEN () - KL (Beispiele 1, 8, 9) Interpunktionszeichen können weggelassen werden, wenn Sinnentstellungen ausgeschlossen sind (Beispiele 3, 11). (3) Zeichen die nicht auf da- Tastatur enthalten sind und die keine Interpunktionszeichen sind, sind als Wörter voll auszuschreiben (Beispiel 10). (4) Aufgelöste Schriftzeichen, die der Originalschreib- weise in Eigennamen entsprechen, sind zu verdoppelt, falls eine eindeutige Rückverwandlung jedes einzelnen Buchstaben gewährleistet sein muß und keine Wiederholung vorgesehen ist (Beispiel 8). (5) Zahlen- und Buchstaben-Ziffernfolgen sind unverändert in den hergerichteten Klartext zu übernehmen. Auf der Tastatur nicht vorhandene Ziffern sind wie folgt durch Buchstaben zu ersetzen: Ziffer: 0 1 Buchstabe: O I in Zahlen- bzw. Buchstaben-Ziffernfolgen vorkommende Zei- chen sind entsprechend Ziffer (2) herzurichten, sofern Sinnentstellungen möglich sind (Beispiele 1, 2). (6) Ordnungszahlen sind mit der Abkürzung PKT zu schreiben (Beispiel 9). Steht das Tagesdatum so in Verbindung mit der Monats- angabe, daß Mißverständnisse ausgeschlossen sind, kann die Abkürzung PKT entfallen (Beispiel 14). (7) Bei Uhrzeiten werden: - volle Stunden als zweistellige Zahlen; - Stunden mit Minutenangaben als vierstellige Zahlen ohne Satzzeichen geschrieben (Beispiel 13). (8) Monatsangaben sind in folgender Form als Kurzwörter zu schreiben, IAN, FEBR, MAERZ, APRIL,MAI, IULLI, AUG,SEPT, OKT, NOV, DEZ (Beispiel 14). (9) Bei Wiederholungen sind die Bigramme AE, OE, UE, SZ, KV, VV und KS, wenn sie mit der Originalschreibweise iden- tisch sind, zu verdoppeln (Beispiel 6). In der Wiederholung ist J durch IOT und Y durch IPS zu er- setzen (Beispiel 6). Zahlenangaben sind bei gestörten Kanälen A1-Betrieb in der Wiederholung in Worten auszuschreiben (Beispiel 1). 3.5. Herrichtung reiner Zifferntexte (Gerät M-125-3MN, Textartenschalter auf Zi (1) Es ist darauf zu achten, daß das für die Bearbeitung notwendige Typenrad mit russischen Schriftzeichen einge- setzt ist (beachte Abb. 12). (2) Der Textartenschalter ist Zi (Zifferntext), der Modulschalter auf 10 zu schalten. (3) Es dürfen nur Texte chiffriert werden, die sich mit- tels spezieller Vorschriften (Formularcodes, Substitu- tionstafeln u. ä.) in aus reinen Ziffern bestehenden Text umwandeln lassen. Es ist streng verboten. andere Zeichen (Satzzeichen. Buch- staben, Zwischenraum) zum Chiffrieren einzugeben. (Bei Eingabe über Lochstreifen ergibt sich für jedes chiffrier- te Zeichen, das nicht Ziffer ist, im Lochstreifen eine 32. Kombination.) 4. Inbetriebnahme des Gerätesatzes 4.1. Allgemeines (1) Das Chiffriergerät muß in einem der Sicherheitsbestim- mungen des Chiffrierwesens entsprechenden gesicherten Be- reich/Sperrbereich aufgestellt werden. Der Radius der kon- trollierten Zone muß mindestens 10 m betragen, (2) Der Gerätesatz - das Chiffriergerät (mit Schlüssel- scheibensatz und Typenrad), das Stromversorgungsgerät und die Stromversorgungskabel - muß bei der Arbeit von Nach- richtenanlagen (Funkempfangs und -sendegeräten, TF-Ge- räten, Richtfunkgeräten usw.) und von allen weiteren Ka- beln die über die kontrollierte Zone hinausgehen, einen Mindestabstand von 0,5 m aufweisen. (3) Vor Inbetriebnahme des Gerätesatzes ist darauf zu achten, daß - die zur Verfügung stehende Stromart (Gleich- oder Wechselstrom) und die Netzspannung festgestellt werden, - beim Gerät M-125-3MN die Stellschraube unter der Grund platte auf BKЛ. (Ein) steht, wenn bei Stellung des Arbeitsartenschalters auf DL der Ausdruck gleichzei- tig erfolgen soll; auf OTKЛ (Aus),wenn nur eine Lochung erfolgen soll und das für die Arbeit vorgesehene Typenrad (lateinisch oder russisch) eingesetzt ist, - der entsprechende Tagesschlüssel eingestellt ist (siehe Abschnitt 7.2.), - der Hebel Sendung <-> Empfang (rechts am Gerät) auf Sendung steht, - der Papierstreifen in das Gerät eingezogen ist. 4.2. Arbeitsgänge bei der Arbeit mit Wechselspannung (127/220 V) (1) Stromartenschalter des Stromversorgungsgerätes auf Netz~ schalten. (2) Netzschalter des Chiffriergerätes auf Aus schalten. (3) Chiffriergerät an den Ausgang des Stromversorgungs- gerät (Maschine, bzw. Gerät) anschließen. (4) Regelschalter am Stromversorgungsgerät in Mittelstel- lung (l bzw. 0) schalten. (5) Stromversorgungsgerät (Eingang~) mittels Stromver- sorgungskabel ans Netz anschließen. (6) Spannungswahlschalter des Stromversorgungsgerätes auf 250 schalten (7) Netzschalter des Chiffriergerätes auf Ein schalten. (Die Baugruppen des Gerätes nehmen ihre Ausgangsstellung ein.) (8) Arbeitsartenschalter in Stellung DL (Drucken und Lochen) schalten. (9) Betriebsartenschalter in Stellung D (Dechiffrieren) oder C (Chiffrieren) schalten. (10) Taste Ein des Transmitters drücken und mittels Spannungswahlschalter und Regelschalter das Stromversor- gungsgerätes eine Ausgangsspannung von 24 V ± 2,4 V ein- regeln. (11) Chiffriergerät ausschalten. 4.3. Arbeitsgänge bei der Arbeit mit Gleichspannung (24 V) Der Netzschalter am Gerät muß auf Aus stehen. (1) Stromartenschalter des Stromversorgungsgerätes auf Netz= schalten. (2) Netzschalter des Chiffriergerätes auf Aus schalten. (3) Chiffriergerät an den Ausgang des Stromversorgungs- gerätes (Maschine bzw. Gerät) abschließen. (4) Stromversorgungsgerät (Maschine 24 V) mittels Strom- versorgungskabel an das Gleichstromnetz bzw. einen Akku- mulator anschließen (5) Netzschalter des Stromversorgungsgerätes auf Ein schalten. (6) Netzschalter des Chiffriergerätes auf Ein schalten. (Die Baugruppen des Gerätes nehmen ihre Ausgangsstellung ein.) (7) Arbeitsartenschalter in Stellung DL (Drucken und Lochen) schalten. (8) Betriebsartenschalter in Stellung D (Dechiffrieren) oder C (Chiffrieren) schalten. (9) Taste Ein des Transmitters drücken und mittels Voltmeter die Gleichspannung kontrollieren. (10) Chiffriergerät ausschalten. 5. Überprüfung des Chiffriergerätes auf Funktionstüchtigkeit 5.1. Allgemeines (1) Die Überprüfung des Chiffriergerätes auf Funktions- tüchtigkeit ist täglich nach Tagesschlüsselwechsel bzw. bei Dienstübernahme unabhängig vom Arbeitsanfall, in der angegebenen Reihenfolge durchzuführen und nachzuweisen, Das anfallende Kontrolltextmaterial ist nachweislich zu vernichten. (2) Das Chiffriergerät darf nicht zum Chiffrieren verwen- det werden, wenn das Ergebnis der Überprüfung gegenüber den vorgeschriebenen abweicht. (3) Mängel am Gerät sind durch den dafür zugelassenen Personenkreis zu beseitigen. Die Überprüfung auf Funktions- tüchtigkeit ist nach dem Beseitigen der Mängel am Chif- friergerät vollständig zu wiederholen. 5.2. Überprüfung des Gerätes der Betriebsart K (Klar- text) (1) Gerätesatz entsprechend Abschnitt 4. in Betrieb nehmen. (2) Beim Gerät M-125-3MN | M-125-MN den Textartenschalter auf | den Schriftartenschalter auf Bu (Buchstaben-Ziffern | LAT (lateinisch). schalten text) schalten, | den Modulschalter auf 30 | schalten. | (3) Betriebsartenschalter auf K (Klartext) schalten. (4) Netzschalter des Chiffriergerätes auf Ein schalten. (5) Jede der folgenden Tasten in der Reihenfolge unmittel- bar hintereinander fünfmal drücken: Achtung bei: M-125 Mx xMPx Taste G (Lochung im Kanal 1), Г U Taste 8 (Lochung im Kanal 2), Ч X Taste 6 (Lochung im Kanal 3), Ы S Taste K (Lochung im Kanal 4), K R Taste A (Lochung im Kanal 5), A F Taste 9 (Lochung aller 5 Kanäle), nach ITA-Nr. 2 Ю 8 (6) Taste Zwischenraum einmal drücken. (7) Alle Tasten In der Reihenfolge der Tastenreihen im Wechsel mit der Taste Zwischenraum drücken. (8) Beim Gerät M-125-3MN - Lochstreifen mittels Streifentransportrolle um einen Schritt weitertransportieren; - alle Tasten (außer Tasten 1... und A... in der Reihenfolge der Tastenreihen im Wechsel mit der Taste Zwischenraum drucken; - Taste 1... einmal drücken; - alle Tasten (außer Tasten 1... und A... in der Reihenfolge der Tastenreihen im Wechsel mit der Taste Zwischenraum drücken; - Lochstreifen mittels Streifentransportrolle um einen Schritt weitertransportieren; - außer Taste um Й/J die Tasten der ersten Tastenreihe in der Reihenfolge im Wechsel mit der Taste Zwischenraum drücken; (3) Hebel der Andruckrolle nach vorn drücken und Loch- streifen ca. 30 cm vorziehen, Lochstreifen abreißen. (10) Hergestellten Lochstreifen (Kontrolltextlochstreifen) mit erster Schrittgruppe des Kontrolltextes in den Trans- mitter einlegen. (11) Arbeitsartenschalter in Stellung DL (Drucken und Lochen) bzw. in Stellung D (Drucken) schalten. (12) Taste Ein am Transmitter drücken. (Der über Trans- mitter eingegebene Text wird auf Streifen ausgegeben. Das Gerät stoppt automatisch nach Einlesen der 32. Kombination im Streifen.) (13) Beim Gerät M-125-3MN - Textartenschalter in Stellung Mi (Buchstaben-Ziffern- Zeichentext) schalten; - Taste Ein am Transmitter drücken (Der über Transmitter eingegebene Text wird auf Streifen ausgegeben. Das Gerät stoppt automatisch nach Einlesen der 32. Kombination im Streifen.); - Taste Ein am Transmitter drücken. (Der über Trans- mitter eingegebene restliche Text wird auf Streifen ausgegeben. Das Gerät stoppt automatisch nach Einlesen der 32. Kombination im Streifen.) (14) Lochstreifen aus dem Transmitter herausnehmen und Transmitterklappe schließen. (15) Hebel der Andruckrolle nach vorn drücken und Streifen ca. 30 cm vorziehen. Streifen abreißen und mit den Kon- trolltextlochstreifen bzw. mit dem Kontrolltext (siehe Abb. 13) vergleichen. Der Lochstreifen bzw. Text muß mit dem Kontrolloch- streifen bzw. mit dem Kontrolltext übereinstimmen. 5.3 Überprüfung des Gerätes in den Betriebsarten C (Chiffrieren) und D (Dechiffrieren) Die Überprüfung des Gerätes ist mit gültigem Tagesschlüssel in folgender Reihenfolge durchzuführen: (1) Hergestellten Kontrolltextlochstreifen (siehe Ab- schnitt 5.2.) mit erster Schrittgruppe des Kontrolltextes in den Transmitter einlegen (siehe Abschnitt 6.3.). (2) Schlüsselscheiben in eine solche axiale Anfangsstel- lung bringen, daß über der Einstelleiste die Buchstaben- folge AAAAAAAAAA stehen kommt. (3) Beim Gerät M-125-3MN den Textartenschalter in Stellung Bu (Buchstaben-Zifferntext) schalten. (4) Arbeitsartenschalter in Stellung DL (Drucken und Locher) schalten. (5) Betriebsartenschalter in Stellung C (Chiffrieren) schalten. (6) Taste Ein am Transmitter drücken. (Der über Loch- streifen eingegebene Kontrolltext wird chiffriert auf Lochstreifen ausgegeben. Das Gerät stoppt automatisch nach der 32. Kombination im Streifen.) (7) Beim Gerät M-125-3MN nach auftretenden Stopps wieder holt Taste Ein am Transmitter drücken bis der gesamte Kontrolltext eingelesen ist. (Der eingelesene Kontrolltext wird chiffriert auf Lochstreifen ausgegeben.) (B) Kontrollochstreifen aus den Transmitter heraus- nehmen. (9) Hebel der Andruckrolle nach vorn drücken. Lochstreifen ca. 30 cm vorziehen und abreißen. Erhaltenen Chiffretextlochstreifen mit erster Schritt- gruppe in den Transmitter einlegen (siehe Abschnitt 6.3.). (10) Schlüsselscheiben in eine solche axiale Anfangsstel- lung bringen, daß über der Einstelleiste die Buchstaben folge AAAAAAAAAA zu stehen kommt. (11) Arbeitsartenschalter in Stellung D (Drucken) schal- ten. (12) Betriebsartenschalter in Stellung D (Dechiffrieren) schalten. (13) Taste Ein ein Transmitter drücken. (Der über Loch- streifen eingegebene Chiffretext muß dechiffriert auf Streifen ausgegeben werden. Das Gerät stoppt automatisch nach Einlesen der 32. Kombination im Streifen.); (14) Beim Gerät M-125-3MN - Textartenschalter in Stellung Mi (Buchstaben-Ziffern- Zeichentext) schalten; - Taste Ein am Transmitter drücken. (Der über Lochstrei- fen eingegebene Chiffretext muß dechiffriert auf Strei- fen ausgegeben werden Das Gerät stoppt automatisch nach Einlesen der 32. Kombination im Streifen.); - Textartenschalter in Stellung Zi (Zifferntext) schal- ten; - Taste Ein am Transmitter drücken. (Der über Lochstrei- fen eingegebene Chiffretext muß dechiffriert auf Strei- fen ausgegeben werden. Das Gerät stoppt automatisch nach Einlesen der 32. Kombination im Streifen.) (15) Chiffriergerät ausschalten, (16) Chiffretextlochstreifen aus dem Transmitter heraus- nehmen. (17) Hebel der Andruckrolle nach vorn drücken und Loch- streifen ca. 30 cm vorziehen. Lochstreifen abreißen und erhaltenen Text mit dem Kontrolltext (siehe Abb. 13) ver- gleichen. Die Texte müssen bis auf gekennzeichnete(n) Stelle(n) im Text übereinstimmen! 6. Herstellen und Drucken eines Streifens 6.1. Allgemeines (1) Bei der Herstellung eines Klartextlochstreifens darf die Taste mit der Buchstabenkombination Й/J nicht ge- drückt werden. (2) Am Gerät M-125-3MN - das Typenrad einsetzen das die entsprechenden lateini- schen bzw. russischen Schriftzeichen der gewählten Schriftart enthält (siehe Abb. 12), - bei reinem Zifferntext das Typenrad mit russischen Schriftzeichen einsetzen (siehe Abb. 12), - den Modulschalter links am Gerät bei Buchstabentext in Stellung 30, bei Zifferntext In Stellung l0. schal- - den Textartenschalter in Stellung Mi (Buchstaben-Ziffern- Zeichentext) bzw. in Stellung Bu (Buchstaben-Ziffern- text), bei Zifferntext in Stellung Zi (Zifferntext) schal- ten. (3) Am Gerät M-125-MN den Schriftartenschalter entspre- chend der gewählten Schriftart auf LAT. oder RUSS. schalten. 6.2. Arbeitsablauf bei der Herstellung eines Loch- streifens (1) Betriebsartenschalter in Stellung K (Klartext) und Arbeitsartenschalter in Stellung DL (Drucken und Lochen) schalten. (2) Gerätesatz in Betrieb nehmen (siehe Abschnitt 4.) oder falls bereits erfolgt, Chiffriergerät einschalten. (3) Mittels Zwischenraumtaste 5 bis 10 cm Streifenvorlauf geben. (4) Text über die Tastatur eintasten. (5) Nach Eintasten des letzten Elements mittels Zwischen- raumtaste 5 bis 10 cm Streifenvorlauf geben (6) Hebel der Andruckrolle nach vorn drücken, Lochstreifen ca. 30 cm vorziehen und abreißen. Klartext eindeutig mit KLARTEXT kennzeichnen. 6.3. Einlegen eines Lochstreifens in den Transmitter (1) Transmitterklappe öffnen. (2) Lochstreifen so in den Transmitter einlegen, daß sich die erste zu bearbeitende Schrittgruppe über den Abfühl- stifte das Transmitters befindet. (3) Transmitterklappe schließen. Klartextlochstreifen müssen eindeutig mit der Aufschrift KLARTEXT gekennzeichnet sein! 6.4. Drucken und Doppeln eines Streifens (1) Betriebsartenschalter in Stellung K (Klartext) und Arbeitsartenschalter beim Drucken | Drucken und Lochen in Stellung D (Drucken) | in Stellung DL (Drucken schalten. | und Lochen) schalten. (2) Lochstreifen in den Transmitter einlegen (siehe Ab- schnitt 6.3.). (3) Mittels Zwischenraumtaste 5 bis 10 cm Streifenvorlauf geben. (4) Taste Ein am Transmitter drucken. Text wird einge- lesen und beim Drucken | Drucken und Lochen auf Streifen ausgedruckt.) | auf Streifen ausgedruckt und | im Streifen gelocht.) Gerät stoppt automatisch beim Lesen der 32. Kombina- tion. (5) Hebel der Andruckrolle nach vorn drücken, Streifen ca. 30 cm vorziehen und abreißen. Klartextlochstreifen eindeutig mit KLARTEXT kennzeichnen. 7. Chiffrieren 7.1. Allgemeines (1) Die Inbetriebnahme des Gerätesatzes ist entsprechend Abschnitt 4. vorzunehmen (2) Die Handkurbel darf zum Chiffrieren nicht benutzt werden. (3) Die in diesem Abschnitt auftretenden gerätebezogenen Begriffe und, Schalterstellungen sind aus den Abbildungen 6 bis 9 ersichtlich. 7.2. Tagesschlüsseleinstellung 7.2.1. Allgemeines (1) Die Tagesschlüsseleinstellung ist innerhalb eines Gel- tungszeitraum von der Verkehrsart d. h. vom individuel- len zirkularen und allgemeinen Verkehr unabhängig. (2) Zur Schlüsseleinstellung dürfen nur die zugewiesenen Schlüsselscheibensätze benutzt werden. (3) Die zugewiesenen Tagesschlüsselhefte sind in der Re- gel mit der niedrigsten Seriennummer beginnend fortlau- fend zur Bearbeitung zu benutzen. Zur Bearbeitung vor Sprüchen ist der Tagesschlüssel -Ta- gesschlüsseltabelle und Schlüssellochkarte - mit der den Tagesdatum entsprechenden Nummerierung aus dem Tagesschlüs- selheft zu entnehmen (Beispiel 15). (4) Bei der Zusammenarbeit von Geräten mit zerlegbaren und nichtzerlegbaren Schlüsselscheiben sind die zerlegbaren Schlüsselscheiben wie folgt zusammenzusetzen und einzu- stellen (siehe Abb. 7): - Einstellring jedes Scheibenkörpers drehen, bis die Ein- stellmarkierung mit dem Buchstaben A des Markierungs- ringes übereinstimmt; - Kommutationseinsätze und Scheibenkörper mit gleicher Buchstabenkennzeichnung einander zuordnen; - Kommutationseinsätze mit der Seite 1 nach außen in die zugeordneten Scheibenkörper so einlegen, daß die Ein- stellmarke jedes Kommutationseinsatzes mit dem Buchsta- ben A auf dem jeweiligen Markierungsring des zugeordne- ten Scheibenkörpers übereinstimmt; - Die Einstellung der Kommutationseinsätze mittels Siche- rungsscheibe sichern; - Die Schlüsselscheiben entsprechend dem vorgesehenen Ta- gesschlüssel für nichtzerlegbare Schlüsselscheiben (siehe Abschnitt 7.2.4.) einstellen. Es ist verboten. zerlegbare Schlüsselscheibeneinsätze mit dieser konstanten Einstellung bzw. nichtzerlegbare Schlüs- selscheibensätze zur Bearbeitung von Texten des allgemei- nen Verkehrs in der Textart Ziffern zu verwenden. (5) Die Tagesschlüsseleinstellung ist grundsätzlich zu überprüfen. 7.2.2. Schlüssellochkarte Die Schlüssellochkarte (siehe Abschnitt 2.2.3. Ziffer (5) Abb. 3) ist wie folgt in den Kommutator einzulegen: - Sicherungsbügel der Kommutatorklappe herunterklappen - Kassette bis zum Anschlag herausziehen. - Schlüssellochkarte des vorherigen Tagesschlüssels (bzw. Metalldreieck, falle vorhanden) entnehmen. - Für den folgenden Geltungszeitraum vorgesehene Schlüs- sellochkarte so in die Kassette einlegen, daß die zwei- stellige Zahl der Lochkarte in die linke Ecke der Kas- sette zu liegen kommt und die linke Kante der Lochkarte an der Anschlagleiste der Kassette anliegt. - Kassette bis zum Anschlag einschieben und mit dem Bügel sichern. Das Metalldreieck darf nur bei Instandsetzungsarbeiten zur Überprüfung des Gerätes In den Kommutator eingelegt werden. 7.2.3.Einstellungen mittels Tagesschlüsseltabelle für zer- legbare Schlüsselscheiben Die Schlüsselscheiben entsprechend dem vorgesehenen Tages- schlüssel wie folgt einstellen (siehe Abb. 6 und 7): (1) Federring von der Achse lösen, Schlüsselscheiben von der Achse ziehen, Sicherungsscheibe der Schlüsselscheibe lösen und Kommutationseinsätze aus den Scheibenkörpern herausnehmen. (2) Scheibenkörper nach Ihrer Kennzeichnung entsprechend der in der erstes Zeile der Tagesschlüsseltabelle ange- gebenen Reihenfolge der Buchstaben hinlegen (Beispiel 16). (3) Einstellungsmarkierung auf dem Einstellring jedes Schei- benkörpers (nach Ziffer (2) geordnet) nach dem Buchstaben der zweiten Zeile der Tagesschlüsseltabelle in der ange- gebenen Reihenfolge auf den Buchstaben des Markierungs- ringes einstellen (Beispiel 17). (4) Die mit Buchstaben gekennzeichneten Kommutationsein- sätze nach der dritten Zeile der Tagesschlüsseltabelle in der angegebenen Reihenfolge den bereits geordneten Schei- benkörpern zuordnen (Beispiel 18). (5) Die Kommutationseinsätze mit der Seite nach außen. in den Scheibenkörper einlegen, die durch die vierte Zelle der Tagesschlüsseltabelle in der angegebenen Reihenfolge angegeben wird (Beispiel 19). (6) Die Kommutationseinsätze so in den Scheibenkörper ein- legen, daß die Einstellmarke des jeweiligen Kommutations- einsatzes mit dem Buchstaben auf dem jeweiligen Markierungs- ring des Scheibenkörpern übereinstimmt, der durch die fünf- te Zeile der Tagesschlüsseltabelle vorgegeben wird (Bei- spiel 20). Die Einstellung der Kommutationseinsätze mittels Siche- rungsscheibe sichern. (7) Die Schlüsselscheiben in der durch die erste Zeile der Tagesschlüsseltabelle vorgeschriebenen Reihenfolge mit den unbeweglichen Kontakten zum Anschlag auf die Achse auf- setzen und mit dem Federring sichern (Beispiel 21). 7.2.4. Einstellung mittels Tagesschlüsseltabelle für nichtzerlegbare Schlüsselscheibe Die Schlüsselscheiben entsprechend dem vorgesehenen Tages- schlüssel wie folgt einstellen (siehe Abb. 2): (1) Federring von der Achse lösen und die Schlüssel- scheiben von der Achse ziehen. (2) Schlüsselscheiben in der, durch die obere Zeile der Tagesschlüsseltabelle (Beispiel siehe Abb. 2) vorgeschrie- benen Reihenfolge mit der unbeweglichen Kontakten zum An- schlag auf die Achse aufsetzen. Die Reihenfolge der Schlüsselscheiben auf der Achse muß mit der Reihenfolge der Buchstaben dem Tagesschlüssel übereinstimmen (Bei spiel 22). (3) Die aufgesetzten Schlüsselscheiben mit dem Federring sichern. 7.3. Spruchschlüsseleinstellung 7.3.1. Allgemeinen (1) Die Spruchschlüssel für den individuellen bzw. den zirkularen Verkehr sind aus dem Spruchschlüsselheft in der Reihenfolge ihrer Nummerierung den Sprüchen zuzuordnen. (2) Die Spruchschlüssel für den allgemeinen Verkehr sind je nach Anweisung aus den vorgegebenen bzw. den erzeugten Kenngruppen zu bilden. Bei der Erzeugung auf Streifen angefallene Kenngruppen und Schlüsselgruppen sind wie ein Blatt Zwischenmaterial zu behandeln, mit dem zugehörigen anfallenden Zwischenmaterial aufzubewahren, nachzuweisen und nach fehlerfreier Bearbei- tung des jeweiligen Sprüchen (spätestens nach Ablauf der festgelegten Frist) nachweislich zu vernichten. (3) Jeder Spruchschlüssel verliert seine Gültigkeit nach einmaliger Verwendung. Die wiederholte Benutzung eines Spruchschlüssels des individuellen, zirkularen oder allge- meinen Verkehrs zur Chiffrierung ist grundsätzlich ver- boten! (4) Die ordnungsgemäße Einstellung der Schlüsselscheiben nach dem vorgegebenen Schlüssel ist unmittelbar nach der Einstellung nochmals zu prüfen. 7.3.2. Spruchschlüsseleinstellung bei individuellem bzw. zirkularem Verkehr (1) Nach dem ersten Buchstaben der ersten Schlüsselgruppe die erste Schlüsselscheibe (von links) so lange drehen, bis dieser Buchstabe unmittelbar über der Einstelleiste erscheint. (2) Nach dem zweiten Buchstaben der ersten Schlüsselgruppe die zweite Schlüsselscheibe (von links) es lange drehen, bis dieser Buchstabe unmittelbar über der Einstelleiste erscheint usw. (3) Nach dem ersten Buchstaben der zweiten Schlüsselgruppe die sechste Schlüsselscheibe (von linke) so lange drehen, bis dieser Buchstabe unmittelbar über der Einstelleiste erscheint usw. Nach Einstellung aller Schlüsselscheiben müssen sich über der Einstelleiste auf den Schlüsselscheiben die Buchstaben entsprechend der Reihenfolge der Buchstaben des Spruch- schlüssels befinden (Beispiel 23). 7.3.3. Erzeugung des Spruchschlüssels für den allgemeinen Verkehr (1) Betriebsartenschalter in Stellung C (Chiffrieren) schalten. (2) Arbeitsartenschalter in Stellung D (Drucken) schal- ten. (3)Am Gerät M-125-3MN bei Bearbeitung von Buchstabentext | reinem Zifferntext | - das Typenrad mit russi- | schen Schriftzeichen ein | setzen, - den Modulschalter in Stellung 30 stellen, | 10 stellen, - den Textartenschalter in Stellung Bu (Buchstabentext) | Zi(Zifferntext) schalten. | schalten. (4) Netzschalter des Chiffriergerätes auf Ein schalten. (5) Bei Erzeugung des Spruchschlüssels ohne Vorgabe von Kenngruppen: - Schlüsselscheiben in beliebige (unsystematische) axiale Anfangsstellung bringen. - Eine der Markierungen auf der Streifentransportrolle in Übereinstimmung mit der Markierung auf dem Hebel der Andruckrolle bringen. - Bei der Bearbeitung von Buchstabentext | reinem Zifferntext zehn unsystematisch ausgewählte Elemente eintasten. | Ziffern eintasten. (Auf dem Streifen werden zwei Fünfergruppen - 1. und 2. Kenngruppe - abgedruckt.) Hebel der Andruckrolle drücken; Streifen vorziehen, ab- reißen und mit KG kennzeichnen. Es ist verboten, zur Erzeugung der zwei Fünfergruppen (Kenngruppen) den Transmitter zu verwenden, das gleiche Element (Buchstabe, Ziffer. Zeichen, Zwischenraum) mehr- mals unmittelbar hintereinander oder in gesetzmäßiger Folge über die Tastatur einzugeben! (6) Bei Erzeugung des Spruchschlüssels mit Vorgabe der Kenngruppen: - Zwei aufeinanderfolgende noch nicht verwendete Kenn- gruppen (1. und 2. Kenngruppe) dar Kenngruppentafel ent- nehmen und streichen. - Die Entnahme der beiden Kenngruppe unmittelbar unter diesen durch Datum und Unterschrift nachweisen. (7) Die Schlüsselscheiben - bei der Arbeit mit zerlegbaren Schlüsselscheiben (Tages- schlüsseltabelle entsprechend Abb. 1) in die axiale An- fangsstellung AAAAAAAAAA bringen; - bei der Arbeit mit nichtzerlegbaren Schlüsselscheiben (Tageschlüsseltabelle entsprechend Abb. 2) nach den Fünfergruppen der zweiten bzw. zweiten und dritte Zeile der Tagesschlüsseltabelle in der angegebenen Reihenfolge in die axiale Anfangsstellung bringen (Beispiel 24). Oder bei der Anwendung von Tagesschlüsseltabellen für zerlegbare Schlüsselscheiben nach den Fünfergruppen der zweiten Zeile (Abb. 1). (8) Eine der Markierungen auf der Streifentransportrolle in Übereinstimmung mit der Markierung auf dem Hebel der Andruckrolle bringen. (9),Die Buchstaben bzw. Ziffern der beiden Kenngruppen (vorgegebene bzw. erzeugte) eintasten (beachte Abb. 12). (Auftretenden Buchstaben J/Й durch Zwischenraum ersetzen.) Auf dem Streifen wird der aus zwei Fünfergruppen (l. und 2, Schlüsselgruppe) bestehende Spruchschlüssel abgedruckt. (10) Chiffriergerät ausschalten. (11) Hebel der Andruckrolle nach vorn drücken; Streifen vorziehen, abreißen und mit SchG kennzeichnen. Spruchschlüssel müssen aus mindestens drei verschiedenen Elementen (Buchstaben. Ziffern) bestehen, andernfalls ist eine neue Kenngruppe zur Bildung des Spruchschlüssels zu verwenden. - Bei Buchstabentext (Textartenschalter in Stellung Bu) die Ziffern und lateinischen Schriftzeichen der Schlüs- selgruppen anhand der Tastaturbelegung; in russische Schriftzeichen umsetzen. - Bei reinem Zifferntext (Textartenschalter in Stellung Zi) die Ziffern der Schlüsselgruppen anhand der fol- genden Tabelle in russische Schriftzeichen umsetzen: Ziffer | 1 2 3 4 5 6 7 8 9 0 Buchstabe | A Б B Г Д E Ж 3 И K (12) Spruchschlüssel wie beim individuellen Verkehr (siehe Abschnitt 7.3.2.) einstellen. Die Erzeugung des Spruchschlüssels durch irgendeine andere Methode. die sich von der angeführten unterscheidet ist streng verboten! 7.4. Erkennungsgruppen 7.4.1. Allgemeines Zu den Erkennungsgruppen gehören in der Reihenfolge die Verfahrensgruppe, die Unterscheidungsgruppe, die Kenn- gruppe(n) sowie die Dienstgruppe. 7.4.2. Verfahrensgruppe (1) Durch die Verfahrensgruppe werden die Sprüche des Ver- fahrens M-125 eindeutig von Sprüchen anderer Verfahren unterschieden: Buchstabentext | AAAAA Zifferntext | 11111 (2) Die Verfahrensgruppe ist offen als erste Gruppe vor der Unterscheidungsgruppe einzutasten. (3) Sprüche des allgemeinen Verkehrs erhalten keine Ver- fahrensgruppe. 7.4.3. Unterscheidungsgruppe (1) Durch die Unterscheidungsgruppe wird die Verkehrsart für den zirkularen Spruch angegeben: | Textart Schriftart | Buchstabentext | Zifferntext deutsch | DDDDD | 55555 russisch | | 55555 (2) Die Unterscheidungsgruppe ist offen unmittelbar vor der Kenngruppe (nach der Verfahrensgruppe) einzutasten. 7.4.4. Kenngruppe(n) (1) Die Kenngruppe(n) bestimmt (bestimmen) den Spruch- schlüssel, mit dem der Klartext bearbeitet wurde. (2) Die Entnahme der Kenngruppen für den individuellen bzw. zirkularen Verkehr aus der Kenngruppentafel (siehe Abb. 5) erfolgt spaltenweise von oben nach unten, in der Reihenfolge der Spalten von links nach rechts (Beispiel 25). (3) Bei den Kenngruppen des allgemeinen Verkehrs (siehe Abschnitt 7.3.3.) ist jeder Buchstabe/jede Ziffer dreifach zu setzen (Beispiel 27). (4) Die Kenngruppe(n) ist (sind) offen unmittelbar vor der ersten Gruppe des Chiffretextes (nach der Unterscheidungs- gruppe) einzutasten (Beispiele 26, 27). 7.4.5. Dienstgruppe (1) Die Dienstgruppe besteht aus fünf Ziffern. Die ersten beiden Ziffern geben das Tagesdatum den eingestellten Ta- gesschlüssel an. Die drei letzten Ziffern enthalten die Gruppenanzahl des Chiffretextes, einschließlich Verfahrens-, Unterscheidungs- und Kenngruppe(n), ausschließlich Dienst- gruppe (Beispiele 26, 27). (2) Besteht die Gruppenanzahl aus einer ein- bzw. zwei- stelligen Zahl, so sind vor dieser zwei Nullen bzw. eine Null zu netzen (Beispiel 28). Bei Bearbeitung vor Buchstabentexten in der Schriftart russisch sind die Ziffern der Dienstgruppe anhand der Ta- belle Abschnitt 7.3.3. Ziffer (11) in russische Schrift- zeichen umzusetzen. (3) Die Dienstgruppe ist als letzte Gruppe dem Chiffretext anzufügen 7.5. Arbeitsablauf beim Chiffrieren 7.5.1. Allgemeines (1) Mit dem Verfahren M-125 dürfen nur Klartexte. bearbei- tet werden, die entsprechend den Festlegungen des vorlie- genden Dokumentes hergestellt wurden. (2) Entsprechend der Vorgeschriebenen Schriftart - im Gerät M-125-3MN bei Buchstaben-Ziffern- und Buchstaben-Ziffern-Zeichen- text das entsprechende Typenrad mit lateinischen bzw. russischen Schriftzeichen einsetzen und den Modulschal- ter auf 30 schalten, bei reinem Zifferntext das Typen- rad mit russischen Schriftzeichen einsetzen und den Mo- dulschalter auf 10 schalten, - am Gerät M-125-MN den Schriftartenschalter bei deutschem Text auf LAT schalten, bei russischem Text auf RUSS schalten. (3) Der. gültigen Tagesschlüssel einstellen (siehe Ab- schnitt 7.2 und 5.1.). (4) Bei allgemeinem Verkehr den Spruchschlüssel (siehe Ab- schnitt 7.3.3.) erzeugen. (5) Zur Kontrolle der einwandfreien Chiffrierung des Klar- textes den Chiffretext, zumindest aber den Anfang des Chiffretextes dechiffrieren. Den dechiffrierten Text auf Übereinstimmung mit dem eingegebenen Klartext prüfen. Den dechiffrierten Text zusammen mit dem anderen angefallenen Zwischenmaterial nachweislich vernichten. 7.5.2. Chiffrieren mit Ausdruck auf Streifen (1) Beim Gerät M-125-3MN den Textartenschalter entsprechend der gewählten Textart in Stellung Bu bzw. Zi schalten. (2) Betriebsartenschalter in Stellung K (Klartext) schal- ten. (3) Arbeitsartenschalter in Stellung D (Drucken) schal- ten. (4) Hebel zur automatischen Fünfergruppenteilung (rechts am Gerät in Richtung Geräterückwand drücken und einrasten lassen. (5) Streifentransportrolle der Andruckrolle so weit drehen, bis eine der Markierungen auf der Streifentransportrolle mit der Markierung auf dem Hebel der Andruckrolle überein- stimmt. (6) Netzschalter am Chiffriergerät auf Ein schalten. (7) In der Reihenfolge entsprechend der gewählten Verkehrs- art individuell | zirkular | allgemein - die Verfahrensgruppe (sieht Ab- | - die Kenngruppen, schnitt 7.4.2.) eintasten, | jeder Buchstabe/ | - die Unterschei- | jede Ziffer drei- | dungsgruppe | mal gesetzt (siehe | (siehe Abschnitt | Abschnitt 7.4.4.), | 7.4.3.) ein- | eintasten (sechs | tasten, | Fünfergruppen), - die Kenngruppe (siehe Abschnitt | 7.4.4.) eintasten. (Bei eingesetz- | tem Typenrad mit lateinischen | Schriftzeichen bzw. bei Stellung des | Schriftartenschalters auf LAT wer | den die russischen Buchstaben der | eingegebenen Kenngruppe(n) entspre- | chend der Tastaturbelegung, siehe | Abb. 12, als lateinische Buchstaben | und Ziffern ausgedruckt.) | (8) Betriebsartenschalter in Stellung C (Chiffrieren) schalten. (9) Fünfergruppenzähler auf Null stellen. Automatische Fünfergruppenteilung durch Drücken des Knopfes (rechts am Gerät) abschalten. (10) Spruchschlüssel einstellen (siehe Abschnitt 7.3.). (11) Bei Eingabe des hergerichteten Klartextes über die Tastatur | den Transmitter - hergerichteten | - Klartextlochstreifen einlegen (siehe Klartext (siehe | Abschnitt 6.3.). Abschnitt 3.) | - Taste Ein am Transmitter drücken. eintasten. | - Vor Ende des Klartextlochstreifens | Taste Aus drücken. | - Taste Aus mehrmals drücken. bis die | letzte Klareinheit eingelesen wurde. | Streifen aus dem Transmitter heraus | nehmen. | Transmitterklappe schließen - Unvollständige Gruppe am Spruchende durch Eingabe des Zwischenraumes zur Fünfergruppe auffüllen. Das Auffüllen am Fünfergruppenzähler kontrollieren. (12) Betriebsartenschalter in Stellung K schalten. (13) Taste Zwischenraum einmal drücken. (14) Dienstgruppe (siehe Abschnitt 7.4.5.) eintasten. (15) Netzschalter des Chiffrier- und des Stromversorgungs- gerätes ausschalten. (16) Hebel der Andruckrolle drücken; Chiffriertextstreifen ca. 30 cm vorziehen und abreißen. Chiffriertextstreifen auf Formblatt aufkleben. 7.5.3. Chiffrieren auf Lochstreifen (1) Beim Gerät M-125-3MN den Textartenschalter entsprechend der, gewählten Textart in Stellung Bu bzw. Zi schalten. (2) Betriebsartenschalter in Stellung K (Klartext) schalten. (3) Arbeitsartenschalter in Stellung DL (Drucken und Lochen) schalten. (4) Netzschalter am Chiffriergerät auf Ein schalten. (5) Mittels Zwischenraumtaste 5 bis 10 cm Streifenvorlauf geben. (6) In der Reihenfolge entsprechend der gewählten Verkehrsart individuell | zirkular | allgemein - die Verfahrensgruppe (siehe Ab- | - die Kenngruppen, schnitt 7.4.2.) eintasten, | jeder Buchstabe/ | - Taste zwischen- | - jede Ziffer drei | raum einmal | mal gesetzt | drücken, | (siehe Abschnitt | - die Unterschei- | 7.4.4.), nach je | dungsgruppe | 5 Elementen ein- | (siehe Ab- | mal Zwischenraum, | schritt 7.4.3.) | eintasten (30 Ele- | eintasten | mente und 5 Zwi- - Taste Zwischenraum einmal drücken, | schenräume). - die Kenngruppe (siehe Abschnitt | 7.4.4.) eintasten. (Bei eingesetz- | tem Typenrad mit lateinischen | Schriftzeichen bzw. bei Stellung | des Schriftartenschalters auf LAT | werden die russischen Buchstaben | der eingegebenen Kenngruppe ent- | sprechend der Tastaturbelegung, | siehe Abb. 12, als lateinische Buch- | staben und Ziffern ausgedruckt.) | (7) Mittels Zwischenraumtaste 3 bis 5 cm Streifenvorlauf geben. Lochstreifen mittels Streifentransportrolle um einen Schritt weitertransportieren. (8) Betriebsartenschalter in Stellung C (Chiffrieren) schalten. Fünfergruppenzähler auf Null stellen. (9) Spruchschlüssel einstellen (siehe Abschnitt 7.3.). (10) Bei Eingabe des hergerichteten Klartextes über die Tastatur | den Transmitter - hergerichteten | - Klartextlochstreifen einlegen (siehe Klartext | Abschnitt 6.3.). (siehe Ab- | - Taste Ein am Transmitter drücken. schnitt 3.) | - Vor Ende des Klartextlochstreifens eintasten. | Taste Aus drücken. | - Taste Aus mehrmals drücken. bis die | letzte Klareinheit eingelesen wurde. | Streifen aus dem Transmitter heraus | nehmen. | Transmitterklappe schließen - Unvollständige Gruppe am Spruchende durch Eingabe des Zwischenraumes zur Fünfergruppe auffüllen. Das Auffüllen am Fünfergruppenzähler kontrollieren. - Lochstreifen mittels Streifentransportrolle um einen Schritt weitertransportieren. (11) Betriebsartenschalter in Stellung K schalten. (12) Dienstgruppe (siehe Abschnitt 7.4.5.) eintasten. (13) Mittels Zwischenraumtaste 5 bis 10 cm Streifenvorlauf geben. (14) Netzschalter des Chiffrier- und des Stromversorgungs- gerätes ausschalten. (15) Hebel der Andruckrolle nach vorn drücken, Chiffre- textstreifen 30 cm vorziehen und abreißen. (16) Für die Nachrichtenübermittlung notwendige Dienst- vermerke einschließlich Erkennungsgruppen auf zugehörigen Spruchformular bzw. auf den Anfang des Chiffretextloch- streifens handschriftlich eintragen. 8. Dechiffrieren 8.1. Allgemeines (1) Die Inbetriebnahme des Gerätesatzes ist entsprechend Abschnitt 4. vorzunehmen. (2) Nachstehend aufgeführte Arbeitsgänge sind bei Notwen- digkeit unter Berücksichtigung der jeweiligen Verkehrsart und der Art der Vorlage des Chiffretextes in der angegebe- nen Reihenfolge abzuarbeiten. (3) Entsprechend der vorgeschriebene Schriftart - im Gerät M-125-3MN bei Buchstaben-Ziffern- und Buchstaben-Ziffern-Zeichen- text das entsprechende Typenrad mit lateinischen bzw. russischen Schriftzeichen einsetzen und den Modulschalter auf 30 schalten, bei reinem Zifferntext das Typenrad mit russischer. Schriftzeichen einsetzen und den Modulschalter auf 10 schalten, - am Gerät M-125-MN der Schriftartenschalter bei deutschem Text auf LAT schalten, bei russischem Text auf RUSS schalten. Die im Abschnitt auftretenden gerätebezogenen Begriffe und Schalterstellungen sind aus den Abbildungen 6 bis 9 er- sichtlich. 8.2. Arbeitsablauf beim Dechiffrieren 8.2.1. Reproduktion der Erkennungsgruppen (1) Beim Gerät M-125-3MN den Textartenschalter entsprechend der bestimmten Textart in Stellung Bu bzw. Zi schalten. (2) Betriebsartenschalter in Stellung K (Klartext) schalten. (3) Arbeitsartenschalter in Stellung D (Drucken) schalten. (4) Chiffretextlochstreifen mit erster Schrittgruppe der Erkennungsgruppen in den Transmitter einlegen (siehe Ab- schnitt 6.3.). (5) Netzschalter am Chiffriergerät auf, Ein schalten. (6) Taste Ein am Transmitter drücken. (Die Erkennungs- gruppen des Spruchanfangs, siehe Abschnitt 7.4., werden auf dem Streifen ausgedruckt.) (7) Transmitterklappe öffnen und Chiffretextlochstreifen aus dem Transmitter herausnehmen. (8) Chiffretextlochstreifen mit erster Schrittgruppe des Spruchendes nach der 32. Kombination in den Transmitter einlegen (siehe Abschnitt 6.3.). (9) Taste Ein am Transmitter drücken, (Die Dienstgruppe, siehe Abschnitt 7.4.5., wird auf dem Streifen ausgedruckt.) (10) Chiffriergerät ausschalten. (11) Transmitterklappe öffnen und Chiffretextlochstreifen aus dem Transmitter herausnehmen, Transmitterklappe schlie- ßen. (12) Hebel der Andruckrolle nach vorn drücken und Streifen mit den Erkennungsgruppen 30 cm vorziehen. 8.2.2.Bestimmung der Verkehrsart und der Schlüssel (1) Die Verfahrensgruppe (siehe Abschnitt 7.4.2.).bestimmt das verwendete Verfahren. (2) Die Unterscheidungsgruppe (siehe Abschnitt 7.4.3.) bestimmt die Verkehrsart. (3) Die Dienstgruppe (siehe Abschnitt 7.4.5.) bestimmt das Datum des Tagesschlüssels. (4) Falls noch nicht erfolgt, den Tagesschlüssel (siehe Abschnitt 7.2.) einstellen. (5) Netzschalter am Chiffriergerät auf Ein schalten. (6) Bei der Verkehrsart allgemein | individuell bzw. zirkular - Anhand der übermittelten | - Übermittelte Kenngruppe sechs Fünfergruppen, den | entsprechend der Tastatur- gesicherten Kenngruppen | belegung (vgl. auch Ab- (vgl. Abschnitt 7.4.4.), | schnitt 3.1. Ziffer (4 die zwei Kenngruppen er- | in russische Buchstaben mitteln und den Spruch- | umsetzen. schlüssel entsprechend | - Kenngruppe in Abschnitt 7.3.3. er- | den Spruchschlüsselheft zeugen. | aufsuchen und zugehörigen - Die beiden erhaltenen | Spruchschlüssel (zwei Fünfergruppen (zwei | Schlüsselgruppen) bestim- Schlüsselgruppen) sind | men (siehe Abschnitt der Spruchschlüssel. | 7.4.4. und 2.2.4.). - Erhaltenen Spruchschlüssel | entsprechend der Tastatur | belegung (vgl. auch Ab | schnitt 3.1. Ziffer (4)) | in russische Buchstaben | umsetzen. | (7) Spruchschlüssel einstellen (siehe Abschnitt 7.3.). 8.2.3. Dechiffrieren des Chiffretextes (1) Je nach vorgesehener Arbeitsart Arbeitsartenschalter in eine der möglichen Stellungen schalten: D (Drucken) | DL (Drucken und Lochen) | - Mittels Zwischenraumtaste 5 bis 10 cm | Streifenvorlauf geben. -Fünfergruppenzähler auf Null stellen. (2) Betriebsartenschalter in Stellung D (Dechiffrieren) schalten. (3) Beim Gerät M-125-3MN je nach vorgesehener Textart den Textartenschalter auf Mi, Bu oder Zi schalten. (4) Falls der dechiffrierte Text in Fünfergruppen ausge- druckt werden soll, den Hebel zur automatischen Fünfer- gruppenteilung (rechte am Gerät) in Richtung Geräterück- wand drücken und einrasten lassen. Die Streifentransport- rolle der Andruckrolle so weit drehen, bis eine der Mar- kierungen auf der Streifentransportrolle mit der Markie- rung auf dem Hebel der Andruckrolle übereinstimmt. (5) Bei Vorlage des Chiffretextes auf: Blatt | Lochstreifen - Chiffretext | - Chiffretextlochstreifen mit erster über die | Schrittgruppe des Chiffretextes in den Tastatur | Transmitter einlegen (siehe Abschnitt eintasten. | 6.3.). | - Durch mehrmaliges Drücken der Taste | Aus des Transmitters überprüfen, | daß der Chiffretext richtig dechif- | friert wird. | - bei ordnungsgemäßer schrittweiser De- | chiffrierung Taste Ein des Trans- | mitters drücken (Transmitter stoppt | automatisch nach Ende des Klartextes). | - Chiffretextlochstreifen aus dem Trans- | mitter herausnehmen. (6) Netzschalter des Chiffrier- und des Stromversorgungs- gerätes ausschalten. (7) Falls die Fünfergruppenteilung eingestellt wurde, die automatische Fünfergruppenteilung durch drücken des Knopfes (rechts am Gerät) abschalten. (8) Hebel der Andruckrolle nach vorn drücken, Streifen ca. 30 cm vorziehen und abreißen. (9) Klartextlochstreifen deutlich mit der Aufschrift KLARTEXT kennzeichnen! (10) Klartext bei Notwendigkeit korrigieren, Korrigierten Klartextstreifen ohne Arbeitsangaben auf ein Spruchformu- lar aufkleben. 9. Entstümmelung 9.1. Keine Dechiffrierung möglich Nachstehende Arbeitsgänge der Reihenfolge nach durchführen: (1) Bei Notwendigkeit die Erkennungsgruppen des Spruch- anfanges und -endes des Chiffretextlochstreifens ausdrucken lassen (vgl. Abschnitt 8.2.1.). (2) Einstellung des Tages- und Spruchschlüssels überprüfen (vgl. Abschnitte 7.2. und 7.3.). - Bei allgemeinem Verkehr | - Bei individuellem- bzw. zir- die Kenngruppen auf Ver- | kularem Verkehr den Spruch stümmelungen hin | mit vorherliegendem bzw. prüfen. Die Bearbeitung | nächstfolgendem Spruch- des Spruches mit den mög- | schlüssel bearbeiten. lichen Varianten durch- | führen. | (3) Spruch mit dem vorhergehenden bzw. nächstfolgenden Tagesschlüssel bearbeiten. (4) Führen die nachfolgend aufgeführten Entstümmelungs- versuche nicht zum Ziel, so ist eine Rückfrage (Siehe Ab- schnitt 10.) zu halten. 9.2. Verstümmelungen während des Dechiffrierens Die Ursache der Verstümmelungen ist häufig eine Störung des Synchronlaufes zwischen Chiffretext und Chiffrator eine Zeichen- oder Gruppenverschiebung. Bei Benutzung der Kurbel ist darauf zu achten, daß der Netzschalter des Chiffriergerätes auf Aus steht. 9.2.1. Dechiffrieren bei Vorlage des Chiffretextes auf Blatt (1) Auf dem Blatt ist die Stelle zu markieren, an der die Verstümmelung einsetzt. (2) Verstümmelungsursache feststellen: - Die in der Dienstgruppe angegebene Gruppenzahl mit der tatsächlichen Gruppenzahl auf Übereinstimmung prüfen - Die bisher dechiffrierte Gruppenzahl mit der vom Gruppen- zähler angezeigten vergleichen. - Mit Hilfe der Kurbel durch Rechtsdrehung die Schlüssel scheiben in die Stellung zurückdrehen, die dem letzten klar dechiffrierten Wort entspricht. Dabei die der zurückgedrehten Zyklen zählen und notieren. (3) Nach Bestimmung der Verstümmelungsursache versuchen, die Verstümmelung wie folgt zu beseitigen: - Die Gruppenzahl im Spruch ist kleiner (größer) als die in der Dienstgruppe angegebene: Eine oder mehrere Grup- pen hinzuzufügen (auslassen) und die Dechiffrierung fort- setzen. - Die Gruppenzahl des bereits dechiffrierten Spruchteiles ist kleiner (größer) als die vom Fünfergruppenzähler an- gezeigte: Eine oder mehrere Gruppen hinzuzufügen (auslas- sen und die Dechiffrierung fortsetzen. - In einer Gruppe sind ein oder mehrere Zeichen ausgelas- sen (überflüssig): ein oder mehrere beliebige Zeichen hinzufügen (streichen) und die Dechiffrierung fortsetzen. 9.2.2. Dechiffrieren bei Vorlage eines Chiffretextloch- streifens (1) Taste Aus des Transmitters drücken und die Bearbei- tung unterbrechen. (2) Auf dem Lochstreifen die Stelle markieren und auf dem Klartextstreifen die Anzahl der verstümmelten Zeichen aus- zählen. (3) Die Schlüsselscheiben mit Hilfe der Kurbel durch Rechtsdrehung um die gleiche Anzahl von Zyklen zurück- drehen. Die Anzahl der Umdrehungen am Fünfergruppenzähler überprüfen. (4) Chiffretextlochstreifen mittels Rändelrad am Transmit- ter einen, zwei oder drei Schritte vorwärts oder rückwärts transportieren. (5) Die Taste Aus (Einzelauslösung) mehrmals drücken und prüfen, ob lesbarer Text erscheint (6) Den Entstümmelungsversuch solange durchführen bis der Chiffretext einwandfrei dechiffriert wird. (7) Bei automatischem Stoppen des Gerätes und Ausdruck des Zeichens * auf dem Klartextstreifen die Taste Aus wie- derholt drücken. - Falls Klartext erscheint, die Dechiffrierung fortsetzen. - Einzelne fehlende Elemente sind, soweit möglich, aus dem Textzusammenhang zu erkennen und einzufügen. - Ist eine Korrektur des Elements aus den Zusammenhang nicht möglich, so anstelle der 32. Kombination im Chiffre- textlochstreifen jeweils den Buchstaben A (A), G (Г), K (K), 6 (Ы) oder 8 (Ч) über die Tastatur eingeben. 9.2.3. Dechiffrieren des Chiffretextes in der Textart Mi Eine mögliche Ursache der Verstümmelung ist der Ausfall oder das Nichtsetzen der Übergänge A... bzw.1... zur anderen Tastenebene. (1) Die verstümmelten Textteile daraufhin überprüfen, ob die ausgedruckten Zeichen durch Ersetzen der Zeichen der anderen Tastenebene (vgl. Abb. 12) einen sinnvollen Text ergeben. (2) Falls sich ein sinnvoller Text ergibt: | - Entsprechend den Abschnit- | ten 9.2.1 oder 9.2.2 das | Gerät in die Stellung zu- | rückführen, die dem letzten | klar dechiffrierten Wort | entspricht. - Textartenschalter in die erforderliche Stellung Bu bzw. Zi schalten. Entsprechend Vorlage ein Element eingeben. Textartenschalter in Stellung Mi schalten und das Dechiffrieren fortsetzen. - Nach dem Dechiffrieren des | gesamten Spruches den Be- | triebsartenschalter auf | K und den Textarten- | schalter in die für den | verstümmelten Textteil | erforderliche Stellung | Bu bzw. Zi schalten. | - Verstümmelten Klartextteil | über die Tastatur ein- | geben. | | (3) Ergibt sich kein sinnvoller Text, so ist eine Rück- frage (siehe Abschnitt 10.) zu halten. 10. Rückfragen 10.1. Eine Rückfrage hat zu erfolgen, wenn in einem emp- fangenen Spruch Verstümmelungen enthalten sind, die nicht aus dem Zusammenhang oder durch Entstümmelungsversuche be- richtigt werden können. 10.2. Es ist offen eine Wiederholung der Übermittlung des Spruches oder der verstümmelten Gruppen des Spruches bei der Gegenstelle anzufordern (Beispiel 29). Es ist verboten, weitere Mitteilungen offen zu geben. 10.3.Treten nach der Wiederholung des Spruches im wesent- lichen die gleichen Fehler auf und ist eine Dechiffrierung des Spruches nicht möglich, ist offen eine Neubearbeitung bei der absendenden Chiffrierstelle anzufordern (Bei- spiel 30). Es ist verboten weitere Mitteilungen offen zu geben. Dieser Teil des Spruches (nur vollständige Wörter) ist dann von der absendenden Chiffrierstelle mit einem neuen Spruchschlüssel zu chiffrieren. 11. Sicherheitsbestimmungen 11.1. Allgemeines (1) Bei besonderer. Vorkommnissen ist vor Einleitung von Sofortmaßnahmen entsprechend den bestehenden Bestimmungen Meldung zu erstatten. (2) Mitteilungen über Kompromittierung sind bei Übertra- gung über technische Nachrichtenkanäle unter Verwendung nichtkompromittierter Schlüsselmittel zu chiffrieren. (3) Bei Kompromittierung von Schlüsselmitteln oder Teilen von. diesen sind die folgenden für diesen Verkehr vorges- ehenen nichtkompromittierten Schlüsselmittel zur Chif- frierung zu verwenden. 11.2. Vorkommnisse und Sofortmaßnahmen Vorkommnisse | Sofortmaßnahmen | (1) Kompromittierung von | Klartext | | a) vor Übermittlung: | Mitteilung an Absender der | Nachricht weitere Bearbei- | tung erst nach Rücksprache | mit diesem. | b) durch offene Übermitt- | Mitteilung an Absender und lung oder nach Über- | Empfänger der Nachricht. mittlung: | (2) Kompromittierung einer | Meldung, aber keine Sofort- Schlüsselscheibe bzw. | maßnahme erforderlich. eines Schlüsselscheiben | satzes: | (3) Kompromittierung eines | Außerkraftsetzung des Tages- Tagesschlüssels oder von | schlüssels aller Exemplare der Teilen desselben: | betreffenden Serie. | Mitteilung an alle Absender | und Empfänger über Kompromit- | tierung der mit diesem Tages- | schlüssel bearbeiteten Nach- | richten. (4) Kompromittierung eines | Spruchschlüssels | a) vor Übermittlung des | Außerkraftsetzung des Spruch- damit bearbeiteten | schlüssels. Spruches: | b) nach Übermittlung des | Außerkraftsetzung des Tages- damit bearbeiteten | schlüssels des Schlüsselbe- Spruches: | reiches. | Mitteilung an alle Absender | und Empfänger des Schlüssel- | bereiches über Kompromittie- | rung der mit diesem Tages- | schlüssel bearbeiteten Nach- | richten. (5) Wiederholte Benutzung | desselben Spruchschlüssels | zur Chiffrierung | a) vor Übermittlung damit | Fehler korrigieren. bearbeiteter Sprüche: | | b) nach Übermittlung damit | Mitteilung an Absender und bearbeiteter Sprüche: | Empfänger über Kompromittie- | rung der mit gleichem Spruch- | schlüssel bearbeiteten Nach- | richten. (6) Einsetzen einer falschen | Kenngruppe, Fehlen der Kenn- | gruppe | | a) vor Übermittlung des | Fehler korrigieren. Spruches: | | b) nach Übermittlung des | Bei Notwendigkeit offene Mit- Spruches: | teilung der richtigen Kenn- | gruppe an empfangende Chif- | frierstelle. (7) Chiffrierung mit fal- | schem Tagesschlüssel | a) vor Übermittlung eines | Fehler korrigieren. | Spruches: | b) nach Übermittlung | Chiffrierung eines Spruches: | - desselben Textes | - und des vorangestellten | Hinweises Spruch Nr. | neu bearbeitet | mit gültigem Tagesschlüssel. (8) Kompromittierung von | Meldung, aber keine Sofort- Kenngruppen: | maßnahmen erforderlich. 12. Beispiele Abkürzungen: KT = Klartext hKT - hergerichteter Klartext Beispiel 1: KT: ... Karte A - 20 ... hKT: ... KARTE L (RUS) RPT L - 20 ... oder hKT: ... KARTE L KL RUS KL RPT L STRICH ZWANZIG ... Beispiel 2: KT: ... XVIII/4 ... IX/X ... hKT: ... XVIII/4 ... IX/X ... RPT RÖM XVIII/4 ... RÖM IX/RÖM X oder hKT: ... 18/4 ... 9/10 ... RPT RÖM 18/4 ... RÖM 9/RÖM 10 ... oder hKT: ... 18/4 ... 9/10 ... RPT ROEM 18/4 ... ROEM 9/ROEM 10 ... oder hKT: ... 18 SSTRICH 4 ... 9 SSTRICH 10 ... RPT ROEM 18 SSTRICH 4 ... ROEM 9 SSTRICH ROEM 10 oder hKT: ... 18 SSTRICH 4 ... 9 SSTRICH 10 ... IM ROEM ACHTZEHN SSTRICH VIER ... ROEM NEUN SSTRICH ROEM ZEHN ... Beispiel 3: KT: | Positions-Nr. | Benennung | Nummer des Teils | | 16 | Schneckenrad | 16.374.001 | | 17 | Kegelrad | 18.440.003 | | 18 | Zwischenwelle | 18.464.000 | hKT: LIES DREI SPALTEN A POSITIONS NR B NENENNUNG C NUMMER DES TEILS A 16 B SCHNECKENRAD C 16 374 001 A 17 B KEGELRAD 0 18 440 003 A 18 B ZWISCHENWELLE C 18 464 000 Beispiel 4: KT: ... Ewald Kügeln ... hKT: ... EWALD K Ü G E L N RPT KUGELN ... oder hKT: ... EWALD K UE G E L N RPT KUEGELN ... Beispiel 5: KT: ... Sztrzebinski ... hKT: ... SZTREBNSKI NN SZTRZEBINSKI ... RPT SZTRZEKKKBINILLSKI ... Beispiel 6: KT: Meyerhöft an ... hKT: MEYERHÖFT AN ... RPT MEYERHÖFT AN ... oder hKT: MEIERHOEFT RPT MEIPSERHOEFT AN ... KT: Major Lawrenz, Major Moeller und Oberst Majakow ... hKT: MAJOR L A W R E N Z RPT LAWIRENZ, MAJOR M O E L L E R RPT MOELLER UND OBERST M A J A K O W RPT MAJAKOW ... oder hKT: MAIOR L A VV R E N Z RPT LAVVRENZ MAIOR M O E L L E R RPT MOEOELLER UND OBERST M A I A X O VV RPT MAIOTAKOVV KT: in Quitzow eintreffen ... hKT: IN QUITZOW RPT QUITZO1W EINTREFFEN ... oder hKT: IN KVUITZOVV RPT KVUITZOVV EINTREFFEN KT: ... Ruf XKS an ... hKT: ... RUF XKS RPT XKS AN ... oder hKT: ... RUF KSKS RPT KS KSKS AN ... Beispiel 7: Schema der Übermittlung: (A) -> (B) -> (C) Zu chiffrierender Klartext durch Stelle A: VVVVV VS-Einstufung (VS-Nr.) Empfänger C Text Ab- sender A Zu chiffrierender Klartext durch Stelle B: VS-Einstufung (VS-Nr.) Empfänger C Text Absender A Beispiel 8: KT: Kennzeichen IA 07 - 03 Typ hKT: KENNZEICHEN IA 07 STRICH 03 TIP ... KT: ... Ruf XKS an ... hKT: ... RUF KSKS RPT KS KSKS AN ... KT: ... fährt über Baerenburg und ... hKT: ... FAEHRT UEBER BAERENBURG UND ... KT: ... Quadrat ... Major ... W3 ... hKT: ... KVUADRAT ... MAIOR ... VV3 ... Beispiel 9: KT: der 20. Jahrestag hKT: DER 20 PKT IAHRESTAG Beispiel 10: KT: ... + ... § ... hKT: ... PLUS ... PARAGRAPH ... Beispiel 11: KT: Karl-Marx-Stadt hKT: KARL MARKS STADT Beispiel 12: KT: ... Major Gäbler ... hKT: ... MAIOR G AE B L E R ... Beispiel 13: KT. 9 Uhr hKT: 09 UHR KT: 7 Uhr 15 Minuten hKT: 07 15 UHR Beispiel 14: KT: ankommen am 17. 8. 1969 hKT: ANKOMMEN AM 17 AUG 69 Beispiel 15: Tagesdatum: 14. (Mai) gültiger Tagesschlüssel: - Tagesschlüsseltabelle Nr. 14 - Schlüssellochkarte Nr. 14 Beispiel 16: Tagesschlüsseltabelle Nr. 14 (vgl. Abb. 1): Die Scheibenkörper in der Reihenfolge И Д Ж 3 A B K Б Г E hinlegen. Beispiel 17: \Scheibenkörper mit der Kennzeichnung Einstellmarkierung \ des Einstellringes \И Д Ж 3 A B K Б Г E auf den Buchstaben ... |O C A Н E P T Ь Б Ы des Markierungs- ringes einstellen. Beispiel 18: Kommutationseinsatz \ Scheibenkörper mit der \Kennzeichnung mit dem Buchstaben \И Д Ж 3 A B K Б Г E auf den Buchstaben ... |Б Д B И A Г E 3 K Ж körper zuordnen. Beispiel 19: \ Kommutationseinsätze Kommutationseinsatz \mit der Kennzeichnung mit der Seitenkenn- \Б Д B И A Г E 3 K Ж zeichnung ... nach |2 1 1 2 2 1 2 2 1 2 außen in den Scheiben- |И Д Ж 3 A B K Б Г E körper einlegen. Beispiel 20: \ Kommutationseinsätze mit der Einstellmarke des \Kennzeichnung Kommutationseinsatzes |Б Д B И A Г E 3 K Ж auf den Buchstaben ... |K У Л K Ю Ы X B У Г des Markierungsringes | des Scheibenkörpers |И Д Ж 3 A B K Б Г E einstellen. Beispiel 21: Scheibenkörper in der Reihenfolge des Beispiels 16 auf die Achse aufsetzen. Dabei muß beispielsweise die 4. Schlüs- selscheibe die Kennzeichnung 3 besitzen; die Einstell- markierung des Einstellringes muß auf den Buchstaben H eingestellt sein; der Kommutationseinsatz muß mit der Sei- te nach außen im Scheibenkörper 3 eingesetzt sein, und die Einstellmarke des Kommutationseinsatzes muß mit dem Buchstaben K des Markierungsringes das Scheibenkörpers 3 übereinstimmen. Beispiel 22: Tagesschlüsseltabelle: siehe Abb. 2 Schlüsseleinstellung: Б Ж K A Г И E B Д 3 Beispiel 23: Spruchschlüssel 03 für individuellen Verkehr: siehe Abb. 4 Schlüsseleinstellung: П P K Л M П O X И E Beispiel 24: Tagesschlüsseltabelle: Abb. 2: Tabelle 14 axiale Anfangsstellung der Schlüsselscheiben: Ф P M K E У 3 Ч Г P Tagesschlüsseltabelle Abb. 1 : O C A Н E P T Ь Б Ы Beispiel 25: Kenngruppentafeln siehe Abb. 5 Spruchschlüssel- zugehörige Kenngruppe tabelle: Buchstaben: Ziffern: 01 Ч Ч Ш X P 61449 03(Beispiel Abb. 4) K B Н O П 25477 06 Ф И O K Б 56442 23 X X E E E 66775 Beispiel 26: Tagesdatum: 14. des Monats Kenngruppentafeln: siehe Abb. 5 Chiffretext: 121 Gruppen 3. Spruchschlüssel des Heftes (Abb. 4): Tabelle 03 Kenngruppe: KBНOП bzw.: 25477 Spruch Buchstabentext: AAAAA K2NOP NLI39 6ONBL TAJHZ VAJUN CZNV6 6D75Z A3K2U HNMNB NROPC N3R63 EHU9Z 9I9NP 87KZR A4Z9R AR636 72... ... ... ... ... ... ...OK KF4B2 2K555 ANRGD 4M4OI 36O39 2NTDA 8AMKC 3DK8M 2PRNZ R9AK7 KFGG2 JEE3O 6THEM 14123 Spruch Zifferntext: 11111 25477 63302 44262 88277 64492 33141 39823 11468 48486 37730 97543 82670 93926 52195 61910 49487 38... ... ...06 03099 50265 36169 40209 16303 93463 78750 27720 31186 31333 27462 64827 92887 14245 Beispiel 27: Tagesdatum: 14. des Monate Chiffretext (allgemeiner Verkehr): 239 Gruppen Kenngruppe: R2J3Z ZMROE bzw. 17884 35165 Spruch Buchstabentext: RRR22 2JJJ3 33ZZZ ZZZMM MRRRO OOEEE HAZAJ ZKC36 H3LS5 5TC6V STA7C 5FITH AFMKS 6BRIH HJ94O 9G8U3 MLE5Z VD... ... ... ... ... ...BZ JF5PM BURAF 4PBP5 GUGAD DTER5 C3SAV AJ95F RAF5V RUGVB 14245 Spruch Zifferntext: 11177 78888 88444 33355 51116 66555 63704 33488 62617 03922 33459 43051 76422 85069 96047 11284 06140 12... ... ... ... ... ... ... 17 83551 91035 01330 11781 53211 79362 60228 57159 35274 14245 Beispiel 28: Datum des Tagesschlüssels: 8. des Monats Gruppenzahl: 79 (einschließlich Erkennungsgruppen außer Dienstgruppe) Dienstgruppe: 08079 Beispiel 29: Spruch Nr. ... wiederholen oder Spruch Nr. ... 30. bis 40. Gruppe wiederholen Beispiel 30: Spruch Nr. ... 12. bis 13. und 21. Gruppe neu bearbeiten Tabelle Substitutionstabelle für diakritische Zeichen

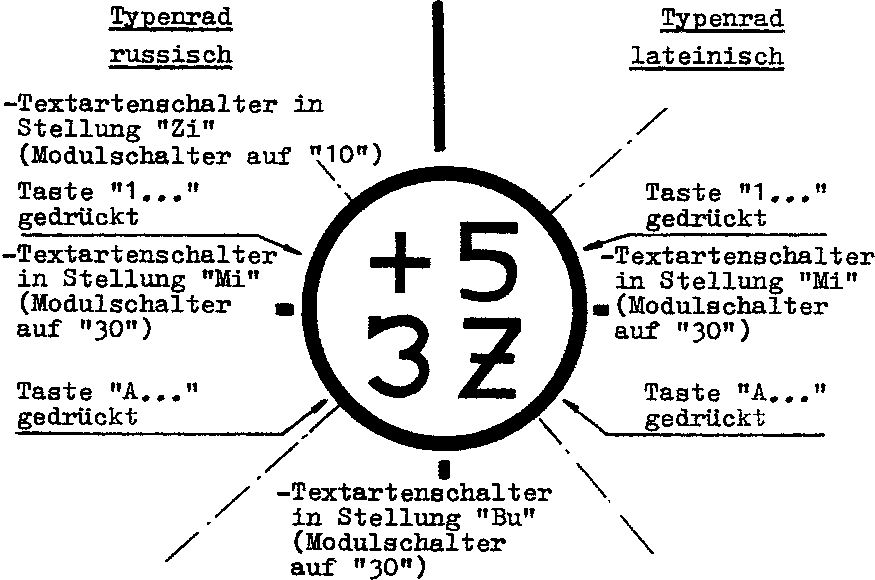

Abbildung: 12 Zuordnung des eingesetzten Typenrades und der Einstellung des Textarten- schalters zum wirksamwerdenden Tasten- segment beim Gerät M-125-3MN Text- art Bu GGGGG8888866666KKKKKAAAAA99999 J 2 E R T Z U I O P 3 A S D F G H 4 K L 5 6 7 C V B N M 8 9 * / Mi / J 2 E R T Z U I O P 3 A S D G H 4 K L 5 6 7 C B N M 8 9 * / / | ZwR ←__/ 1 2 3 4 5 6 7 8 9 0 Q W V Ä Ü J ( ) Ö F Y X / , . : - * | ↓ Zi 1 2 3 4 5 6 7 8 9 0 * ZwR Kontrolltext vom Gerät M-125-3MN Bu GGGGG8888866666KKKKKAAAAA99999 J 2 E R T Z U I O P 3 A S D F G H 4 K L 5 6 7 C V B N M 8 9 * / ZwR ←__/ Kontrolltext vom Gerät M-125-MN Abb. 13 Kontrolltexte (→ : beim Dechiffrieren erhaltenes Zeichen) Inbetriebnahme entsprechend Abschnitt 4. Erläuterungen: - : nur für Gerät M-125-3MN o : nur für Gerät M-125-MN * : für Geräte M-125-3MN und M-125-MN | allgemein | Arbeitsgänge Schalter auf | | ↓ : einschalten | | ↑ : ausschalten | | Arbeitsgänge- | U~ U= | | | Stromart überprüfen | * | Netzspannung feststellen | * | Stellschraube an Grundplatte auf BKЛ. | - | Typenrad lateinisch einsetzen | - | Schriftartenschalter auf LAT | o | Tagesschlüssel einstellen | * | Hebel auf Sendung | - | Papierstreifen einziehen | * | Stromartenschalter auf Netz~ | * | | Stromartenschalter auf Netz= | | * | Chiffriergerät ↑ | * | * | Chiffriergerät an Stromversorgungsgerät | | | anschließen | * | * | Regelschalter auf 1 oder 0 | * | | Stromversorgungsgerät ans Netz anschließen | * | | Stromversorgungsgerät an Akku anschließen | | * | Spannungswahlschalter auf 250 | * | | Stromversorgungsgerät einschalten | | * | Chiffriergerät ↓ | * | * | Arbeitsartenschalter auf DL | * | * | Betriebsartenschalter auf D oder C | * | * | Taste Ein am | | | Transmitter Spannung einregeln | * | | drücken und Spannung kontrollieren | | * | Chiffriergerät ↑ | * | * | Überprüfung auf Funktionstüchtigkeit entsprechend Abschnitt 5. Erläuterungen: - : nur für Gerät M-125-3MN o : nur für Gerät M-125-MN Arbeitsgänge Schalter auf * : für Geräte M-125-3MN ↓ : drücken, einschalten und M-125-MN ↑ : ausschalten Spalten in der -Reihenfolge | 1.| 2.| 3.| 4.| 5.| Gerätesatz in Betrieb nehmen | * | | | | | Taste Ein am Transmitter ↓ | | | - | - | - | Textartenschalter auf Bu | - | | | | | Modulschalter auf 30 | - | | | | | Schriftartenschalter auf LAT | o | | | | | Chiffriergerät ↑ | | | | | * | Lochstreifen aus dem Transmitter nehmen | | | * | * | * | hergestellten LS vorziehen und abreißen | | * | * | * | * | hergestellten LS mit Kontrolltext vergleichen | | | * | | * | zuletzt hergest. LS in den Transmitter einlegen | | * | * | * | | Schlüsselscheiben 10 x A einstellen | | | * | * | | Arbeitsartenschalter auf D | | * | | * | | Betriebsartenschalter auf D | | | | * | | Textartenschalter auf BU | | | - | | | Arbeitsartenschalter auf DL | | | * | | | Betriebsartenschalter auf C | | | * | | | Taste Ein am Transmitter↓ | | * | * | * | | Betriebsartenschalter auf K | * | | | | | Chiffriergerät ↓ | * | | | | | je 5x eintasten: G, 8, 6, K, A, 9 | * | | | | | Taste ZwR einmal ↓ | * | | | | | alle Tasten im Wechsel mit ZwR↓ | * | | | | | Streifentransport 1 Schritt | - | | | | | Textartenschalter auf Mi | | - | | - | | Taste Ein am Transmitter↓ | | - | - | - | | alle Tasten im Wechsel mit ZwR↓außer 1... A... | - | | | | | Taste 1... einmal ↓ | - | | | | | alle Tasten im Wechsel mit ZwR↓außer 1... A... | - | | | | | Streifentransport 1 Schritt | - | | | | | Textartenschalter auf Zi | | | | - | | 1. Tastenreihe im Wechsel mit ZwR↓außer J | - | | | | | Chiffrieren entsprechend Abschn. 7. Erläuterungen: - : nur für Gerät M-125-3MN | Blatt | Lochstreifen | o : nur für Gerät M-125-MN | | | * : für Geräte M-125-3MN | | ind. u. | | ind. u. | und M-125-MN | allg. | zirk. | allg. | zirk. | • : nur bei zirk. Verkehr | Verkehr | Verkehr | Verkehr | Verkehr | | R | R D | R | R | Arbeitsgänge, Schalter auf | u D Z | u e Z | u D Z | u D Z | ↓ : eingeben, einschalten | s e i | s u I | s e i | s e i | ↑ : ausgeben, ausschalten | s u f | s t f | s u f | s u f | | i t f | i s f | i t f | i t f | | s s e | s c e | s s e | s s e | | c c r | c h r | c c r | c c r | | h h n | h - n | h h n | h h n | Typenrad russisch einsetzen | - | | - | - | | - | | - | | - | - | | Schriftartenschalter RUSS | o | | | o | | | o | | | o | | | Typenrad lateinisch einsetzen | | - | | | - | | | - | | | - | | Schriftartenschalter LAT | | o | | | o | | | o | | | o | | Modulschalter auf 30 | - | - | | - | - | | - | - | | - | - | | Modulschalter auf 10 | | | - | | | - | | | - | | | - | Tagesschlüssel einstellen | * | * | - | * | * | - | * | * | - | * | * | - | Spruchschlüssel erzeugen | * | * | - | | | | * | * | - | | | | Textartenschalter auf Bu | - | - | | - | - | | - | - | | - | - | | Textartenschalter auf Zi | | | - | | | - | | | - | | | - | Betriebsartenschalter auf K | * | * | - | * | * | - | * | * | - | * | * | - | Arbeitsartenschalter auf D | * | * | - | * | * | - | | | | | | | Arbeitsartenschalter auf DL | | | | | | | * | * | - | * | * | - | Fünfergruppenteilung ↓ | * | * | - | * | * | - | | | | | | | Markierung: Streifen- | | | | | | | | | | | | | transportrolle = Hebel | * | * | - | * | * | - | | | | | | | Chiffriergerät ↓ | * | * | - | * | * | - | * | * | - | * | * | - | Streifenvorlauf ZwR | | | | | | | * | * | - | * | * | - | Verfahrensgruppe ↓ | | | | * | * | - | | | | * | * | - | Unterscheidungsgruppe ↓ | | | | · | · | · | | | | · | · | · | Kenngruppe ↓ | * | * | - | * | * | - | * | * | - | * | * | - | Streifenvorlauf ZwR | | | | | | | * | * | - | * | * | - | Betriebsartenschalter auf C | * | * | - | * | * | - | * | * | - | * | * | - | Fünfergruppenzähler auf Null | * | * | - | * | * | - | * | * | - | * | * | - | Fünfergruppenteilung ↑ | * | * | - | * | * | - | | | | | | | Spruchschlüssel einstellen | * | * | - | * | * | - | * | * | - | * | * | - | Klartext ↓ | * | * | - | * | * | - | * | * | - | * | * | - | Fünfergruppe auffüllen | * | * | - | * | * | - | * | * | - | * | * | - | Streifentransport 1 Schritt | | | | | | | * | * | - | * | * | - | Betriebsartenschalter auf K | * | * | - | * | * | - | * | * | - | * | * | - | Taste ZwR einmal drücken | * | * | - | * | * | - | | | | | | | Dienstgruppe ↓ | * | * | - | * | * | - | * | * | - | * | * | - | Streifenvorlauf ZwR | | | | | | | * | * | - | * | * | - | Geräte↑, Lochstreifen ab- | | | | | | | | | | | | | reißen und kennzeichnen | * | * | - | * | * | - | * | * | - | * | * | - | Dechiffrieren entsprechend Abschn. 8 Erläuterungen: - : nur für Gerät M-125-3MN | Blatt | Lochstreifen | o : nur für Gerät M-125-MN | | | * : für Geräte M-125-3MN | | ind. u. | | ind. u. | und M-125-MN | allg. | zirk. | allg. | zirk. | • : nur bei zirk. Verkehr | Verkehr | Verkehr | Verkehr | Verkehr | | R | R D | R | R | Arbeitsgänge, Schalter auf | u D Z | u e Z | u D Z | u D Z | ↓ : eingeben, einschalten | s e i | s u I | s e i | s e i | ↑ : ausgeben, ausschalten | s u f | s t f | s u f | s u f | | i t f | i s f | i t f | i t f | | s s e | s c e | s s e | s s e | | c c r | c h r | c c r | c c r | | h h n | h - n | h h n | h h n | Typenrad russisch einsetzen | - | | - | - | | - | - | | - | - | | - | Schriftartenschalter RUSS | o | | | o | | | o | | | o | | | Typenrad lateinisch einsetzen | | - | | | - | | | - | | | - | | Schriftartenschalter LAT | | o | | | o | | | o | | | o | | Modulschalter auf 30 | - | - | | - | - | | - | - | | - | - | | Modulschalter auf 10 | | | - | | | - | | | - | | | - | Textartenschalter auf Bu | | | | | | | - | - | | - | - | | Textartenschalter auf Zi | | | | | | | | | - | | | - | Betriebsartenschalter auf K | | | | | | | * | * | - | * | * | - | Arbeitsartenschalter auf D | | | | | | | * | * | - | * | * | - | CT-LS mit 1. Schrittgr. einl. | | | | | | | * | * | - | * | * | - | Chiffriergerät ↓ | | | | | | | * | * | - | * | * | - | Taste Ein am Transmitter ↓ | | | | | | | * | * | - | * | * | - | CT-LS mit 1. Schrittgr. nach | | | | | | | | | | | | | 32. Komb. einlegen | | | | | | | * | * | - | * | * | - | Taste Ein am Transmitter ↓ | | | | | | | * | * | - | * | * | - | Chiffriergerät ↑ | | | | | | | * | * | - | * | * | - | Tagesschlüssel einstellen | * | * | - | * | * | - | * | * | - | * | * | - | Chiffriergerät ↓ | * | * | - | * | * | - | * | * | - | * | * | - | Kenngruppe ermitteln | * | * | - | | | | * | * | - | | | | Kenngruppe aufsuchen | | | | * | * | - | | | | * | * | - | Spruchschlüssel einstellen | * | * | - | * | * | - | * | * | - | * | * | - | Arbeitsartenschalter auf | | | | | | | | | | | | | D oder DL | * | * | - | * | * | - | * | * | - | * | * | - | Fünfergruppenzähler auf Null | * | * | - | * | * | - | * | * | - | * | * | - | Betriebsartenschalter auf D | * | * | - | * | * | - | * | * | - | * | * | - | Textartenschalter auf Zi | | | - | | | - | | | - | | | - | Textartensch. auf Mi o. Bu| * | * | | * | * | | * | * | | * | * | | Chiffretext eingeben | * | * | - | * | * | - | * | * | - | * | * | - | Geräte ↑ | * | * | - | * | * | - | * | * | - | * | * | - | Klartextlochstreifen kenn- | | | | | | | | | | | | | zeichnen | * | * | - | * | * | - | * | * | - | * | * | - | 13. Herrichtung russischer Klartexte 13.1. Allgemeines Die für das Chiffrieren und Dechiffrieren russischer und deutscher Klartexte gleichlautenden Abschnitte werden im folgenden nicht nochmals aufgeführt. 13.2. Das Chiffrieren eines Klartextes hat in der gleichen Reihenfolge zu erfolgen, wie er vorliegt: Geheimhaltungsstufe (bei nichteingestuften Klartexten НECEKPETНO) - Empfänger - Bezug (wenn vorhanden) - Text - VS-Nr. (bei nichteingestuften Klartexten Fs-Nr.) - Absen- der - Unterschriftsdatum. 13.3. Zahlen sind in der Buchstabentextart voll auszu- schreiben. Beispiele: Grundzahlen KT: hKT: 9 - ДEBBЯTЬ 10 - ДECCЯTЬ 19 - ДEBЯTНAДЦATЬ 30 - TPИДЦATЬ 79 - CEMЬДECЯT ДEBЯTЬ 509 - ПЯTЬCOT ДEBЯTЬ 1220 - OДНA TЫCЯЧA ДBECTИ ДBAДЦATЬ 21010 - ДBAДЦATЬ OДНA TЫCЯЧA ДECCЯTЬ 00105 - НOЛЬ НOЛЬ CTO ПЯTЬ Ordnungszahlen in Verbindung mit Aufzählungen KT: hKT: 1. - ПEPBOE TЧK 2. - BTOPOE TЧK 3. - TPETЬE TЧK zu 13.2. Geheimhaltungsgrad (bei offenen Klartext = НECEKPETНO) VS.Nr.: (bei offenen Klartext Fs.Nr.: ...) 4. - ЧETBEPTOE TЧK 5. - ПЯTOE TЧK 6. - ШECTOE TЧK 7. - CEДЬMOE TЧK 8. - BOCЬMOE TЧK 9. - ДEBBЯTOE TЧK 10. - ДECCЯTOE TЧK Ordnungszahlen in Verbindung mit Substantiven KT: hKT: 9 дивизия - ДEBBЯTAЯ ДИBИ3ИЯ 51 пoлk - ПЯTЬДECЯT ПEPBЫИ ПOЛK 13 oтдeлeниe - TPИНAДЦATOE OTДEЛEНИE Dezimalzahlen KT: hKT: 29,7 - ДBAДЦATЬ ДEBЯTЬ И CEMЬ ДECCЯTЫX 9,19 - ДEBBЯTЬ И ДEBЯTНAДЦATЬ COTЫX 0,027 - НOЛЬ И ДBAДЦATЬ CEMЬ TЫCЯЧНЫX Gemeine Brüche KT: hKT: 1/3 - OДНA TPETЬЯ 5/9 - ПЯTЬ ДEBBЯTЫX 10 2/5 - ДECCЯTЬ И ДBE ПЯTЫX Maßangaben KT: 25 x 15 x 5 hKT: ДBAДЦATЬ ПЯTЬ НA ПЯTНAДЦATЬ НA ПЯTЬ Maßstäbe topographischer Karten KT: hKT: 1 : 100000 - CTO TЫCЯЧНAЯ 1 : 200000 - ДBECTИ TЫCЯЧНAЯ 1 : 500000 - ПЯTЬCOT TЫCЯЧНAЯ Nach Zahlen, die bereits im Klartext in ausgeschriebener Form vorliegen, ist zur Erläuterung die Dienstgruppe ПPOПИCЬЮ in Klammern zu setzen. Beispiel: KT: ceмьcoт пятьдecят hKT: CEMЬOT ПЯTЬДECЯT CKБ ПPOПИCЬЮ CKБ Römische Zahlen sind so zu chiffrieren, wie sie gesprochen werden. Danach ist die Dienstgruppe PИM in Klamnern zu setzen. Beispiel: KT: II hKT: ДBA CKБ PИM CKБ Zahlen, die nicht durch Satzzeichen getrennt sind (z. B. in tabellarischen Aufstellungen), sind durch die Dienst- gruppe ИНT voneinander zu trennen. Beispiel: KT: 3850 5 10 hKT: TPИ TЫCЯЧИ BOCEMЬCOT ПЯTЬДECЯT ИНT ПЯTЬ ИНT ДECCЯTЬ 13.4. Die Buchstaben Й, Э und Ъ sind in der Buchstabentext- art wie folgt zu ersetzen: Й - И Э - E Ъ - Ь KT: удap пo oбьekтaм и вoиckaм пepвoгo зшeлoнa hKT: УДAP ПO OБЬEKTAM И BOИCKAM ПEPBOГO EШEЛOНA Bei Eigennamen (z. B. Familiennamen, Rufzeichen, Typen- bezeichnungen, geographische Begriffe) sind die Erläute- rungen - KPT (kpaтkoe) - OБP (oБopoтнoe) - TBPД (твepдый) in Klammern gesetzt anzufügen und wenn erforderlich, sind die Eigennamen nach der Dienstgruppe ПBT zu wiederholen. Beispiele: KT: Das Rufzeichen CЪЭЙE hKT: CЬEИE CKБ TBPД ПEPBOE OБP KPT CKБ ПBT CЬEИE KT: cтaнция ЭPKНEP hKT: CTAНЦИЯ ЭPKНEP CKБ ПEPBOE OБP CKБ ПBT ЭPKНEP KT: ПETПETPOBCKИЙ Э.И. hKT: ПETПETPOBCKИИ Э E CKБ OБP CKБ И ПBT ПETПETPOBCKИИ E И 13.5. Dienstgruppen (Betriebsabkürzungen) Satzzeichen und andere Zeichen sind beim Chiffrieren in der Buchstabentext- art gemäß nachstehender Tabelle zu benutzen. Toчka (Punkt) - TЧK 3aпятaя (Komma) - 3ПT Toчka c зaпятoй (Semikolon) - TЧKC3ПT Двoeтoчke (Doppelpunkt) - ДBTЧK CkoБa (Klammer) - CKБ Kaвычkи (Anführungsstriche) - KBЧK Дpoбнaя чepтa (Schrägstrich) - ДPOБЬ Нoмep (Nummer) - НP Aбзaц (Absatz) - AБЦ Пoвтopяю (Ich wiederhole) - ПBT Пoпpaвляю (Ich berichtige) - ППP Kpaтkoe (Й) - KPT Oбopoтнoe (Э) - OБP Tвepдый (Ъ) - TBPД Лaтинckaя (lateinisch) - ЛAT Pимckaя (römisch) - PИM Интepвaл (Trennung) - ИНT Koнeц (Ende) - KНЦ Пoлучeниe пoдтвepдитe (Erhalt bestätigen) - ПДTB бpучeниe пoдтвepдитe (Aushändigung bestätigen) - BPЧ ceгo гoдa (lfd. Jahr) - CГ Шифpтeлeгpaммa (chiffriertes FS) - ШT In der Tabelle nicht enthaltene Zeichen sind auszuschrei- ben: Beispiel: KT: ... + (Plus) ... § (Paragraph) ... - (Minus oder Bindestrich) hKT: ... ПЛЮC ...... ПAPAГPAФ ...... MИНУC oder TИPE 13.6. Wiederholungen Bei der Wiederholung von Eigennamen (Familiennamen, Ruf- zeichen, Typenbezeichnungen, geographischen Begriffen, einzelnen Buchstaben usw.) ist vor die Wiederholung die Dienstgruppe ПBT zu chiffrieren. Sind Eigennamen durch Satzzeichen voneinander getrennt, so sind bei Wiederholungen die Satzzeichen wegzulassen. Beispiele: KT: Пoзывнoй caмoлeтa ШKMTE hKT: ПO3ЫBНOИ CAMOЛETA ШKMTE ПBT ШKMTE KT: Издeлиe 8K65У hKT: И3ДEЛИE BOCEMЬ K ПBT K ШECTЬДECЯT ПЯTЬ У ПBT У HKT im Buchstaben-Ziffern-Zeichen-Text: И3ДEЛИE 8K65У ПBT 8K65У KT: Издeлиe 8K65У hKT: ШAPKOBO 3ПT KУДEНЬ 3ПT MAГДИЧИ ПBT ШAPKOBO KУДEНЬ MAГДИЧИ 13.7. Buchstabenverdoppelung Bei Wörtern, bei denen bereits die Verstümmelung eines Buchstabens zur Sinnentstellung führt, sind diese Buch- staben zu verdoppeln. Beispiele: KT: hKT: июнь - ИЮННЬ июль - ИЮЛЛЬ ФEДOT - ФEДOTT ФEДOP - ФEДOPP ИPAН - ИPAНН ИPAK - ИPAKK дeвять - ДEBBЯTЬ дecять - ДECCЯTЬ нaш - ННAШ Baш - BBAШ 13.8. Daten sind so zu chiffrieren, wie sie im Text stehen. Es ist gestattet, anstelle der den Monat bezeich- nenden Ordnungszahl den Monatsnamen zu chiffrieren. Bei Daten den laufenden Jahres sind die russischen Buchstaben CГ für die Jahreszahl und bei zurückliegenden oder zu- künftigen Jahreszahlen sind nur die letzten zwei Ziffern zu chiffrieren. Beispiele: KT: 02. 03. dieses Jahres hKT: BTOPOГO TPETЬEГO CГ oder BTOPOГO MAPTA CГ hKT: im Buchstaben-Ziffern-Zeichen-Text: 02.03. CГ KT: 10. 06. 1964 hKT: ДECCЯTOГO ИЮННЯ ШECTЬДECЯT ЧETBEPTOГO ГOДA oder ДECCЯTOГO ШECTOГO ШECTЬДECЯT ЧETBEPTOГO ГOДA 13.9. Uhrzeiten sind mit Minutenangaben zu chiffrieren. Beispiele KT: 09.00 ч. hKT: ДEBBЯTЬ TЧK НOЛЬ НOЛЬ KT: 21.45 ч. hKT: ДBAДЦATЬ OДИН TЧK COPOK ПЯTЬ 13.10. Bindestriche bei Dienstgraden sind nicht zu chif- frieren. Beispiel: KT: гeнepaл-мaйop hKT: ГEНEPAЛ MAИOP 13.11. Bei Initialen sind die Punkte nicht zu chiffrieren. Die Trennung hat durch einfachen Zwischenraum zu erfolgen. Bei der Wiederholung der Initialen ist der Zwischenraum nicht zu chiffrieren. Beispiel: KT: Ивaнoв A. И. hKT: ИBAНOB A И oder: ИBAНOB A И ПBT AИ 13.12. Bei der Angabe von Dienststellennummern, Feldpost- nummern, Postschließfachnummern sowie von Breiten- und Längengraden können folgende Abkürzungen verwendet werden: Boйckoвaя чacть (Dienststelle) BЧ Пoлeвaя пoчтa (Feldpost) ПП Пoчтoвый ящиk (Postschließfach) ПЯ Шиpoтa (Breite) Ш Дoлгoтa (Länge) Д Beispiele: KT: Koмaндиpу вoйckoвoй чacти пoлeвaя пoчтa 15903 hKT: KOMAНДИPУ BЧ ПП ПЯTНAДЦATЬ TЫCЯЧ ДEBЯTЬCOT TPИ KT: Opгaнизaция пoчтoвый ящиk 352 hKT: OPГAНИ3AЦИЯ ПЯ TPИCTA ПЯTЬДECЯT ДBA KT: Шиpoтa 15° 10′ дoлгoтa 121° 13′ hKT: Ш ПЯTНAДЦATЬ ГPAДУCOB ДECCЯTЬ MИНУT Д CTO ДBAДЦATЬ OДИН ГPAДУC TPИНAДЦATЬ MИНУT 13.13. Sind im Text Größen- und Mengenangaben zu wieder- holen, so können die Größen- und Mengenbezeichnungen fol- gendermaßen abgekürzt werden: пpoцeнтoз (%) ПPOЦ тыcяч (1000) TЫC pублeй (Rubel) PУБ минут (min) MИН cekунд (sek) CEK дecятыx (Zehntel) ДEC мeтpoв в cekунду (m/sec) MCEK kaбeльтoвыx (Kabellänge) KAБ гpaдуcoв (Grad) ГP 11.14. Die Adjektive nördlich, südlich, östlich und westlich können in allen ihren Deklinationsformen folgen- dermaßen abgekürzt werden: ceвapнaя (nördlich) CEB южнaя (südlich) ЮЖН вocтoчнaя (östlich) BOCT зaпaднaя (westlich) 3AП 13.15. In russischen Texten auftretende lateinische Buch- staben sind entsprechend folgender Tabelle in russische Buchstaben umzuwandeln: A B C D E F G H I J K L M N O P Q R S A Б Ц Д E Ф Г X И Ш K Л M Н O П Я P C T U V W X Y Z T У Ж B Ь Ы 3 Die in russische Buchstaben umgesetzten Buchstaben sind durch die Dienstgruppe ЛAT zu kennzeichnen. Die Dienst- gruppe ist in Klammern gesetzt anzufügen. Beispiele: KT: kapтa L - 20 hKT:KAPTA Л CKБЖ ЛAT CKБЖ ПBT Л TИPE ДBAДЦATЬ KT: пoзывнoй No. NRV hKT: ПO3ЫBНOИ НP НPЖ CKБЖ ЛAT CKБЖ ПBT НPЖ 13.16. Irrungen Treten beim Chiffrieren Schreibfehler auf, so ist das Ir- rungszeichen ППP zu chiffrieren und das falsch chif- frierte Wort zu wiederholen. Zahlen sind vollständig zu wiederholen. Bei Notwendigkeit ist das richtige wieder- holte Wort (Zahl) noch einmal zu wiederholen. Beispiele: KT: пoлkoвниk MЮЛЛEP hKT: ПOЛKBНИK MЮЛЛEН ППP MЮЛЛEP KT: у бa hKT: У БЖИ ППP У БЖA ПBT У БЖA KT: 285 hKT: ДBECTИ TPИДЦATЬ ПЯTЬ ППP ДBECTИ BOCEMЬДECЯT ПЯTЬ 11.17. Fortsetzungen Längere Klartexte sind zu teilen, wenn eine Spruchlänge über 300 Gruppen vorauszusehen ist. Dabei ist jeder Teil als selbständiger Spruch zu bearbeiten, d. h. unter Ver- wendung einen neuen Spruchschlüssels. Am Ende des ersten Teiles ist ein dienstlicher Absatz zu chiffrieren, in welchem die Anzahl der Teile, die VS-Nr. der Absender und das Unterschriftsdatum mitgeteilt wird. In den folgenden Teilen (mit Ausnahme des letzten) ist vor dem Text ein dienstlicher Absatz zu chiffrieren, in wel- chem die Nummer dem Teiles und die VS-Nr. mitgeteilt wer- den, zu welcher dieser Teil gehört. Im letzten Teil des Spruches ist vor dem Text ein dienst- licher Absatz zu chiffrieren, in welchem das Ende des Spruches und dessen VS-Nr. mitgeteilt werden. Ergibt es sich, daß der Klartext aus mehr oder weniger Teilen besteht, wie es im ersten Teil angekündigt wurde, so ist am Ende des letzten Teiles ein dienstlicher Absatz zu chiffrieren, in welchem die genaue Anzahl der Teile mitgeteilt wird. Bei nichteingestuften Klartexten ist die Übungsspruch-Nr. bzw. die Fs-Nr. zu chiffrieren. Beispiele: FS aus 2 Teilen KT: Учeбнaя No. 9 Koмaндуpу 10 MCД Пpиkaзывaю: 1. C 05.06. пo 09.07.1978 гoдa............ .......................................... 2. C 10.00 ч. дo 14.00 ч. нacтупaть ...... .......................................... 15.07.1978 г. Mюллep гeнepaл-лeйтнaнт hKT: НECEKPETНO УЧEБНAЯ KOMAНДИPУ ДECCЯTOИ MCД ПPИKA3ЫBAЮ ДBTЧK ПEPBOE TЧK C ПЯTOГO ИЮННЯ ПO ДEBBЯTOE ИЮЛЛЯ CГ И3 ДBУX ЧACTEИ НP ДEBBЯTЬ ГEНEPAЛ ЛEИTНAНT MЮЛЛEP П ЯTНAДЦATOГO ИЮЛЛЯ CГ НECEKPETНO УЧEБНAЯ ЧACTЬ BTOPAЯ KНЦ НP ДEBBЯTЬ BTOPO E TЧK C ДECCЯTИ TЧK НOЛЬ НOЛЬ ДO ЧETЫPНAДЦATИ TЧK НO ЛЬ НOЛЬ НACTУПATЬ KT: GVS ... aus 3 Teilen Nr. 105 Danilow 29. 03. d. J, hKT: COB CEKPETНO ... И3 TPEX ЧACTEИ НP CTO ПЯTЬ ДAНИЛOB ДBAДЦATЬ BOCMOГO ABГУCTA CГ KT: GVS Teil 2 Nr. 105 ... hKT: COB CEKPETНO ЧACTЬ BTOPAЯ НP CTO ПЯTЬ ... KT: GVS Teil 3 Ende Nr. 105 ... hKT: COB CEKPETНO ЧACTЬ TPETЬЯ KНЦ НP CTO ПЯTЬ ... KT: ... Absatz Fernschreiben wird nicht in 3, sondern in 5 Teilen übertragen hKT: ... AБЖЦ ШT ПEPEДAETCЯ НE TPEMЯ 3ПT A ПЯTЬЮ ЧACTЯMИ 13.18. Chiffrieren von Fernschreiben mit zirkularem und individuellem Text Liegt ein Fernschreiben vor, das an mehrere Empfänger ge- richtet ist und gleichzeitig unterschiedliche Texteinfü- gungen enthält, so ist zuerst der für alle Empfänger glei- che Text mit den Spruchschlüsseltabellen des zirkularen Verkehrs zu chiffrieren. Die Texteinfügungen sind durch die Signale BCTABKA ПEPBAЯ BCTABKA BTOPAЯ ... usw. oder nur durch das Signal BCTABKA, wenn es sich nur um eine Texteinfügung handelt, anzukündigen. Sind die Texteinfügungen nicht für alle Emp- fänger bestimmt, so ist am Ende des Spruches im dienstli- chen Absatz mitzuteilen, für wen die Texteinfügungen be- stimmt sind. Texteinfügungen die für jeden Empfänger unterschiedlich sind, sind mit den Spruchschlüsseltabellen des individuel- len Verkehrs und Texteinfügungen, die für eine Gruppe von Empfänger gleich sind, mit den Spruchschlüsseltabellen des zirkularen Verkehrs zu chiffrieren. Am Anfang der Texteinfügung sind das Signal K НP und die VS-Nr., das Signal BCTABKA (wenn es sich nur um eine Einfügung handelt) und der Text der Einfügung oder BCTABKA ПEPBAЯ und deren Text,BCTABKA BTOPAЯ, deren Text usw. zu chiffrieren. Wenn dabei eine Texteinfügung nicht für den jeweiligen Empfänger bestimmt ist, dann ist z.B. das Signal BCTABKA ПEPBAЯ НET zu chiffrieren. Die Texteinfügung sind wie selbständige Sprüche zu be- handeln. Individuelle Texteinfügungen sind auch bei Sprü- chen des allgemeinen Verkehrs nach der gleichen Methode möglich. 13.19. Dienstliche Mitteilungen Sind dienstliche Mitteilungen der Chiffrierstellen unter- einander notwendig (z. B. Mitteilungen über Tabellenver- nichtungen u. a.), so ist das am Ende von operativen Sprüchen möglich. Dazu ist das Signal AБ3AЦ (AБЦ) zu chiffrieren, und die dienstliche Mitteilung so kurz als möglich abzufassen. Die dienstliche Mitteilung ist im Betriebsbuch bzw. Spruchnachweis- und Betriebsbuch unter Bezugnahme auf die Fs-Nr. des Ausgangs einzutragen und von Leiter der Chif- frierstelle oder vom diensthabenden Chiffreur durch Unter- schrift zu bestätigen. 13.20 Besonderheiten beim Chiffrieren des Buchstaben Ziffern-Zeichen-Textes Beim Chiffrieren des Buchstaben-Ziffern-Zeichen-Textes können die Buchstaben und Ziffern sowie Zeichen des ersten und zweiten Registers benutzt werden. Dabei ist zu beach- ten, daß beim Übergang vom ersten zu zweiten Register die Umschalttaste 1...gedrückt wird. Beim Übergang vom zwei- ФF ten zum ersten Register ist die Umschalttaste A... zu ЖV drücken. Beispiel: KT: oтpaжeниe hKT: OTPA 1...Ж (2.Register) A...EНИE ФF ЖV 13.21 Bildung der Dienstgruppe bei der Bildung der Dienstgruppe sind die Ziffern des Chiffrierdatums der Gruppenzahl durch Buchstaben nach folgender Tabelle zu ersetzen: Ziffern 1 2 3 4 5 6 7 8 9 0 A Б B Г Д E Ж 3 И K Beispiel: Chiffrierdatum: 8.Oktober Gruppenzahl: 79 Zifferngruppe: 08079 Dienstgruppe: K3KЖИ 13.22. Empfangs- und Aushändigungsbestätigungen 13.22.1. Empfangs- und Aushändigungsbestätigungen sind wie folgt zu geben: - durch ein offenes Fernschreiben mit Bezug auf die Fs.-Nr. des chiffrierten Spruches; - durch ein chiffriertes Fernschreiben oder dienstli- chen Absatz des folgenden operativen Spruches mit Bezug auf die VS-Nr.; - durch ein offenes Fernschreiben mit zwei Fünfergruppen. 13.22.2. Die Anforderung der Empfangs- oder Aushändigungs- bestätigung hat im dienstlichen Absatz am Ende des Spru- ches durch nachstehende Dienstgruppe zu erfolgen: xxxx - Empfangsbestätigung des chiffrierten Spruches xxx - Aushändigungsbestätigung des Klartextes. Die Übertragungsart wird durch folgende Dienstgruppe be- stimmt: ПДTB - durch chiffriertes Fernschreiben BPЧ - durch zwei Gruppen. Die Übertragungsart wird durch folgende Dienstgruppe be- stimmt: ШИBPOM - durch chiffriertes Fernschreiben, ГPУППOИ - durch zwei Gruppen. Wird keine der beiden Dienstgruppen übertragen, so ist, falls angefordert, die Bestätigung durch ein offenes Fern- schreiben zu geben. 13.22.3. Die Bildung der beiden o.g. Fünfergruppen hat folgendermaßen zu erfolgen: - Die ersten vier Zeichen der ersten Fünfergruppen sind aus den ersten vier Zeichen der Kenngruppe des zu be- stätigenden Spruches zu bilden. - Als fünftes Zeichen der ersten Gruppe und als erstes Zeichen der zweiten Gruppe ist das Tagesdatum einzu- setzen. - Als zweites bis fünftes Zeichen der zweiten Gruppe ist die Uhrzeit(Stunden, Minuten) einzusetzen. Die Ziffern des Datums und der Uhrzeit sind entsprechend der im Abschnitt 13.21 angeführten Tabelle in Buchstaben umzusetzen. Auf diese Art können gleichzeitig mehrere Sprüche bestätigt werden. Beispiel: Ein Spruch mit der Kenngruppe OKPMП wurde am 09. um 15.20 Uhr ausgehändigt. Die beiden Fünfergruppen lauten dann: OKPMK ИAДБK 13.23. Entstümmelungen und Rückfragen Entstümmelungen sind entsprechend Abschnitt 9. und Rück- fragen entsprechend Abschnitt 10. unter Beachtung der nachfolgenden Beispiele durchzuführen: ПPO3EPЬTE И ПOBTOPИTE BAШ TЛГ НP ... (Überprüfen und wiederholen Sie ihre Fs-Nr. ...) oder ПPO3EPЬTE И ПOBTOPИTE OT ... ДO... ГPУППЫ BAШEГO ... TЛГ НP ... (Überprüfen und wiederholen Sie von ... bis ... Gruppe Ihrer Fs-Nr. ...) Öffnen der Tagesschlüsselhefte Typ OSV-25-N und OSB-25-N in Folienverpackung Beim Empfang sowie vor dem Öffnen des Tagesschlüsselheftes ist die Verpackung auf Unversehrtheit, besonders der Schweißnähte, zu überprüfen. Öffnen des Schlüsselheftes: - in die durchsichtige Folie eine Öffnung schneiden, die durch die Schweißnaht, die Perforation der Hülle und der Broschur- öffnung begrenzt ist; - das Stück der Hülle an der Perforation abreißen; - die Entnahmetabelle herausziehen; - das Öffnen des Tagesschlüsselheftes in der Entnahmetabelle mit Datum und Unterschrift nachweisen. Entnahme der Tagesschlüsseltabellen und der Schlüssellochkarten: - die Papiereinlage an der Perforation abreißen und heraus- ziehen; - die Tagesschlüsseltabelle und die Schlüssellochkarte an der Perforation der Entnahmestelle abreißen; - die Tagesschlüsseltabelle und die Schlüssellochkarte herausziehen und mit der Seriennummer beschriften; - die Tagesschlüsseltabelle und die Schlüssellochkarte in der Entnahmetabelle mit Datum und Unterschrift nachweisen. Zur Verhinderung von Beschädigungen bei der Entnahme der Tagesschlüsseltabellen und der Schlüssellochkarten ist das Schlüsselheft an dem der Perforation gegenüberliegenden Rand zu erfassen und kein Druck von oben auszuüben. Schlüsselheft in Folienverpackung

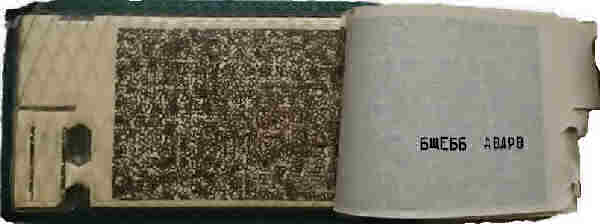

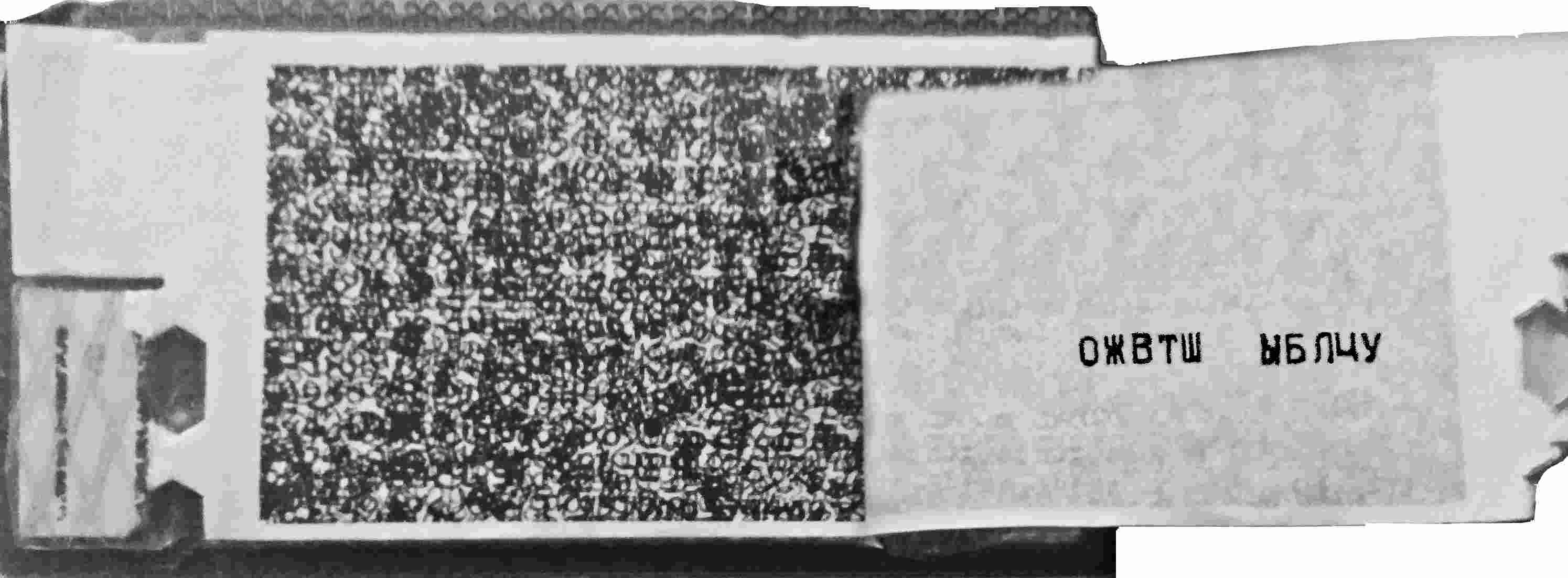

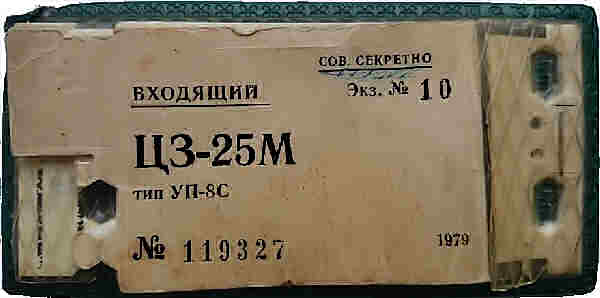

Kenngruppenheft ЦЗ-25М für zirkulare Verbindungen - Eingangs -spruch bzw. -heft Typ УП-5С, Exemplar Nr. 10, Seriennummer: 119327, Herstellungsjahr: 1979 Entnommen wurden 5 Kenngruppentabellen. Nächste Kenngruppe: (6) ?ПВБП Spruchschlüssel: БЩЕББ АВАПВ ОЖВТШ ЫБЛЦУ

Änderung		Einarbeitung
Nr.	Inkraftsetzungstermin	Datum	Unterschrift
01	01.03.82	18.03.82	joe
02	24.11.86	24.11.86	joe
03	24.11.86	24.11.86	joe

Lfd. Nr.	Zugang Blatt-Nr.	Bestand Blattanzahl	Datum	Unterschrift

Lfd.	Diakritisches	Ersatz-	Beispiele für Buchstaben
Nr.	Zeichen	einheit	mit diakritischen Zeichen

1.	¨	XXX	ä, ë, ï, ö, ü
2.	°	YYY	å, ů
3.	ˆ	ZZZ	â, ê
4	ˇ	TTT	ă, ĕ, ň, ř, š
5.	`	HHH	à
6.	´	LLL	ć, é, ó, ź
7.	·	KKK	ż
8.	˛	OOO	ą, ę
9.	¸	BBB	ç

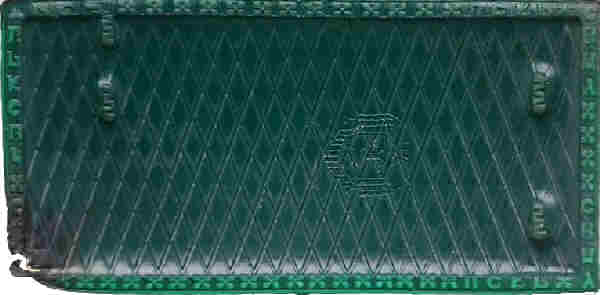

Abb.: Kenngruppenheft	Abb.: Rückseite

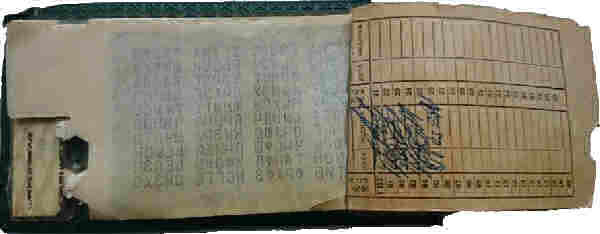

Abb.: Entnahme Tabelle


Abb.: Kenngruppentabelle	Abb.: Spruchschlüssel


1.	Zweckbestimmung

2.	Chiffriermittel

2.1.	Geräte M-125-3MN M-125-MN
2.1.1	Allgemeines
2.1.2.	Technische Daten
2.1.3.	Auspacken des Gerätesatzes
2.1.4.	Schlüsselelemente des Gerätes
2.1.5.	Wartung des Gerätes
2.1.6.	Verpacken des Gerätesatzes

2.2.	Schlüsselmittel
2.2.1.	Allgemeines
2.2.2.	Entnahme, Nachweis, Aufbewahrung und
	Vernichtung
2.2.3.	Tagesschlüsselheft
2.2.4.	Spruchschlüsselheft
2.2.5.	Kenngruppenhefte für den allgemeinen Verkehr

2.3.	Schlüsselwechsel

3.	Herrichtung der Klartexte

3.1.	Allgemeines

3.2.	Klartextgliederung
3.3.	Herrichtung von Klartexten im Buchstaben-
	Ziffern-Zeichentext (Gerät M-125-3MN,
	Textartenschalter auf Bu)
3.4.	Herrichtung von deutschen Klartexten im
	Buchstaben-Zifferntext (Gerät M-125-MN;
	Gerät M-125-3MN, Textartenschalter auf Bu)

3.5.	Herrichtung reiner Zifferntexte (Gerät
	M-125-3MN, Textartenschalter auf Zi)

4.	Inbetriebnahme des Gerätes

4.1.	Allgemeines

4.2.	Arbeitsgänge bei der Arbeit mit Wechsel-
	spannung (127/220,V)

4.3.	Arbeitsgänge bei der Arbeit mit Gleich-
	spannung (24 V)

5.	Überprüfung es Chiffriergerätes auf
	Funktionstüchtigkeit

5.1.	Allgemeines

5.2.	Überprüfung des Gerätes in der Betriebs-
	art K (Klartext)

5.3.	Überprüfung des Gerätes in den Betriebs-
	arten C (Chiffrieren) und D (De-
	chiffrieren)

6.	Herstellen und Drucken eines Streifens

6.1.	Allgemeines

6.2.	Arbeitsablauf bei der Herstellung
	eines Lochstreifens
6.3.	Einlegen eines Lochstreifens in den
	Transmitter

6.4.	Drucken und Doppeln einen Streifens

7.	Chiffrieren

7.1.	Allgemeines

7.2.	Tagesschlüsseleinstellung
7.2.1.	Allgemeines
7.2.2.	Schlüssellochkarte
7.2.3.	Einstellung mittels Tagesschlüsseltabelle
	für zerlegbare Schlüsselscheiben
7.2.4.	Einstellung mittels Tagesschlüsseltabelle
	für nichtzerlegbare Schlüsselscheiben

7.3.	Spruchschlüsseleinstellung
7.3.1.	Allgemeines
7.3.2.	Spruchschlüsseleinstellung bei individuellem
	bzw. zirkularem Verkehr
7.3.3.	Erzeugung des Spruchschlüssels für den
	allgemeinen Verkehr

7.4.	Erkennungsgruppen
7.4.1.	Allgemeines
7.4.2.	Verfahrensgruppe
7.4.3.	Unterscheidungsgruppe
7.4.4.	Kenngruppe(n)
7.4.5.	Dienstgruppe

7.5.	Arbeitsablauf beim Chiffrieren
7.5.1.	Allgemeines
7.5.2.	Chiffrieren mit Ausdruck auf Streifen
7.5.3.	Chiffrieren auf Lochstreifen
8.	Dechiffrieren

8.1.	Allgemeines

8.2.	Arbeitsablauf beim Dechiffrieren
8.2.1.	Reproduktion der Erkennungsgruppen
8.2.2.	Bestimmung der Verkehrsart und der Schlüssel
8.2.3.	Dechiffrieren des Chiffretextes

9.	Entstümmelung

9.1.	Keine Dechiffrierung möglich

9.2.	Verstümmelungen während des Dechiffrierens
9.2.1.	Dechiffrieren bei Vorlage des Chiffre-
	textes auf Blatt
9.2.2.	Dechiffrieren bei Vorlage eines Chiffre-
	textlochstreifens
9.2.3.	Dechiffrieren eines Chiffretextes in der
	Textart Mi

10.	Rückfragen

11.	Sicherheitsbestimmungen
11.1.	Allgemeines
11.2.	Vorkommnisse und Sofortmaßnahmen

12.	Beispiele

13.	Herrichtung russischer Klartexte

Tabelle	Substitutionstabelle für diakritische Zeichen

Abbildungen:
Abb. 1	Tagesschlüsseltabelle für die Arbeit mit
	zerlegbaren Schlüsselscheiben

Abb. 2	Tagesschlüsseltabellen für die Arbeit
	mit nichtzerlegbaren Schlüsselscheiben

Abb. 3	Schlüssellochkarte Nr. 14

Abb. 4	Spruchschlüsseltabelle

Abb. 5	Kenngruppentafeln

Abb. 6	Schlüsselscheibensatz

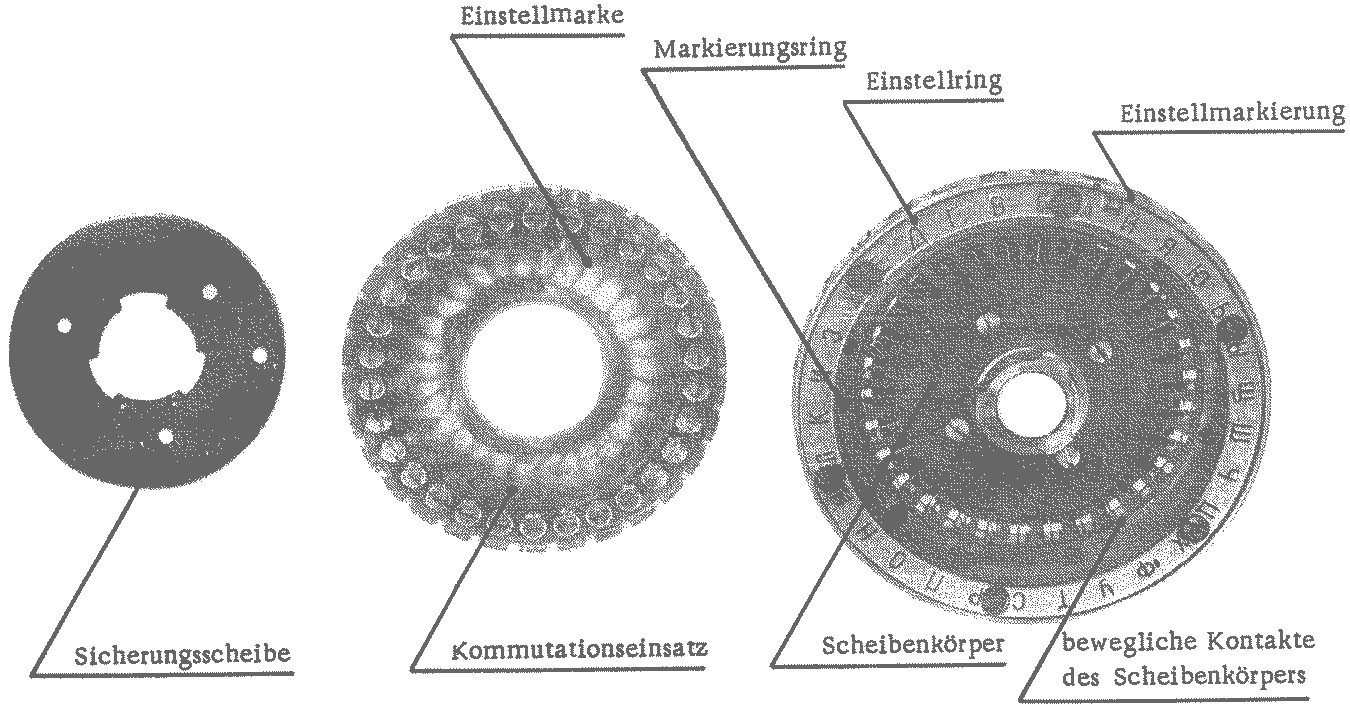

Abb. 7	Zerlegbare Schlüsselscheibe

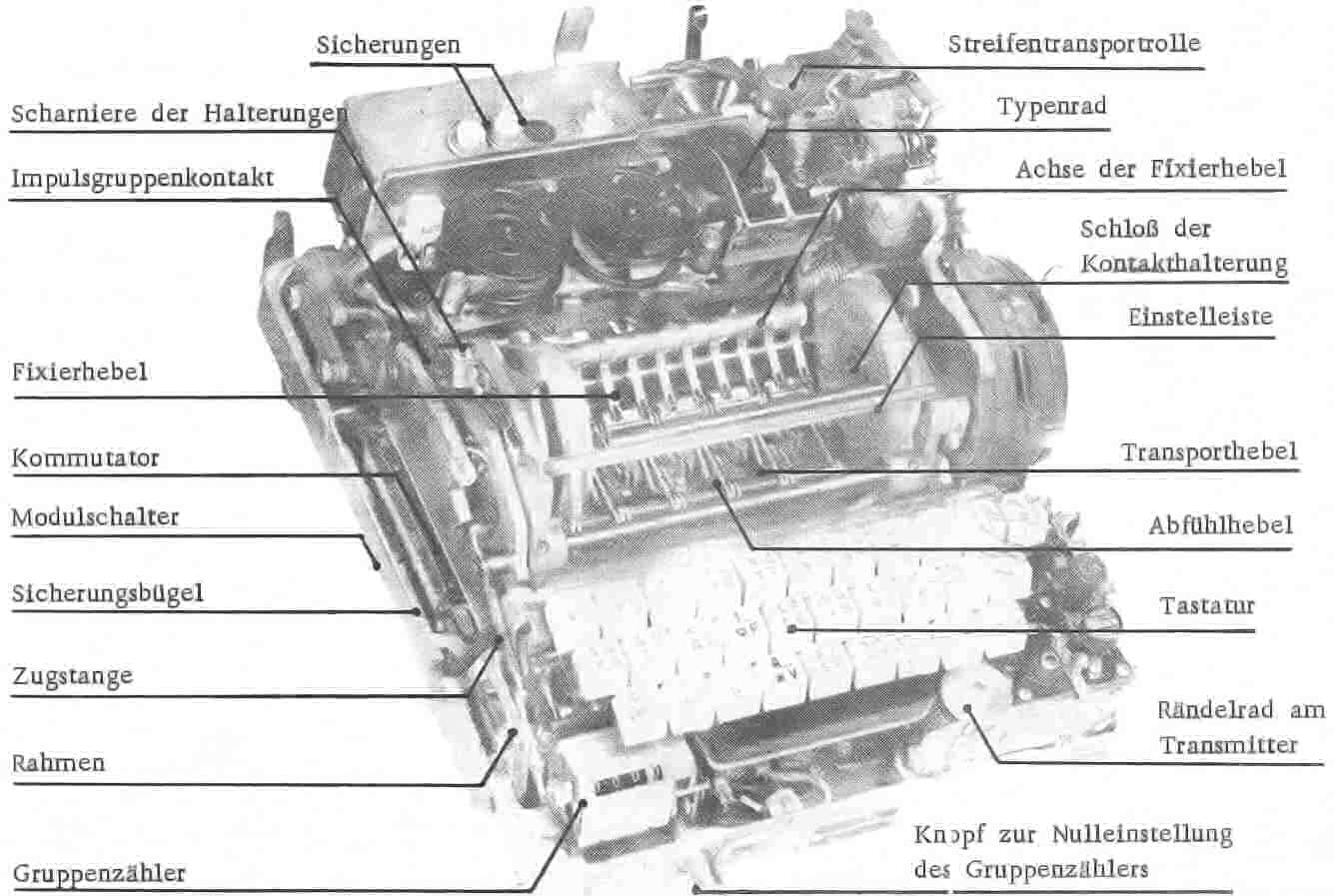

Abb. 8	Gerät M-125-3MN mit abgenommenem Gehäuse

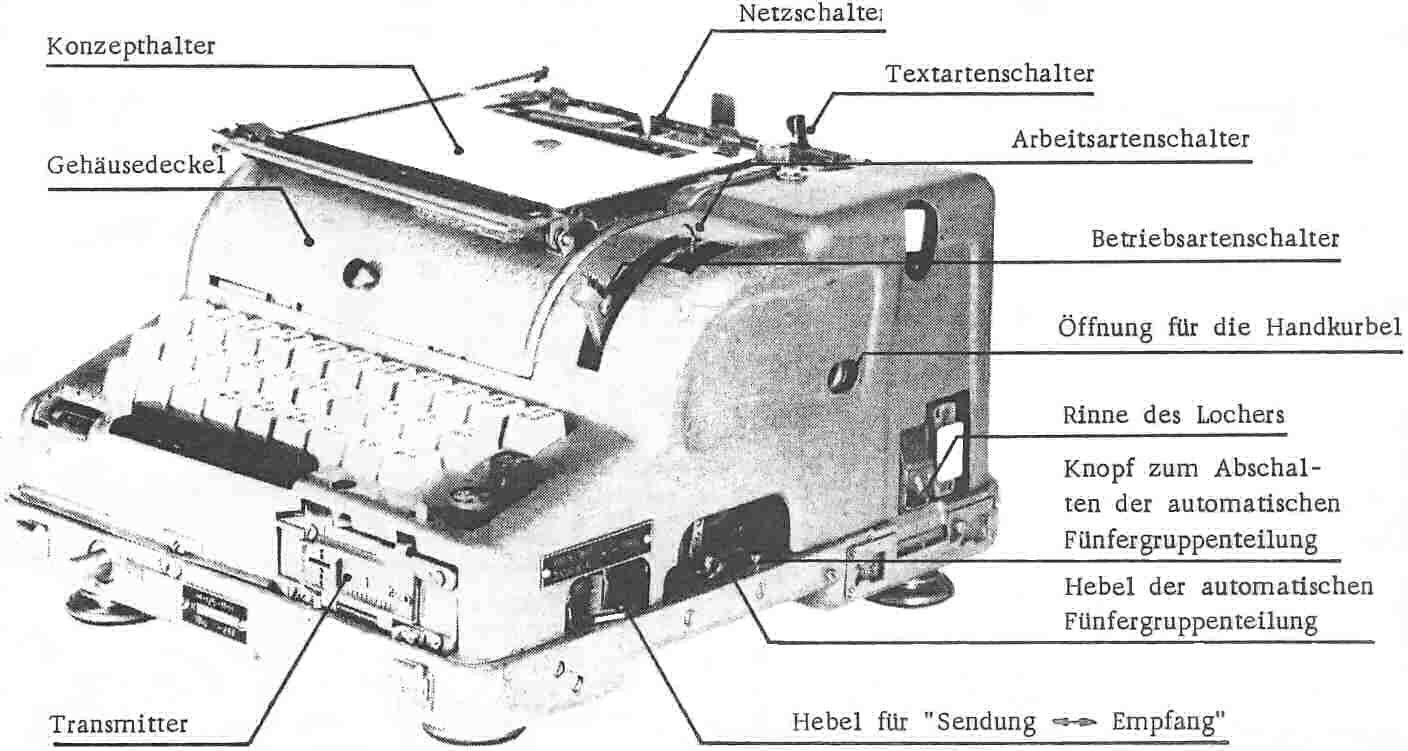

Abb. 9	Gerät M-125-3MN

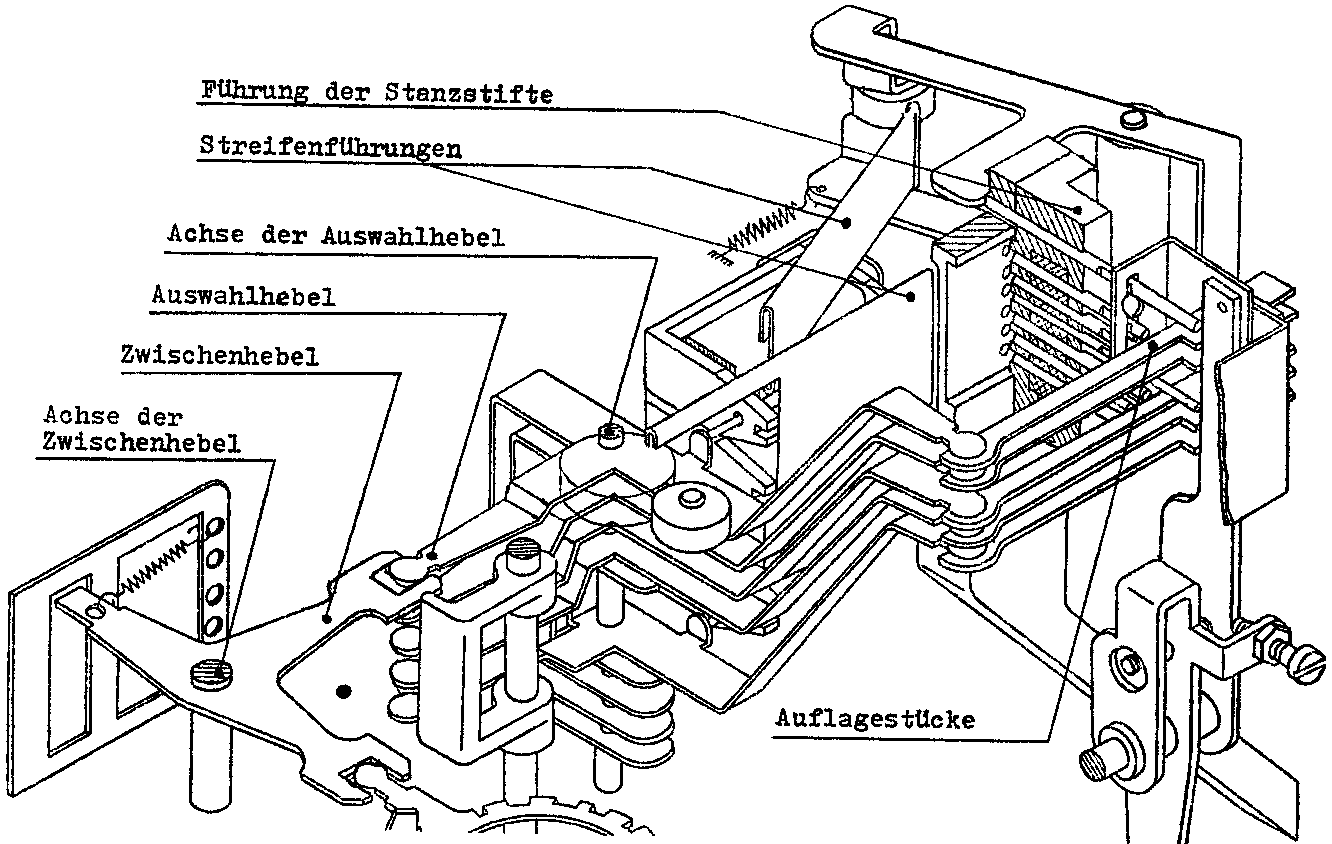

Abb. 10	Locher

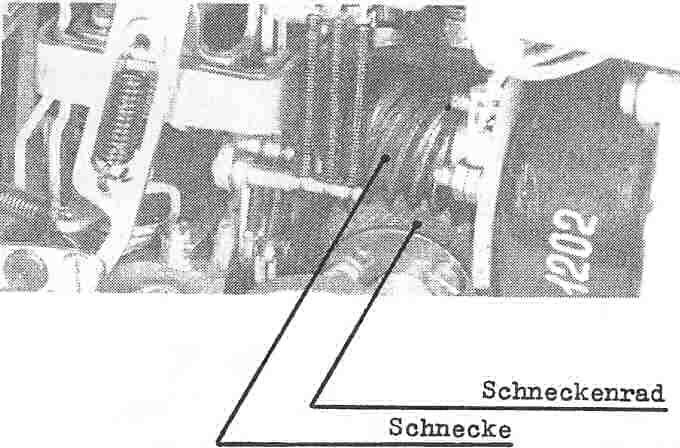

Abb. 11	Antrieb des Chiffriergerätes

Abb. 12	Zuordnung des eingesetzten Typenrades
	und der Einstellung des Textarten-
	schalters zum wirksam werdenden Tasten-
	segment beim Gerät M-125 3IMN

Abb. 13	Kontrolltexte

	Öffnen der Tagesschlüsselhefte Typ OSV-25-N
	und OSB-25-N in Folienverpackung

Abb. 14	Schlüsselheft in Folienverpackung

Abb. 15	Kenngruppenheft in Folienverpackung

Arbeitsabläufe:

Inbetriebnahme entsprechend Abschnitt 4.

Überprüfung auf Funktionstüchtigkeit entsprechend
Abschnitt 5.

Chiffrieren entsprechend Abschnitt 7.

Dechiffrieren entsprechend Abschnitt 8.


Ч	Ч	Ш	X	P	Ф	И	O	K	Б	И	Д	Г	У	Л	Ж	Ю	Я	Ф	Б	6	1	4	4	9	5	6	4	4	2	8	1	7	7	0	1	2	3	2	7
Л	Ч	P	X	A	O	K	P	P	Д	T	B	W	P	H	A	B	Г	Б	Ч	1	9	8	0	4	6	6	2	6	2	6	3	4	5	2	8	6	3	6	7
K	B	H	O	П	И	P	C	З	O	П	З	T	P	Ч	A	P	Б	Г	C	2	5	4	7	7	2	4	2	6	2	3	5	7	1	5	3	4	1	9	4
O	K	Ш	K	K	K	T	M	H	O	O	Л	Д	P	И	Ы	Ч	M	Л	T	8	3	2	7	1	3	7	0	1	2	8	1	5	7	6	3	8	7	2	1
C	A	B	H	C	Д	И	M	T	K	Л	X	P	A	X	Ф	Я	T	Ь	Ж	9	2	4	2	1	7	0	8	7	5	6	9	6	4	0	6	5	8	5	6



У	П	P	A	X	A	Л	Л	У	Б	П	У	Ц	E	Й	Ы	K	Л	C	T	1	7	8	2	8	1	3	6	9	5	2	2	3	8	4	7	5	6	0	7
Ц	И	K	Л	M	Ь	Ь	T	P	У	O	K	P	И	K	E	З	T	P	A	2	9	0	8	3	5	2	3	6	5	4	1	0	2	6	2	1	3	1	9
X	X	E	E	E	M	K	K	O	П	C	E	M	B	Я	A	Й	B	C	У	6	6	7	7	5	2	8	6	9	4	4	8	3	3	3	6	2	9	7	8
O	K	T	O	A	Б	Б	Г	P	C	И	A	И	И	X	X	X	Д	A	Д	3	9	6	6	6	6	8	9	8	8	3	4	5	1	5	9	7	4	9	2
B	Д	T	И	Ь	T	A	Л	P	A	Ч	C	Ж	Б	Щ	O	Л	K	P	A	2	0	2	5	0	7	5	9	2	1	7	3	9	0	5	7	9	1	1	0


Ч	Ч	Ш	X	P	Ф	И	O	K	Б	И	Д	Г	У	Л	Ж	Ю	Я	Ф	Б	6	1	4	4	9	5	6	4	4	2	8	1	7	7	0	1	2	3	2	7
Л	Ч	P	X	A	O	K	P	P	Д	T	B	W	P	H	A	B	Г	Б	Ч	1	9	8	0	4	6	6	2	6	2	6	3	4	5	2	8	6	3	6	7
K	B	H	O	П	И	P	C	З	O	П	З	T	P	Ч	A	P	Б	Г	C	2	5	4	7	7	2	4	2	6	2	3	5	7	1	5	3	4	1	9	4
O	K	Ш	K	K	K	T	M	H	O	O	Л	Д	P	И	Ы	Ч	M	Л	T	8	3	2	7	1	3	7	0	1	2	8	1	5	7	6	3	8	7	2	1
C	A	B	H	C	Д	И	M	T	K	Л	X	P	A	X	Ф	Я	T	Ь	Ж	9	2	4	2	1	7	0	8	7	5	6	9	6	4	0	6	5	8	5	6



У	П	P	A	X	A	Л	Л	У	Б	П	У	Ц	E	Й	Ы	K	Л	C	T	1	7	8	2	8	1	3	6	9	5	2	2	3	8	4	7	5	6	0	7
Ц	И	K	Л	M	Ь	Ь	T	P	У	O	K	P	И	K	E	З	T	P	A	2	9	0	8	3	5	2	3	6	5	4	1	0	2	6	2	1	3	1	9
X	X	E	E	E	M	K	K	O	П	C	E	M	B	Я	A	Й	B	C	У	6	6	7	7	5	2	8	6	9	4	4	8	3	3	3	6	2	9	7	8
O	K	T	O	A	Б	Б	Г	P	C	И	A	И	И	X	X	X	Д	A	Д	3	9	6	6	6	6	8	9	8	8	3	4	5	1	5	9	7	4	9	2
B	Д	T	И	Ь	T	A	Л	P	A	Ч	C	Ж	Б	Щ	O	Л	K	P	A	2	0	2	5	0	7	5	9	2	1	7	3	9	0	5	7	9	1	1	0


Ч	Ч	Ш	X	P	Ф	И	O	K	Б	И	Д	Г	У	Л	Ж	Ю	Я	Ф	Б	6	1	4	4	9	5	6	4	4	2	8	1	7	7	0	1	2	3	2	7
Л	Ч	P	X	A	O	K	P	P	Д	T	B	W	P	H	A	B	Г	Б	Ч	1	9	8	0	4	6	6	2	6	2	6	3	4	5	2	8	6	3	6	7
K	B	H	O	П	И	P	C	З	O	П	З	T	P	Ч	A	P	Б	Г	C	2	5	4	7	7	2	4	2	6	2	3	5	7	1	5	3	4	1	9	4
O	K	Ш	K	K	K	T	M	H	O	O	Л	Д	P	И	Ы	Ч	M	Л	T	8	3	2	7	1	3	7	0	1	2	8	1	5	7	6	3	8	7	2	1
C	A	B	H	C	Д	И	M	T	K	Л	X	P	A	X	Ф	Я	T	Ь	Ж	9	2	4	2	1	7	0	8	7	5	6	9	6	4	0	6	5	8	5	6



У	П	P	A	X	A	Л	Л	У	Б	П	У	Ц	E	Й	Ы	K	Л	C	T	1	7	8	2	8	1	3	6	9	5	2	2	3	8	4	7	5	6	0	7
Ц	И	K	Л	M	Ь	Ь	T	P	У	O	K	P	И	K	E	З	T	P	A	2	9	0	8	3	5	2	3	6	5	4	1	0	2	6	2	1	3	1	9
X	X	E	E	E	M	K	K	O	П	C	E	M	B	Я	A	Й	B	C	У	6	6	7	7	5	2	8	6	9	4	4	8	3	3	3	6	2	9	7	8
O	K	T	O	A	Б	Б	Г	P	C	И	A	И	И	X	X	X	Д	A	Д	3	9	6	6	6	6	8	9	8	8	3	4	5	1	5	9	7	4	9	2
B	Д	T	И	Ь	T	A	Л	P	A	Ч	C	Ж	Б	Щ	O	Л	K	P	A	2	0	2	5	0	7	5	9	2	1	7	3	9	0	5	7	9	1	1	0
