T-310 PUMA Prototyp
BArch*1, *15, *17, *59, *61, *78, *109, *129, *131, *166, *168, *215, *216, *335, *382
BArch*399, *430 - *449, *719, *725, *741
Ein Chiffriergerät auf der Grundlage logischer Grundgatter,
Flip-Flops, und Schieberegister in KME-10 Technik, das der TTL-
Technik der D-100 Serie der DDR entapricht.
Entwicklungszeitraum war 1973 bis 1975.
Im Anschluß ist der Algorithmus, Stand September 1975, beschrieben.
Hauptauftragnehmer ist der VEB Steremat Berlin Hermann Schlimme
und ist im VEB Robotron Elektronik Zella Mehlis produziert worden.
Kooperationsvereinbarung zur Sicherung der Produktion mit dem OTS,
der KDfS Treptow wurde für die T-310 im Jahr 1975 abgeschlossen.
Es ist die Nachfolgerentwicklung aus dem SKS V/1 Gerät und es ar-
beitet mit dem bereits im SKS V/1 getesteten modifizierten und ver-
besserten Chiffrieralgorithmus -klasse ALPHA.
Die T-310 ist die konsequente Weiterentwicklung der nationalen Eigen-
entwicklung von Chiffriergeräten. Sowie um eine Unabhängigkeit von der
sowjetischen Technik und der polnischen Technik zu erreichen. Das hatte
ökonomische und politische Hintergründe.
Ein Ergebnis war, durch die politischer Entwicklung in der VR Polen, die
Ablösung der T-352/T-353 DUDEK durch die Eigenentwicklung der T-307 und
der T-310. Sowie die Ergebnisse der Tests (500.000 Gruppen) der Chiffrier-
sicherheit der M-125 Fialka.
Schlüsselunterlagen T-310 PUMA
PUMA ist ein maschinelles Chiffrier-/Dechiffrierverfahren, das
die zu bearbeitenden Informationen auf Lochstreifen (LS) voraus-
setzt.
Chiffriert werden können Texte auf 8- oder 5-Kanal LS. Der chif-
frierte Text wird in beiden Fällen auf 8-Kanal-LS ausgegeben.
Bei der Dechiffrierung entsteht wieder ein 8- oder 5-Kanal-LS.
Erläuterungen:

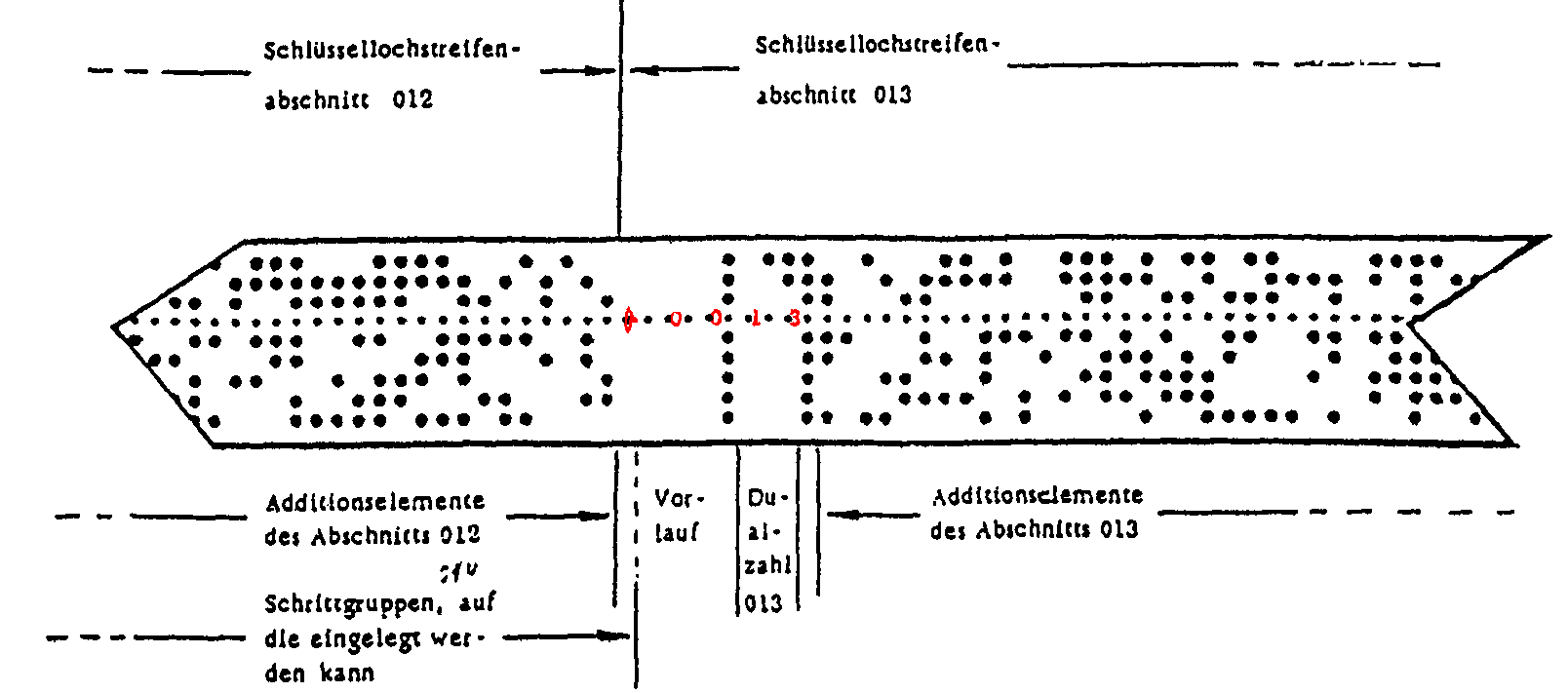

1. Grundlage des Verfahrens sind 8-Kanal-Schlüssellochstreifen
(SLS), die in durchnumerierte Abschnitte von je 128 Zeichen
mit jeweils 10 Zeichen als Vorspann eingestellt sind. Die
Abschnittsnummer (ANR) ist im Vorspann eines jeden Abschnitts
angegeben.

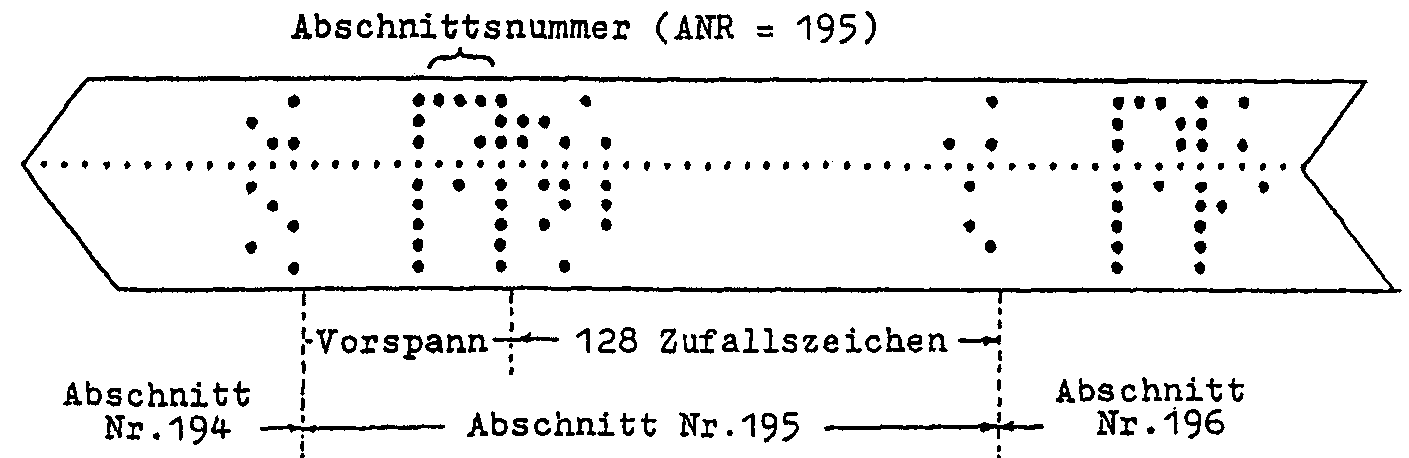

Struktur des SLS:
2. Ein 8-Kanal- (5-Kanal-) Zeichen wird entsprechend seiner
Lochkombination durch eine dreistellige (zweistellige) Oktal-
zahl mit vorgesetzten Z gekennzeichnet.
Schreibweise für den Vorspann im obigen Muster:
Z000, Z000, Z000, Z000, Z000,
Z377, Z001, Z011, Z005, Z377
Zentrales Chiffrierorgan Geheime Verschlußsache
ZCO-Nr.: 556/75
01. Ausf. 7 Blatt
Algorithmus
für das Spezialsystem
des Gerätes T 310
Berlin, 30. September 1975
1. Schlüsselsystem
Der Zeitschlüssel ist eine Binärfolge der Länge 208.
Der Spruchschlüssel ist eine Binärfolge der Länge 61.
Der Langzeitschlüssel ist eine Kombination einer
Permutation P 27. Grades.
einer Permutation R 9. Grades
einer Binärfolge der Länge 27
und einer Zahl α aus {1, 2, …, 27}.
2. Erzeugung der A-Folge
wird verlängert zur Folge
durch
(⊕ - Addition mod 2).
So wird verlängert zur Folge
.
Aus F und S und in Abhängigkeit von LZS wird die Folge
nach folgender Vorschrift erzeugt:
ist das α-te Element der Binärfolge .
Zur Ereugung der Folge wird unter Einwirkung von
gebildet.
Unter Einwirkung von
gebildet usw. für .
Die Abbildung ist bestimmt
durch das System
.
Die Boolesche Funktion Z hat die Gestalt Z = Z(x1,x2, …, x6) = L + 1 + 5 +
+ 6 + 14 + 23 + 25 + 45 + 56 + 134 + 136 + 145 + 236 + 246 + 356 + 1234 +
+ 1235 + 1256 + 2346 + 12345 + 13456.
Die Boolesche Funktionen , sind bestimmt
durch
mit
.
Aus der Folge wird die Folge
gebildet:
3. Chiffrierung einer Klareinheit
Zur Chiffrierung einer Klareinheit
oder m = 8 (entsprechend 5- oder 8-Kanalkode) und
werden 2 m aufeinanderfolgende Element der A-Folge genutzt.
Sei dieser Abschnitt von A. Dann ist
die zugehörige Geheimeinheit, wobei
mit
bzw.
,

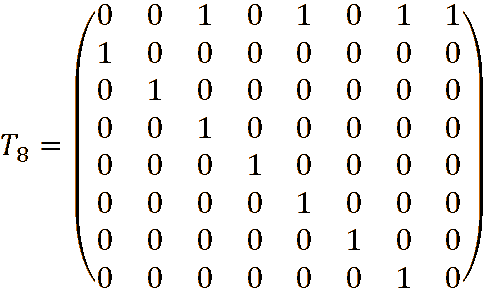

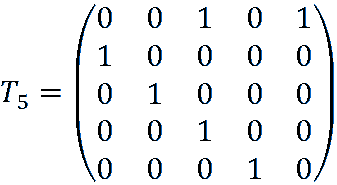

· K das Produkt modulo 2 der Matrizen und K ist und ⊕
hier die komponentenweise Addition modulo 2 darstellt.
Die Dechiffrierung von G erfolgt durch , wobei
.

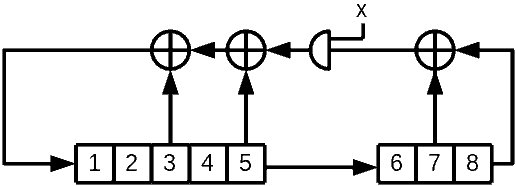

Zur technische Realisierung dieser Variante ist folgende Prinzip-
schaltung auf ihre Zweckmäßigkeit zu prüfen:
Zur Chiffrierung von K wird k1 in die Speicherzelle 1, k2 in die
Speicherzelle 2, …, km in die Speicherzelle m eingespeichert.
Für m = 5 ist x = 0 und für m = 8 ist x = 1.
Nach der Einspeicherung von K wird das Schieberegister r-mal getaktet.
Danach steht in den Speicherzellen 1 bis m bitweise der Wert
· K.
Zur Erzeugung von G muß zu · K noch B bitweise modulo 2 addiert
werden.
Zur Dechiffrierung von G wird der Wert G ⊕ B bitweise in die
Speicherzelle 1 bis m des Registers eingespeichert und dann das
Register mal getaktet. In den Speicherzellen 1 bis
m ist danach K bitweise eingespeichert.
4. Veränderbarkeit des Algorithmus
4.1. Der Algorithmus muß zu einem beliebigen Zeitpunkt in folgender Weise
veränderbar sein:
Zeitschlüssel - Binärfolge der Länge 416.
Verlängerung von mit
für alle i = 1, 2, …
Verarbeitung der s'-Folge im Algorithmus auf dieselbe Weise wie die Ver-
arbetung der S-Folge (vgl. Punkt 2.).
4.2. Einzelne zusätzliche Verdrahtungen zwischen verschiedenen KES müssen
möglich sein.
4.3. Für zusätzliche KES sind 5 freie Plätze vorzusehen.
Die Nachverdrahtung der Plätze für diese KES muß möglich sein.
