Instandsetzung T-310/50 ARGON
Sammler*116
BArch*1, *15, *17, *59, *61, *78, *109, *129, *131, *166, *168, *215, *216, *335, *382
BArch*399, *430 - *449, *719, *725, *741

Prüfrechner                  PR 310/2

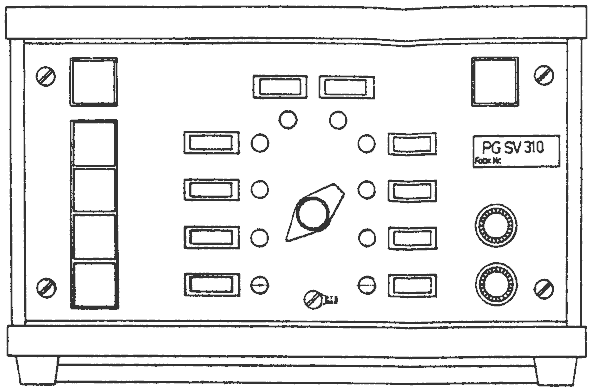

Stromversorgungsprüfgerät PG SV 310
Leiterplattenprüfgerät APG 01
Anzeigetableau für KES-Prüfbuchsen

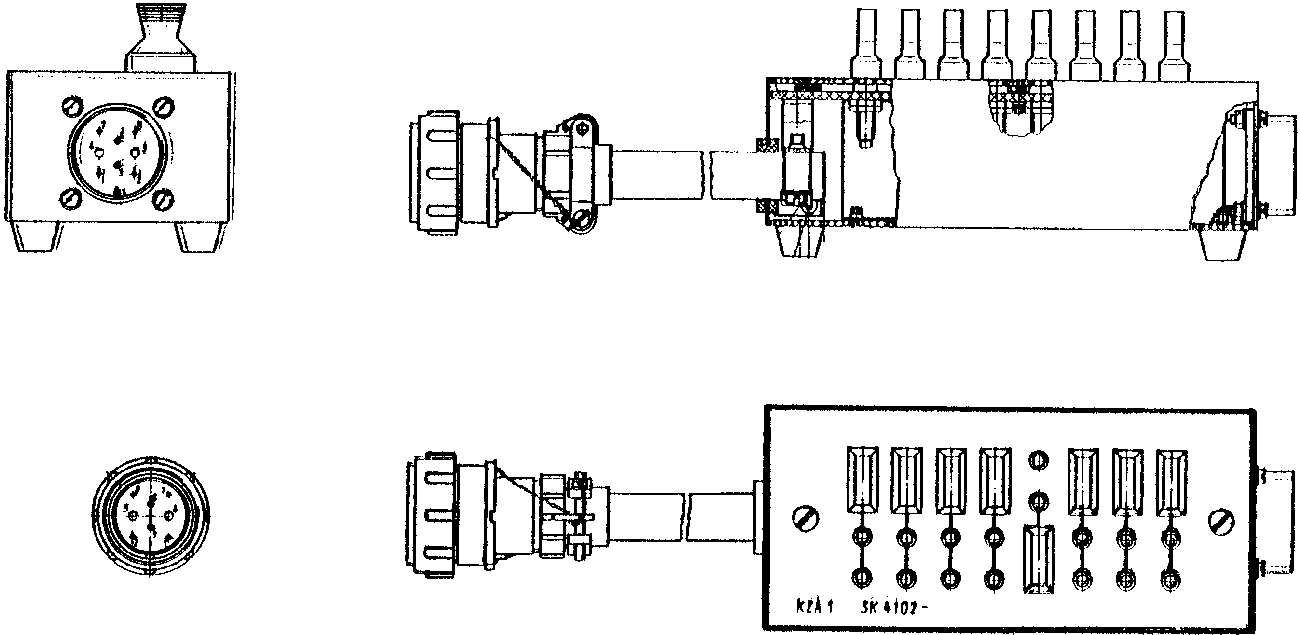

Kabelzwischenadapter KZA 1, 2, 3

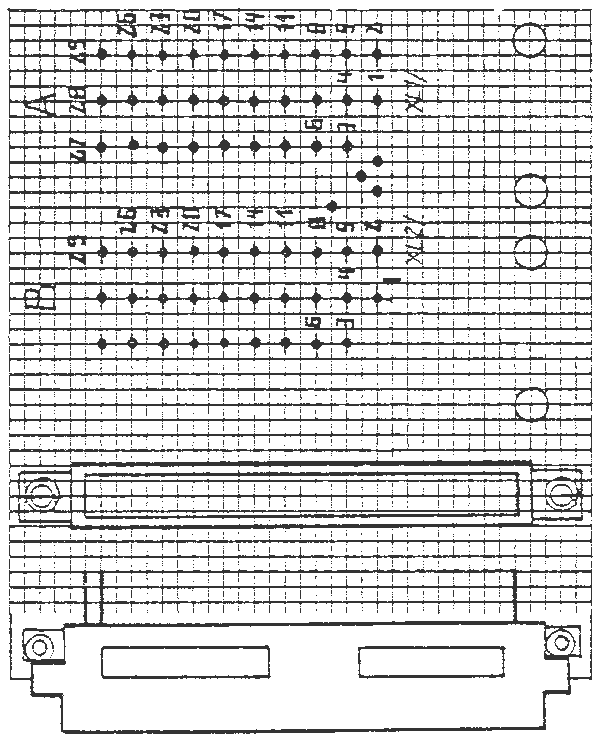

KES-Adapter          KESA 1, 2, 3, 4, 5, 6
Takt-Stop-Einrichrichtung
Linienstromstabilisierung LSS, für PR 310/2
Meßleitung

PGSV 310
PRSV 310

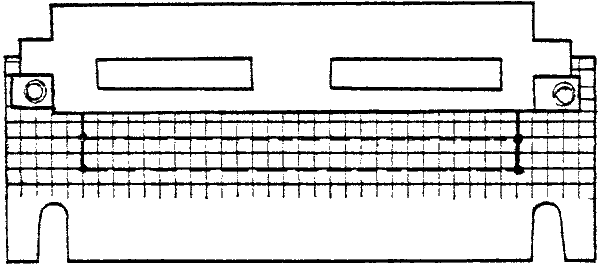

KES 6038
KES 6038
KES 6039
KES 6039

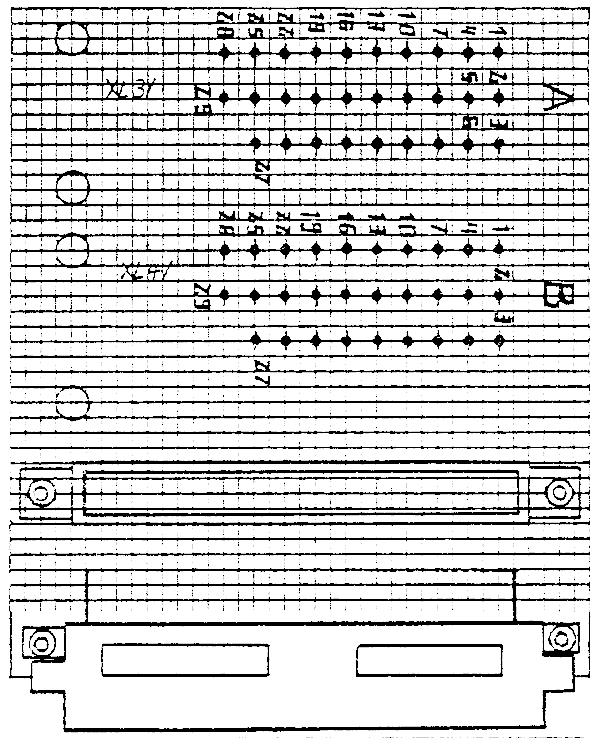

KES 6040
KES 6040

PrÜfhilfmittel:

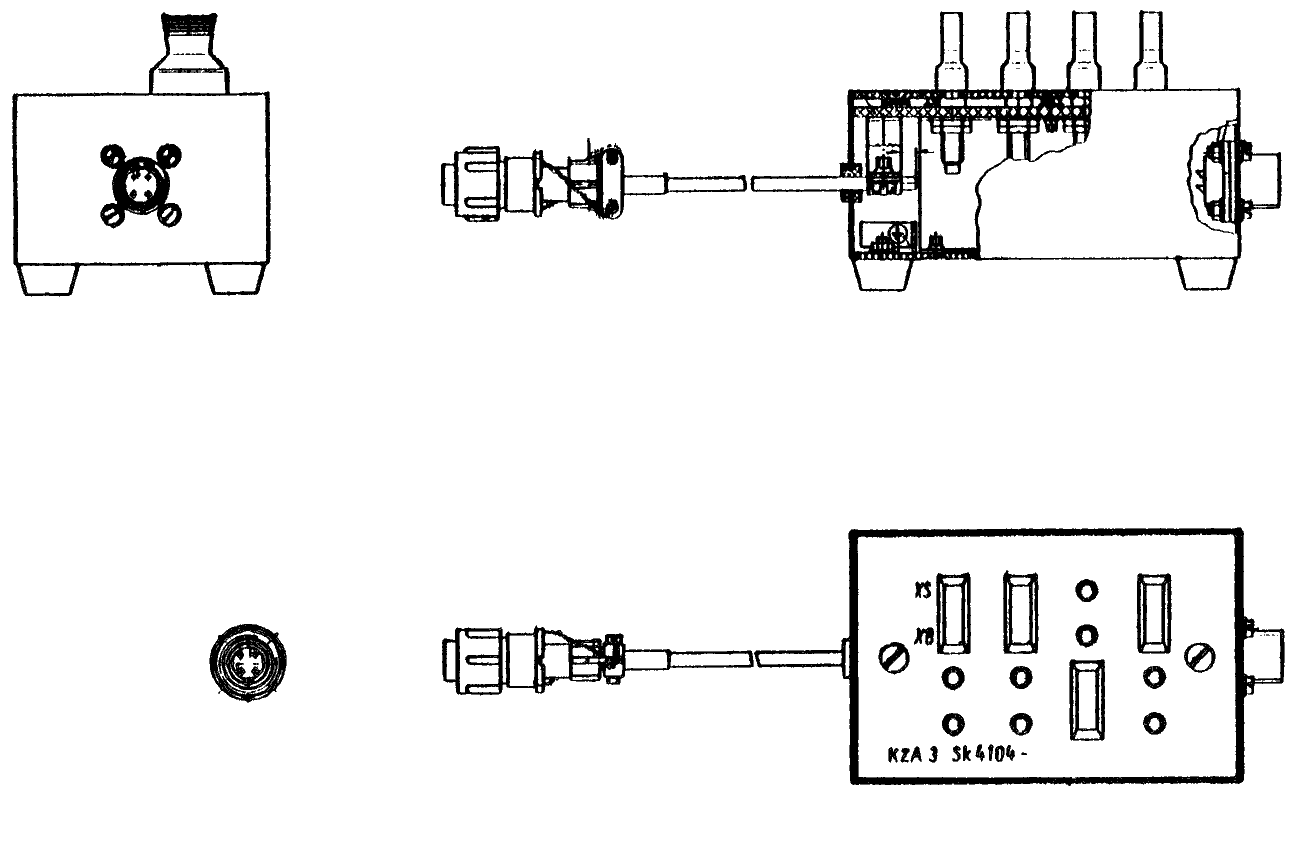

KZA 1 ... KZA 3

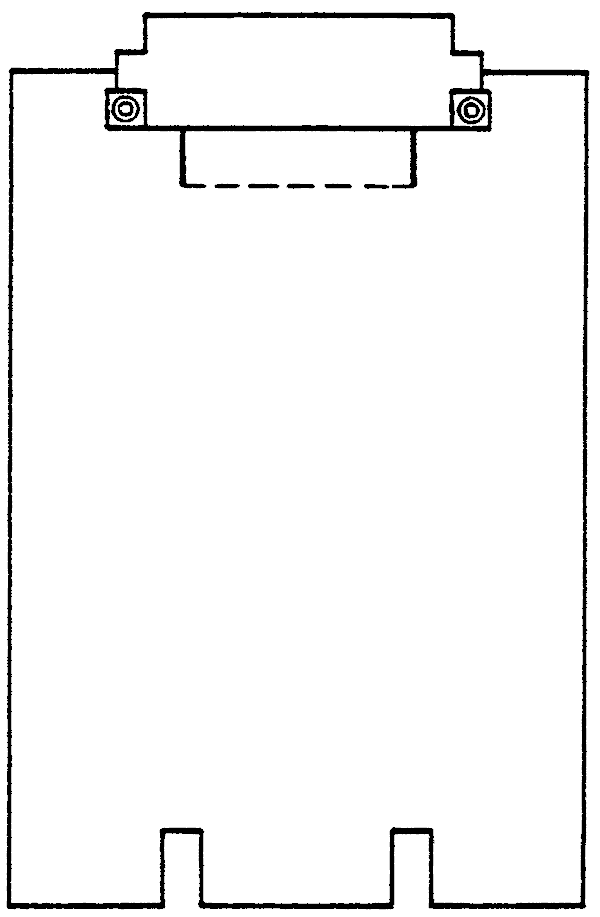

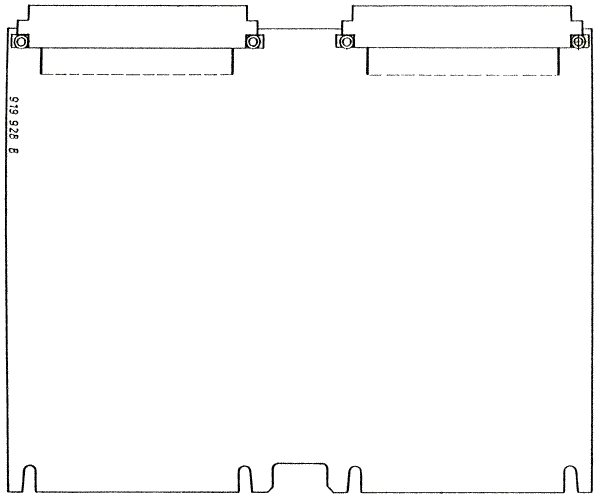

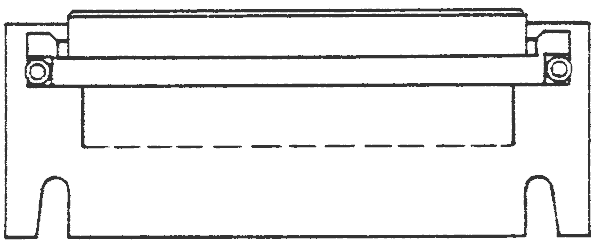

KES 1 ... KES 6
Taktstop-Einrichtung

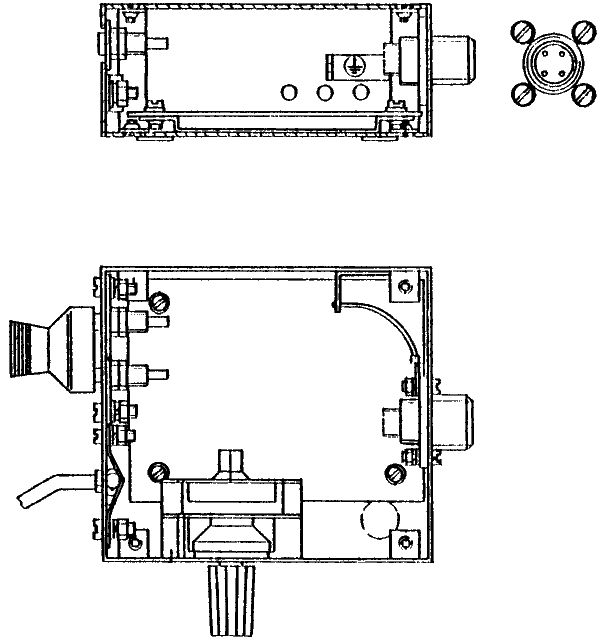

LSS

KZA1
KZA 1

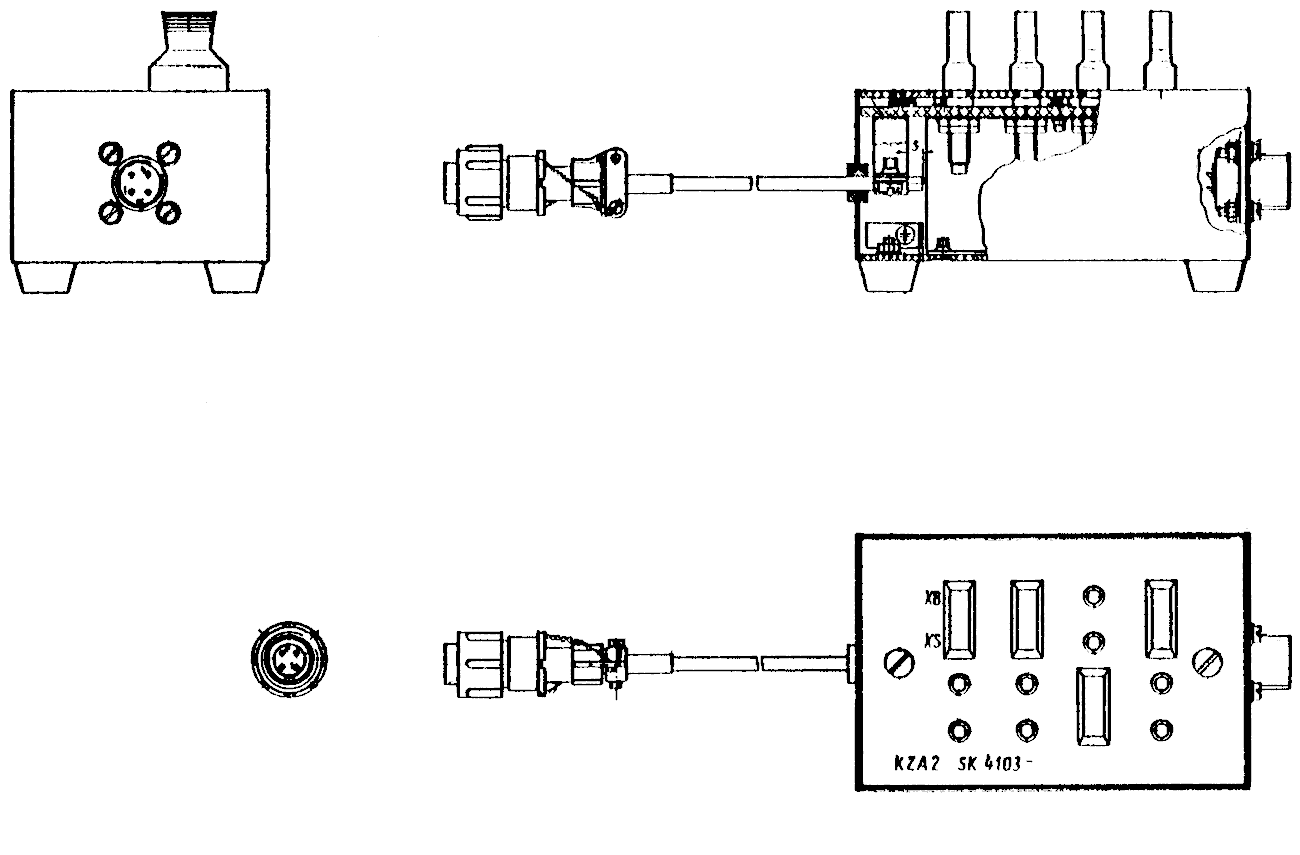

KZA2
KZA 2
KZA3
KZA 3

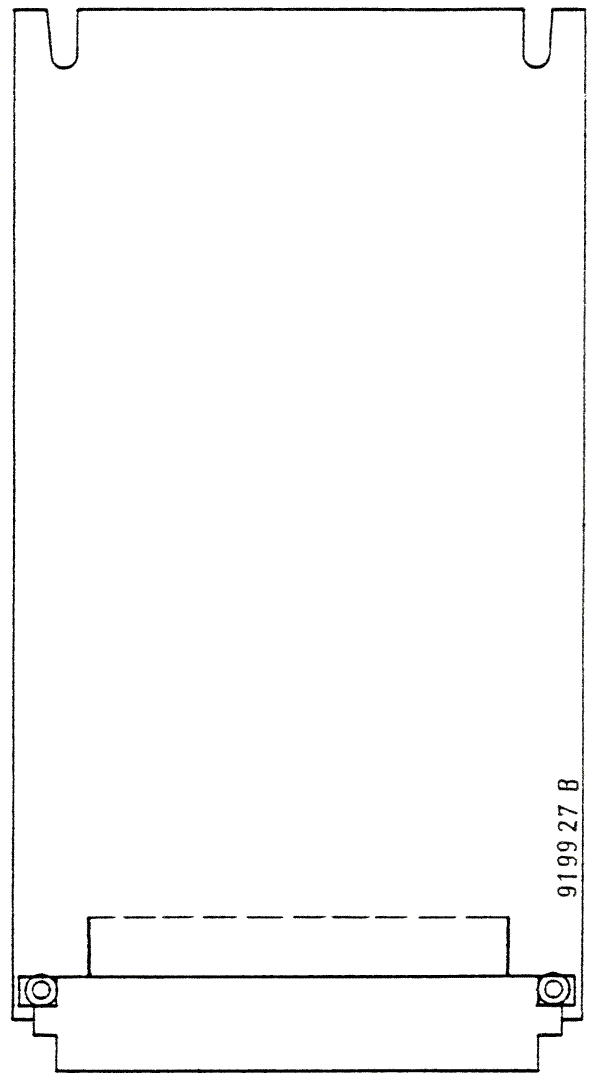

KES1
KES 1

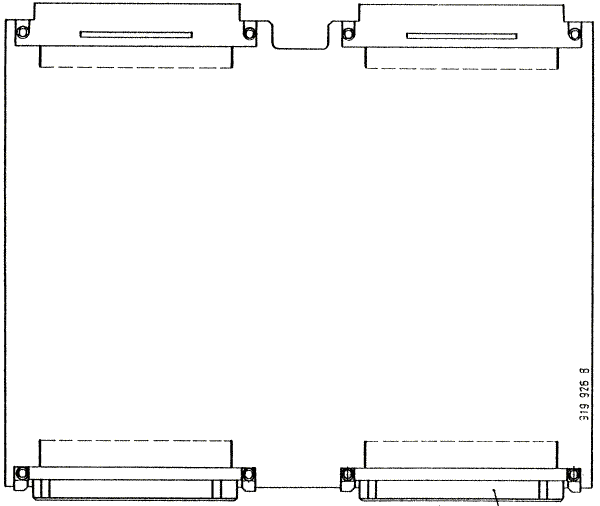

KES2
KES 2
KES3
KES 3

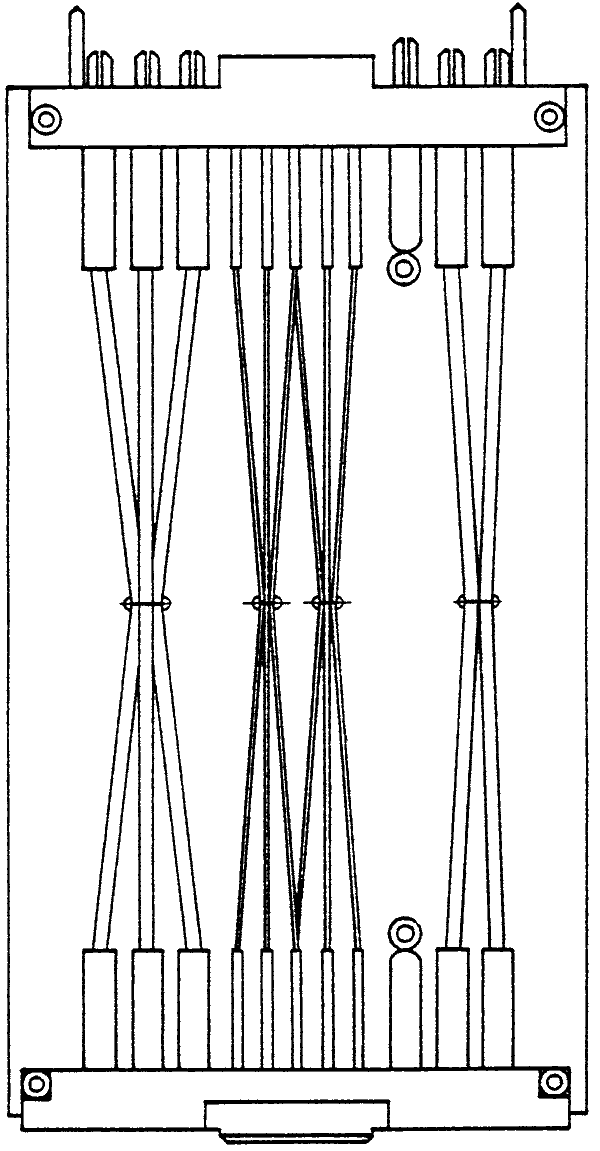

KES4
KES 4
KES5
KES 5
KES6
KES 6

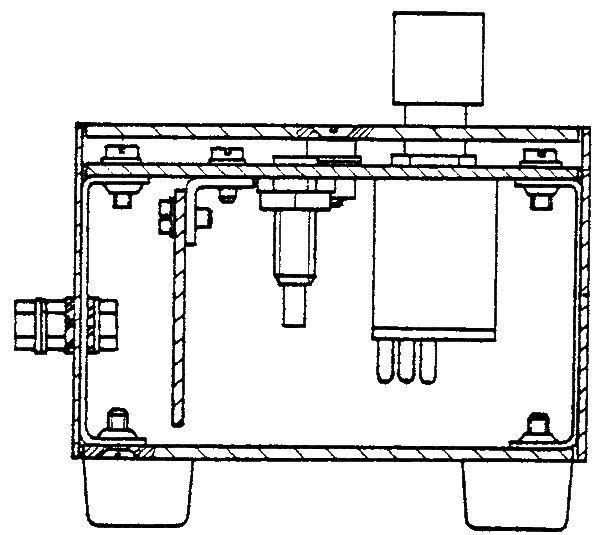

Taktstop
Taktstop
LSS
LSS


Für die Instandsetzung der T-310/50 gab es den Prüfrechner PR-310/2.
Mit dem PR-310/2 konnte schnell die defekte Platine ermittelt werden.
Für die Baugruppeninstandsetzung wurde gesonderte Meß- und Prüfprotokolle, siehe
Handbücher: 5 Servicevorschrift,
            6 Zeichnungssatz,
            7 Strom- und Bestückungspläne,
            8 Prüfvorschrift Baueinheiten,
            9 Prüfvorschrift Geräte und
           13 Bedienungsanweisung PR-310/2
genutzt. Mittels des Prüfkomplexes, Handbuch 8, wird der statische und dynamische
Zustand der Ausgänge geprüft, bei entsprechender Belegung der Eingänge.
Die Prüfung erfolgt Manuell, Teil-, Automatisch.
Baugruppeninstandsetzung

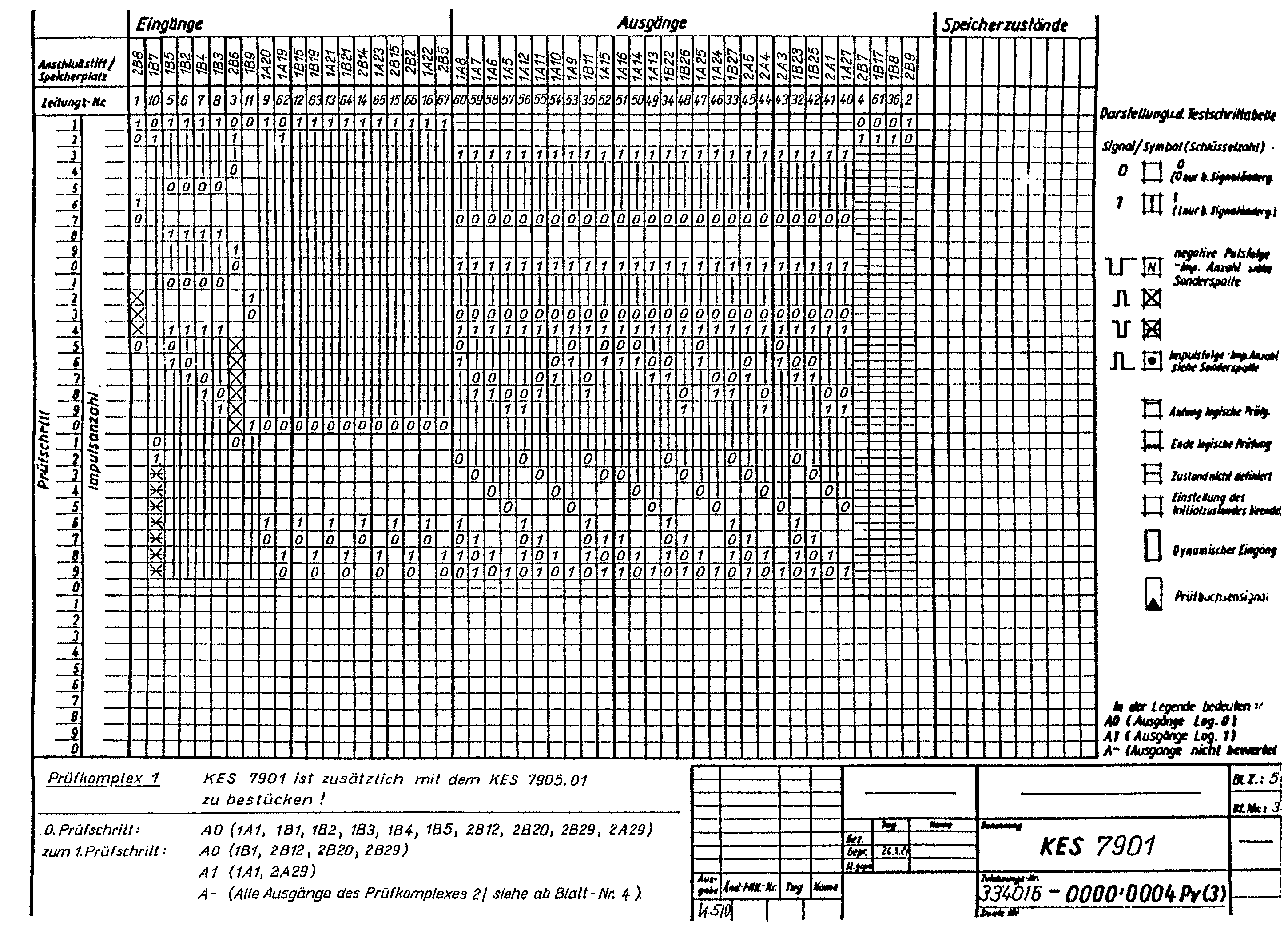

Abb.: Auszug aus Prüfkomplex 1 für die KES 7901 Teil 1 von 3.
7901 Stromlaufplan

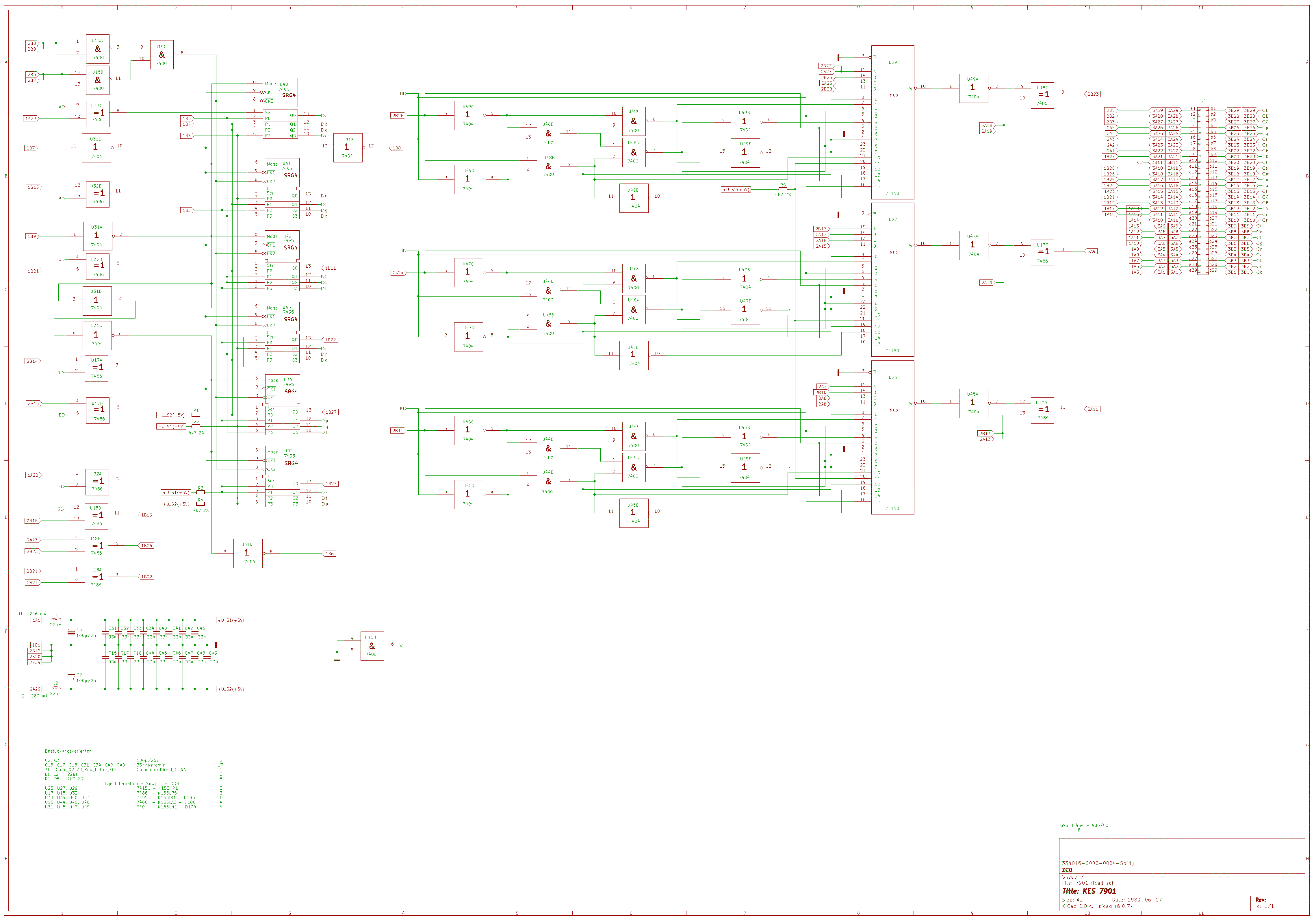

Abb.:Stromlaufplan der KES 7901.
Prüfkomplex Anlage

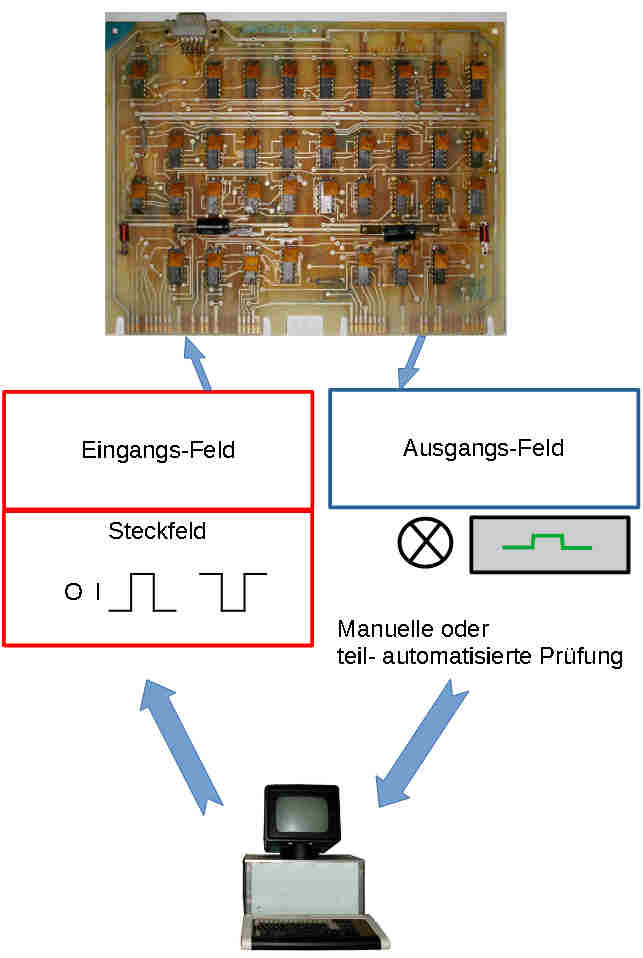

Abb.: Prüfkomplex für die manuelle - teil-, automatisierte Prüfung.

Beispiel der Unterschiede Baujahr bis 1987, ab 1988

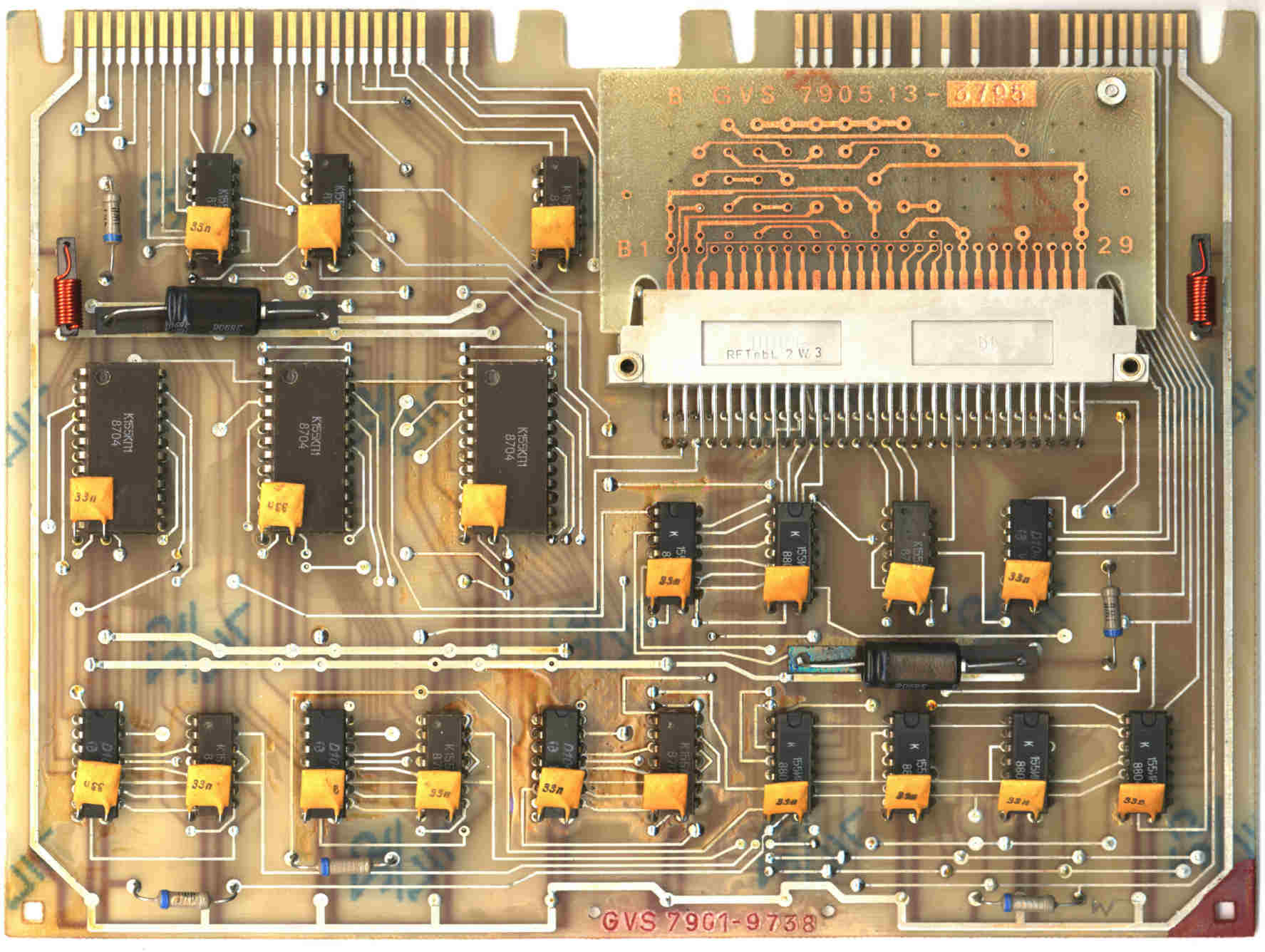

Hier am Beispiel der KES7901 mit der KES7905.
KES7901_bKES7901_a

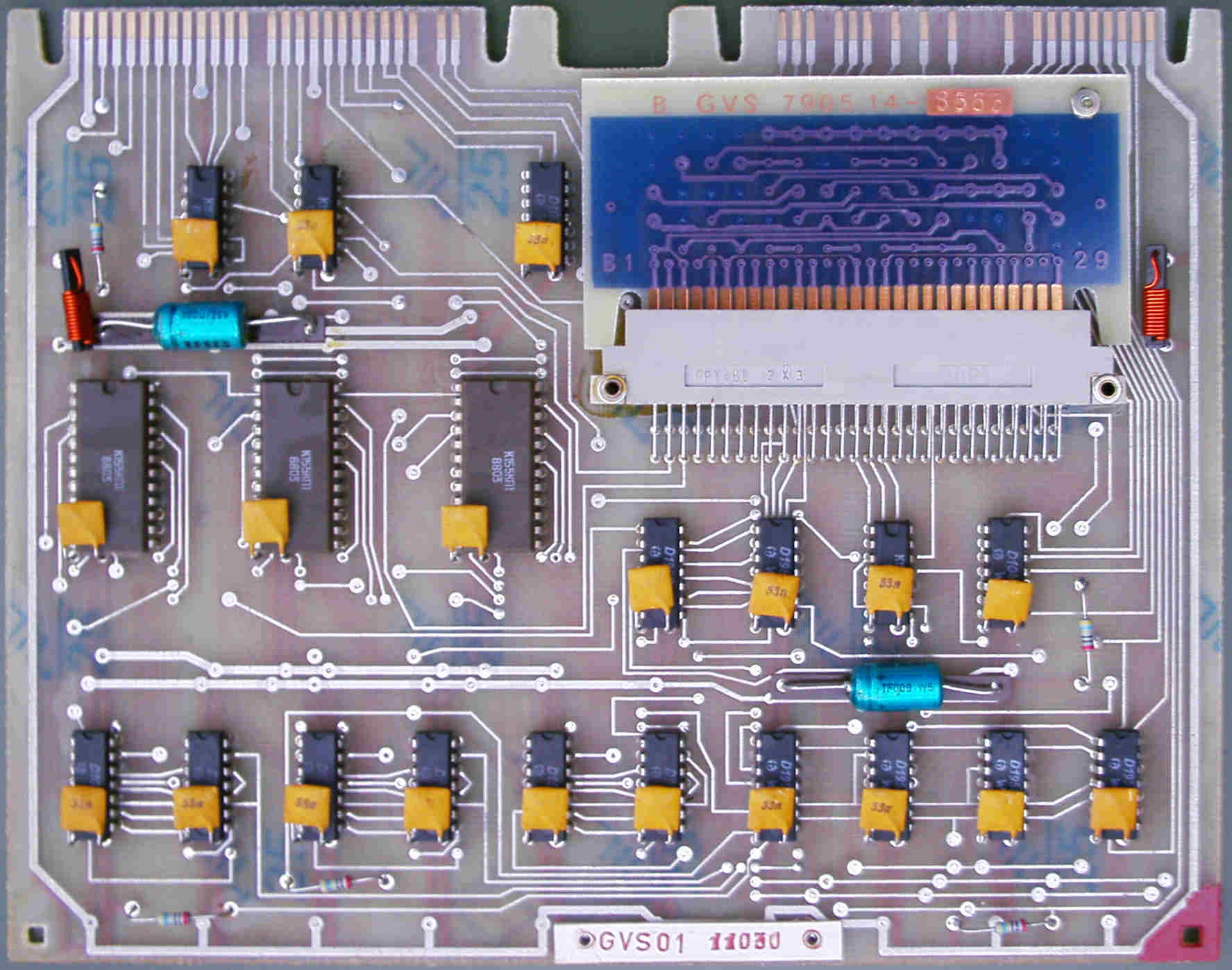

Ab 1988 wurden die Platinen K7905 mit Lötstopp-Lack behandelt.
Die VS-Beschriftung wurde ab 1988 auf Schilder gepresst und anschießend
auf den Karten montiert.
Die Bestückung der Platinen erfolgt, entsprechend dem Pflichtenheft,
mit Bauelementen die in der DDR, CSSR und UdSSR produziert wurden.
