Standard SAS und WTsch Apparate: Sammler*11 Bыcokaя Чacтoтa

SAS WTsch Apparat Made in GDR

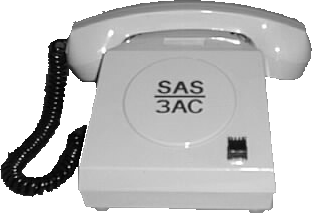

Abbildung: Variant OB/B, OB/N

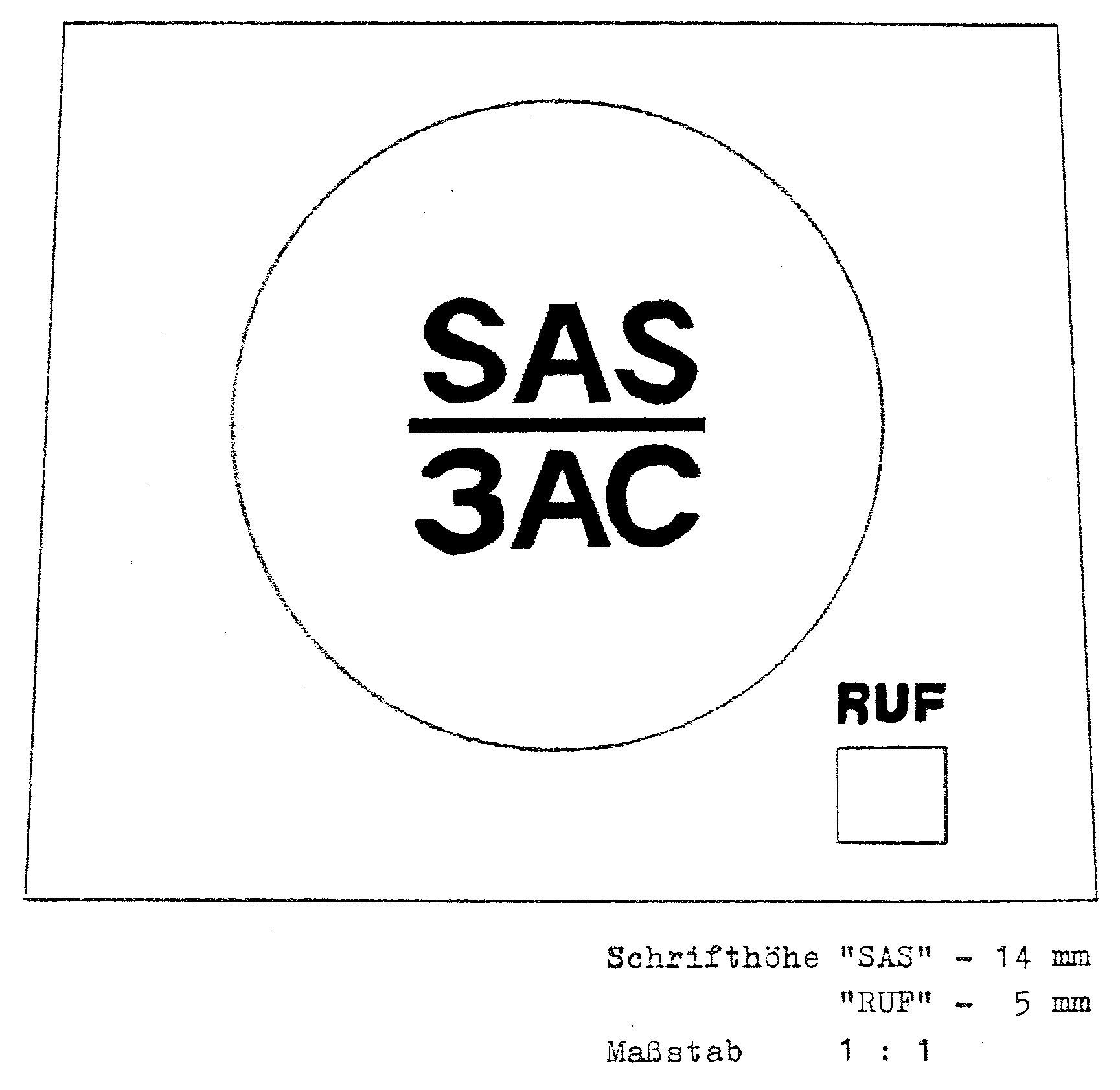

Beschriftung Variant OB
Abbildung Variant Beschriftung BStU*110

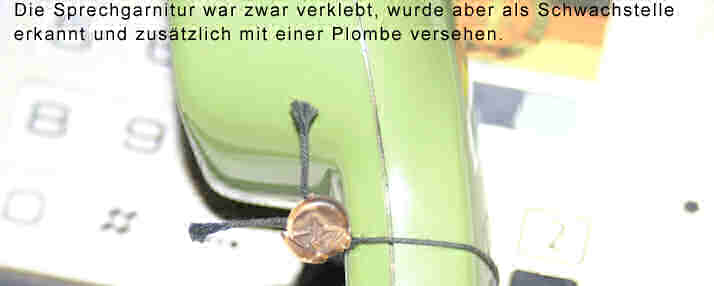

Verplombung SAS OB und DVG
Abbildung: Verplombung SAS-FE DVG und OB Apparate

SAS WTsch Apparat Made
Abbildung: П-170 Э ATC-ЗБ/B
Fernsprechapparat П-170 Э mit Abschirmung zum Schutz vor elektromagnetischer Abstrahlung.
Technische Daten:
OB Spannung:                                  24/48/60 V
Schleifenwiderstand der Teilnehmerleitung:    0 bis 1100 Ω
Masse:                                        2,8 kg
Abmessungen                                   227 x 186 x 123 mm
Anschluß:                                     Zwei- oder Vierdrahtbetrieb
Rufsignalisation:                             Wecker und Glimmlampe

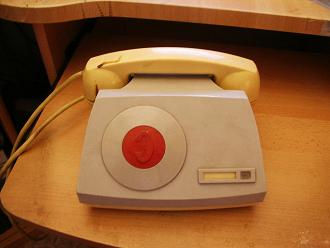

P-170e
Abb.: P-170e der tschechoslowakischen Armee. Dank BRJ.

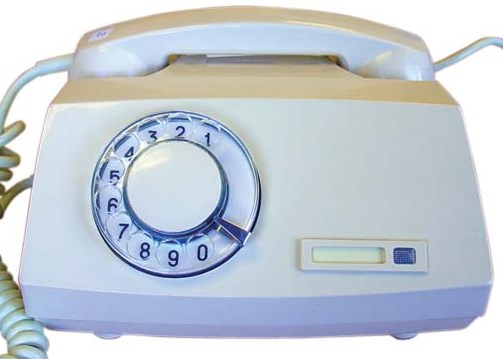

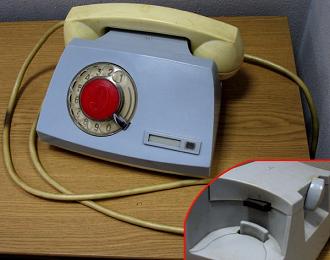

P-170ae P-171d P-171a
Abb.: P-170ae, P-171d, P-171ea.

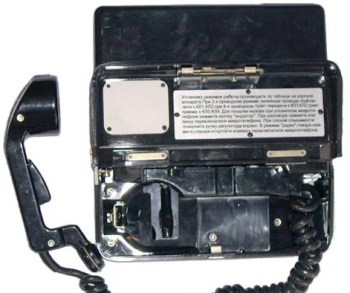

P-172
Abb.: P-172 ГPOT-1.
Mit eingebauer Ortsbatterie (17,6 - 24V). Für das Gerätesystem T-230.
AT-3031
Abb.: SAS Apparat AT 3031

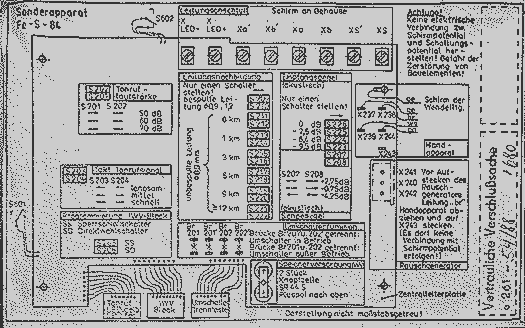

Sonderapparat Fe-S-84, VVS- MfS-o0261-54/88 680 Ausf. Sammler*11

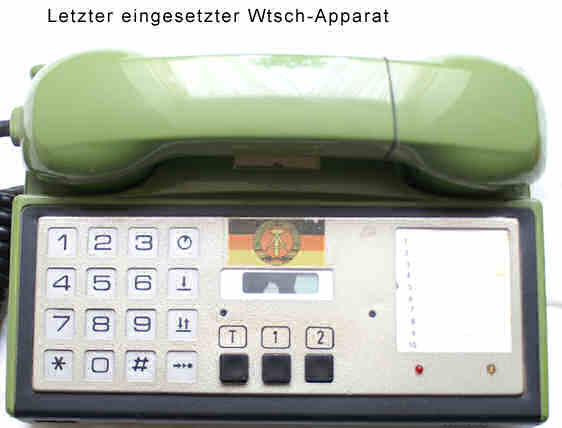

WTsch Apparat

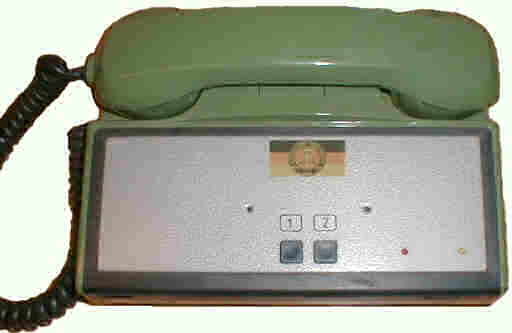

WTsch Apparat
Übersichtschaltung WTsch Apparat

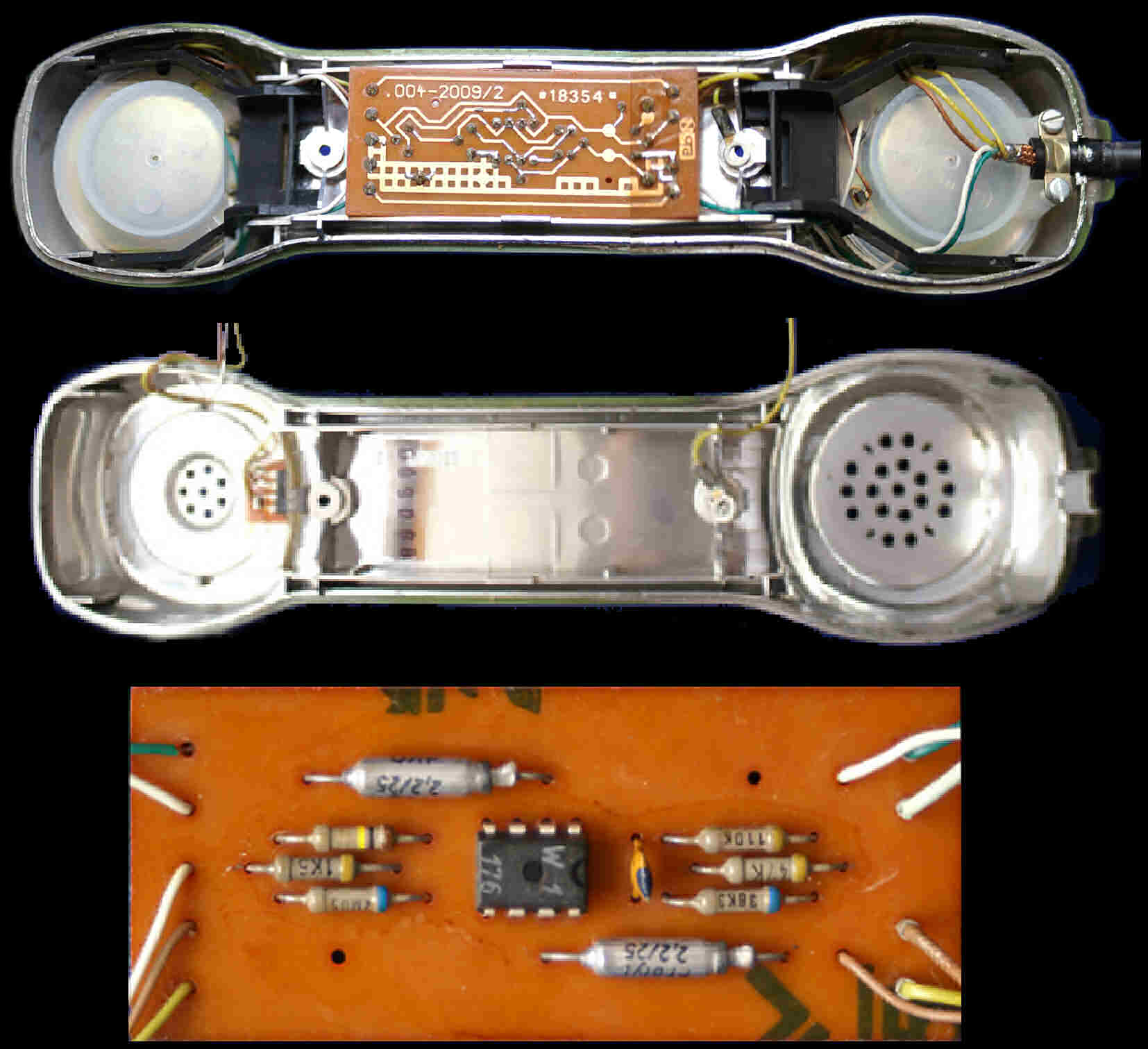

WTsch Hörer

Innenaufbau

Stromlaufplan
des Hörers

WTsch Apparat Anschlußplan
Abbildung: WTsch-Apparat - Anschlußplan

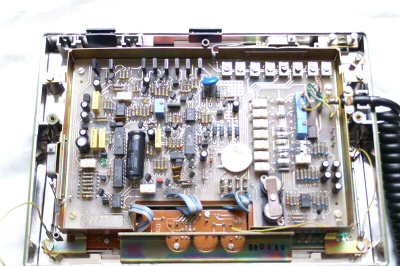

Platine WTsch Apparat
Abbildung: Platine des WTsch-Apparates
