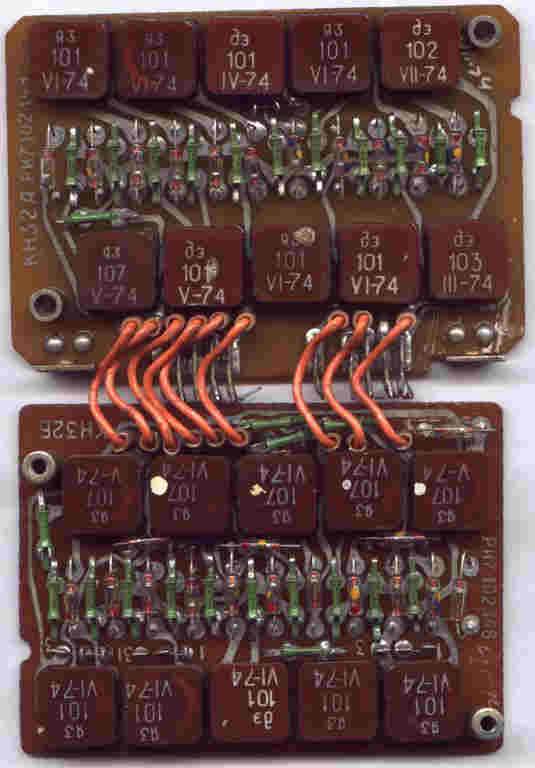

Ein Magnetkern-Modul aus der T-217 ELBRUS: Sammler*81

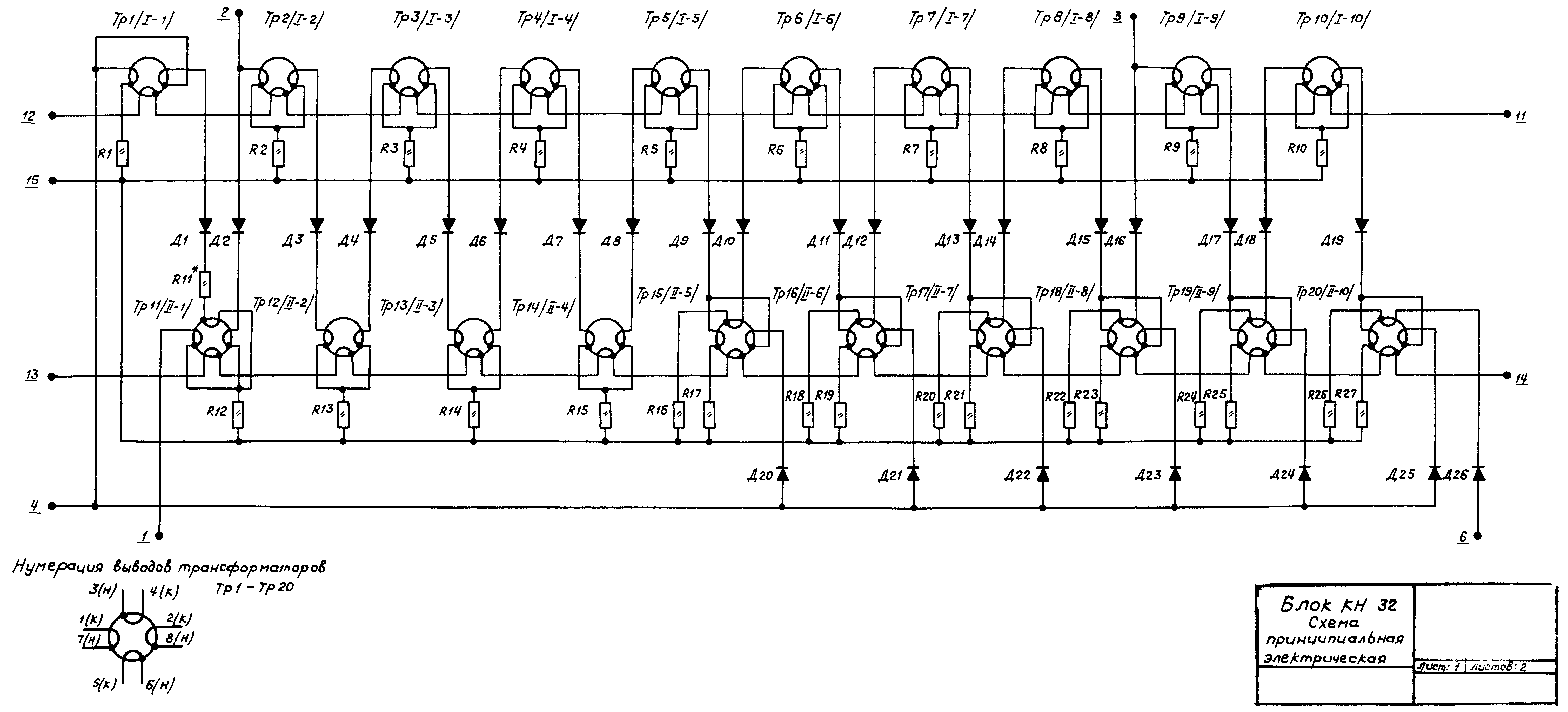

Der Stromlaufplan des Magnetkern-Moduls KH-32, der T-217 ELBRUS: Sammler*119
| Bezeichnung | Kern | Material | Schaltzeichen | Wickl. | Draht | mm | Windungen |
| TpH-101 | MЧ-1,5-9,5-20 | Legierung 79HM |  | I II III | ПЭB-2 ПЭB-2 ПЭB-2 | 0,1 0,2 0,1 | 100 9 250 |
| TpH-102 | MЧ-1,5-9,5-20 | Legierung 79HM | I II III | ПЭB-2 ПЭB-2 ПЭB-2 | 0,1 0,2 0,1 | 100 12 250 | |
| TpH-103 | MЧ-1,5-9,5-20 | Legierung 79HM |  | I II III IV | ПЭB-2 ПЭB-2 ПЭB-2 ПЭB-2 | 0,1 0,2 0,1 0,1 | 100 9 250 100 |
| TpH-105 | MЧ-1,5-9,5-20 | Legierung 79HM |  | II III IV | ПЭB-2 ПЭB-2 ПЭB-2 | 0,2 0,1 0,2 | 9 250 7 |
| TpH-106 | MЧ-1,5-9,5-20 | Legierung 79HM |  | I II III IV | ПЭB-2 ПЭB-2 ПЭB-2 ПЭB-2 | 0,1 0,2 0,1 0,1 | 100 12 250 100 |
| TpH-107 | MЧ-1,5-9,5-20 | Legierung 79HM | I II III IV | ПЭB-2 ПЭB-2 ПЭB-2 ПЭB-2 | 0,1 0,2 0,1 0,1 | 100 12 150 250 |
 | |||||||

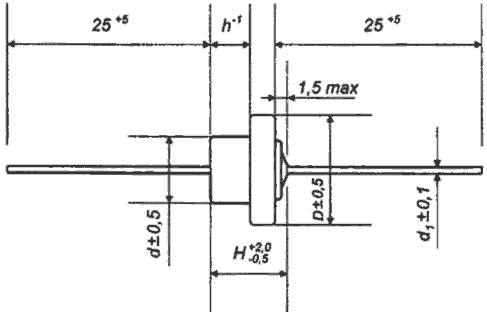

| μF | V | Abmessungen in mm | Gewicht | ||||
| D | d | H | h | d1 | in Gramm | ||
| 10 | 90 | 13,5 | 8,2 | 9,5 | 4,9 | 0,8 | 5,5 |
| 15 | 70 | ||||||
| 20 | 50 | ||||||
| 30 | 25 | 6,5 | |||||
| 50 | 15 | 5,5 | |||||
| 80 | 6 | ||||||
| 100 | 90 | 24 | 18,6 | 11 | 5,7 | 1,0 | 22 |
| 150 | 70 | ||||||
| 200 | 50 | ||||||
| 300 | 25 | ||||||
| 400 | 15 | ||||||
| 1000 | 6 | ||||||
Das Modul M2001 der T-226 D JEL/TERZETT ist ein Schieberegister-Modul mit MKE.
 |  |
| Abb.: Modul Magnetkernelemente Schieberegister | |
 |  |
| Abb.: Modul Magnetkernelemente Schieberegister | |
| Funktion | Farbpunkt | Nr. | Bestell Nr. | Parameter* | Abbildung | ||
|---|---|---|---|---|---|---|---|
| neu | alt | in Ω | in mH | ||||
| Transformator | blau | 1 | 600 059 16 | 93.4.720.116 |  | ||

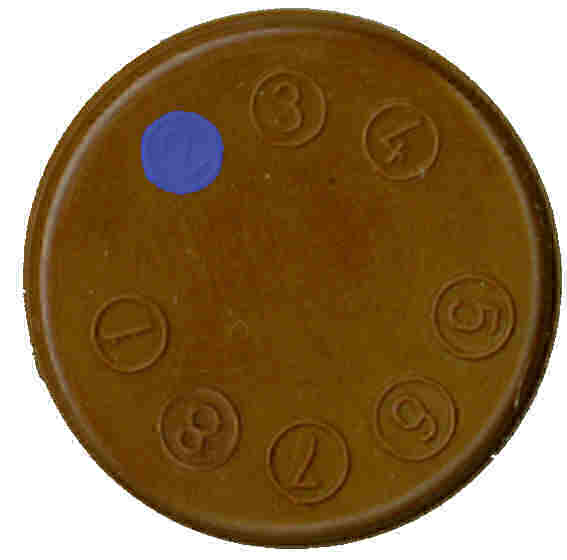

| Transformator | blau | 2 | 600 059 17 | 93.4.720.117 | 2/0,5/0,3/- | 3,5/0,35/0,2/- |  |

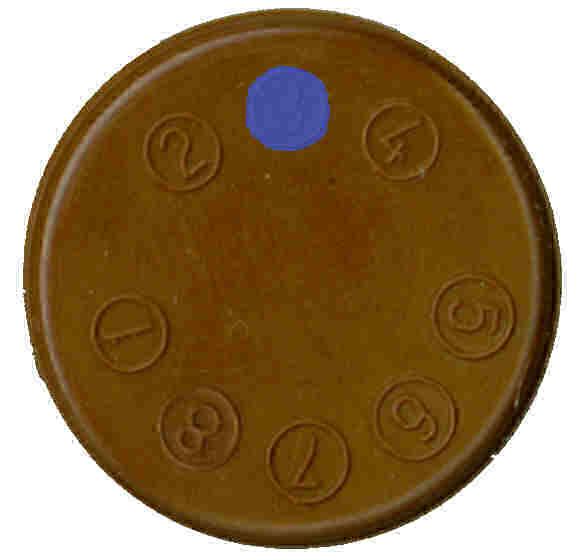

| Transformator | blau | 3 | 600 059 18 | 93.4.720.118 | 1/0,3/0,3/- | 2,5/0,26/0,26/- |  |

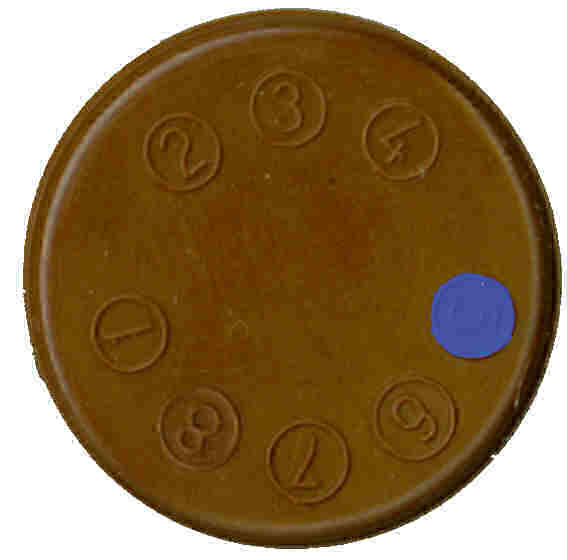

| Transformator | blau | 5 | 600 059 20 | 93.4.720.120 |  | ||

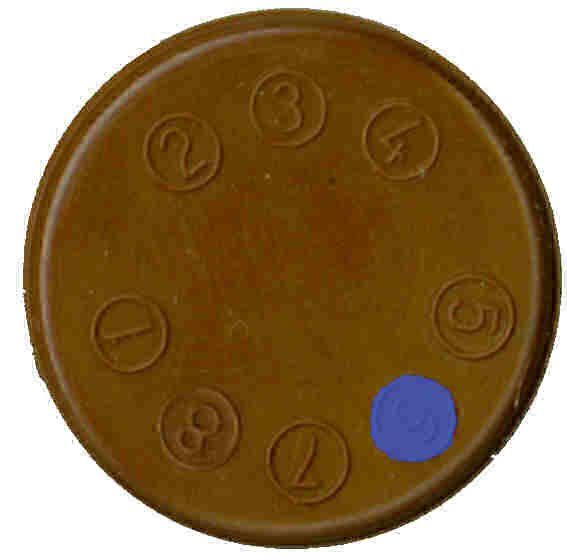

| Transformator | blau | 6 | 600 060 01 | 93.4.720.121 | 2/1/1/- | 10/2,5/2,5/- |  |

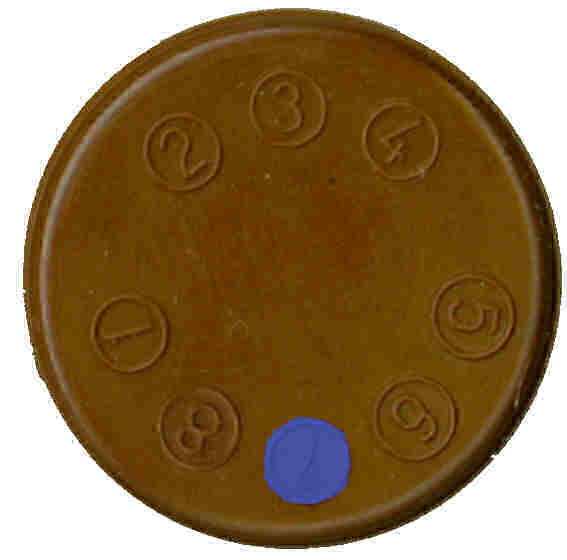

| Transformator | blau | 7 | 600 060 02 | 93.4.720.122 |  | ||
| Transformator | blau | 8 | 600 060 03 | 93.4.720.123 |  | ||

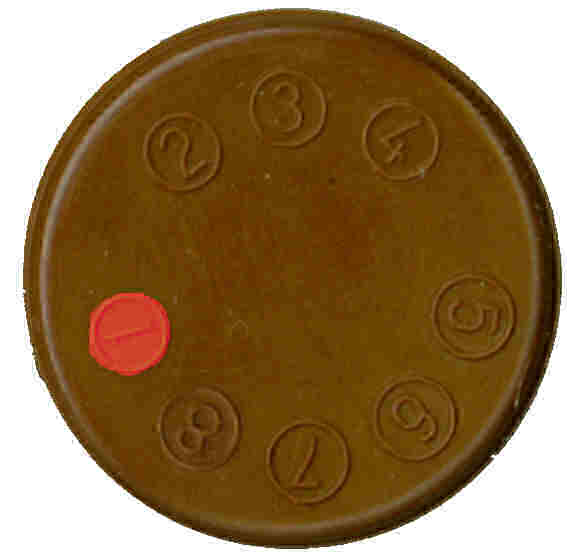

| Magentkernelement | rot | 1 | 600 059 01 | 93.4.720.069 |  | ||

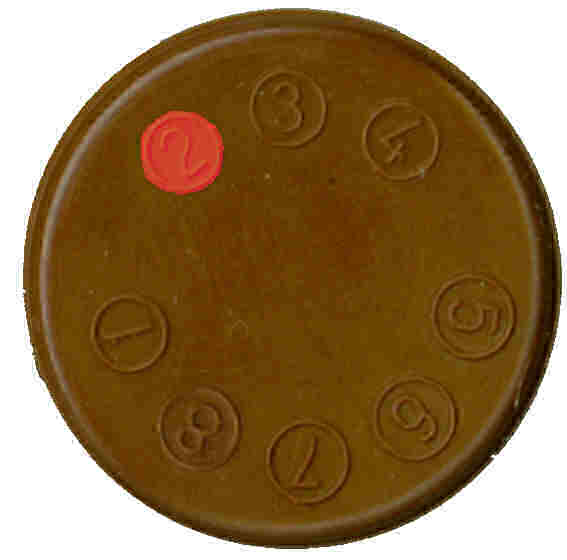

| Magentkernelement | rot | 2 | 600 060 02 | 93.4.720.070 | 4/8/98/- | 0,18/0,59/1/- |  |

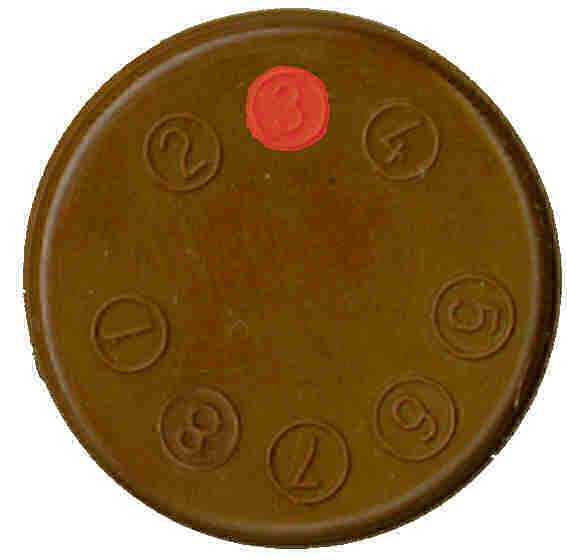

| Magentkernelement | rot | 3 | 600 060 03 | 93.4.720.071 | 6/16/8/- | 0,43/2,4/0,64/- |  |

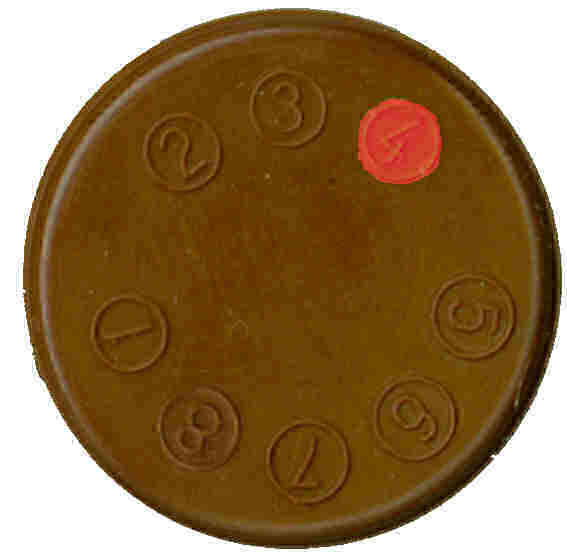

| Magentkernelement | rot | 4 | 600 060 04 | 93.4.720.072 | 5/8/8/- | 0,29/0,72/0,7/- |  |

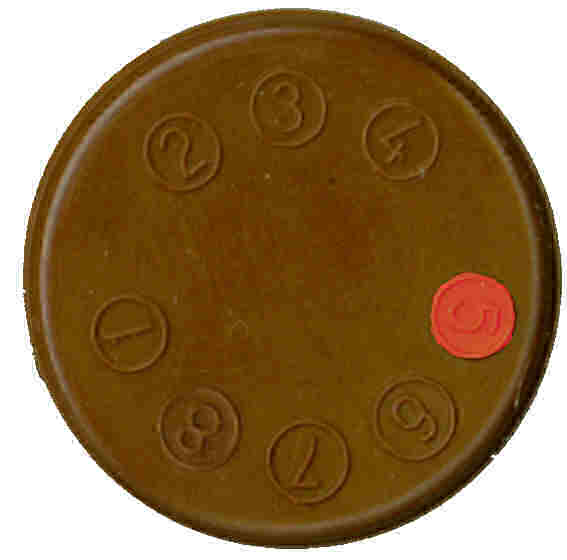

| Magentkernelement | rot | 5 | 600 060 05 | 93.4.720.073 | 6/17/8/- | 0,46/3/0,8/- |  |

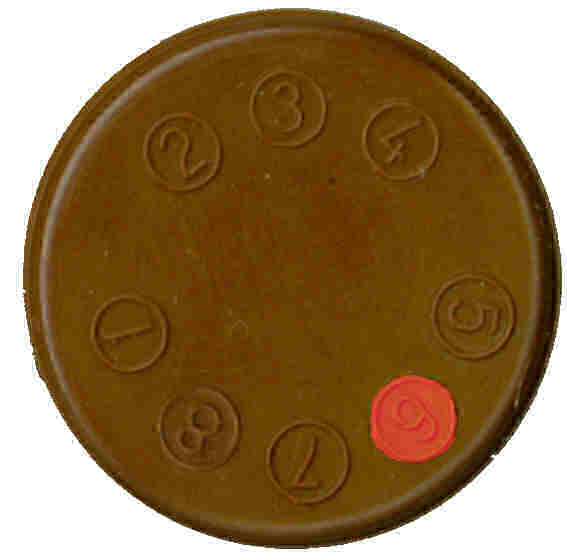

| Magentkernelement | rot | 6 | 600 060 06 | 93.4.720.074 |  | ||

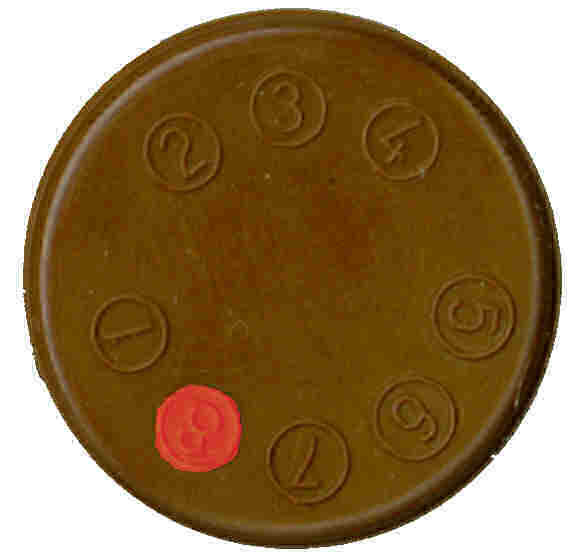

| Magentkernelement | rot | 8 | 600 060 07 | 93.4.720.076 | 4/8/8/8 | 0,2/0,65/0,65/0,65 |  |

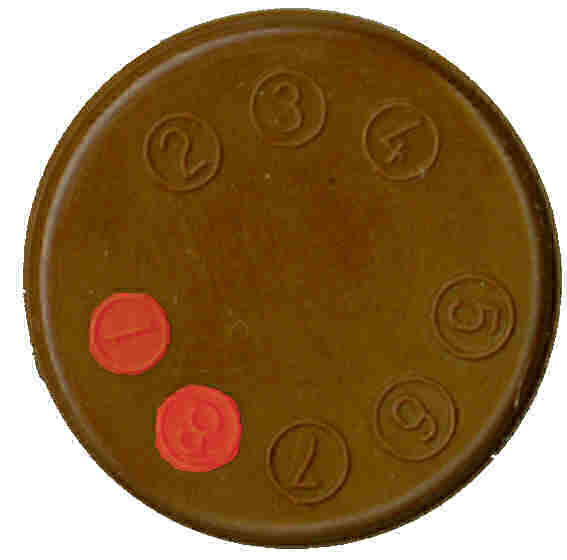

| Magentkernelement | rot | 1 8 | 600 060 08 | 93.4.720.075 |  | ||

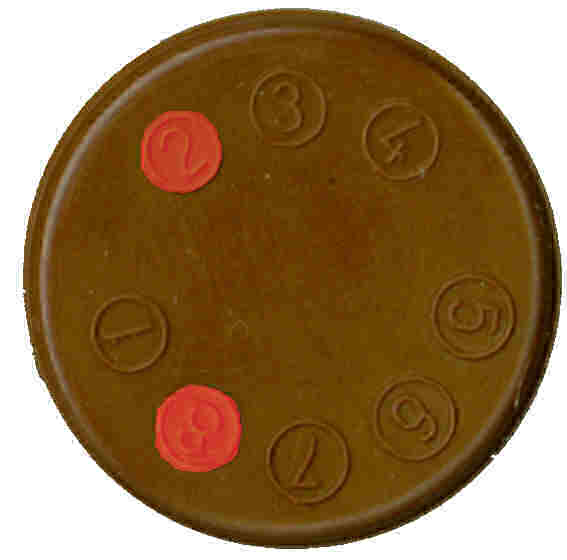

| Magentkernelement | rot | 2 8 | 600 060 09 | 93.4.720.077 |  | ||

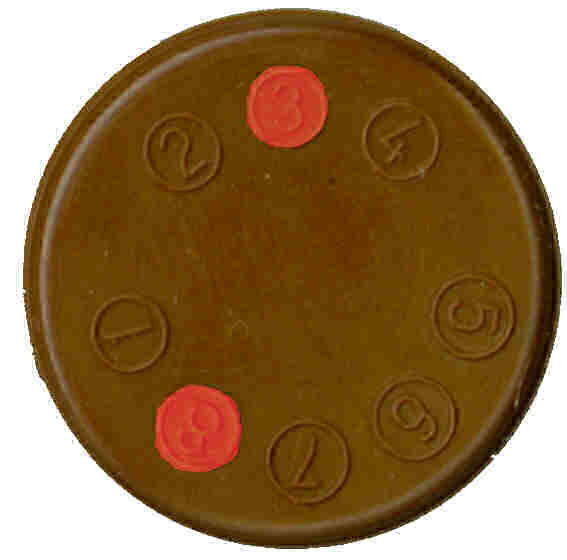

| Magentkernelement | rot | 3 8 | 600 060 10 | 93.4.720.078 |  | ||
| Magentkernelement | rot | 4 8 | 600 060 11 | 93.4.720.079 |  | ||

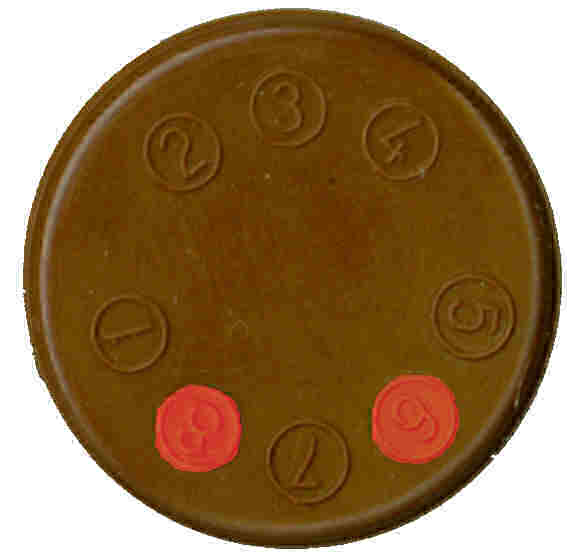

| Magentkernelement | rot | 6 8 | 600 060 12 | 93.4.720.082 | 8,4/-/-/0,9 | 0,6/-/-/0,09 |  |

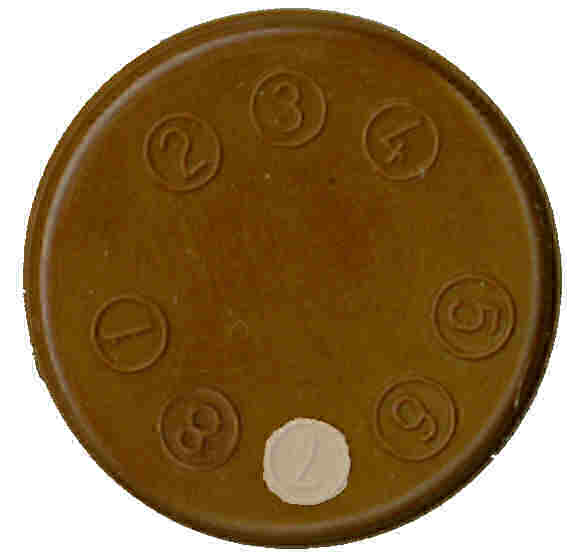

| Magentkernelement | weiß | 7 | 600 060 14 | 93.4.720.081 |  | ||

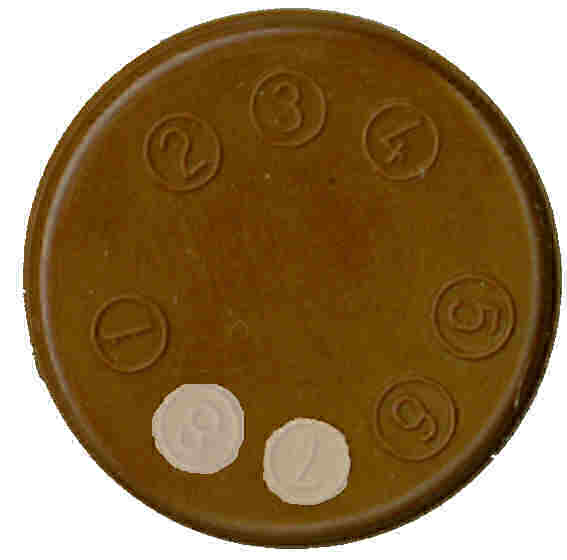

| Magentkernelement | weiß | 7 8 | 600 060 15 | 93.4.720.080 |  | ||
| gemessen Anschluß: 1-2/3-4/5-6/7-8, | Defekt | ||||||

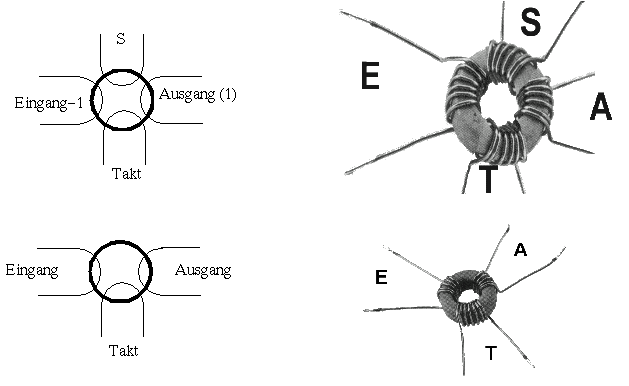

Takt- und Impulsbild der Magnetkernelement UEL-15 UNILOG für die DUDEK T-352 bzw. T-353
