Kurzcharakteristik: Das Gerät T-206 dient zur Chiffrierung von Fernschreibimpulsen und wird direkt an den Nachrichtenkanal angeschlossen. Es ist als GVS eingestuft. Das Gerät T-206 wird im stationären und mobilen Betrieb (P 222 T/TM und P 238 T/TM) eingesetzt und gestattet die Übermittlung von In- formationen bis zum Geheimhaltungsgrad GVS. Schlüsselmittel T-206 MT: - Richtung B-850-B / W-850-W (2 Hefte) 1 KG-Tabelle, 31 Lochkarten, 62 Schlüssel- lochstreifenabschnitte B-850-H / W-850-N (2 Kassetten) 1 KG-Tabelle, 100 Lochkarten, 200 Schlüssel- lochstreifenabschnitte - Netz BЦ-850-B oder WZ-850-W (3 … 20 Hefte/Kassetten - wie bei Richtung) BЦ-850-H oder WZ-850-N (3 … 20 Hefte/Kassetten - wie bei Richtung) Eingangshefte Ex. 2 - Auflagenhöhe Ausgangsheft Ex. 1 · als Hefte mit 1 Kenngruppenteil, 31 Lochkarten und 62 Schlüssellochstreifenabschnitte. · als Kassetten mit 1 Kenngruppenteil, 100 Lochkarten und 200 Schlüssellochstreifenabschnitte. - Kontrollschlüsselheft B-850-B oder W-850-W (als KS zu kennzeichnen) Schlüsselmittel T-206 3M1: - Richtung/Netz BC-853-B oder WS-853-W · als Kassetten mit 1 KG-Tabelle, 93 Lochkarten und 186 Schlüssellochstreifenabschnitte. - Kontrollschlüsselheft B-850-B oder W-850-W (als KS zu kennzeichnen) Möglichkeit der Organisation der Verbindung (Verkehrsart): - Richtung (indiv.) - Netz (allg.) Nutzung/Vernichtung der Schlüsselmittel: - Geltungsdauer: Tagesschlüssel 24 Stunden (bei op. Notwendig- keit mit Genehmigung des Vorgesetzten + 40 Minuten Kontrollschlüssel 7 x 24 Stunden Die Verlängerung des Tagesschlüssels ist im Betriebsnachweisbuch einzutragen. - Vernichtungsfristen: Löschung des Tagesschlüssels in den Kassetten 12 Stunden nach Ablauf der Gültigkeit und Vernichtung Vernichtung der Schlüssellochkarte und des -streifenabschnittes 24 Stunden nach Ablauf der Gültigkeit Hinweise für die politisch-operative Sicherung beim Einsatz des SFs-Gerätesatzes T 206MT (Verfahren WESNA) Abbildungen von oben nach unten: T 206 MT,   Prenden T 206 3M1, Kryptografie Museum Moskau T 206 3M1, BArch T 206 3M1, oben verschlossen, Seitenansicht T-208

Die T-204 M1 wurde im Regierungsfernschreibverkehr ab 1972
mit Budapest verwendet.
Auf Grund der Erkenntnisse des 6 Tageskrieges erfolgte 1975 der
Austausch der T-204 M1 gegen die T-205.
Ab 1974 wurde für die Regierungsfernschreibverbindung:
Berlin - Moskau die T-206 MT eingesetzt.
Ab 1982 erfolgte der Einsatz der T-206 2MT, 3, 3M und 3M1.
Wie die T-205 fällt das Gerät T-206 MT sehr groß aus.

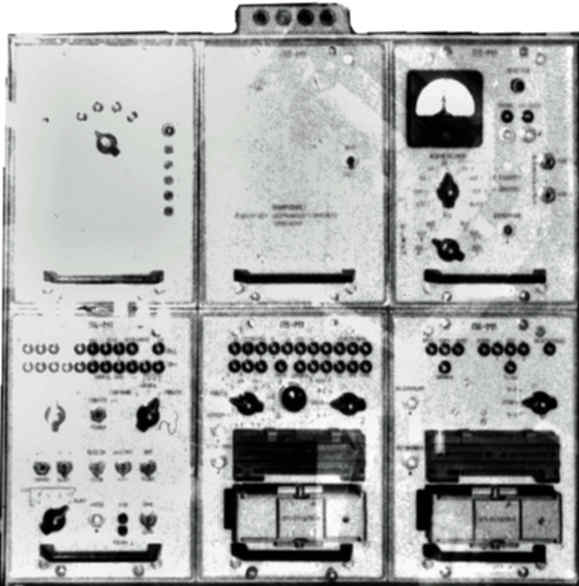

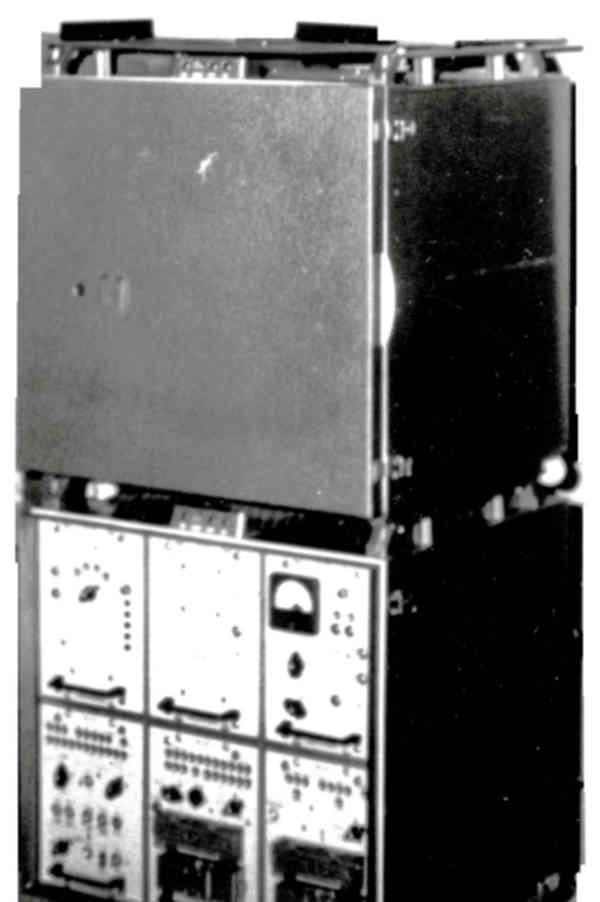

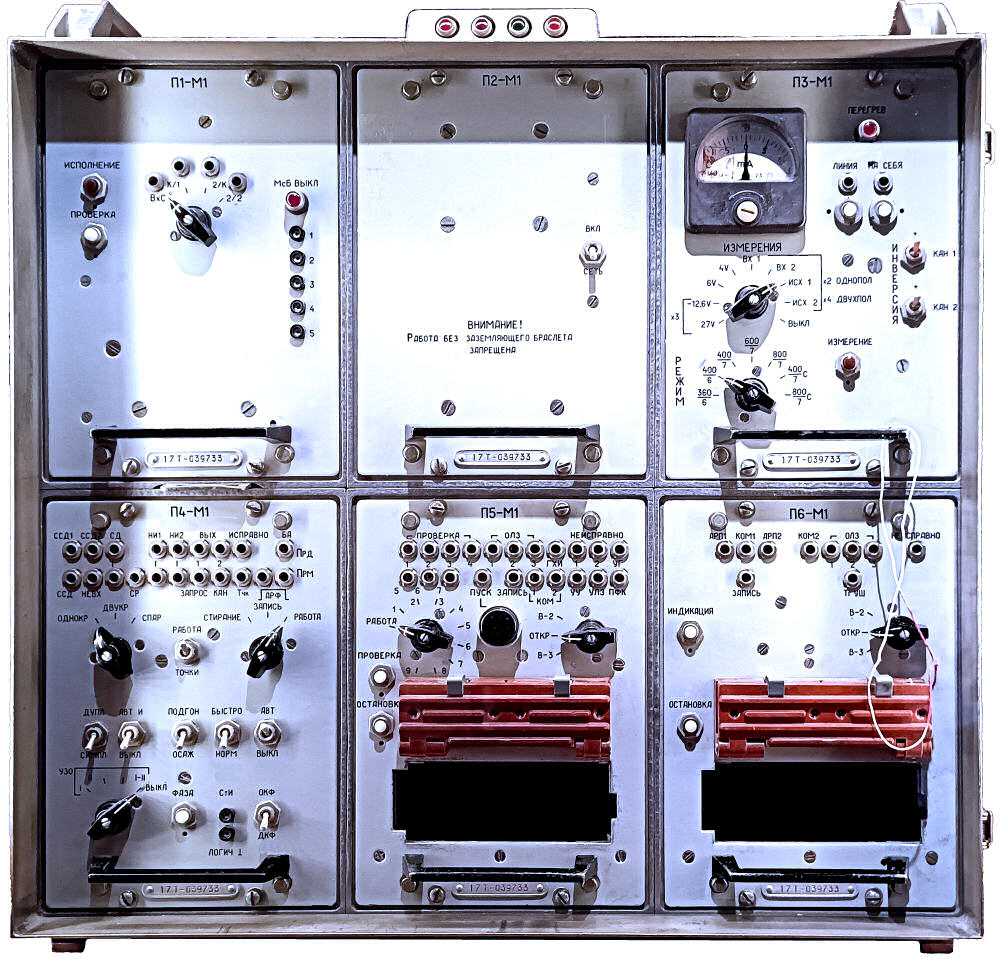

Dagegen ist die T-206 3M1 nur noch 1/2 so groß. Wichtig für den
Einsatz in gepanzerten Fahrzeugen.
Für die gepanzerten Führungsfahrzeuge wurden nur die T-206 3M
und 3M1 eingesetzt.
Die T-206 MT WESNA wurde für Verbindungen in allen Ebenen, mit den
Partnern des WV, und für die Regierungsfernschreibverbindung (WTsch)
genutzt.
Ab 1982 wurde die Verbindung zwischen Berlin und Moskau mit zwei
T-206 3M1 sichergestellt.
Für den Informationsaustausch und die Zusammenarbeit des MfS mit dem
KfS vom 25. Mai 1989 bis zum 09.01.1990, durch das ZAIG betrieben
worden.

ZAIG: Zentrale Auswertungs- und Informationsgruppe
Übermittlung von im System der vereinigten Erfassung von Informationen
über den Gegner (SOUD) aufzubereitenden und zu erfassenden Informationen
und Gewährleistung der aufgabenbezogenen Zusammenarbeit mit dem Arbeits-
apparat des Systems.
SOUD: System der vereinigten Erfassung von Informationen über den Gegner
Lit.*Weidmann

Die Elektronik der T-206 MT WESNA ist aufgebaut in Röhrentechnik
6H1П-BИ, 6H23П-ЭB und ein Thyratron TX-5B, den Halbleiter-Dioden Д202-Д, Д815,
2C950A und Magnetkernelementen -speichern.
Die Elektronik der T-206 3M/3M1 WESNA-3 aus Transistoren und ICs.

Alle Grundfunktionen kann man realisieren. (AND/NAND/OR/NOR/XOR).
Dieses Gerät erlaubte das Arbeiten auf verschiedenen Betriebsarten:

Die 45 bzw. 75 Baud wurden nur mit Verbindungen der GSSD genutzt.
Dazu wurde die Fernschreibmaschine T-62 SU auf 45 Baud, am Flieh-
kraftregler des Fernschreibmotors, eingestellt.
Das erfolgte mit einer Stimmgabel 91,6 Hz.

Auf Grund von Geheimdienstinformationen - Teufelsberg - wurde
im Jahr 1987 die T-206 MT umgerüstet, so das der Betrieb
nur 1-kanalig möglich war. 400 6 X 1 und 360 6 X 1.
Auf Grundlage von Hinweisen des KfS der UdSSR zur Beschränkung der
Einsatzmöglichkeiten bzw. der notwendigen Modifizierung von Geräten
ergibt sich ein Informationsbedarf für die Abteilung XI.
"Wurden die technischen Veränderungen an Geräten T-206 MT realisert?
 · In welchen Einrichtungen und auf welchen Kanälen aufgrund
   welcher Festlegungen nicht?
 · Ist eine Zusammenarbeit zwischen umgerüsteten und nicht umgerüsteten
   T-206 MT realisiert?
 · In welchen Einrichtungen und auf welchen Kanälen aufgrund welcher
   Festlegungen nicht?"

Die Baud-Angaben beziehen sich auf den Fernschreibkanal.
Die angeschlossenen Sende- und Empfangs-Fernschreib-
maschinen hatten alle Standard 50 Baud sowie 3-Register-Fsm.
Im Sende- und im Empfangschiffrator sind immer unterschiedliche
Schlüssel verwendet worden. Und für jede Verbindung wurde auch
ein neuer Schlüssel verwendet!
Nach 24 Stunden bzw. um Mitternacht ist ein Schlüsselwechsel durch-
zuführen.
Die Weiterentwicklungen waren: T-206 2MT, 3M und 3M1 sowie die T-207.
Die T-206 und die T-207 sind nicht kompatibel. Dagegen können die
T-206 MT mit der 3M und der 3M1 zusammenarbeiten.

Die T-206 MT und 3M1 sind auf den Trupps P-222 TM, P-238 BT und TM,
P-241 BT und T zu finden.

Die Anleitung A 040/1/308 beschreibt den Betrieb der T-206 MT.
In der A 040/1/313 wird aufgezeigt wie der Trupp P-238 T an eine
Datenendeinrichtung anzuschalten ist. Genutzt wurde die Datenanbindung
im GS-33 der 3.LVD an das Rechnersystem MIDA-32.
Die Datenchiffrierverbindung des KVM zur VOF Kaliningrad wurde mit
der T-206 MT realisiert.

Instandsetzungs- Meß- und Prüfgeräte sind:

• Verzerrungsmesser ÄTI-64 N, ÄTI-69 oder TM-66
• KUM-206 Kontroll- und Meßgerät für die T-206 MT
• KIA-3M1 Kontroll- und Meßgerät für die T-206 3M1
• KUA-3M1 Kontroll- und Meßgerät für die T-206 3M1

• Prüf- Meßgerät für Röhren und Halbleiter
• Prüfgerät für die Schlüsselkassetten
• Prüfgerät für den Chiffratorblock
• Prüfgerät für den Sende- und Empfangseinschub

Das KUM-206 kam ab 1976 zum Einsatz.

Für die Auslandsverbindungen mit der T-206 3M1 war gefordert das
Fehlerschutzgerät UZO-3M1 einzusetzen.

Austauschröhren für die 6H1П-BИ war die ECC865.

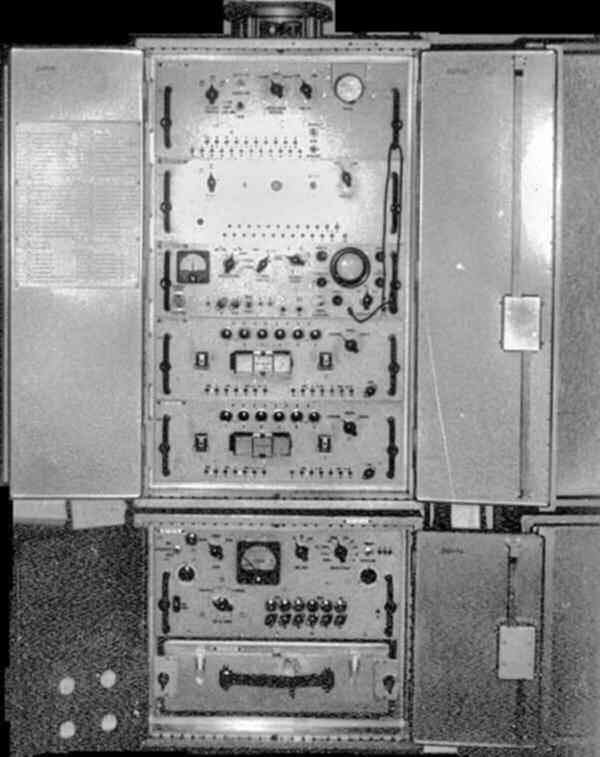

Ansicht der T-206 MT
Übersichtsschaltung
Umsetzer St/St-Synchron
Ansicht der kleinen und großen Schlüsselkassetten
Schlüsselbehälter mit Magnetkernelementen
Q-Gruppen für die Betriebsmechaniker SAS und den Chiffreuren
