T-314 Datenchiffriergerät
BArch*14, *83, *132, *171, *662, *696, *726, *727, *730, *731, *735

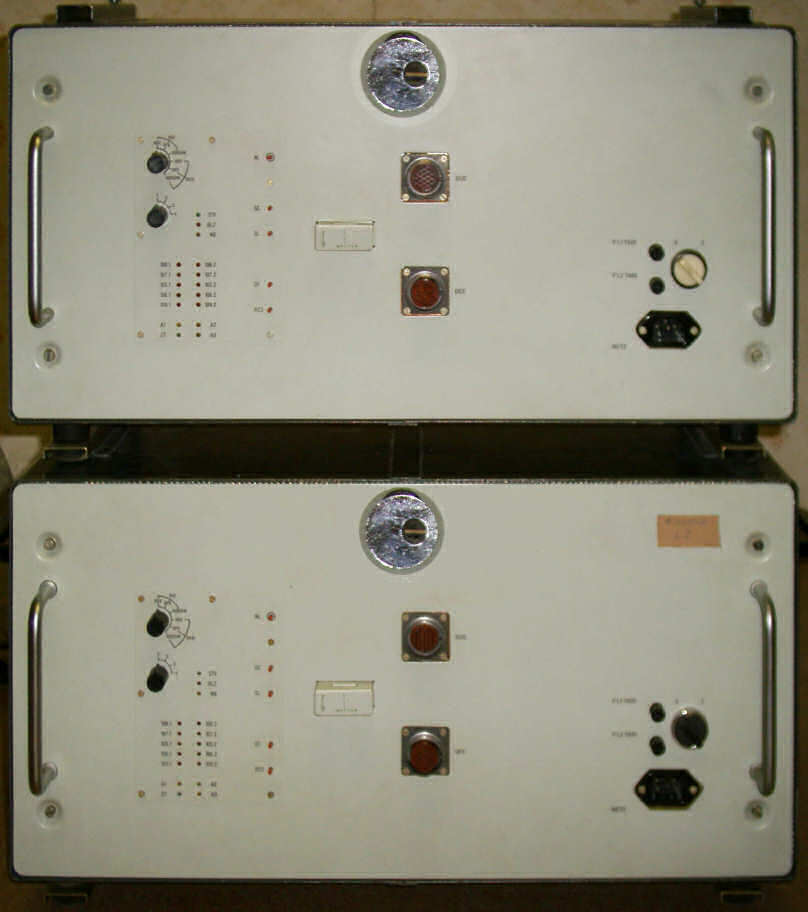

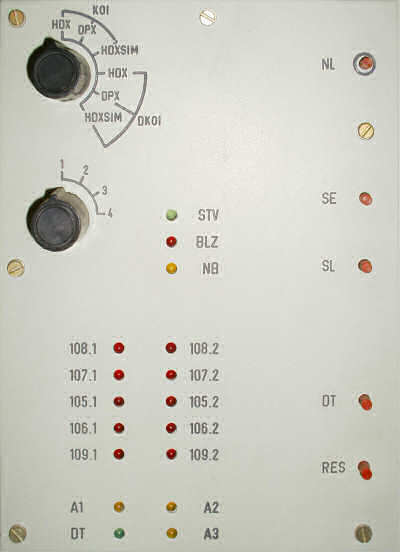

Das Datenchiffriergerät T-314 MAJA ist der Nachfolger der T-325 POLLUX.
Die T 314.F ist das Datenchiffriergerät zur elektronischen Fernschreibmaschine F 3000.
die T 314.L ist das Datenchiffriergerät Fernsprechwahlnetzen.
Die T-314.X SAMBO für das automatisierte Paketdatennetz.
Projektiert und gebaut im VEB robotron Radeberg/Sömmerda.
Bis 1987 wurden bereits 50 Geräte ausgeliefert.
Kurzauskunft T-314 MAJA und SAMBO:
Modell: T-314 Datenchiffriergerät für Standleitungen
T-314.L Datenchiffriergerät für Leitungen im Fernsprechwahlnetz,
Schnittstelle V.24/V.28.
T-314.X Datenchiffriergerät für paketvermittelte Netze,
Schnittstelle X.21/X.25 mit max. 4,8 kBit/s
geplant T-314.F in Verbindung mit der Fernschreibmaschine F-3000.
T-314.M für den mobilen Einsatz.
Chiffrierung der Daten der BSC-1 und BSC-3 Prozedur.
Die T-314 MAJA sollte folgende Datenchiffrier-/WTsch Geräte mit den entsprechenden
Schnittstellenwandler ersetzen:
Konzeption des Datenchiffriergerätes T-314 MAJA
Zweckbestimmung:
Das Gerät T-314 MAJA soll ein Datenchiffriergerät in der Schnitt-
stelle I2 (V.24 / V.28) zur Chiffrierung/Dechiffrierung der
Daten einer BSC-Prozedur im Synchronmodus arbeiten-
den Datenfernverarbeitungskonfiguration (DVF) sein.
BSC = proprietär, synchrones Übertragungsverfahren,
Punkt zu Punkt- und Mehrpunktverbindung
halbduplex, 4 Drahtverbindung
HDLC = proprietär, Duplexbetrieb; synchrone bitorientierte DFV-Prozedure
SDLC = synchrone bitorientierte DFV-Prozedure
Anschließbare DFV-Konfiguration
| Datenendeinrichtung | | (DEE) | | | |
| Bildschirmsystem | | (BSS) | | | EC 7920 |
| | mit Bildschirm | | (BS) | | | EC 7927 |
| | und Gerätesteuereinheit | | (GSE) | | | EC 7921 |
| Einzelbildschirm | | (BS) | | K 8914 | EC 7925 |
| Bürocomputer | | (BC) | | A 5120/5130 | EC 8577 |
| Universelles Bildschirmterminal | | (UBT) | | K 8931 | EC 8565 |
| Multiplexer MPD-4 mit SAS 4220 | | | | | EC 8404 |
| Kommerzieller Basisrechner | | (KBR) | | A 6402 | EC 8551 |
| Terminalrechner TSR/A | | (MUX/KON) | | K 8563 | EC 8373 |
| Datenübertragungseinrichtung | | (DÜE) | | | |
| Modem | | | | TAM 601 | EC 8006 |
| | | | AM 1200 | EC 8006 |
| | | | AM 2400 | EC 8011 |
| GDN | | DNÜ | | K 8172 | EC 8028 |
Anforderung an die DFV
| Übertragungsgeschwindigkeit in Bit/s | 600 |
| 1200 |
| 2400 |
| 4800 |
| 9600 |
| Übertragungsmodus | Synchron |
| BSC-Prozedur |
| Übertragungscode | K0I 7 |
| DKOI |
| Transparentmodus |
| Betriebsarten | Halbduplex |
| Duplex Übertragungsstrecke |
| Betriebsweisen | Unterodnungs- |
| Konkurrenzbetrieb |
| Übertragungswege | Standleitung |
| Wählleitung |
| Schnittstellenanschlüsse | V.24 zu DEE und DÜE |
| V.28 zu DEE und DÜE |
Einsatzbedingung der T-314 MAJA
Die T-314 MAJA und die DFV sind in der kontrollierten Zone
aufzustellen.
Verbindungskabel der T-314 MAJA zur DEE darf 15 m nicht überschreiten.
Der Abstand zu fremder Technik muß größer 0,5 m sein.
Chiffriersicherheit
Die Daten / Informationen dürfen den Geheimhaltungsgrad GVS tragen.
Die Chiffrierung erfolgt mit internen Schlüssel und der Algorithmus
verwendet einen Zeitschlüssel.
Nach Anfangsstellung erfolgt die chiffrierte Verbindung Vollautomatisch.
Eigen-, prophylaktische Prüfung, Zeitschlüsseleinlesen und Anfangsstellung
dauert ca. 1 Minute.
Abstrahlung, KOMA
Das Gerät T-314 MAJA garantiert die Sicherheit gegen die
Ausstrahlung unerwünschter Signale für:
- Schlüsselinformationen außerhalb einer kontrollier-
ten Zone von 30 m,
- Klartextinformationen außerhalb einer kontrollier-
ten Zone von 30 m ohne angeschlossene DEE sowie
ohne DEE-Kabel (Abschluß der DEE-Schnittstelle mit
Testadapter),
- Schlüsselinformationen an allen Geräteschnittstellen,
- Klartext an der DÜE-Schnittstelle (unmittelbar am
Steckverbinder ohne angeschlossene DÜE und ohne
DÜE-Kabel).
Die Eigenschaften der Datentechnik bezüglich der Aus-
strahlung unerwünschter Signale werden durch die Zwischen-
schaltung von T-314 in keiner Wiese verbessert.
Technische Forderungen
elektrische Leistungsaufnahme = 50 W
Größe (B x H x T) = 550 x 500 x 400
Gewicht = 40 kg
Keine Verwendung von NSW Bauelemente!
Erweiterbarkeit
- Übergang auf weiter Übertragungsprozeduren (HDLC, SDLC),
- setzen von Markierungen, die den markierten Block nicht Chiffrieren.

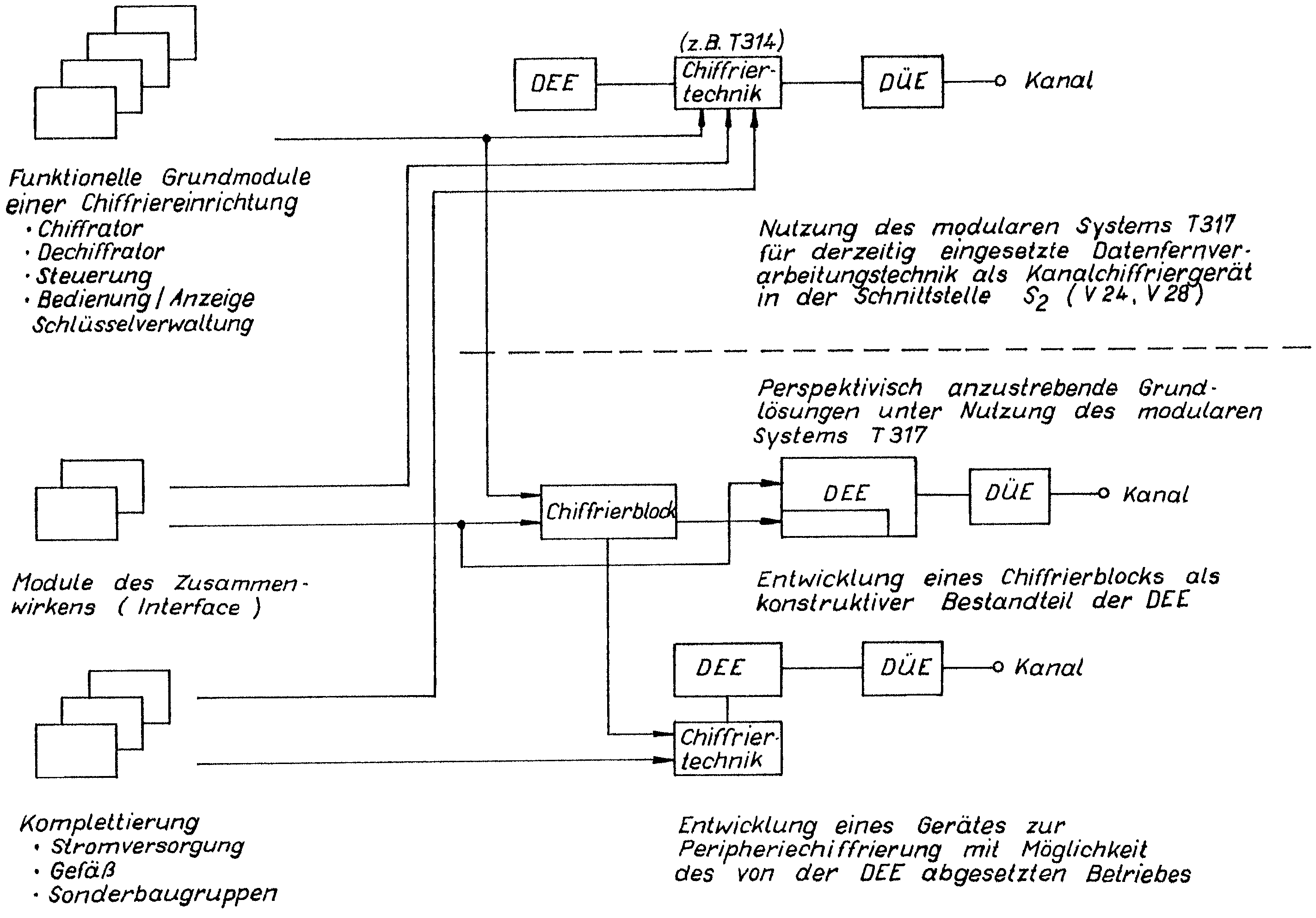

Entwicklungen der T-314
- T-314 End-zu-End-Chiffrierung für die Datenübertragung bis 9,6kbit/s
mit BSC1- bzw. BSC3-Protokoll durch die DEE über
Standleitungen oder kodetransparente Leitungsvermittelte Netze
(keine automatische Vermittlung zur DEE).
Das Chiffriergerät wird in der Schnittstelle V.24/V.28 zwischen DEE
und DÜE eingesetzt und besitzt 4 manuell wählbare Schlüsselbereiche.
- T-314.F Anschluß der Fernschreibmaschine F-3000.
Siehe auch Spezifikationen zur T-314.F

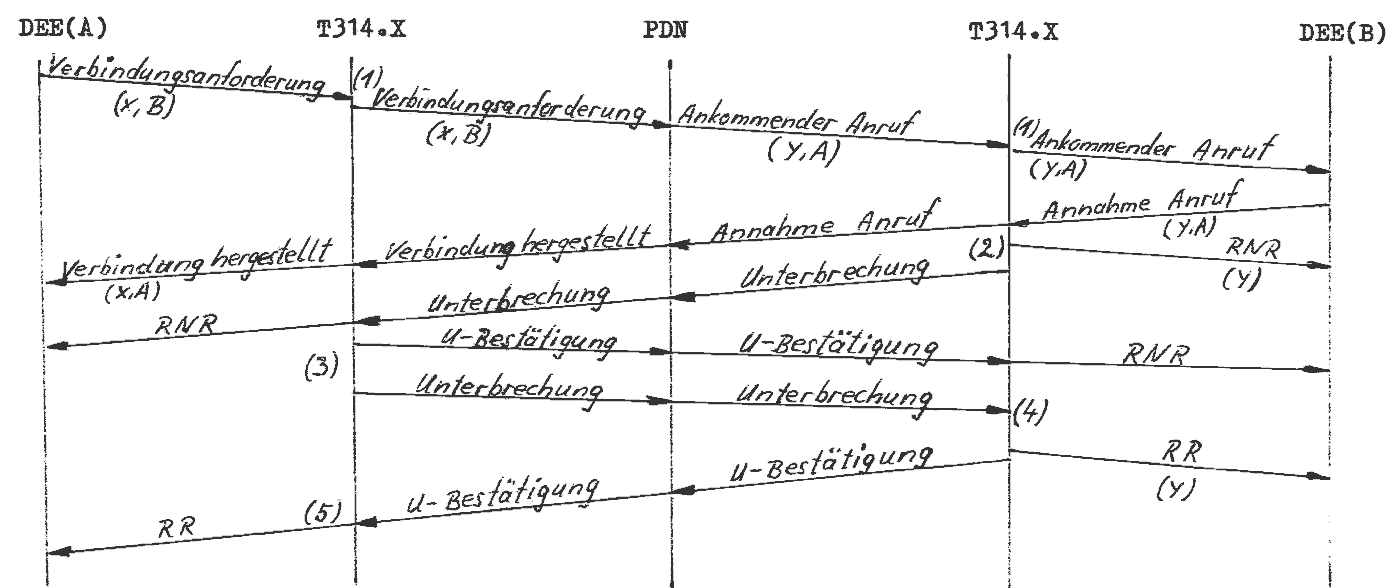

- T-314.X End-zu-End-Chiffrierung für Übertragung über gewählte virtuelle
Verbindungen des Datenpaketnetzes(DPN) der Deutschen Post bis 4,8 kbit/s.
Das Chiffriergerät wird in der Schnittstelle X.25, X.21 bzw. X.21bis
zwischen der DEE und der Datenanschlußeinrichtung (DAE) eingesetzt.
Es chiffriert alle Nutzerdaten in den Datenpaketen und stellt den
Schlüssel automatisch entsprechend der Netzadresse ein.
Austausch alter Datenchiffriergeräte
Die T-314 soll die T-226 D mit T-319,
T-226 DM mit T-309,
T-226 DM mit T-319
ab 1991 ersetzen bzw. ergänzen.
Zur Sicherung der Datenübertragung über das DPN wird ab 1992 die
T-314.X zur Verfügung stehen. Durch die universelle Schnittstelle
kann eine Vielzahl X.25-fähiger DEE, z. B. EC 1835,
LAN-Gateways zum DPN oder IWU-Netzübergänge von leitungsvermittelten
Einrichtungen, bedient werden.
Durch die Nutzung von T-314-Hardware wird eine
Umrüstung der T-314 auf eine T-314.X ermöglicht.

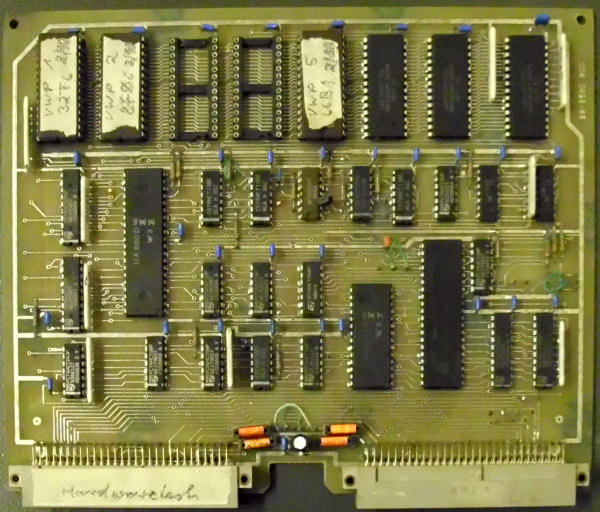

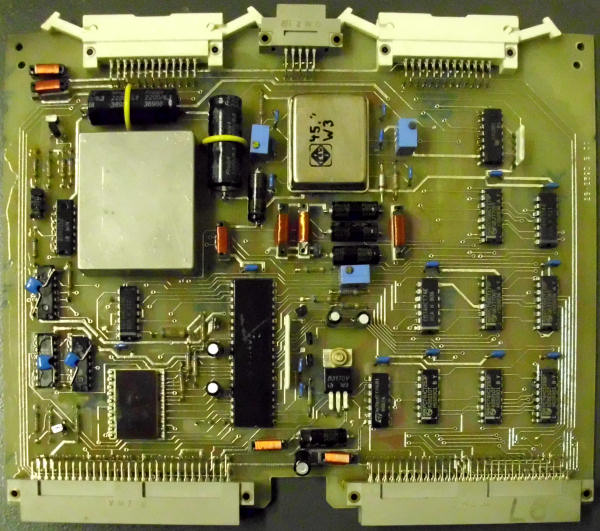

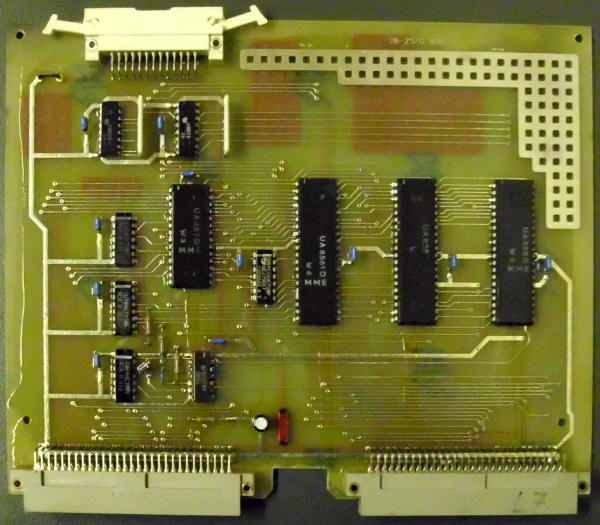

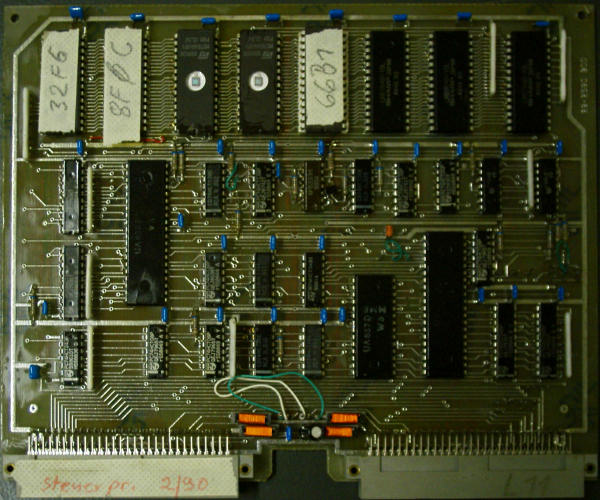

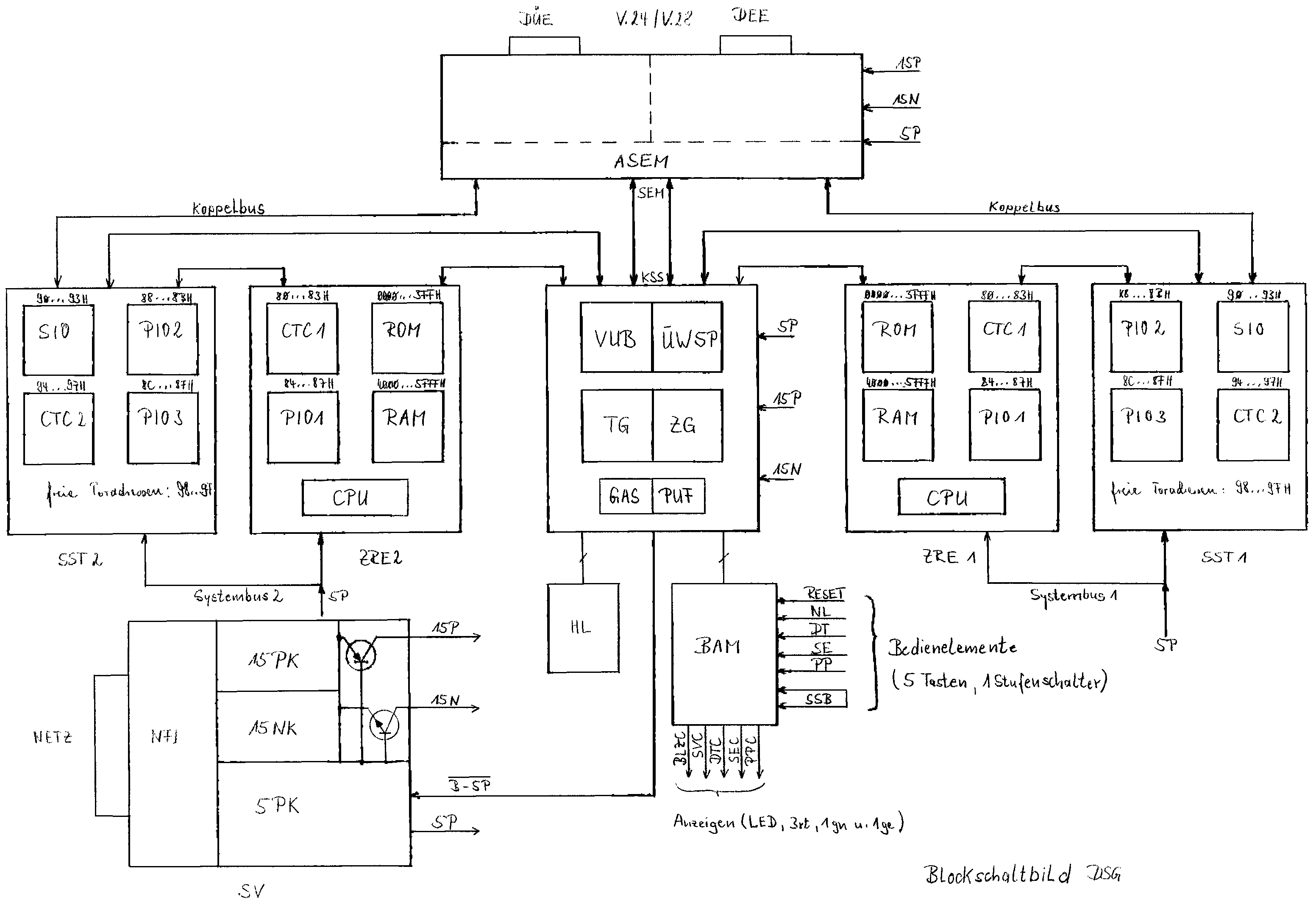

Abb.: DSG Variante 1 und 2
Abb.: DSG Variante 3

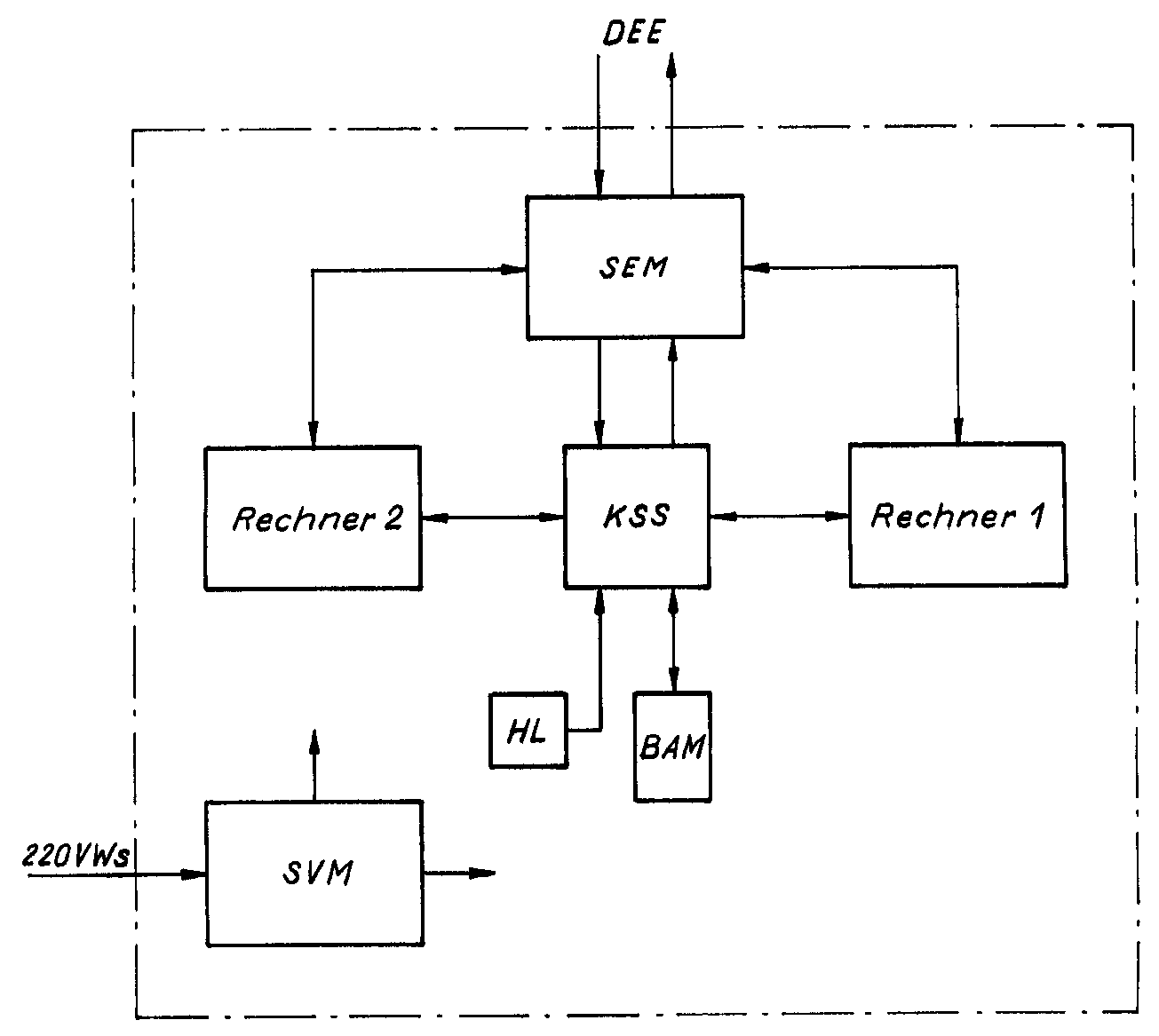

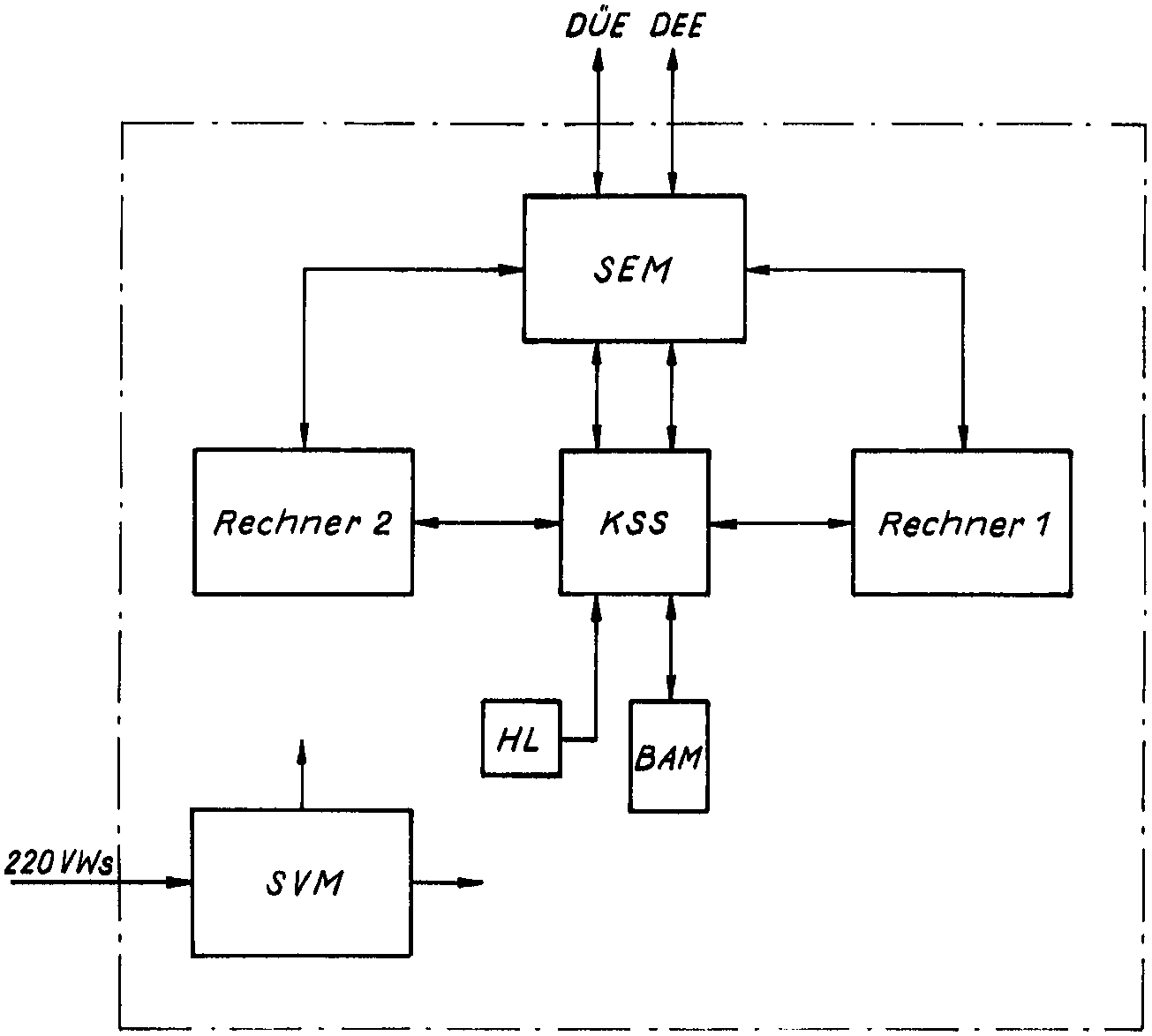

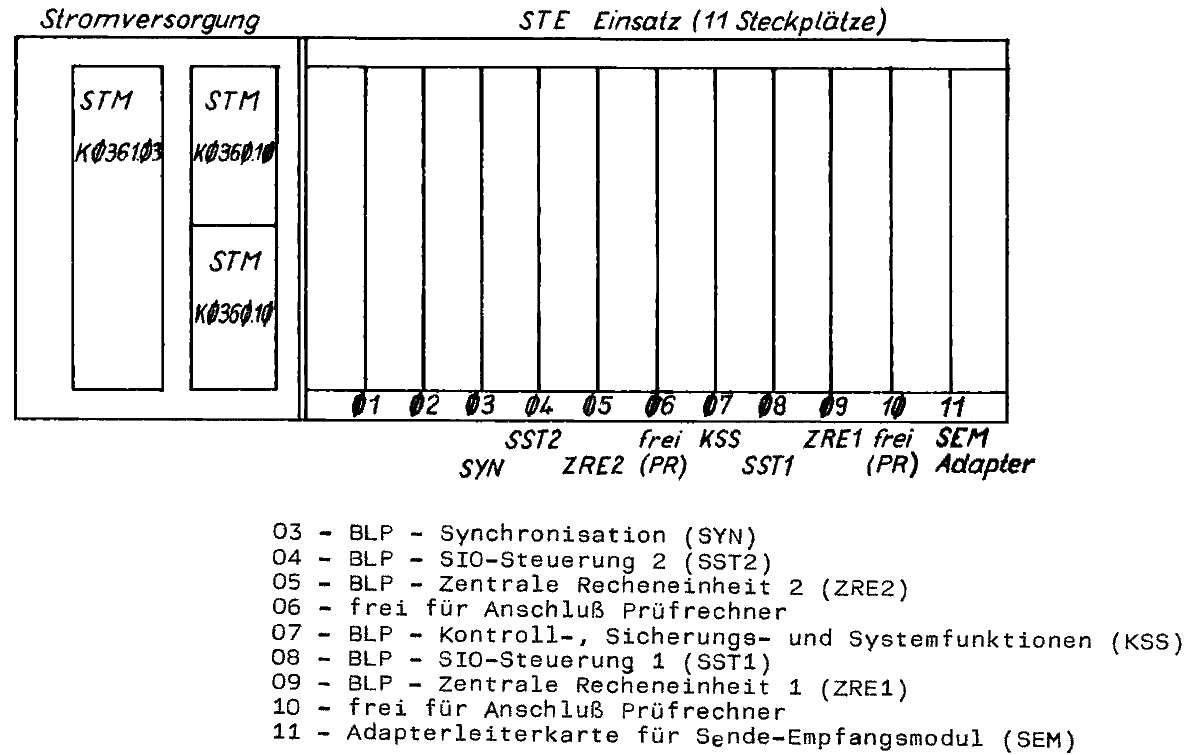

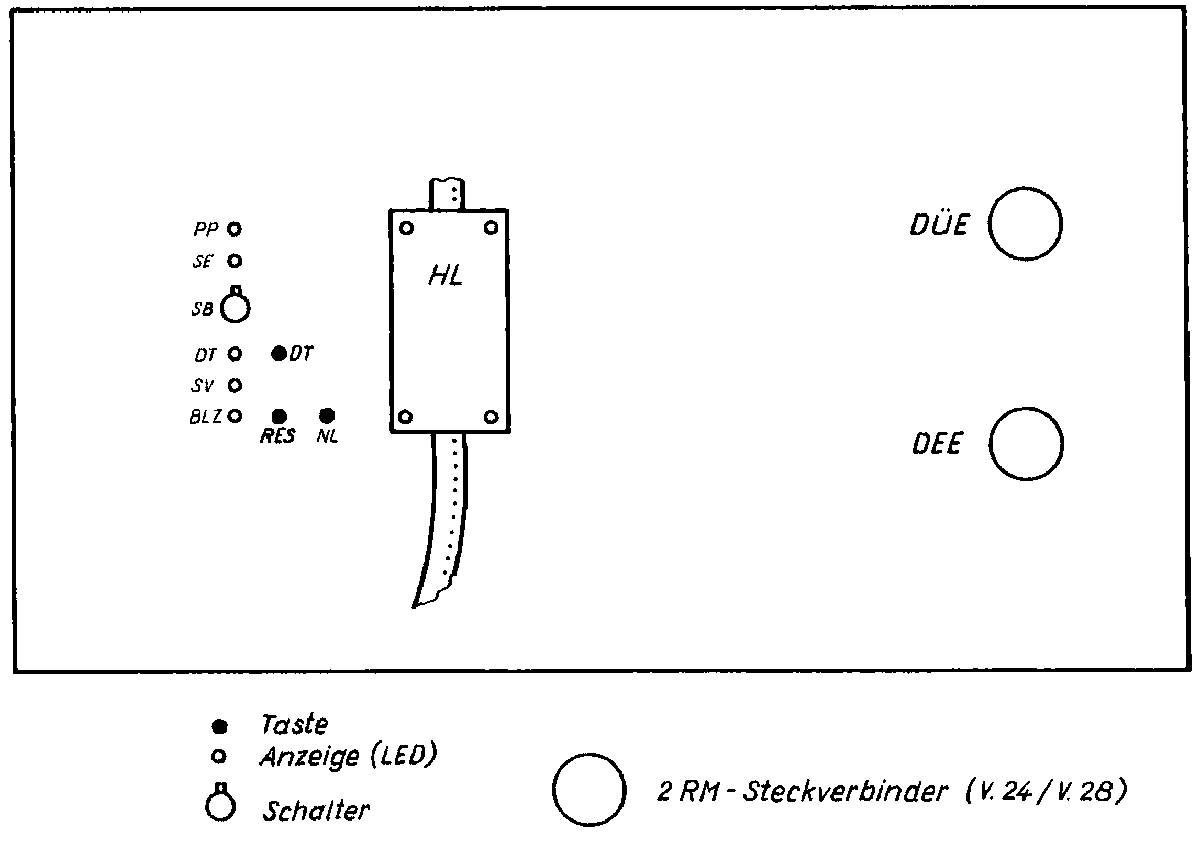

BAM = Bedien- und Anzeigemodul
HL = Handleser (manueller Lochbandleser)
KSS = Kontroll- und Sicherungssystem
SEM = Sende- und Empfangsmodul
SVM = Stromversorgungsmodul
GVS ZCO-063/87
1. Anwendungsforderungen
1.1. Zweckbestimmung
Das Gerät T 314 soll ein Datenchiffriergerät in der
Schnittstelle I2 (V.24/V.28) zur Chiffrierung/Dechiffrierung
der Daten einer mittels BSC-Prozedur im Synchronmodus
arbeitenden Datenfernverarbeitungskonfiguration sein.
1.2. Anschließbare Datenfernverarbeitungs (DFV)-Konfigurationen
- Datenendeinrichtung (DEE)
Bildschirmsystem (BSS) EC 7920
● mit Bildschirm (BS) EC 7927
● und Gerätesteuereinheit (GSE) EC 7921
Einzelbildschirm (BS) K 8914 EC 7923
Bürocomputer (BC) A 5120/5130 EC 3577
Universelles Bildschirmterminal (UBT) K 8231 EC 8565
Multiplexer MPD-4 mit SAS 4220 EC 8404
Kommerzieller Basisrechner (KBR) A 6402 EC 8551
Terminalsteuerrechner TSR/A (MUX/KON) K 8563 EC 8373
- Datenübertragungseinrichtung (DÜE)
Modem TAM 601 EC 8006
AM 1200 EC 8006
AM 2400 EC 8011
GDN DNÜ K 8172 EC 8028
Weitere perspektivisch durch das Kombinat Robotron zu
entwickelnde DFV-Geräte (BSC - wie auch HDLC/SDLC- fähig)
sind bei der Entwicklung von 314 zu berücksichtigen.
Bei Erfüllung der in der Aufgabenstellung T 314 genannten
Parameter durch weitere Datenend- und Datenübertragungs-
einrichtungen ist T 314 auch mit diesen Einrichtungen
nutzbar, wenn der praktische Nachweis für das Zusammen-
wirken erbracht werden kann.
1.3. DFV-typische Forderungen
T 314 muß folgende DFV-typischen Forderungen erfüllen:
- Übertragungsgeschwindigkeit: 600, 1200, 2100, 4800 und
9600 Bit/s
- Übertragungsmodus: synchron, BSC-Prozedur
- Übertragungscode: KOI7 oder DKOI;
Transparentmodus
- Betriebsarten: Halbduplex, Duplex bezogen
auf die Übertragungsstrecke
zwischen den DEE
- Betriebsweisen: Unterordnungsbetrieb;
Konkurrenzbetrieb
- Übertragungswege: Standleitungen; Wählleitungen
mit Vermittlungs- und
Wähleinrichtungen kanalseitig
- Schnittstellenanschlüsse: V.24/V.28 zu DEE und DÜE
- Einsatzklasse: EK3 (+5/+40/+30/80//10/1/10)
nach TGL 23465
1.4. Operativ-taktische Forderungen
1.4.1. Einsatzzeitraum
Entsprechend vorgesehener Datentechnik
1.4.2. Einsatzbedingungen
Der Haupteinsatz erfolgt in Verbindung mit vorhandener
DFV-Technik (DEE, DÜE), die die "Anforderungen an die
Geräte der Informationstechnik zur Verhinderung uner-
wünschter Ausstrahlung und unerwünschter Funkstörspan-
nungen und -ströme" (VVS B 153-994/86) nicht erfüllt.
Das Gerät T 314 ist stationär im Sperrbereich innerhalb
der kontrollierten Zone, die DFV-Technik innerhalb der
kontrollierten Zone aufzustellen.
Die Länge der geschirmten Verbindungskabel zur DEE sowie
zur DÜE beträgt max. 15 Meter. der Minimale Abstand
fremder Technik zum Gerät T 314 beträgt 0,5 Meter.
1.4.3. VS-Grad der Daten
Chiffrierprinzip gestattet die Übertragung von GVS-Daten.
1.4.4. Ausstrahlung unerwünschter Signale
Das Gerät T 314 garantiert die Sicherheit gegen die
Ausstrahlung unerwünschter Signale für:
- Schlüsselinformationen außerhalb einer kontrollierten
Zone von 30 Meter
- Klartextinformationen außerhalb einer kontrollierten
Zone von 30 Meter ohne angeschlossene DEE sowie ohne
DEE-Kabel (Abschluß der DEE-Schnittstelle mit Test-
adapter)
- Schlüsselinformationen an allen Geräteschnittstellen
- Klartext an der DÜE-Schnittstelle (unmittelbar am Steck-
verbinder ohne angeschlossene DÜE und ohne DÜE-Kabel).
Die Eigenschaften der Datentechnik bzgl. der Ausstrahlung
unerwünschter Signale werden durch die Zwischenschaltung
von T 314 in keiner Weise verbessert.
1.4.5. Kryptologische Eigenschaften
Chiffrierung mit internem Schlüssel
Chiffrieralgorithmus auf der Basis Zeitschlüssel
1.4.6. Arbeitsregime
Arbeitsweise voll automatisch nach Anfangseinstellung
Eigenprüfung mit voller Prüfbarkeit des Teilsystems
T 314 - DÜE - Kanal - DÜE - T 314.
Anfangseinstellung einschließlich Zeitschlüsseleingabe
und prophylaktischer Prüfung leicht zu beherrschen,
Zeitaufwand = 1 Minute.
1.5. Technische Forderungen
Leistungsaufnahme: = 50 W
Göße: = 500 x 500 x 400 (BxHxT)
Gewicht: = 40 kg
Einsatz ausschließlich SW-Bauelemente.
2. Anzustrebende Ausbaufähigkeit
2.1. Übergang auf weitere Übertragungsprozeduren wie HDLC
oder SDLC.
2.2. Ausnahme spezieller gekennzeichneter Datenfolgen
/z. B. Adressen) aus der Chiffrierung.
GVS MfS-o020/270/88
Abteilung XI/1 Berlin, den 30. Oktober 1988
Geheime Verschlußsache
GVS-o020
MfS-Nr. XI/270/88
06. Ausf. Bl.01 bis 07
Birke
Generalmajor
A-Pflichtenheft T314.X
Leiter
Büttner
Oberstleutnant
1. Grundlagen der Entwicklung, Zweckbestimmung des Gerätes
Kurzbezeichnung für das Gerät: T-314.X
Tarnbezeichnung für das Chiffrierverfahren: SAMBO
Geheimhaltungsgrad der Entwicklung: GVS
Das Gerät T 314.X ist als Datenchiffriergerät für den Anschluß
an Datenendeinrichungen im PDN mit der Schnittstelle X.25 und
Übertragungsgeschwindigkeiten bis 4,8 kBit/s zu entwickeln.
Die Entwicklung erfolgt auf der Grundlage folgender Dokumente:
/1/ Beschluß des Ministerrates vom 22.10.1987 zum beschleunigten
Aufbau des automatisierten Datennetzes der DDR
/2/ Kryptologische Schaltung des Datenchiffrieralgorithmus (DCA)
GVS B 434-438/85
/3/ Aufbauprinzipien des Schlüsselsystems des Datenchiffrier-
standards (DCS), VVS XI/409/86
/4/ Dokumentation A4-Leistungsstufe DSG, VVS B 434-124/88
/5/ Studie zum Chiffrierverfahren SAMBO (T 314.X),
GVS MfS-o020-XI/215/88
/6/ Informationsmaterialien zum zukünftigen paketvermittelten
Datennetz der DDR, die im einzelnen im Quellenverzeichnis
zu /5/ aufgeführt sind.
/7/ Datensicherungsgerät DSG. Aufgabenstellung für die K-Ent-
wicklung. T 314) Anlage 1 bis 3
VVS B 434-123/88, VVS B 434-074/88
GVS B 434-075/88, VVS B 434-076/88
2. Taktisch-technische Forderungen
2,1. Taktische Forderungen
2.2.1. Anwendungsbereich
T 314.X soll im Paketdatennetz der DDR für langsame Datenüber-
tragung bis 4,8 kBit/s universell für Datenendeinrichtungen (DEE)
mit X.25-Schnittstelle (genaue Schnittstellenbedingungen s. Punkt
2.3.) einsetzbar sein. T 314.X soll zwischen DEE und Datenan-
schlußeinheit (DAE) geschaltet werden.
2.1.2. Sicherheitserfordernisse, die durch das Chiffrierverfah-
ren/-technik erfüllt werden sollen
(1) Für die Geheimhaltung der primären Information ist garan-
tierte Sicherheit zu gewährleisten.
Primäre Informationen sind die Nutzerdaten, die im Paket-
typ "Datenpaket" übermittelt werden.
(2) Es ist End-zu-End-Chiffrierung zu realisieren.
(3) Es ist grundsätzlich individueller Verkehr zu realisieren.
Allgemeiner Verkehr muß möglich sein.
(4) Imitationsschutz
Unerkannte Verfälschungen der Daten bei der Übertragung
sowie durch Wiederholung von Datenpaketen aus früheren
virtuellen Verbindungen sind sicher auszuschließen.
Maßnahmen zur Authentifikation von Sender und Empfänger
sind zu unterstützen.
2.1.3. Kryptologisches Konzept
Chiffrieralgorithmus
DCA in der Arbeitsart Additionsverfahren mit Selbstregeneration
/2/.
Imitationsschutz
Berechnung und chiffrierte Übertragung von CRC-Kontrollgruppen
über den hergerichteten Klartext. Der Klartext ist so zu erwei-
tern, daß die CRC-Kontrollgruppe nicht mit primären Informationen
gemeinsam in einem 64-Bit-Block chiffriert wird.
Durch die Bildung der PÜS ist einem Echo von Datenpaketen und
eine Wiederholung von Datenübertragungen früherer Verbindungen
entgegenzuwirken.
Authentikation von Sender und Empfänger
Durch individuellen Verkehr und den speziellen Algorithmus zur
Bildung der primären Übertragungsschlüssel (PÜS) ist eine Authen-
tikation von Sender und Empfänger zu unterstützen.
Schlüsselsystem
Zum Schlüsselsystem gehören:
Langzeitschlüssel (LZS), sekundäre Übertragungsschlüssel (SÜS)
und primäre Übertragungsschlüssel (PÜS).
Als LZS werden die K-Boxen /2/ verwendet. Der LZS wird wie in
T 314 realisiert.
Für SÜS und PÜS wird X /2/ verwendet. Die SÜS sind Zeitschlüssel
und werden über Lochband in das Chiffriergerät eingegeben. Sie
sind individuelle Schlüssel und werden den Netzadressen der
Gegenstelle zugeordnet, eingelesen und abgespeichert. Die maxi-
male Anzahl der abspeicherbaren SÜS ist in der A-Entwicklung zu
präzisieren. Als erste Orientierung sollen mindestens 100 SÜS
möglich sein.
Mittels Zufallsgenerator und SÜS werden für jede gewählte
virtuelle Verbindung durch die korrespondierenden T314.X für
beide Richtungen getrennte PÜS gebildet.
Schlüsselmittel:
Zur Eingabe der SÜS sind die gleichen Schlüsselmittel wie bei
T314 zu verwenden.
Betriebszustände:
(1) Schlüsseleingabe:
Für alle in Frage kommenden Verbindungen ist ein SÜS in
folgenden 2 Schritten einzugeben:
· Eingabe der Adresse der Gegenstelle von Lochband
· Eingabe des entsprechenden SÜS von Lochband.
Es muß möglich sein, durch Eingabe des Lochbandes mit einer
Adresse den entsprechenden SÜS, einschließlich der zugeordne-
ten Adresse, aus dem Speicher zu löschen.
(2) Aufbau der Chiffrierverbindung
Er beinhaltet die Bildung der PÜS. Mit der Verbindungsauf-
nahme durch die DEE gehen beide korrespondierenden T314.X in
diesen Betriebszustand über. Liegt für die gewünschte Verbin-
dung in einer der T314.X kein gültiger SÜS vor, so ist die
Verbindung durch Weiterleitung von Auslösungspaketen, anstatt
der Pakete zur Verbindungsaufnahme, abzubrechen. Beide T314.X
tauschen Dienstgruppen von je 32 Byte Zufallstext mit dem für
die gegebene Verbindung gültigen SÜS vor chiffriert aus und bil-
den die PÜS für die beiden Richtungen durch Addition mod 264
bzw. bitweise Addition mod 2 der dechiffrierten Dienstgruppen.
(3) Chiffrieren und Dechiffrieren
In diesen Betriebszustand wird übergegangen , wenn ein
Datenpaket erkannt wurde und für den betreffenden logischen
Kanal der Betriebszustand "Aufbau der Chiffrierverbindung"
ordnungsgemäß abgeschlossen wurde. Es wird der dem logischen
Kanal entsprechende PÜS für Chiffrieren bzw. Dechiffrieren
eingestellt .
Chiffrieren:
- Bildung des Grundtextes:
(a) Anfügung von 7 für die virtuelle Verbindung festen Byte
Zufallstext an die Nutzerdaten (primäre Information) des
Datenpakets;
(b) Berechnung und Anfügung des CRC-Wertes über die durch (a)
erhaltenen Daten;
- Chiffrieren des Grundtextes:
Mit jeder aufgenommenen virtuellen Verbindung ist eine SYF vom
Zufallsgenerator bereitzustellen.
Als SYF der folgenden Datenpakete ist der letzte Geheimtextblock
vom vorangegangenen Datenpaket des betreffenden logischen Kanals
zu verwenden.
- Übertragung von SYF und Geheimtext im Datenpaket
Dechiffrieren:
- Entnahme der SYF aus dem Nutzerdatenfeld des Datenpaketes.
- Dechiffrieren des restlichen Nutzerdatenfeldes.
2.3. Schnittstellen zum ITS
T314.X kommt in der Schnittstelle (SST) zwischen Datenendein-
richtung (DEE) und der Datenanschlußeinheit (DAE) des PDN zum
Einsatz. Mit T314.X wird eine Chiffrierung in der SST X.25 in
folgendem Sinne realisiert:
- Chiffrieren/Dechiffrieren der Nutzerdaten in den Datenpaketen
- sonstige Pakettypen sind im Betriebszustand Chiffrieren/
Dechiffrieren transparent.
Forderungen bzgl. DEE:
- Protokoll und SST nach X.25 und X.21 bis oder X.21
Für HDLC- und Paketebene nur Zulassung des Basisbetriebs,
d. h. Folgenzählung Modulo 8.
- Übertragungsgeschwindigkeit maximal 4,8 kBit/s.
- Bei der Einrichtung der DEE ist festzulegen:
· Zulassung der maximalen Datenlänge in Datenpaketen
von 128 Byte (entspricht Standard).
· Keine Zulassung von festen virtuellen Verbindungen,
d. h. nur Zulassung der Verbindungsart "gewählte virtuelle
Verbindungen".
· Zulassung von maximal 16 logischen Kanälen über die ein
simultaner Betrieb möglich ist.
- Bei Anwendung von T314.X im Kanal, ist kein offener Verkehr
möglich.
Forderungen bzgl. des Netzes (PDN):
- Protokoll X.25 nach dem Stand von 1984.
- Gegenüber dem Netz ist die DEE mit einer maximalen möglichen
Länge des Nutzerdatenfeldes von 256 Byte zu vereinbaren.
(Paketverlängerung um 17 Byte wird durch T314.X beansprucht).
Bemerkung:
In der A-Entwicklung ist zu überprüfen, ob bzgl. der maximal
zugelassenen Anzahl der logischen Kanäle eine Reduzierung
möglich (Anwendersicht) bzw. notwendig (Speicherplatzeinsparung) ist.
Für die Realisierung der physikalischen Schnittstelle sind 2
Varianten zu untersuchen:

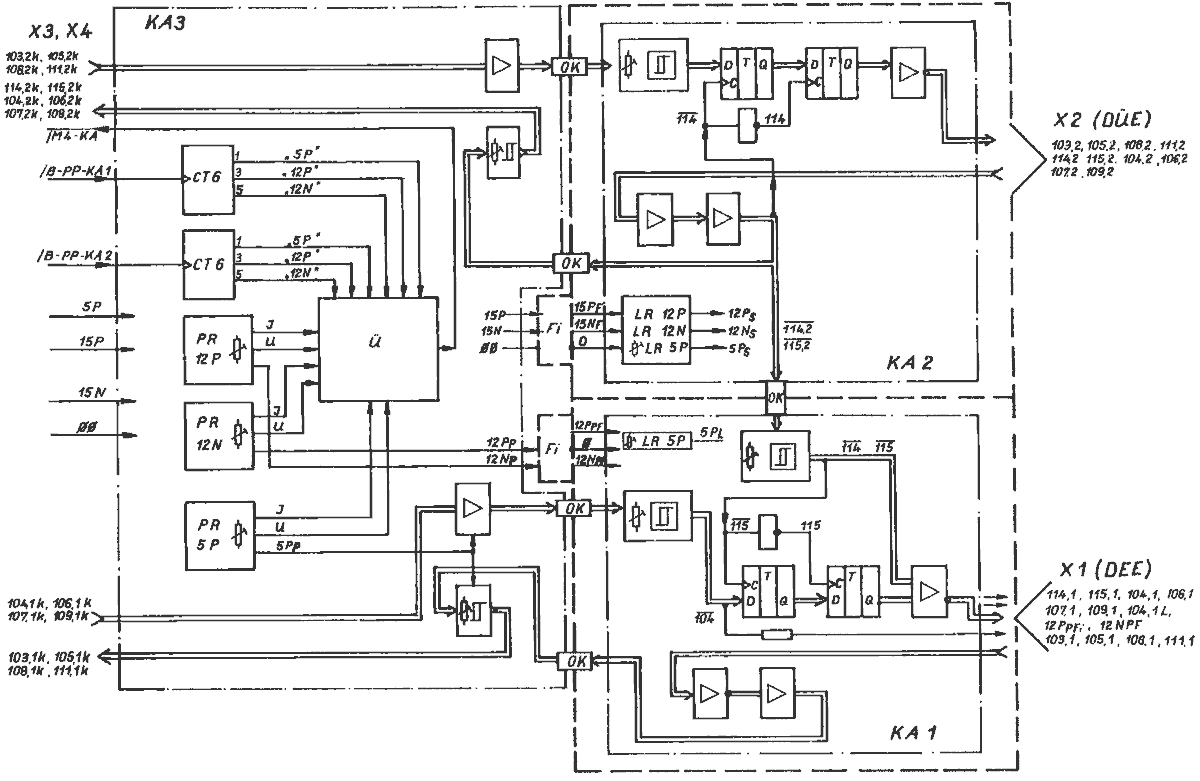

1. Universelle DÜE-Kassette, umschaltbar zwischen V.24/V.26,
X.21 und X. 21 bis.
2. DÜE-Kassette entsprechend T314 A-Muster mit Zusatzhardware
für X.21 bis.
Die 1. Variante hat Vorzug.
2.4. Bedienung
Folgende Änderungen ergeben sich gegenüber der Bedienung des
Gerätes T314:
- Betriebszustand "Schlüsseleingabe".
Die Schlüsseleingabe ist in der A-Entwicklung zu präzisieren.
Es ist zu prüfen, ob für die in Punkt 2.1.3 . verschiedenen
Arten der Eingaben der Zeitschlüsselauswahlschalter genutzt
werden kann.
- In den Betriebszuständen "Aufnahme der Chiffrierverbindung" und
"Chiffrieren und Dechiffrieren" ist ein automatischer Betrieb
vorgesehen.
Die Auswahl der Schlüssel erfolgt ebenfalls automatisch,
wodurch der Auswahlschalter hierfür nicht mehr notwendig
ist.
3. ökonomische Forderungen
anzunehmender Bedarf: 1000 Geräte
Einsatzzeitpunkt: ab 1992
Einsatzzeitraum: 10 bis 20 Jahre
Preisobergrenze: 40 000 M (T314)
4. Organisation der Entwicklung
4.1. Entwicklungsablauf
Die A-Entwicklung ist durch XI/1 auf der Grundlage A-Muster
T314 in enger Verbindung mit den Aufgaben zur Betreuung der
K-Entwicklung T314 bei RES durchzuführen.
A 1 Bestätigtes PB T.: 30.11.88
A 2 HW-Konzeption T.: 11/88
Realisierungskonzeption T.: 1/89
- Funktionelle Zustände und Übergange
- Chiffrierverfahren (CV)
- Softwarestruktur
- Hardwarestruktur
- Bedienabläufe
Schlüsselmittelanforderungen
Informationsbeziehungen
A 3 Softwaredokumentation T . : 8/89
Laborerprobung
Erprobungsprogramm
Nutzerdokumentation (vorläufige)
Vorläufige Analyse
- Ausstrahlungssicherheit
- cv
- Bedienung
A 4 operative Erprobung T.: 12/89
Ergebnisanalyse
- funktionelle Sicherheit
- Bedienung
- AS
Pflichtenheftvergleich
A4-Abschlußbericht
Erarbeitung Aufgabenstellung K-Entwicklung
A4-Vorverteidigung
A4-Abschlußverteidigung
4.2. Anzahl der Muster
2 Geräte unter Nutzung von T325-Geräten.
4.3. Geheimhaltung
Nomenklatur für A-Entwicklung entspricht der von T314.
Abteilunq XI/1 Berlin, 1.Oktober 1988
Referat 15 Ka/Fb/15-STUDSA.MBO
Geheime Verschlußsache
GVS-o020
MfS- Nr. XI/215/88
03. Ausf. Bl. 1 bis 31
S t u d i e
zum
Chiffrierverfahren
SAMBO (T314.X)
Inhaltsverzeichnis
Abkürzungen
1. Einleitung
2. Informationen zum zukünftigen PDN der DDR
2.1. Informationen zur Netzplanung
2.2. Informationen zur Funktion des PDN
2.3. Informationsstand zu Datenendeinrichtungen
3. Hypothetische OTF
3.1. Einsatzbereich
3.2. Anforderungen an das kryptologische Konzept
3.3. Anforderungen an die Realisierung
4. Realisierungskonzeption
4.1. Kryptologische Algorithmen und Schlüsselsystem
4.1.1. Chiffrieralgorithmen
4.1.2. Schlüsselsystem
4.1.3. Vorschlag zur Bildung primärer Übertragungsschlüssel
4.2. Einbettung der Chiffrierprozesse in die
X.25-Protokolle
4.2.1. Allgemeine Steuerungsabläufe in T 314.X
4.2.2. Betriebszustand zum Aufbau der Chiffrierverbindung
mit primären Übertragungsschlüsseln
4.2.3. Betriebszustand Chiffrieren und Dechiffrieren
(1) Einfaches Tauschverfahren
(2) Additionsverfahren mit Selbstregeneration bei
Paketverlängerung
(3) Additionsverfahren mit Selbstregeneration ohne
Paketverlängerung
4.3. Eignung des DSC T 314 für den Einsatz im PDN
4.3.1. Schnittstellen des DSC
4.3.2. Einsatzmöglichkeiten des DSG T 314 bezüglich seiner
Schnittstellen im PDN
4.3.3. Realisierung der Chiffrierung/Dechiffrierung auf
der Grundlage der HW von T 314
5. Zusammenfassung
5.1. Vorzugsvariante der Realisierungskonzeption
5.2. Realisierbarkeit der kryptologischen OTF auf der
Grundlage der Vorzugsvariante
5.3. Einschätzung und Probleme zur technischen
Realisierung
5.4. Wertung der Ergebnisse
5.5. Maßnahmevorschläge
Quelle
Anhang Informationsmaterial an das IPF und Stellungnahme
des IPF (nur im Ex Ref. 15)
Abkürzungen
CV - Chiffrierverfahren
ITS - informationstechnisches System
DEE - Datenendeinrichtung
PDN - paketvermitteltes Datennetz
DAE - Datenanschlußeinrichtung
DÜE - Datenübertragungseinrichtung
GVV - gewählte virtuelle Verbindung
FVV - feste virtuelle Verbindung
DCA - Datenchiffrieralgorithmus
PÜS - primäre Übertragungsschlüssel
SÜS - sekundäre Übertragungsschlüssel
ÜS - Übertragungsschlüssel
HW - Hardware
SW - Software
SYF - Synchronfolge
ZG - Zufallsgenerator
SST - Schnittstelle
1. Einleitung
Der beschleunigte Aufbau des automatisierten Datennetzes
(PDN) der DDR auf der Grundlage des Beschlusses des Polit-
büros des ZK der SED und des Ministerrates vom 22.10.87 /15/
erfordert eine beschleunigte Bereitstellung von Chiffierver-
fahren für das automatisierte Datennetz. Als Entscheidungs-
grundlage für die Entwicklung eines geeigneten Chiffrierver-
fahrens wurde die Erarbeitung einer Studie angewiesen. Als
Prämissen für die Studie zeichneten sich ab:
- kurzfristige Lösung entsprechend Entwicklungstempo des PDN
bis 1990/91,
- weitgehende Nutzung vorhandener bzw. in Entwicklung befind-
licher Chiffriertechnik, da keine zusätzlichen Entwicklungs-
kapazitäten zur Verfügung stehen,
- die Lösung soll keine spezielle Forderung an die DEE und
das PDN stellen.
Die Aufgabenstellung der Studie wurde deshalb präzisiert:
Untersuchung der Möglichkeiten zur Entwicklung von Chiffrier-
technik für das PDN auf der Hardwarebasis T 314.
Damit konnte die zu untersuchende Lösung nur eine erste Tei-
lösung sein, da einige Parameter des PDN grundsätzlich nicht
erreichbar sind (z. B. Chiffriergeschwindigkeit 48 kbits-1),
vollständiges X.25 Protokoll).
Die Erarbeitung der Studie war dadurch gekennzeichnet, daß
- keine Konzeption zur Gewährleistung der Datensicherheit beim
Einsatz des PDN existiert bzw. weder Verantwortung noch Maß-
nahmen zur Gewährleistung der Datensicherheit im /15/ fixiert
sind (mit einer Ausnahme bei der Erarbeitung von Sicherheits-
komponenten in der Basiskommunikationssoftware durch KDV /8/).
Es existierten keine OTF für das Chiffrierverfahren;
- der Aufbau des PDN und der zugehörigen DEE erst anläuft und
deshalb viele für die Konzipierung des Chiffrierverfahrens
wichtige Fragen noch offen sind;
- die Bearbeiter der Studie sich erst in die komplizierte Pro-
blematik paketvermittelter Netze einarbeiten und entsprech-
ende Informations- und Arbeitsbeziehungen aufgebaut werden
muß.
Deshalb verzögert sich der Abschluß der Studie um 1 Monat.
2. Informationen zum zukünftigen PDN der DDR
Das automatisierte PDN der DDR befindet sich im Aufbau. Hier
sollen bisher bekannte und für die Einbettung des CV in das
ITS wesentliche Fakten und Prämissen aufgeführt werden (vgl.
/1/ - /15/).
Zunächst soll zwecks Einordnung des Themas kurz die geplante
Entwicklung des Netzes dargestellt werden.
2.1. Informationen zur Netzplanung
Nach /4/ sind in der ersten Ausbaustufe bis Januar 1990
geplant:
1 Netzkontrollzentrum (Berlin)
4 Netzknoten (Dresden, Karl-Marx-Stadt, Leipzig, Berlin)
47 Konzentratoren (in übrigen Bezirksstädten und Schwer-
punkten)
36 Multiplexoren
4034 Anschlüsse
Die Anschlüsse werden wie folgt aufgeteilt:
| kBits/s | X.25 | X.25 | BSC 3 | BSC 1 | X.28 | SDLC/SNA |
| X.21 | X.21 bis | X.21 bis | X.21 bis | V.24 | X.21 bis |
| 2,4 | 560 | 560 | 570 | 240 | 203 | 70 |
| 4,8 | 240 | 240 | 250 | 100 | 111 | 20 |
| 9,6 | 170 | 170 | 170 | 70 | 81 | 20 |
| 48 | 100 | 89 | - | - | - | - |
Im Zeitraum 1991 - 1995 sollen in der 2. Ausbaustufe 11 Netz-
knoten, 1 Netzkontrollzentrum und 50 - 60 Konzentratoren da-
zukommen und ca. 10 000 Anschlüsse realisiert werden. Bis zum
Jahre 2000 sollen ca. 40 000 bis 50 000 Anschlüsse realisiert
werden. Das handvermittelte Datennetz soll ab 1995 eingestellt
werden. Ab 1995 sollen keine Datenanschlüsse mit PAD-Funktionen
(betrifft DEE mit X.28, SDLC und BSC) hinzukommen (s. Tabelle),
da die in der DDR zu entwickelnde Vermittlungstechnik diese
Schnittstellen nicht berücksichtigen wird.
Folgende Tabellen zur Entwicklung der Anschlußmöglichkeiten,
geordnet nach Protokollarten bzw. Übertragungsgeschwindigkeit,
wurden /7/ entnommen.
| Protokollentwicklung: |
|---|
| 1990 | 1995 | 2000 |
| X.25/X.24(X.21) | 1.070 | 10.500 | 25.500 |
| X.25/X.21 | 1.059 | 6.000 | 12.000 |
| BSC3/X.21 bis | 990 | 1.000 | 1.000 |
| BSC1/X.21 bis | 410 | 400 | 400 |
| SDLC/X.21 bis | 110 | 100 | 100 |
| X.28/V.24 | 395 | 1.000 | 1.000 |
| Übertragungsgeschwindigkeiten: |
|---|
| 1990 | 1995 | 2000 |
| 2,4 kbit/s | 2.203 | 7.000 | 11.000 |
| 4,8 kbit/s | 961 | 7.000 | 12.000 |
| 9,6 kbit/s | 681 | 3.800 | 13.000 |
| 48/64kbit/s | 189 | 1.200 | 4.000 |
T 314.X würde für DEE mit X.25 unter den Pkt. 4.3. genannten
Voraussetzungen einsetzbar sein.
2.2. Informationen zur Funktion des PDN
Die Paketvermittlung erfolgt in der ersten Ausbaustufe ent-
sprechend der CCITT-Empfehlung X.25 von 1984 (Rotbuch). Nach
1995 soll nach der CCITT-Empfehlung X.25 von 1988 (Blaubuch)
arbeitende Vermittlungstechnik zum Einsatz kommen /4/.
In dieser Studie wird vom Rotbuch /6/ ausgegangen.
Die untersten 3 Ebenen des OSI-Modells der Datenübertragung
nach X.25 sind:
Ebene 1: bitweise Übertragung nach X.21 bzw. X.21 bis
Ebene 2: HDLC-Übertragung
Ebene 3: Paketvermittlung nach X.25
Die Datenübertragung erfolgt im Duplexbetrieb.
Es werden die Verbindungsarten
- feste virtuelle Verbindung (FVV)
- gewählte virtuelle Verbindung (GVV)
als Dienste unterstützt.
Über mehrere logische Kanäle (nach /3/ maximal 16) ist es
möglich, daß eine DEE simultan mehrere virtuelle Verbindungen
unterhält. Eine DEE kann mit GVV und FVV eingerichtet sein.
Der gesamte Informationsaustausch erfolgt mittels Pakete. Es
gibt 'Datenpakete' und Steuerpakete. Alle Pakete haben einen
Paketkopf von mindestens 3 Byte. Die 'Datenpakete' unterschei-
den sich von den anderen Pakettypen im Wesentlichen durch ein
Bit im 3. Byte des Paketkopfes. Für eine bestehende virtuelle
Verbindung ist die maximale Anzahl der Nutzerdaten je Daten-
paket fixiert. Der Standard für die maximale Länge ist 128 Byte.
Bei der Verbindungsaufnahme besteht prinzipiell die Möglichkeit,
diese Länge mit 256 Byte zu vereinbaren. Das PDN wurde in diesen
Fällen den entsprechend größeren Speicherbedarf für die virtuelle
Verbindung einplanen. Längere Nachrichten werden bei der Paket-
bildung automatisch in Abschnitte der maximalen Länge unterteilt
und in 'Datenpakete' verpackt. Die Einhaltung der maximalen Daten-
feldlänge je Paket wird vom PDN kontrolliert.
Der kontrollierte und in Abhängigkeit bestimmter Bedingungen zu
quitierende Austausch der Datenpakete erfolgt nach der soge-
nannten Flußregelung (Zählung und Bestätigung der Datenpakete
nach der Fenstertechnik) von DEE zu DEE.
Der Nutzer (DEE) kann außer in Datenpaketen und außerhalb der
Flußregelung im Paket 'Verbindungsanforderung' 16 Byte Nutzer-
daten (z. B. zur Übermittlung eines Paßwortes) und in den Pa-
keten 'Unterbrechung' 32 Byte Nutzerdaten der Gegenstelle
übermitteln.
Diese Fakten sind zu berücksichtigen, wenn z. B. spezielle
Daten zur Organisation der Chiffrierung zwischen den korres-
pondierenden T 314.X ausgetauscht werden sollen.
Das Protokoll X.25 zur Steuerung und Sicherung der Datenüber-
tragung ist sehr umfangreich und kompliziert. T 314.X wird
nicht das gesamte Protokoll beherrschen können bzw. sollte
das X.25 Protokoll so wenig wie möglich beeinflussen.
2.3. Informationsstand zu Datenendeinrichtungen
Zukünftige Neuentwicklungen von DEE sollen ab 2. Halbjahr 1990
alle mit X.25 ausgerüstet werden.
Es bestehen erste Arbeitskontakte zu
- Kombinat Robotron, Dr. Gröber
- LfA Berlin, Dr. Ilse,
um zukünftige Entwicklungen zu DEE mit X.25 berücksichtigen
bzw. beeinflussen zu können.
Kontakt wurde zum ZfN aufgenommen. Hier laufen erste Unter-
suchungen zu X.25-Realisierungen aus Anwendersicht. Im ZfN
wurde die Meinung vertreten, daß unser Problem, siehe Pkt.
4.2.3. (2), durch eine Vorgabe der max. Datenlänge von 118
Byte für die Paketierung in der DDR zu lösen, nicht reali-
sierbar erscheint. Denn, die X.25-Realisierung wird hard-
ware- und Softwaremäßig keine Eigenentwicklung, sondern ein
Nachbau sein. Auch müßte beschaffte und international be-
währte Anwendersoftware auf unser DEE abarbeitbar sein.
Aus diesen Gründen erscheinen Änderungen in der HW oder SW
zur X.25 nicht realisierbar.
3. Hypothetischer OTF
Da für den Einsatz des PDN in der DDR keine Konzeption zur
Datensicherheit existieren - mit der Erarbeitung wurde in der
AG Zimmermann das MPF zu 10/88 verpflichtet - und zur Entwick-
lung des Chiffrierverfahrens keine Aufgabenstellung oder OTF
(vergl. Weisung XI/45) vorliegen, werden für die Studie hy-
pothetische OTF angenommen. Das Chiffrierverfahren erhält
den Namen SAMBO.
3.1. Einsatzbereich
(1) SAMBO soll den Schutz von Staatsgeheimnissen (bis ein-
schließlich GVS) bei der Übertragung das PDN gewähr-
leisten.
(2) SAMBO soll für Übertragungsgeschwindigkeiten bis 9,6 kbps
mit den Schnittstellen X.25 und X.21 bzw. X.21 bis, vergl.
Pkt. 2.1., eingesetzt werden.
(3) SAMBO soll weitgehend keine spezielle Anforderungen an
DEE und DAE (Netz) stellen.
Begründung:
(1) Der Schutz der Staatsgeheimnisse ist vordringlich und
umreißt den zuverlässigen Aufwand für SAMBO. Der Schutz
anderer geheimzuhaltender Informationen und Dienstsachen
durch vorhandene Chiffrierverfahren ist anzustreben, be-
gründet allein aber nicht den Einsatz von SAMBO.
(2) Durch diese Festlegung wird ein großer Teil der Anschlüsse
erfaßt. Es bestehen keine Angaben über die Anschlüsse,
über die Staatsgeheimnisse übertragen werden. Die Geschwin-
digkeitsbegrenzung ergibt sich aus dem Einsatz von 8-bit-
Mikrorechnertechnik in T 314.X. Die Chiffrierung bei Ein-
satz von PAD (BSC- und X.28-Anschlüsse) ist sehr kompli-
ziert und wird ausgeschlossen.
(3) Spezielle Forderungen an das Netz sind wegen Import der
Netztechnik und mangelnder Kapazität für gesonderte Ent-
wicklungenauszuschließen. Gegenwärtig werden X.25-Reali-
sierungen in DEE nur importiert bzw. nicht nachgebaut.
Für Eigenentwicklung durch KDV wird eine periphere Chif-
frierung in Betracht gezogen /8/, kann aber in der Studie
nicht berücksichtigt werden.
3.2. Anforderung an das kryptologische Konzept
(1) Primäre Informationen sind die Nutzerdaten, die im Paket-
typ 'Datenpaket' übermittelt werden.
Es ist unzulässig, geheimzuhaltende Informationen im
Paket 'Verbindungsanforderung' und 'Unterbrechung' zu
übertragen.
(2) Für die Geheimhaltung der primären Information ist garan-
tierte Sicherheit zu gewährleisten.
(3) Es ist End-zu-End-Chiffrierung zu realisieren.
(4) Es ist grundsätzlich individueller Verkehr zu realisieren.
(5) Unerkannte Verfälschungen der Daten (Verändern, Ergänzen
oder Weglassen von Teilen der Daten, Wiederholung von Über-
tragungen) bei der Übertragung sind sicher auszuschließen.
Maßnahmen zur Authentikation von Sender und Empfänger sind
zu unterstützen.
Begründung:
(1) Ein weiterer Schutz vor Verkehrsaufklärung würde Teil-
streckenchiffrierung mit wesentlich höherem Aufwand
erfordern.
(2) Die Forderungen (2) bis (5) ergeben sich aus einer Quali-
fizierung des Schutzes der Staatsgeheimnisse.
Allgemeiner Verkehr ermöglicht die Kenntnisnahme und Aus-
wertung aller Informationen in einem i. a. großen Schlüssel-
bereich, auch von Informationen, die nicht für alle Korres-
pondenten bestimmt sind. Das widerspricht Grundsätzen des
Geheimnisschutzes.
Der Schutz der Staatsgeheimnisse schließt den Schutz vor
Verfälschungen ein.
(3) Der Pkt. (5) ist eine allgemeine Forderung der Datensicher-
heit, die durch Chiffrierung unterstützt werden kann.
3.3. Anforderungen and die Realisierung
(1) Das Chiffriergerät T 314.X soll als 2. Variante der T 314
zur Produktion ab 1992/1993 eingeordnet werden.
(2) Der Übergang von T 314 zu T 314.X ist weitgehend duch neue
Software und minimale Änderung der Hardware zu vollziehen.
(3) Es ist die Umrüstbarkeit von T 314 auf T 314.X anzustreben.
Begründung:
(1) und (2) ergibt sich aus den für eine kurzfristige Bereit-
reitstellung von Chiffriertechnik dem ZCO allgemein und
Kombinat Robotron, RES, speziell zur Verfügung stehenden
Kapazität.
(3) Resultiert aus dem zu erwartenden Übergang der Nutzung von
von T 314 vom leitungsvermittelten Datennetz zum paketver-
mittelten Datennetz mit den weiteren Ausbau des PDN ab
1995. Die Forderung zielt auf eine Weiterverwendbarkeit
der vorhandenen Chiffriertechnik.
4. Realisierungskonzeption
4.1. Kryptologische Algorithmen und Schlüsselsystem
4.1.1. Kryptologische Algorithmen
In diesem Punkt wird die Auswahl des Chiffrieralgorithmus und
des Imitationsschutzes unter den konkreten Bedingungen des
X.25-Protokolls diskutiert.
Als Chiffrieralgorithmus kommt der DCA in einer der 3 Arbeits-
arten in Frage.
Als Imitationsschutz kann der Imitationsschutz des DCA nach
/13/ und die Chiffrierung von CRC-Kontrollgruppen im einfach-
en Tauschverfahren bzw. Additionsverfahren mit Selbstregene-
ration genutzt werden.
(1) Einfaches Tauschverfahren
Das Einfache Tauschverfahren besitzt den Vorteil, daß keine
Synchronfolge übertragen werden muß. Schwächen des einfachen
Tauschverfahrens sind:
- Es ist nur für redundanzlose bzw. redudanzarme Grundtexte
kryptologisch sicher.
Da gleiche Grundeinheiten (64 Bit- Blöcke) gleiche Geheim-
textexstrukturen im Geheimtext erkennbar (z. B. Darstellung
von Balkendiagrammen bei Telefax, Angriff "elektronisches
Codebuch").
- Eine Vertauschung von 64 Bit-Blöcken Geheimtext innerhalb
der Geltungsdauer des X-Schlüssels (Zeitschlüssel) führt
zur Vertauschung der entsprechenden Grundtextblöcke ohne
deren inhaltliche Veränderung.
Die Anwendung des einfachen Tauschverfahrens ist deshalb für
allgemeine Anwendungen aus Sicherheitsgründen abzulehnen. Es
wird im weiteren nur als Notvariante betrachtet.
(2) Additionsverfahren
Das Additionsverfahren gewährleistet (unabhängig von der Re-
dudanz der Grundtexte) bei Geheimhaltung von K und X, s. /13/,
garantierte Sicherheit.
Der Imitationsschutz ist aus heutiger Sicht nur durch Anwen-
dung des Imitationsschutzes des DCA nach /13/ zu gewährleisten.
(3) Additionsverfahren mit Selbstregeneration
Diese Arbeitsart gewährleistet unter gleichen Bedingungen wie
(2) ebenfalls garantierte Sicherheit.
Der Imitationsschutz kann gegenüber (2) auf eine zusätzliche
Art, durch Berechnung der CRC-Kontrollgruppe über voll Grund-
einheiten und Chiffrieren der Kontrollgruppe gewährleistet
werden. Diese Variante erfordert einen wesentlich geringeren
Arbeitsaufwand als der Imitationsschutz nach /13/.
Die Vorzugsvariante ist das Additionsverfahren mit Selbstre-
gneration und Berechnung des CRC-Wertes über volle 64-Bit-
Blöcke und dessen chiffrierte Übertragung.
4.1.2. Schlüsselsystem
Für das Schlüsselsystem werden 2 Varianten untersucht.
1. Variante:
- Langzeitschlüssel (LZS)
- Übertragungsschlüssel (ÜS)
2. Variante:
- Langzeitschlüssel (LZS)
- sekundärer Übertragungsschlüssel (SÜS)
- primärer Übertragungsschlüssel (PÜS)
Beide Varianten ist gemeinsam:
- als LZS werden die K-Boxen /13/ verwendet.
der LZS dient
· zur Trennung von Netzen, die nicht miteinander zu-
sammenarbeiten müssen,
· als kryptologische Reserve bei Kompromittierung von
Chiffriergeräten.
Der LZS wird wie bei T 314 realisiert.
- ÜS und SÜS sind Zeitschlüssel und werden über Lochband in
das Chiffriergerät eingegeben. Sie sind individuelle
Schlüssel und werden
· für GVV den Netzadressen
· für FVV den logischen Kanälen
zugeordnet,
Für ÜS, SÜS und PÜS wird X, s. /13/, verwendet.
Bei der 1. Variante werden alle Datenpakete innerhalb der
Gültigkeitsdauer von SÜS mit gleichen X, aber unterschied-
lichen S (Synchronfolge), chiffriert.
Bei der 2. Variante wird
- bei GVV je Verbindung
- bei FVV zu bestimmten Zeitpunkten durch ein noch nicht
untersuchtes Protokoll
ein PÜS gebildet. Damit wird
- der SÜS und PÜS nur für eine gegenüber ÜS geringere Text-
menge benutzt,
- der Authentikationsprozeß unterstützt (s. 4.1.3.).
Es ist zu beachten, daß die 2. Variante in Verbindung mit
Pkt. 4.2. noch keinen Austausch primärer Übertragungsschlüs-
sel in hierarchisch organisierten Netzen bzw. mit Schlüssel-
verteilungszentrum nach /14, Pkt. 3 und 4/ ermöglicht.

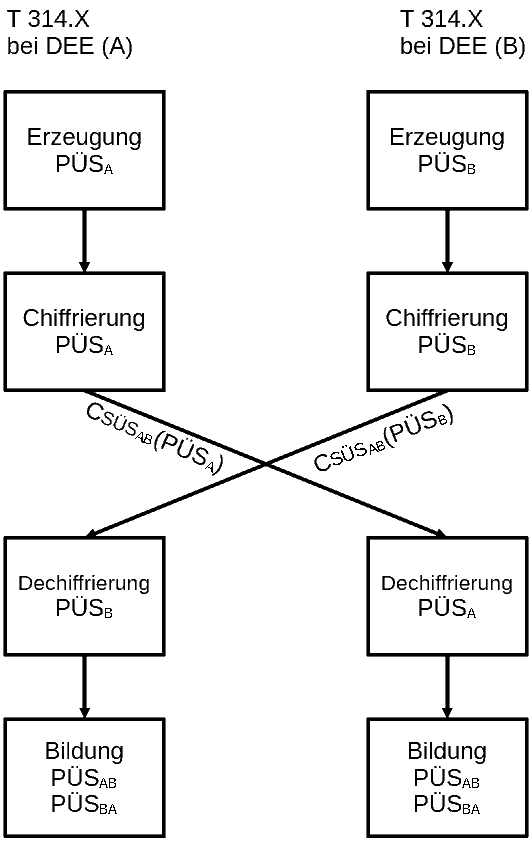

4.1.3. Vorschlag zur Bildung primärer Übertragungsschlüssel
DEE (A) Verbindung aufbauende DEE
DEE (B) Verbindung entgegennehmende DEE
PÜSAB - PÜS für Texte von A nach B
PÜSBA - PÜS für Texte von B nach A
PÜSA, PÜSB - vom ZG gewonnene 32 Byte der jeweiligen T 314.X
Formel zur Bildung der PÜS:
(1) PÜSAB = PÜSA ⊕ PÜSB (bitweise mod 2)
(2) PÜSAB = PÜSA
PÜSB (mod 264)
Bemerkung:
Die Verbindung aufbauende Station A verwendet PÜSAB zum
Chiffrieren und PÜSBA zum Dechiffrieren und die Station B,
die die Verbindung annimt, verwendet PÜSBA zum Chiffrieren
und PÜSAB zum Dechiffrieren.
Es gilt P{PÜSAB ≠ PÜSBA} = 1 -(3/4)63 ≈ 1 - 1,3 · 10-8
Eine Bitkombination
(1,1) = (PÜSAi, PÜSBi) für
erzeugt
einen Übertrag auf die Stelle (i + 1).
Mit diesem Vorschlag wird erreicht, daß bei jeder Verbindungs-
aufnahme die PÜS zufällig und in Abhängigkeit von
beiden T 314.X gebildet werden und in beiden Richtungen
unterschiedlich sind. Damit ist ein wesentlicher Schutz gegen-
über gegnerischen Angriffen, wie in der OTF unter Punkt (5)
gefordert, gegeben. D. h., es ist
- keine Wiederholung von Sprüchen und
- keine Imitation einer berechtigten DEE (z. B. bei Kenntnis
der Chiffrierfolge aus einer ehemaligen Verbindung)
möglich, da die PÜS jeweils durch zwei Seiten gebildet werden
müssen und mindestens eine Seite dies unter Nutzung seines ZG
tun würde.
D. h., bei jeder Chiffrierverbindung müssen beide Seiten mit
den neuen PÜS aktiv chiffrieren können!
Da die PÜS in beiden Richtungen unterschiedlich sind, ist
auch kein Echo von gesendeten Daten oder dessen Teile durch
einen Unbefugten möglich.
4.2. Einbettung der Chiffrierprozesse in die X.25-Protokolle
4.2.1. Allgemeine Steuerungsabläufe in T 314.X
In T 314.X sind im Wesentlichen 3 Betriebszustände vorzusehen:
- Schlüsseleingabe
- Aufbau der Chiffrierverbindung und
- Chiffrieren/Dechiffrieren
Zunächst folgen einige Bemerkungen zu notwendigen Aktivitäten
der T 314.X auf der HDLC-Ebene.
- Alle ankommende Blöcke (frames) sollen über den CRC-Wert
auf Gültigkeit geprüft werden. Bei falschen CRC-Wert sind
die Blöcke ohne weitere Reaktionen zu verwerfen.
- Alle gültigen S- und U-Blöcke sind bis auf Ausnahmen im Be-
triebszustand zur Aufnahme der Chiffrierverbindungen unver-
ändert weiterzuleiten.
- Bei den I-Blöcken muß eine Paketauswertung erfolgen. Falls
nicht schon von der SIO speziell realisiert, müssen chif-
frierte/dechiffrierte Datenpaket und evtl. weitere durch
T 314.X inhaltlich geänderte Pakettypen neu in einem HDLC-
Rahmen verpackt werden (CRC-Wertbildung und Transparenz).
Über die Auswertung der Pakete sollen die Abläufe in T 314.X
wie folgt gesteuert werden. Die Pakete sind nach dem Kennzei-
chen des Pakettyps im 8. Byte des Pakets zu identifizieren.
- Handelt es sich um ein Paket 'Verbindungsanforderung' oder
'Ankommender Anruf' mit dem Kennzeichen des Pakettyps 0000 1011,
so ist für den entsprechenden logischen Kanal in den Betriebs-
zustand zum Aufbau der Chiffrierverbindung überzugehen.
- Handelt es sich um ein Datenpaket, d. h. 1. Bit des 3. Bytes
gleich Null, so ist in den Betriebszustand Chiffrieren und
Dechiffrieren überzugehen.
- Alle übrigen Pakettypen, außer 'RESET' bei 4.2.3. (3),
sollen keine zusätzlichen Reaktionen in T 314.X auslösen.
Sie sind unverändert weiterzuleiten.
4.2.2. Betriebszustand zum Aufbau der Chiffrierverbindung mit
primärem Übertragungsschlüssel
Die Pakete zum Verbindungsaufbau sind von den T 314.X weiter-
zuleiten - sie dienen den T 314.X zur Steuerung des Betriebs-
zustandes. Die prinzipiellen Aktivitäten der T 314.X in die-
sem Betriebszustand sollen am Schema zur Paketebene dargestellt
werden. Die Details, wie z. B. das Senden von Steuerpaketen
und Steuerblocks von den T 314.X und dessen Bedeutung, werden
weiter unten auf HDLC-Ebene betrachtet. Prinzipiell geht es
aus der Sicht der Funktion des PDN darum, daß die beiden be-
teiligten T 314.X und nicht die DEE miteinander korrespondieren
müssen, um gemeinsam die PÜS zu bilden.
Das Schema enthält nur die zum Aufbau der Chiffrierverbindung
unbedingt notwendigen Pakete. D. h., es sind evtl. noch wei-
tere Steuerpakete und Pakete zu anderen logischen Kanälen zu
berücksichtigen.
Treten während des Aufbaus der Chiffrierverbindung zum betref-
fenden logischen Kanal Datenpakte auf, so sind diese von der
T 314.X zu verwerfen.
Aufbau der Chiffrierverbindung (Paketebene)
x,y - logische Kanäle; A, B - Adressen der DEE
Erläuterungen zum Schema:
(1) Übergang in 'Aufbau der Chiffrierverbindung' für diese
virtuelle Verbindung (logischer Kanal x DEE (A) bzw. y
DEE (B)).
Auswahl von SÜSAB entsprechen der Adresse B bzw. A, und
Zuordnung des Kanals zum Schlüssel, x zu SÜSAB bzw. y zu
SÜSAB.
(2) - Senden RNR-Paket an DEE (B);
- Bildung PÜSB durch ZG, dessen Abspeicherung in
zuordnung zu (y) und dessen Chiffrierung mit SÜSAB
(diese Aktivitäten können zwecks Zeitersparnis auch
direkt nach (1) durchgeführt werden);
- Senden von CSÜSAB in einem Paket Unterbrechung
an die entfernte T 314.X.
(3) - es ist mittels ZG ein PÜSA zu bilden und mit SÜSAB zu
chiffrieren (zur Zeitersparnis evtl. direkt nach (1)).
- T 314.X hat in diesem Betriebszustand im Kanal (x) auf
ein Paket 'Unterbrechung' zu warten. Der Inhalt dieses
Pakets ist mit SÜSAB zu dechiffrieren.
- Anstelle des Pakets Unterbrechung soll ein Paket RMR
an die DEE (A) weitergeleitet werden.
- Nach Bestätigung des Unterbrechungspakets ist ein
eigenes Paket Unterbrechung mit dem Inhalt von
CSÜSAB(PÜSA) zu senden.
- Aus PÜSA und PÜSB sind nach Pkt. 4.1.3. PÜSAB und
PÜSBA zu bilden und dem logischen Kanal (x) zugeordnet
abzuspeichern.
(4) - T 314.X wartet im Kanal (x) auf eine Bestätigung des
gesendeten Unterbrechungspakets, sendet an dessen Stelle
ein Paket RNR weiter an die DEE (B) und wartet weiter-
hin auf ein Paket Unterbrechung vom Kanal.
- Der Inhalt dieses Pakets wird mit SÜSAB dechiffriert
und durch Verknüpfung der PÜSA und PÜSB nach Pkt.
4.1.3. werden PÜSAB und PÜSBA gebildet und dem Kanal
(y) zugeordnet abgespeichert.
- Die T 314.X sendet der Gegenstelle eine Unterbrechungs-
bestätigung und meldet der DEE (B) mit dem Paket RR die
Bereitschaft zum Empfang von Datenpaketen im Kanal (y).
(5) Weiterleitung eines RR-Pakets anstelle der Unterbrechungs-
bestätigung.
Beide T 314.X gehen für die aufgebaute GVV in den betriebszu-
stand Chiffrieren und Dechiffrieren über.

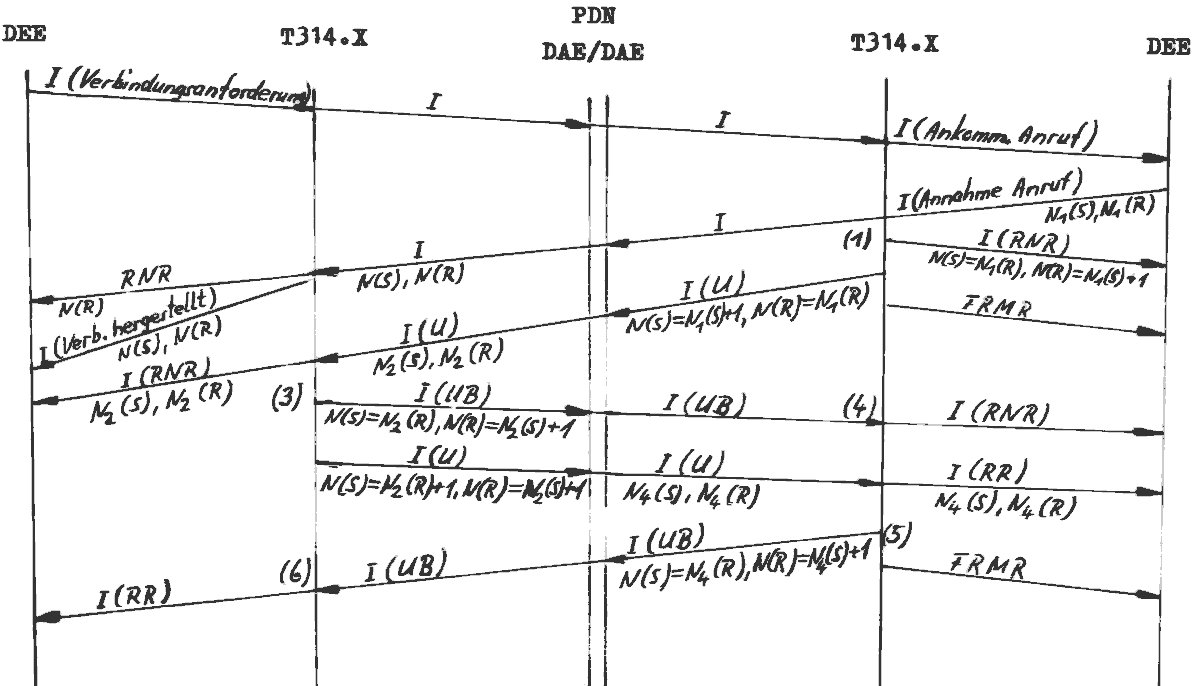

Austausch von HDLC-Blöcken zum Aufbau der Chiffrierverbindung
für einen logischen Kanal
U - Paket Unterbrechung
UB - Bestätigung der Unterbrechung
N(R), N(S) - Empfangs- und Sendefolgenummern
Nachfolgend sollen aus der Sicht der X.25-Protokolle nochmals
alle Detailabläufe auf den Ebenen 2 (HDLC) und 3 (Paketebene)
dargestellt und erläutert werden. Die Darstellung erfolgt durch
ein Ablaufschema auf der Ebene 2. Oberhalb der Übertragungs-
pfeile wird der HDLC-Block, wobei bei I-Blöcken der Pakettyp
in Klammern folgt, und unterhalb dieser Pfeile werden die
Empfangs- uns Sendefolgennummern der HDLC-Blöcke angegeben.
Da von den T 314.X keine eigenen Datenpaket übermittelt werden
sollen, wird der Flußregelung auf der Paketebene nicht gestört.
Die Störungen der Folgennummerierung auf der HDLC-Ebene in den
Abschnitten DEE - DAE durch das Senden von Blöcken durch die
T 31.X sollen so gering wie möglich gehalten werden.
Erläuterung zum Schema:
(1) - Entnahme der N(S) und N(R) und Weiterleitung des Pakets
'Annahme des Anrufs';
- Versetzen des logischen Kanals in Zustand 'Nichtbereit'
durch das Paket RNR;
Durch das Paket RNR soll gleichzeitig der Block mit dem
Paket 'Annahme des Anrufs' gegenüber der DEE bestätigt
werden.
- Senden des Pakets 'Unterbrechung' mit 32 Byte Daten
(PÜSB.
- Zum Abschluß der von T 314.X nach (1) aufeinanderfolg-
genden Maßnahmen wird durch den Block FRMR die DDE
angeregt ein RESET einzuleiten.
(Folgenummerierung wurde durch T 314.X gestört.)
(2) Das Paket 'Verbindung hergestellt' ist weiterzuleiten und
duch einen Block RNR ist die Nichtbereitschaft zum Empfang
von I-Blöcken zu melden. Damit soll verhindert werden, daß
Datenpakete auf dem logischen Kanal, wo der Aufbau der
Chiffrierverbindung erfolgt, gesendet werden.
Die Sendung eines Pakets RNR würde die Folgenumerierung
stören.
(3) - Das Paket 'Unterbrechung' wird als Paket RNR weiterge-
leitet. Wenn weiter unten der Abschnitt nach einem
RESET wieder beidseitig bereit wird, bleibt damit die
Nichtbereitschaft des logischen Kanals Datenpakete zu
empfangen.
- Sendung des Pakets Bestätigung der Unterbrechung und
Sendung eines eigenen Pakets Unterbrechung mit 32 Byte
Daten (PÜSA).
- Durch den Block FRMR soll die DEE angeregt werden, ein
RESET einzuleiten, da die Folgennumerierung im Abschnitt
gestört wurde.
(4) Weiterleitung des Pakets 'Bestätigung der Unterbrechung'
als RNR-Paket.
Damit wird die Folgennumerierung nicht gestört und die
Meldung der Nichtbereitschaft des logischen Kanals wie-
derholt.
(5) - Mit dem Empfang des Unterbrechungspakets kann der Be-
triebszustand 'Aufbau der Chiffrierverbindung' abge-
schlossen werden, d. h., mit dem Paket RR wird die
Bereitschaft zum Empfang von Datenpaketen gemeldet.
- Weiterhin wird ein Paket zur Bestätigung der Unterbre-
chung gesendet. Da mit die Folgennumerierung gestört
wird, soll durch den Block FRMR die DEE angeregt werden,
ein RESET einzuleiten.
(6) Das Paket der Unterbrechungsbestätigung wird als RR-Paket
weitergeleitet. Damit wird die Folgenumerierung nicht ge-
stört und die Bereitschaft des log. Kanals Datenpakete
zu empfangen gemeldet.
Die jeweils notwendige Berechnung der Folgenummern N(S),
N(R) bei der Sendung von Paketen durch die T 314.X ist
im Schema dargestellt.
4.2.3. Betriebszustand Chiffrieren und Dechiffrieren
Wurde ein Datenpaket erkannt, ist in den Betriebszustand
'Chiffrieren und Dechiffrieren' überzugehen, falls T 314.X
sich für den betreffenden logischen Kanal nicht mehr im
Betriebszustand 'Aufbau der Chiffrierverbindung' befindet.
Es wird entsprechend dem logischen Kanal der PÜS (der nach
4.1.3. unterschiedlich für Chiffrieren und Dechiffrieren ist)
bzw. der ÜS eingestellt.
Das Chiffrieren und Dechiffrieren der Nutzerdaten in den Da-
tenpaketen erfolgt dann entsprechend dem eingesetzten Regime
des DCA.
(1) Einfaches Tauschverfahren (beachte Pkt. 4.1.1. (1))
Die Länge des Klartextes muß ein Vielfaches von 8 Byte
betragen - was gegebenenfalls durch Auffüllung zu erreichen
ist. Ansonsten werden hier keine Probleme der Anwendung
gesehen.
(2) Additionsverfahren mit Selbstregeneration bei Paketver-
längerungen
Es wird angenommen, daß durch T 314.X die Datenfelder der
Datenpakete um 10 Byte verlängert werden können.
Chiffrieren:
- Berechnung des CRC über die Nutzerdaten des Datenpakets;
- Bildung einer SYF durch den ZG;
- Chiffrieren der Nutzerdaten und des angefügten CRC-Wertes;
- Voranstellung der SYF vor den Geheimtext und Verpackung
aller Daten im Datenpaket:
Dechiffrieren:
- Entnahme der SYF aus dem Nutzerdatenfeld;
- Dechiffrieren des restlichen Nutzerdatenfeldes;
- Berechnung des CRC-Wertes über den durch Dechiffrieren
erhaltenen Grundtext;
Stimmt der berechnete nicht dem dechiffrierten
CRC-Wert überein, ist das Datenpaket zu verwerfen.
Das PDN kontrolliert die Datenpakete auf die Einhaltung der
maximalen Nutzerdatenfeldlänge. Es werden deshalb folgende 2
Möglichkeiten zur Verlängerung dieses Feldes durch T 314.X
gesehen.
(1) Bei Neuentwicklung von Datenendtechnik (einschließlich der
Kommunikationssoftware) ist zu untersuchen, ob die Länge
von 118 Byte statt der bisherigen 128 Byte für die Paket-
ierung vorgeschrieben werden könnte. Diese Variante wäre
für die Nutzer kostengünstiger als die folgend beschrie-
bene, da für die Kostenberechnung der Datenübertragung die
Anzahl der 64-Byte-Blöcke je Datenpaket in Rechnung gestellt
werden.
(2) Vorschlag zur Verlängerung des Nutzerdatenfeldes gegenüber
dem Netz:
- Die korrespondierenden DEE, die mit den T 314.X arbeiten,
werden bei deren Einrichtung durch die Post mit einer
maximalen Datenfeldlänge von Lmax = 128 Bytes initiali-
siert, gegenüber dem Netz jedoch mit Lmax =
256 Bytes vereinbart.
- T 314.X müßte im Paket Verbindungsanforderung zusätz-
lich das Leistungsmerkmal zur Längenvereinbarung mit
Lmax = 256 Bytes eintragen, bzw. auf Empfängerseite
entfernen. Damit würde die virtuelle Verbindung netz-
seitig mit Lmax = 256 Bytes hergestellt.
- Längere Grundtexte werden von der DEE in 128 Byte lange
Abschnitte unterteilt in Datenpaketen gesendet.
T 314.X würde Datenpakete mit 138 Byte Nutzerdaten (d.
h. nicht die maximale Länge von 256 Byte ausfüllen)
weiterleiten.
- Die Datenpakete müßten in der entfernten DEE in gleicher
weise empfangen werden, wie sie gesendet wurden. U. a.
ist eine Zusammenfassung von Paketdaten durch das Netz
unzulässig (um in Paketfolgen die vereinbarte max. Feld-
länge auszulasten). Um dies zu verhindern, sind in allen
Datenpaketen durch T 314.X das M-Bit = 0 zu setzen (keine
Paketfolgeanzeige).
(3) Additionsverfahren mit Selbstregeneration ohne Paket-
verlängerung
In diesem Falle müßte jede T 314.X im Betriebszustand
'Aufbau der Chiffrierverbindung' der Gegenstelle eine
SYF übermitteln. Konkrete Realisierungsvorschläge hierzu
wurden noch nicht untersucht. Denkbar wäre, dies mit dem
PÜS-Austausch zu verbinden - problemlos, wenn nur ein PÜS
für beide Richtungen gebildet werden sollte. Das Prinzip
der Bildung des PÜS in gleichen Anteilen durch beide T 314.X
müßte beibehalten werden.
Die Gesamtheit der in einer Richtung über T 314.X gehende
Daten der Datenpakete während der gesamten Zeit des Be-
stehens der Chiffrierverbindung wäre aus kryptologischer
Sicht als ein Spruch zu betrachten.
Durch die Übertragungsprotokolle ist es möglich, daß Daten-
pakete auf Senderseite wiederholt gesendet werden müssen
(auf Empfängerseite nur einmalig ankommen) oder im Netz
befindlich Datenpakete verworfen werden und, durch höhere
Protokolle in den DEE organisiert, ein Wiederanlauf der
verlustfreien Datenübertragung erfolgen muß. In diesen
Fällen würden die korrespondierenden T 314.X die Synchro-
nität verlieren. Dies heißt wegen der Selbstregeneration,
daß 8 Byte falsch dechiffriert würden.
Das Problem der Erhaltung der Synchronität soll durch fol-
genden Vorschlag gelöst werden:
Angenommen, die Paketzählung erfolgt mod8.
Zu einem logischen Kanal ist zu jeder Paket-Nummer (0
bis 7) der aktuelle Chiffrierzustand abzuspeichern. Zu
Beginn wird bei der Verbindungsaufnahme die SYF als
Chiffratorzustand 0 abgespeichert. Das Paket mit der Nr.
0 wird zuerst chiffriert (mit Chiffratorzustand 0),
danach wird der aktuelle Chiffratorzustand der Nr.1 zu-
geordnet. Allgemein wird das Paket Nr. i mit dem Chif-
fratorzustand Nr. i chiffriert und danach der aktuelle
Chiffratorzustand der Nr. i + 1 mod 8 zugeordnet.
Werden jetzt Paketwiederholungen (In der Regel nur durch
die HDLC-Absicherung eines Übertragungsabschnittes mög-
lich, Paketwiederholung auf Paketebene ist ein zusätz-
liches Leistungsmerkmal) notwendig, so wird in der Chif-
fratorfolge nicht fortgefahren, sondern von dem zu Paket
gehörigen Chiffratorzustand ausgehend nochmals chiffriert.
D. h., durch einfache Paketwiederholung geht die Synchro-
nität der T 314.X nicht mehr verloren.
Tritt eine Störung/Fehler auf, die nicht durch eine Paket-
wiederholung beseitigt werden kann, so erfolgt entweder
eine Auslösung oder ein Rücksetzen der Verbindung. Nach
einer Auslösung müßte die Verbindung neu aufgebaut, d. h.
auch die Synchronität hergestellt werden. Bei einem Rück-
setzen (RESET) wird der logische Kanal neu initialisiert,
d. h., u. a. wird der Paketsendezähler auf 0 gesetzt. Da-
mit werden auch im Netz befindliche Datenpakete verworfen.
Ohne zusätzliche Maßnahmen würden danach beide T 314.X das
nächste Datenpaket mit der Nr. 0 auch mit dem Chiffrator-
zustand Nr. 0 chiffrieren. Der Chiffratorzustand Nr. 0
kann in Abhängigkeit vom Eintrittspunkt der Störung der
gleiche sein oder auch nicht. Wahrscheinlichkeitsaussagen
hierzu hängen ab von der Fenstergröße, vom Durchsatz und
davon, ob eine End-zu-End-Bestätigung erfolgt.
Andererseits könnte die T 314.X das Paket RESET in die
Paketauswertung mit einbeziehen. Bei Erkennung eines
Pakets RESET wäre für den betreffenden logischen Kanal
in einen gesonderten Betriebszustand zur Neusynchroni-
sation überzugehen. Die Neusynchronisation könnte analog
des Aufbaus der Chiffrierverbindung durch einen gegen-
seitigen Austausch der SYF über Unterbrechungspakete
erfolgen.
Schlußfolgerung
Wegen Pkt. 4.11. (1) und vieler offener Probleme bei der Pro-
tokollgestaltung anderer Varianten wird die Variante 2 (2)
(Additionsverfahren mit Selbstregeneration und unterschied-
licher Vereinbarung der Paketlänge gegenüber DEE und Netz)
als Vorzugsvariante betrachtet.
4.3. Eignung des DSG (Datensicherungsgerät) T 314 für den
Einsatz im Paketvermittelten Datennetz
4.3.1. Schnittstellen des DSG
Das DSG T 314 besitzt die Schnittstelle I2 (V.24/V.28) zur
DEE und zur DÜE mit folgenden Schnittstellenleitungen:
DEE DÜE
102.1 102.2
103.1 103.2
104.1 104.2
105.1 105.2
106.1 106.2
107.1 107.2
108.1 108.2
109.1 109.2
111.1 111.2
114.1 114.2
115.1 115.2
Der Anschluß der DEE und DÜE erfolgt über geschirmte Kabel
mittels geschirmte 2 RM Rundsteckverbindern am DSG. Die
Schnittstellen arbeiten mit asymmetrischen Treiber- bzw.
Empfängerschaltungen mit elektrischen Signalpegeln nach V.28
bzw. sind kompatibel mit Signalpegeln nach V.10.
Die oben beschriebene Schnittstelle gewährleistet in Zusam-
menhang mit dem eingesetzten Peripherieschaltkreis (serieller
Input-Output Schaltkreis U 8561) den synchronen bzw. asyn-
chronen Datenaustausch mit angeschlossener DEE und DÜE.
Dabei werden durch den Peripherieschaltkreis folgende Über-
tragungsverfahren unterstützt:
- asynchron Start-Stopp-Prozedur
- Mono- und Bisynchronmodem (byteorientierte synchrone Über-
tragungsprozeduren)
- HDLC bzw. SDLC (bitorientierte synchrone Übertragungs-
prozeduren)
Der eingesetzte SIO U 8561-Baustein gewährleistet sowohl in DEE
alsc auch in DÜE-Richtung Halbduplex- und Vollduplexbetrieb.
Die gesamte Steuerung der Schnittstellen (DEE und DÜE) erfolgt
über eine 8 bit-Rechnerkonfiguration, bestehend aus CPU, ROM,
RAM und Peripherie. Die auf den Schnittstellen erreichbare
Datenübertragungsgeschwindigkeit ist abhängig vom konkret zu
realisierenden Steuerungsprogramm und dem damit verbundenen
Einsatzzweck des Gerätes.
4.3.2. Einsatzmöglichkeiten des DSG T 314 bezüglich seiner
Schnittstellen im PDN
Prinzipiell bestehen 2 Möglichkeiten des Einsatzes von T 314.
1. Anschluß an DEE bzw. an die DAE (Datenanschlußeinheit)
mit X.21 Schnittstelle und X.25-Protokoll
2. Anschluß an DEE bzw. an die DAE (Datenanschlußeinheit)
mit X.21 bis Schnittstelle und X.25 Protokoll
Zu 1.
Zur Realisierung dieser SST ist eine Änderung der DÜE-Kas-
sette (geschirmte Schnittstellenkassette für den Anschluß
DEE und DÜE) erforderlich.
Es ist der Einsatz anderer Treiberschaltkreise, z. B. DL 2631D
und Empfängerschaltkreise z. B. DL 2632D erforderlich. Beide
erfüllen den CCITT-Standard V.11 für symmetrische SST-Leitungen,
sind aber auch für asymmetrische SST nach V.24 oder V.10 ein-
setzbar. (Siehe /9/)
Die DÜE-Kassette im Gerät T 314 ist für eine asymmetrische SST
ausgelegt. Aufgrund von Forderungen der Ausstrahlungssicherheit
wurden aber jeder einzelnen Steuerleitung eine eigene Masselei-
tung zugeordnet.
Für T 314.X muß die DÜE-Kassette so konzipiert werden, daß die
Masseleitungen für die einzelnen SST-Leitungen als Rückleiter
für eine symmetrische SST genutzt werden. Durch Einstellung
(z. B. Wickel- oder Lötbrücken) kann eine Umschaltung von V.11
auf V.10 und damit eine universelle Einsetzbarkeit der DÜE-
Kassetten erreicht werden.
Der mechanische Anschluß erfolgt über einen 15poligen Stecker
nach ISO-Standard 4903 (siehe /10/). Demzufolge ist der Einsatz
von Kabeladaptern für den Übergang von 2RM-Steckverbindern an
der DÜE-Kassette zu den Anschlüssen der DEE und der DAE mit
Cannon-Steckverbindern notwendig.
Zu 2.
Bei dieser Variante besteht eine weitgehende Übereinstimmung
der Schnittstellenleitungen sowie der elektrischen Parameter
(asymmetrische Doppelstromkreise nach V.28). Der hardwaremä-
ßige Anschluß wäre für die Nutzerklasse 8, 9 und 10 nach CCITT-
Empfehlung X.1 (2,4; 4,8; 9,6 kbit/s) möglich (Siehe /10/).
In einigen Einsatzfällen sind bestimmte Besonderheiten beim
Zusammenschalten der Leitung zu beachten (siehe /11/).
Mechanisch erfolgt der Anschluß mit 25poligen Stecker nach
ISO-Standard 2110 (siehe /10/). Hier ist ebenfalls der Ein-
satz von Kabeladaptern notwendig.
4.3.3. Realisierung der Chiffrierung/Dechiffrierung auf der
Grundlage der HW von T 314
In T314 ist folgende Rechnerstruktur realisiert:
a) ZRE (Rechnerleiterkarte)
· CPU U 880
· CTC U 857
· PIO U 855
· 16 k ROM mit U 2732
· 8 k RAM mit CMOS-Hybrid-RAM, Typ 85551
b) SST (SIO-Steuerleiterkarte)
· SIO U 8561
· CTC U 857
· 2 x PIO U 855
Durch das DSG kann mit programmtechnischen Mitteln die Über-
tragung im HDLC-Format erfolgen (wird durch SIO-Baustein
U 8561 realisiert).
Duplexbetrieb ist möglich, wobei die Übertragungsgeschwindig-
keit durch die Chiffrierung/Dechiffrierung im DSG und die Zeit-
dauer der Eingabe- und Ausgaberoutinen bestimmt wird. Da das
Gerät T 314 nur mit einem 8 bit Rechner ausgerüstet ist und
bei Vollduplex die Chiffrierung und Dechiffrierung quasi gleich-
zeitg ablaufen, ist nach ersten Abschätzungen nur eine Geschwin-
digkeit von 2400 Bit/s möglich.
Da durch die SIO zwar das HDLC-Protokoll (Rahmenbildung) unter-
stürzt wird, aber Auswertung usw. über die CPU realisiert
werden müssen, ist die Realisierung der Chiffrierung/Dechif-
frierung mit dem Gerät T 314 im Paketprotokoll nur mit Ein-
schränkungen möglich:
- begrenzte Datenübertragungsgeschwindigkeit max. 2400 bit/s,
- geringer Speicherplatz (64 k möglich) vorhanden, zur Zeit
realisiert 16 k ROM und 8 k RAM (4 k-RAM gepuffert als
Schlüsselspeicher),
- Chiffrierung/Dechiffrierung mit gleicher CPU, die Ein- und
Ausgabeprozesse des DSG steuert.
Nach ersten Abschätzungen kann bei der Realisierung des Steu-
erprogramms für T 314.X (X.25 Protokoll) nur der Einsatz einer
höheren Programmiersprache zum Erfolg führen. Aus dem Vergleich
mit einem realisierten Programm T 314.F (HDLC-Format zum Daten-
austausch zwischen F 3000 und T 314.F) läßt sich ein wesentlich
größerer Speicherplatzbedarf für T 314.X ableiten, der vorerst
nicht bei der Entwicklung vorgesehen ist.
Bei der Realisierung von T 314.X dürfte mit Sicherheit die
Leistungsgrenze des bisher eingesetzten 8 bit-Rechners erreicht
werden, was zu großen Schwierigkeiten bei der Gestaltung der
Steuersoftware führen wird.
5. Zusammenfassung
5.1. Vorzugsvariante der Realisierungskonzeption
Für das Chiffrierverfahren SAMBO wird vorgeschlagen:
(1) Anwendung des DCA in der Arbeitsart Additionsverfahren mit
Selbstregeneration.
(2) Imitationsschutz durch berechnung und chiffrierte Übertra-
gung von CRC-Kontrollgruppen über volle 64 Bit-Grundtext-
blöcke.
(3) Verwendung von Langzeitschlüssel, den Netzadressen zuge-
ordneter sekundärer Übertragungsschlüssel sowie primärer
Übertragungsschlüssel für jede einzelne Verbindung getrennt
nach Sende- und Empfangsrichtung.
(4) Der Austausch von Dienstgruppen zur Bildung der primären
Übertragungsschlüssel mittels Unterbrechungspakete.
(5) Die Verlängerung der Datenpakete durch Vereinbarung unter-
schiedlicher Paketlängen gegenüber DEE (128 Oktetts) und
PDN (256 Oktetts).
(6) Die Vorbereitung der T 314-Hardware auf eine Realisierung
der Schnittstellen X.21 bis bzw. X.21.
5.2. Realisierbarkeit der hypothetischen OTF auf der Grundlage
der Vorzugsvariante
Bei Realisierung der Vorzugsvariante werden aus gegenwärtiger
Sicht die hypothetischen OTF, Pkt. 3, wie folgt erfüllt:
- SAMBO ist für die Übertragung von Staatsgeheimnissen über
das PDN bei
· Übertragungsgeschwindigkeiten 2,4 kbit/s (evtl. 4,8
kbits/s),
· physikalische Schnittstelle X.21 bis (sowie X.21 bei
zusätzlichen Hardwareänderungen in der Entwicklung),
· gewählten virtuellen Verbindungen,
· Datenpunktlängen 128 Oktetts durch die DDE
geeignet.
- SAMBO gewährleistet garantierte Sicherheit gegenüber De-
kryptierung der Geheimtexte für die Nutzerdaten in den
Datenpaketen.
- SAMBO realisiert End-zu-End-Chiffrierung und individuellen
Verkehr.
Allgemeiner Verkehr ist durch Zuordnung eines Schlüssels für
mehrere "individuelle" Verkehre möglich.
- Es wird ein Imitationsschutz für die Nutzerdaten mit 16 Kon-
trollbit pro Paket realisiert. Eine wiederholte Sendung von
Datenpaketen oder eine Veränderung der Reihenfolge der Pa-
kete ist nur innerhalb einer gewählten virtuellen Verbindung
möglich.
Bei der Organisation individueller Verkehrs erfolgt ein Nach-
weis der Gegenstelle bei Verbindungsaufnahme.
- Es ist eine Umrüstung von T 314 zur T 314.X durch Austausch
der Software und zusätzlicher Hardware außerhalb von T 314
für X.21 bis möglich.
5.3. Einschätzung und Probleme zur technischen Realisierung
Aus den Untersuchungen der hardwaremäßigen Realisierung der
T 314 ergibt sich eine Möglichkeit der hier vorgesehenen DÜE-
Kassette für Schnittstelle (SST) X.21 und X.21 bis umzurüsten.
Um diese Kassette in Geräten T 314.X einsetzten zu können, muß
bei der Entwicklung auf den Einsatz universeller Treiber und
Empfänger, wie z. B. DL 2631D und DL 2632D sowie auf die Um-
schaltbarkeit von V.24 (V.10) und V.11 orientiert werden.
Mit Entwicklungsbeginn der Grundgeräte T 314 (Oktober 1988)
muß diese Entscheidung feststehen, um die DÜE-Kassette für
X.21 und X.21 bis mit zu konzipieren. Über die Einordnung der
X-Schnittstellen bestehen bisher keine Festlegungen zwischen
An und Ag. Zur K1-Verteidigung beim Staatssekretär Gen. Nendel
wurde die X-Variante T 314 nicht zum Leistungsumfang der
Entwicklung T 314 und der Varianten T 314.L und T 314.F erho-
ben (nicht Bestandteil der Aufgabenstellung und des PH)!
Aufgrund der Hardwarebasis von T 314 (8-Bit-Mikroprozessor)
wird aus heutiger Sicht eingeschätzt (s. Pkt. 4.3.), daß die
Übertragungsgeschwindigkeit von 9,6 kbit/s nicht realisierbar
ist, aber eine maximale Übertragungsgeschwindigkeit von 2,4
kbit/s gewährleistet und evtl. auch 4,8 kbit/s erreicht werden
kann. 9,6 kbit/s und wahrscheinlich auch 48 kbit/s können nur
mit einem 16 Bit Mikroprozessor erreicht werden. Hierzu müßte in
der bestehenden T 314-HW die Rechnerplatine ausgetauscht werden.
Zur Anzahl der in T 314.X auf RAM abspeicherbaren Schlüssel
(SÜS/ÜS) kann noch keine endgültige Aussage getroffen werden,
da z. Z. noch nicht eingeschätzt werden kann, wieviel Speicher-
platz das Steuerprogramm benötigen wird. Beispielsweise muß
für 160 Schlüssel, die gespeichert und gepuffert werden müssen,
ein RAM-Bereich von ca. 6 kByte bereitgestellt werden.
Bis Oktober 1988 muß eine Aufteilung der RAM- und ROM-Bereiche
feststehen. Um den Speicherbedarf für das Steuerprogramm zu
ermitteln, muß eine Softwarekonzeption erstellt werden, in der
enthalten ist, welche Programmteile realisiert werden müssen.
Um die Variante T 314.X in RES einordnen zu können, muß bis
August 1989 der theoretische und praktische Nachweis der Re-
alisierbarkeit auf der zu 10/88 festgelegten HS-Struktur
erbracht werden.
Das bedeutet Aufbau und Erprobung eines Labormusters mit voll-
stnadigen Realisierung des Steuerprogramms, einschließlich der
notwendigen Teile der HDLC- und X.25-Protokolle.
5.4. Wertung und Ergebnisse
SAMBO ist nur eine erste Teillösung für die Chiffrierung im
automatisierten Datennetz. Sie ermöglicht eine schnelle Bereit-
stellung von einfacher, langsamer Datenchiffrierung ohne be-
sondere Anforderungen an die Datenendtechnik auf der Basis bzw.
durch Modifizierung in Entwicklung befindlicher Datenchiffrier-
technik T 314.
Einschränkungen für den Einsatz können sich weiterhin ergeben,
aus dem notwendigen Verzicht auf das Leistungsmerkmal der
Längenvereinbarung ( von 128 auf 256 Bytes Daten je Daten-
paket) und der Kompatibilität zu zukünftiger Chiffriertechnik,
die auf einer peripheren Schnittstelle (wie z. B. T 330)
und/oder einer anderen Schlüsselorganisation (hierarchisch-
organisierter Netze bzw. mit Schlüsselverteilungszentrum)
beruhen könnte.
Durch die Studie wurden Vorleistungen für die Entwicklung des
Chiffrierverfahrens SAMBO und des Chiffriergerätes T 314.X auf
dem Niveau der kryptologischen Konzeption geleistet.
5.5. Maßnahmevorschläge
(1) Ausarbeitung von Vorschlägen für die komplexe Gestaltung
der Chiffrierung im automatisierten Datennetz der DDR bis
1995.
(2) Aufnahme der Entwicklung des Chiffrierverfahrens SAMBO ge-
mäß Anweisung XI/45. Präzisierung des Entwicklungsablaufes
gemäß 4.2. (2) der Anweisung mit
Aufnahme der A-Entwicklung T 314.X mit Abschluß C2.
Quellen
/1/ A4-Abschlußbericht zum PDN und Arbeitsberichte, IPF
/2/ Information zur Nutzung des automatisierten Datennetzes
der Deutschen Post, IPF, 1987
/3/ Aktennotiz zur Beratung bei Dr. Milhig, IPF
Tgb.-Nr. XI/1/144/340/88
/4/ Aktennotiz zum Informationskolloquium im IPF
Tgb.-Nr. XI/1/130/309/88
/5/ Aktennotiz zur Beratung ZfN
/6/ CCITT-Empfehlung der V-Serie und der X-Serie; Band 3
Datenübermittlungsnetze - Schnittstellen; R. V. Beckers
Verlag, G. Schenk, Heidelberg 1986
/7/ Netztechnische Systemkonzeption für das automatisierte
Datennetz der DDR, IPF, Mai 1988
/8/ Aktennotiz zur Beratung bei Dr. Ilse, LfA am 21.7.1988
/9/ RFT 11/87, Seiten 697 - 708
/10/ Richtlinie zur physikalischen Teilnehmerschnittstelle
der Übertragungstechnik im paketvermittelten Datennetz,
Entwurf IPF, Arbeitsbericht Nr. 3.4./322104
/11/ CCITT-Empfehlung X.21 bis, (Genf 1976, geändert in
Genf 1980)
/12/ Dokumentation A4-Leistungsstufe DSG
/13/ Kryptologische Schaltung des Datenchiffrieralgorithmus
(DCA) GVS B 434-438/85
/14/ Aufbauprinzipien des Schlüsselsystems des Datenchif-
frierstandards (DCS)
/15/ Beschluß des Ministerrates vom 27. 10.1987 zum beschleu-
nigten Aufbau des automatisierten Datennetzes der DDR
Anhang
Informationsmaterial an das IPF und Stellungnahme des IPF
Im Informationsmaterial wurden die Prinzipien
- zum Austausch der PÜS zwischen den T 314.X (s. Pkt. 4.2.2.)
und
- die Organisation der Verlängerung der maximalen Paketlänge
gegenüber dem Netz (s. Pkt. 4.2.3. (2))
dargelegt.
Die in einem Gespräch gegebene Stellungsnahme des IPF ist in
der Aktennotiz festgehalten.
Anlage 14; VVS B 434-124/88
Aus den Unterlagen die vorgeschlagenen Aufbau:
Abb.: Frontansicht T-314.x
Anlage 13; VVS B 434-124/88
Abb.: Rückansicht des geöffneten Gerätes mit
den entsprechenden Einschüben
Abb.: Frontplatte der T-314.X
 |
| Bedienelemente | Bedeutung | Anzeigeelemente | Bedeutung |
| Drehschalter | Auswahl | STV | Stromversorgung |
| KOI DKOI | Übertragungskode | BLZ | Blockierungszustand |
- HDX
| Halbduplexbetrieb | NB | Nicht Bereit |
| - DPX | Duplexbetrieb | 108.1 108.2 | DEE betriebsbereit |
| - HDPXSI | Halbduplexsimulation | 107.1 107.2 | DÜE betriebsbereit |
| NL | Notlöschung | 105.1 105.2 | Aufforderung zum Senden |
| Drehschalter | Auswahl | 106.1 106.2 | DÜE bereit zum Senden |
| 1 … 4 | Schlüssel Nr. | 109.1 109.2 | Kontrolle des Empfangspegels |
| SE | Nr. Eingabe | | Betriebsart/Fehlermeldung |
| SL | Nr. Löschen | A1 | 1 |
| | A2 | 2 |
| | A3 | 3 |
| DT | | | |
| RES | Reset | DT | opt. Sign. DT |
Anlage 1; VVS B 434-124/88
Abb.: Blockschaltbild der T-314.X
Anlage 7; VVS B 434-124/88
Abb.: Übersichtsschaltbild der T-314.x
Platinennummer der T-314:
300 921 SST SIO Steuerung
300 925 ZVE Zentrale Verarbeitungseinheit
300 935 KA1
300 936 BAM Bedien und Anzeigemodul
300 937 KA2
300 938 KSS Kontroll- Sicherungssteuerung
300 963 KA3
Platinen der T 314
Abb.: T 314 CPU mit Steuerprogramm 2/90
Abb.: T 314 CPU mit Hardware-Test
Abb.: T 314 ZF, Zufallsgenerator
Abb.: T 314 SIO
