SAS Fernsprechgerät T-219, T-219 M, T-817 N JACHAT

T-219 JachtaT-219 JachtaPU 3
Jachta der LSK/LV

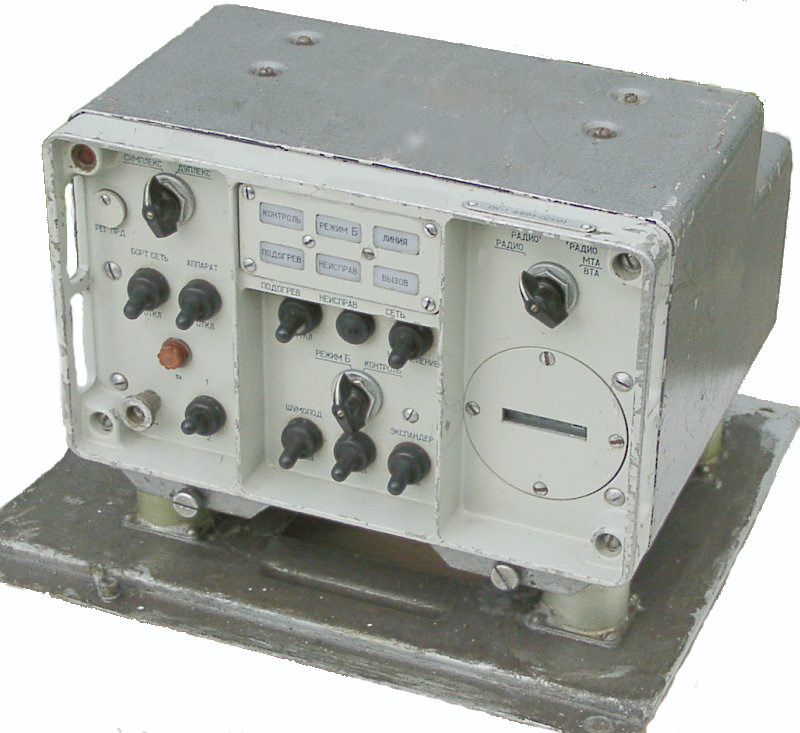

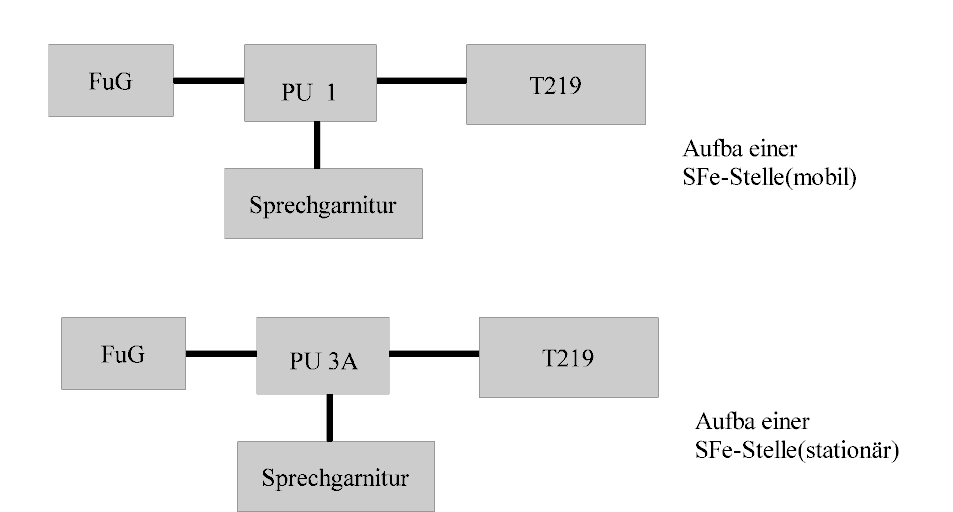

Abb.: T-219 mit PU 1, geschlossenAbb.: T-219 mit PU 1, geöffnetAbb.: T-817 mit PU 3
Kryptografie Museum Moskau*148
T-817 M/HM Buch 5

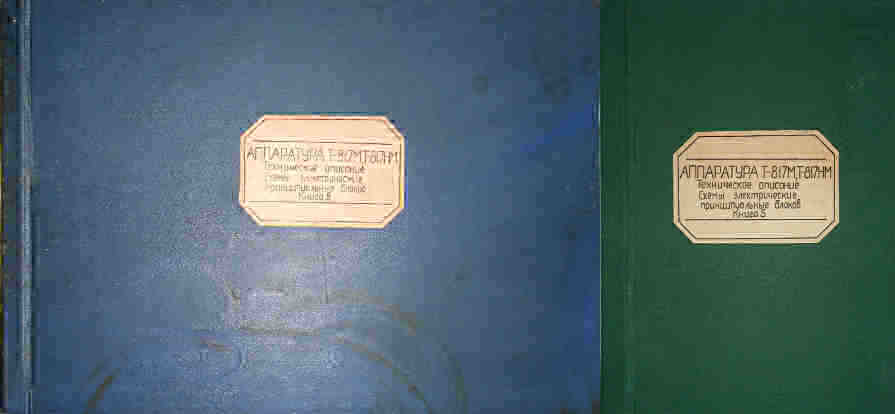

Buch 5 für die T-817 M und HM, Modulbeschreibung - Schaltung.
Die T-219 wurde ab 1966 in Serie produziert.

Kurzcharakteristik:

Die Geräte T-217/T-617/T-219/T-817 dienen zum Chiffrieren
von Sprachimpulsen und werden direkt an den Nachrichten-
kanal angeschaltet.

Die Geräte T-217/T-617 sind als GVS, die Geräte T-219/T-817
sind als VVS eingestuft.

Die Geräte T-217/T-617/T-219/T-817 werden im stationären und
mobilen Betrieb eingesetzt (P-240 T/TM, P-244 T/TM, Führungs-
fahrzeug R-145 BM, Schiffe und Boote).

Es ist gestattet, Informationen bis zum Geheimhaltungsgrad
VVS über Drahtnachrichtenkanäle und offene Informationen
über Funk- bzw. Richtfunkkanäle zu übertragen. Die Geheim-
haltung übertragener Informationen ist zeitlich begrenzt
(max. 6 Stunden).

Ab 1984 wurde die Zulassung für die Aussendung über Funk-
kanälen von stationären Einrichtungen aufgehoben und war
verboten. Unberührt blieben die Regelungen für die mobilen
Einrichtungen in den Streitkräften der DDR.

Die Zusammenarbeit der Verfahren ELBRUS (T-217) und JACHTA
(T-219/817) ist gewährleistet.

Schlüsselmittel:
- T-219/T-817  EL-N bzw. ЭЛ-B mit 31 oder 33 Tagesschlüsseltabellen
               ELD-N          mit 16 Tagesschlüsseltabellen

Möglichkeit der Organisation der Verbindung (Verkehrsart):
- Richtung (indiv.)
- Netz     (allg.)

Nutzung/Vernichtung der Schlüssel:
- Geltungsdauer 24 Stunden (bei operativer Notwendigkeit
  + 2 Stunden)

  Die Entnahme der Schlüsseltabellen und die Einstellung
  des Schlüssels darf frühestens 2 Stunden vor Gültigkeits-
  beginn vorgenommen werden.

- Vernichtung der Schlüssel
  T-219/T-817 Ungültige Schlüssel/Schlüsseleinstellungen sind
              spätestens 24 Stunden nach Ablauf ihrer Gültig-
              keit zu vernichten/unkenntlich zu machen. Die
              Aufbewahrung der Kontaktschienen hat in der
              Ablage der Schlüsselkassettenbehälter (SKB)
              zu erfolgen. Der 4. Kontaktschienensatz ist als
              Kontrollschlüssel einzustellen; diese Kassette
              ist im SKB aufzubewahren.

Hinweise für die politisch-operative Sicherung beim Einsatz
des der SFe-Geräte T 217/T 617 Verfahren ELBRUS/K und T 219/
T 817 Verfahren JACHTA

Der KGB übergab jährlich Berichte über die Dekryptierung der
mit Sprachchiffriergeräten zeitweiliger Sicherheit über Richt-
funkverbindungen durchgeführten Übermittlungen.
1972 wurde die ersten T-219 in der DDR eingesetzt.
Im Jahr 1974 folgten weitere Varianten T-219 Variante 2,
-Variante 3 und die die T-219 M II (26 Volt).
Ab 1986 wurden keine T-217 produziert und es konnte nur noch
die T-219 geordert werden. Die T-219 M JACHTA wurde für Ver-
bindungen in allen Ebenen und mit den Partnern des WV genutzt.
Auf der Homepage der Bandwacht sind diverse JACHTA bzw. ELBRUS
 - Verbindungen im Amateurfunkbereich verzeichnet und weiterhin
 beobachtbar.

In der T-219 und T-817 N wurden bereits IC in Dünnfilm-Schichttechnik verwendet.
Bezeichnung
altneu
1ЛП141A(Б)114ЛП1A(Б)IC
1ЛП142A(Б)114ЛД1A(Б)
1ЛП143A(Б)114ЛП2A(Б)
1ЛП144A(Б)114ЛП3A(Б)114TR1A IC
1ЛП145A(Б)114ЛД2A(Б)
1ЛБ141A(Б)114ЛE1A(Б)
1ЛБ142A(Б)114ЛЛ1A(Б)
1ЛБ143A(Б)114ЛЛ2A(Б)114LP3A IC
1ИЛ141A(Б)114ИЛ1A(Б)
1TP141A(Б)114TP1A(Б)
1ИP141A(Б)114ИP1A(Б)
Auszug aus der Ersatzteilliste zur T-219 M BArch*218
Schaltkreise der Typen:
114 ИЛ 1A, 114 ИЛ 1Б, 114 ИР 1A, 114 ИР 1Б, 114 ЛЕ 1A, 114 ЛЕ 1Б,
114 ЛД 1A, 114 ЛД 2Б, 114 ЛЛ 1A, 114 ЛЛ 2Б, 114 ЛП 1A, 114 ЛП 2A,
114 ЛП 3A, 114 ЛП 1Б, 114 ЛП 3Б, 114 ТР 1A, 114 ТР 1Б.

Ein Modul der T-219, Schieberegister ЯМ1

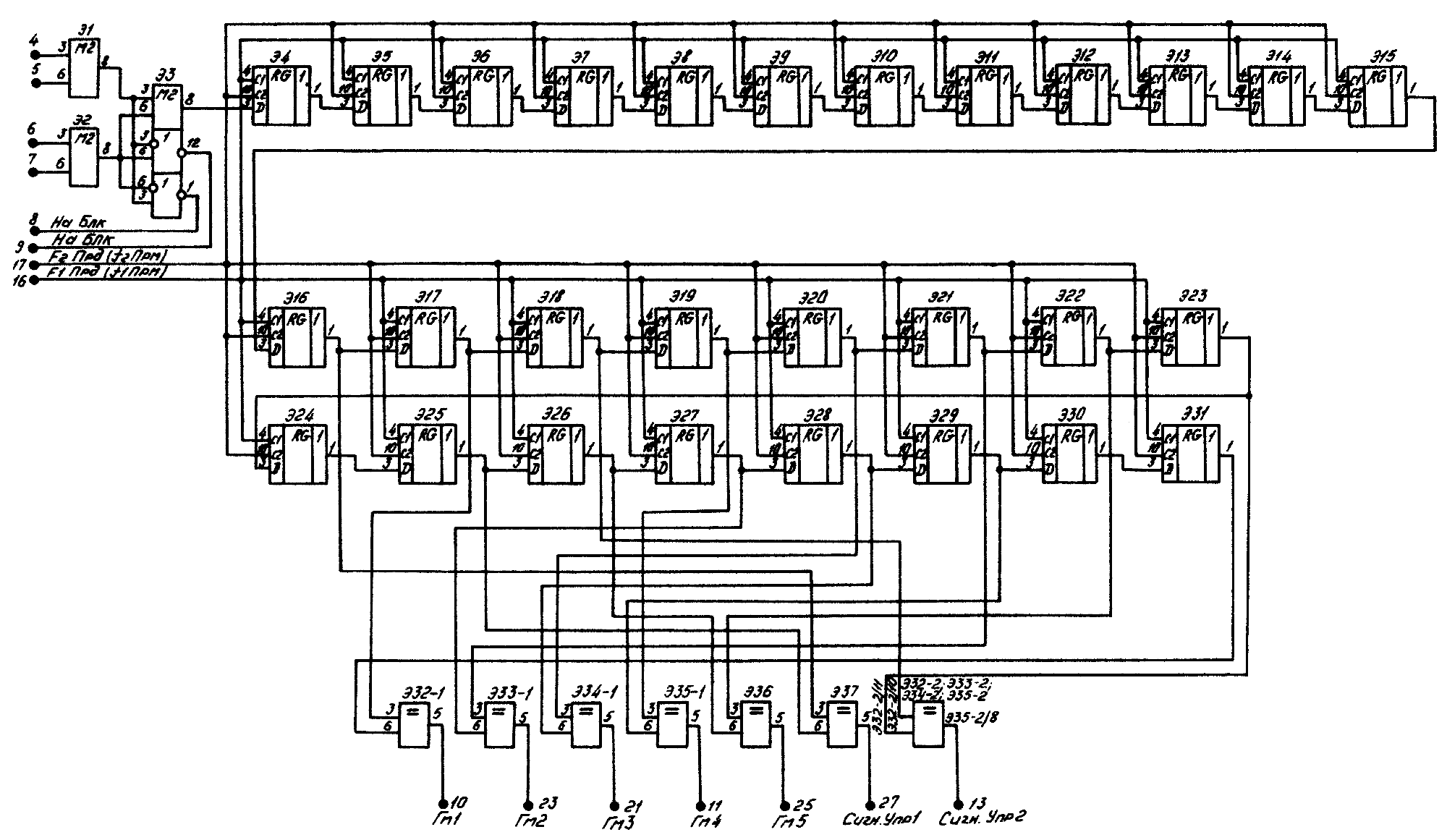

JaM1 Schieberegister

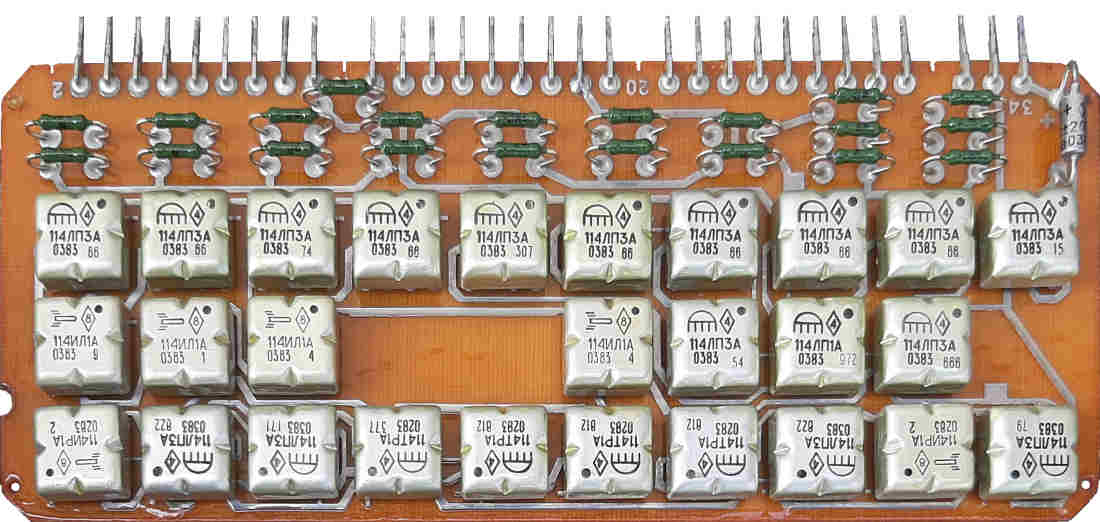

Abb. ЯМ1 Schieberegister mit 114 ЛП3A, 114 ИЛ1A, 114 ТР1A, 114 ИР1A; Foto von Bálint B.
Bestückungszeitraum: 1983.

Ein Modul der T-817 mit IC, hier ein Schieberegister-Modul.

T-817 Schieberegister
Abb.: IC 114TP1A; T-817 Schieberegister mit IC

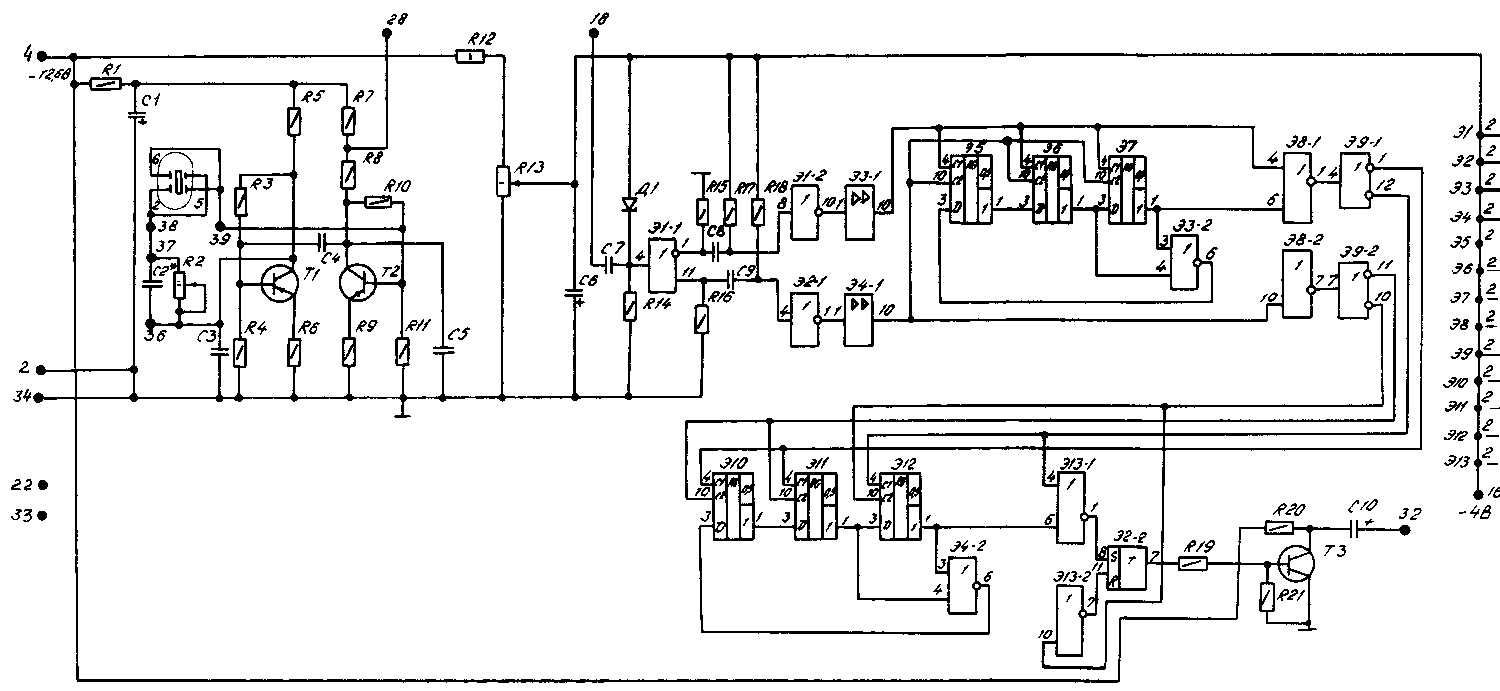

Quarz_75kHzJaS1
Abb.: Quarz für die T-817 ELBRUS - Schaltung Takterzeugung

Auf mobilen Einrichtungen und Trupps:


Bediengerät:
T-219 Bediengerät Ansicht 1

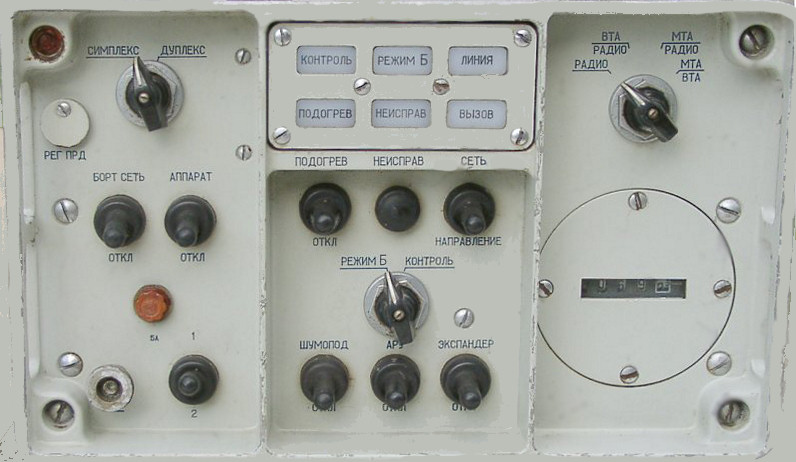

T-219 Bediengerät Frontansicht

Hauptgerät:
T-219 offenT-219

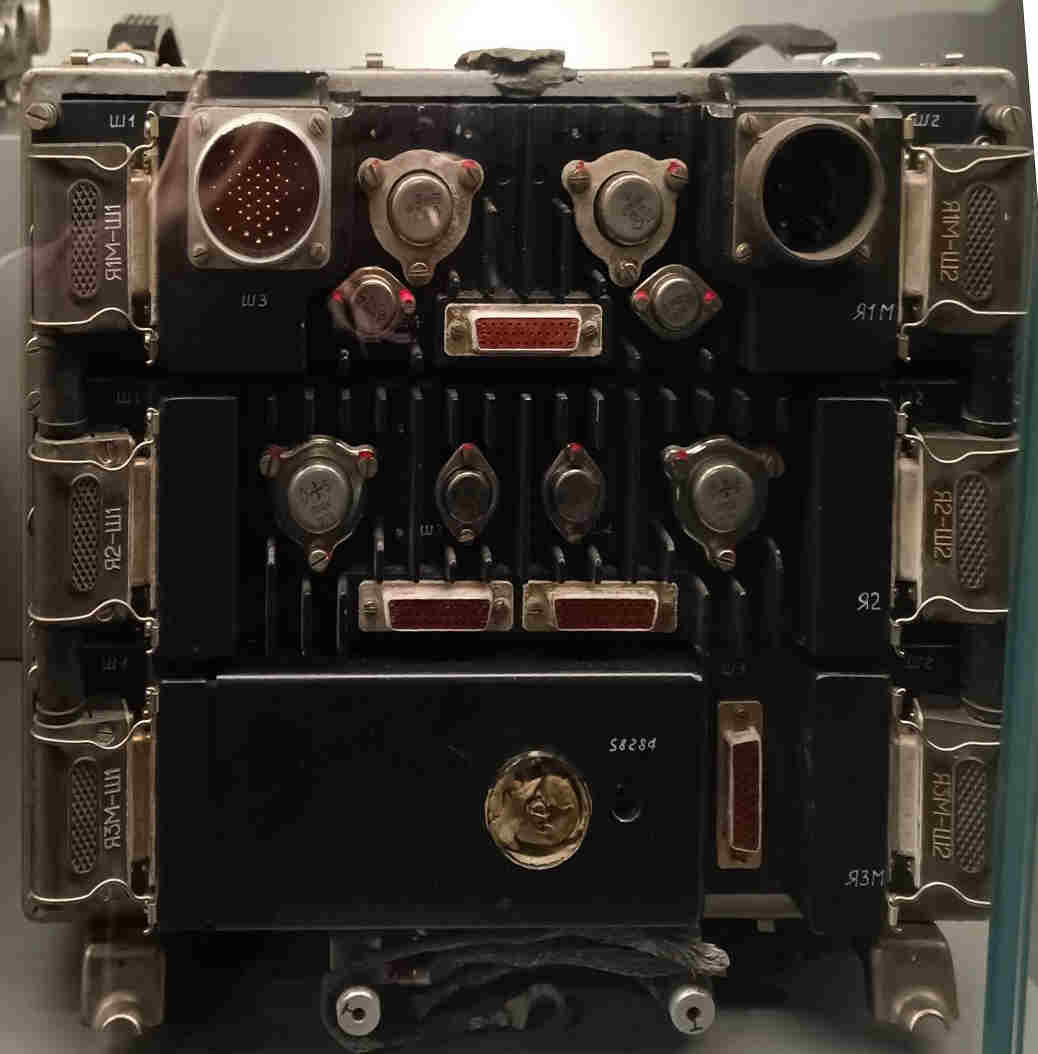

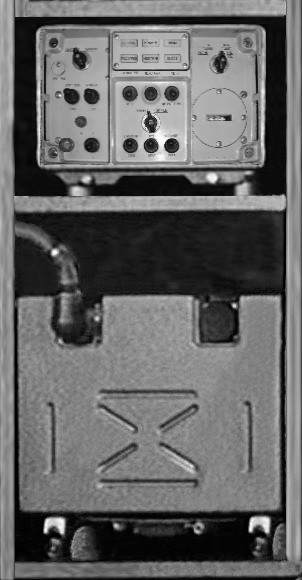

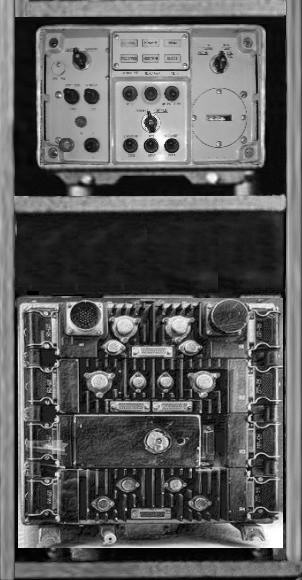

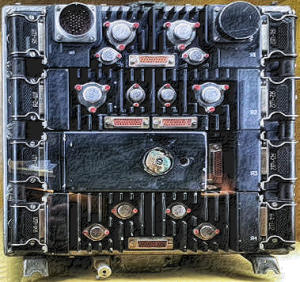

Abb.: T-219 Gerät offen; T-817 Gerät offen.
Bauptblock B1 mit den Teilblöcken:
- Sender
- Empfänger
- Schlüsselkassen
- Chiffratoren
JACHTA Schlüsselkassette

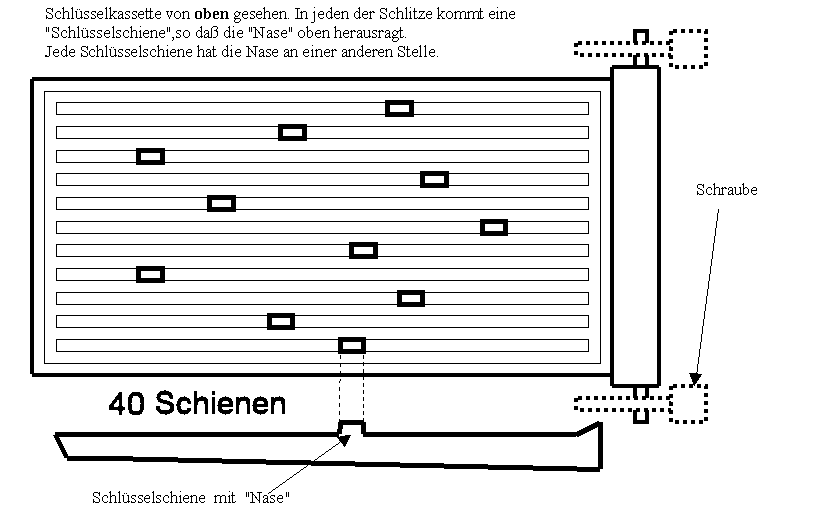

Abb.: Schlüsselkassette

JACHTA andere Darstellung

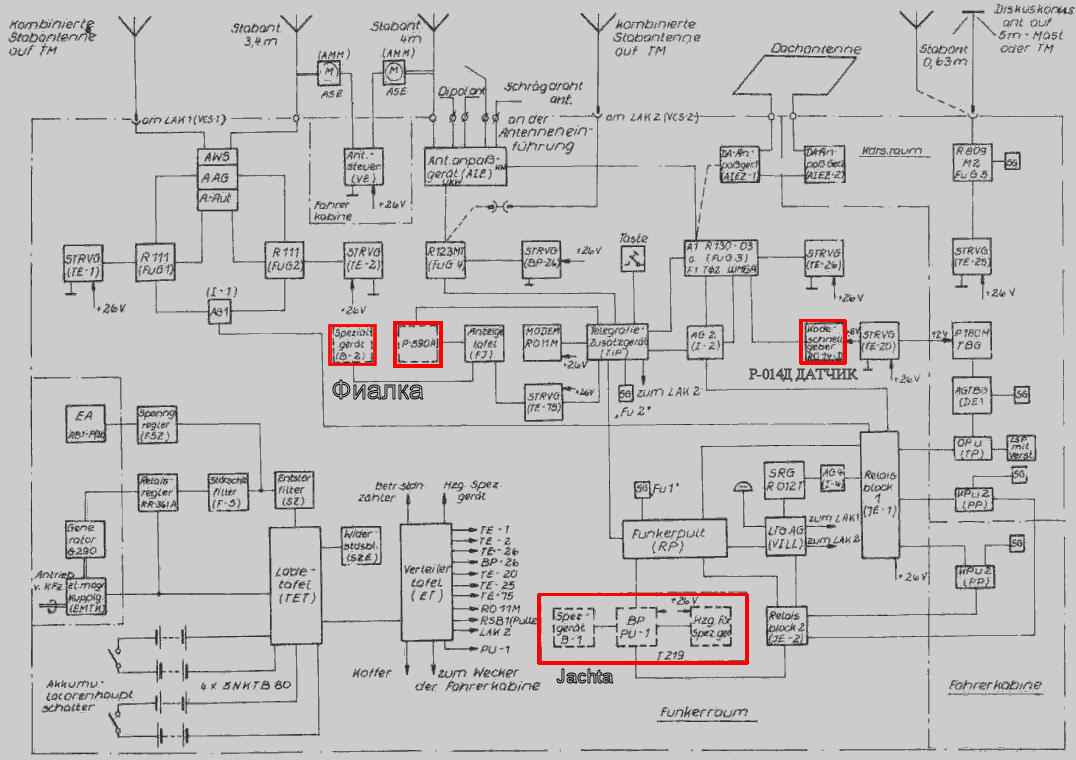

Das Chiffriergerät FIALKA M-125 MN,die P-590A, die JACHTA T-219,
sowie der Kodeschnellgeber Datschik R 014 in der Funkstation R 142.
R 142 Funkstation

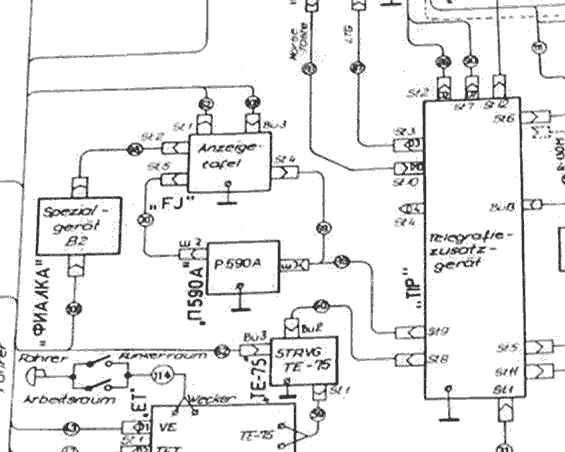

R142 Detail


Die Datschik R-014 im Vordergrund

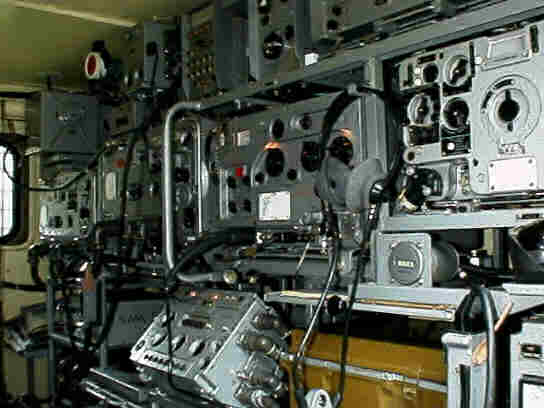

R 142 Funkstation mit Datschik
Abb.: Trupp mit R-014 Datschik.

Technische Zeichnungen der PU-1 und PU-3

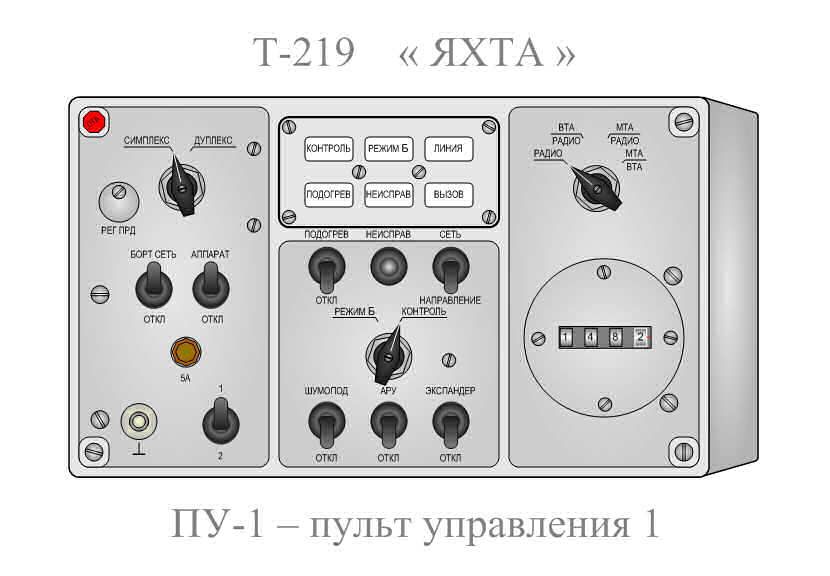

PU1
Abb.: Bediengerät PU1, Dank an BRJ.

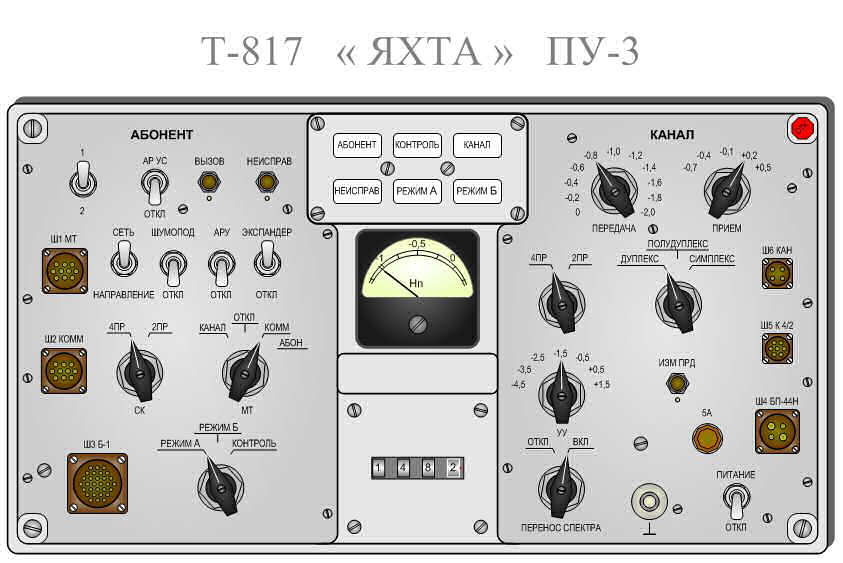

PU3

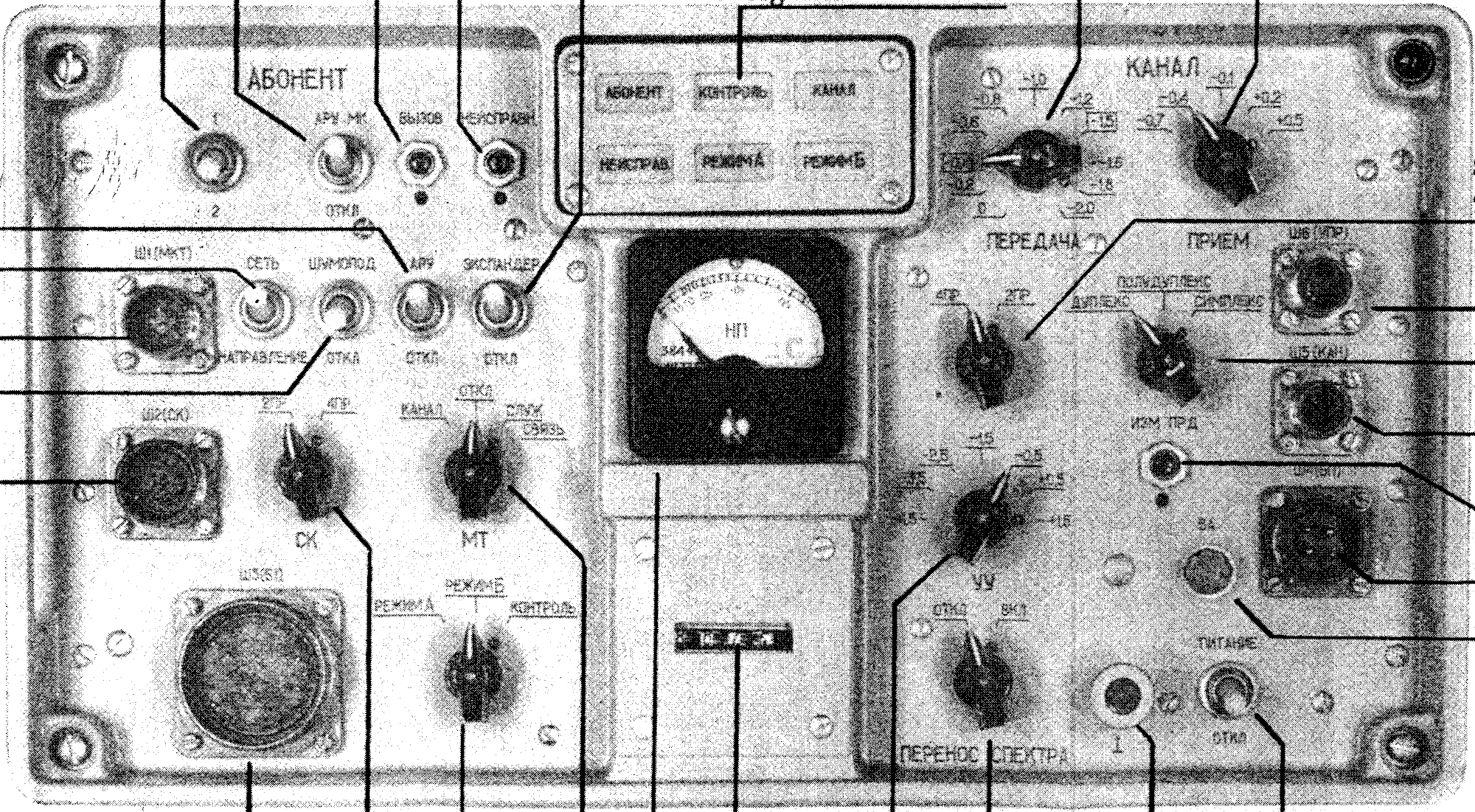

Abb.: Bediengerät PU3, Dank an BRJ.
